隔膜计量泵工作原理

在输送介质（甲醇）的过程中，实现零泄漏。
泵头部分无需任何冷却装置，不会产生高温现象。
最高工作压力可达40MPa。
泵的单向阀采用平板阀，解决了高压状况下单向阀的卡死 现象。 易损件（隔膜，柱塞密封填料）更换周期不少于一年。 操作简便，维护工作量少。
三、隔膜泵的结构组成
电动机（功率分别1.5kw,2.2kw,4kw）。 传动调量箱。包括减速机构、N形曲轴连杆机构和行程调 节机构。 内循环压力平衡系统。分为液压腔和介质腔两部分。液压 腔由缸体、补油阀、二阀组及油池组成；介质腔由泵头、 护膜板、膜片和单向阀等组成。
四、隔膜式计量泵的工作原理
计量泵工作原理（见图1）
吸液过程: 电机经联轴器与蜗杆联接、并带动蜗轮、N轴运转，N
轴通过连杆带动柱塞作往复运动。当柱塞向后移动时，液
压腔内产生负压，使膜片向后挠曲变形，介质腔容积增大，
此时出口单向阀关闭，进口单向阀打开，介质进入泵头介
质腔内，柱塞至后止点时，泵头的吸液过程结束。
型 号 L) 1.5
电机功率 (KW)
2.2 4
进出 口径 (mm)
排 出 压 力 (MPa) 2JM-ZB38/32(35)(40) 2JM-ZB76/32(35)(40) 2JM-ZB126/(25)(30) 2JM-ZB144/(25)(30) 38 76 126 144 32 32 25 25 35 35 30 30 40 40 12
六、隔膜泵的启用与停用操作
（三）泵进口管道上装有流量表，一边转动调节器手柄，一
边观察流量表读数，即可十分方便地标定泵的流量或将泵
的流量调至所需值。
流 量 调 节 器 外 形 图
调节器外套
2
1
0

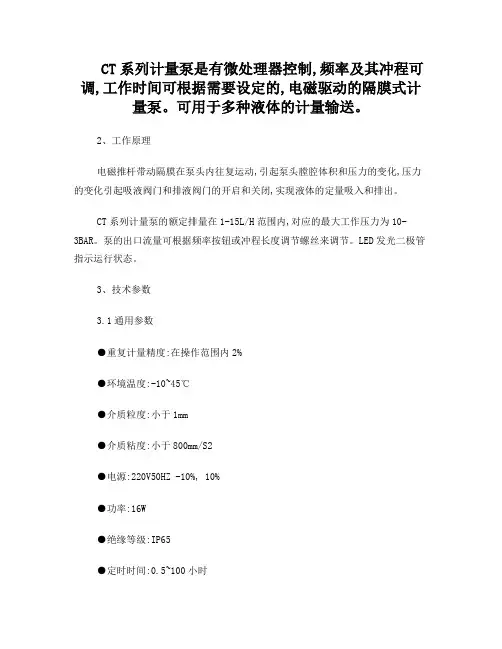

CT系列计量泵是有微处理器控制,频率及其冲程可调,工作时间可根据需要设定的,电磁驱动的隔膜式计量泵。

可用于多种液体的计量输送。

2、工作原理电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化,压力的变化引起吸液阀门和排液阀门的开启和关闭,实现液体的定量吸入和排出。

CT系列计量泵的额定排量在1-15L/H范围内,对应的最大工作压力为10-3BAR。

泵的出口流量可根据频率按钮或冲程长度调节螺丝来调节。

LED发光二极管指示运行状态。

3、技术参数3.1通用参数●重复计量精度:在操作范围内2%●环境温度:-10~45℃●介质粒度:小于1mm●介质粘度:小于800mm/S2●电源:220V50HZ -10%, 10%●功率:16W●绝缘等级:IP65●定时时间:0.5~100小时3.2材质表●隔膜:PTFE●泵头:PVC,PP●单向阀:PVC,PP●底阀过滤器:PVC,PP●喷射阀:PVC,PP●软管:PVC,PE,PTFE●密封件:EPDM,FPM,PTFE3.3性能参数CT系列电磁隔膜计量泵:手动调节冲程长度和工作频率,设定工作时间,数码管显示工作频率和设定的定时时间(0.5~100小时),设定为0.00时为不定时。

4、操作和设定4.1按R/S键起停计量泵4.2按△◇键调节计量泵的工作频率及设定时间。

4.3发光管的闪烁频率与计量泵的工作频率一致。

5、安装尺寸6、安全注意事项6.1CT计量泵不得使用非原厂配件维修,否则,由此导致的人员伤害和机器损坏的后果由用户自负。

6.2如果计量泵的介质是危险的或未知的液体,操作者操作或维修计量泵时,要带安全防护用具。

6.3计量泵在出厂时要进行测试,泵头内可能有水残留,如果计量泵的介质不能与水接触,在安装前必须把水除去。

6.4维修计量泵时,要给排液管卸压,并用水清洗泵内腔。

6.5维修前要断开计量泵电源,电气由合格的电工操作。

6.6只有经过培训的合格人员才可以维修计量泵。

2.2 泵的保存
临时性保存 ( 少于六个月 )
在原来包装内部加 一 层保护，从而与外界环境隔离 。 如在潮湿气候条件下，校长期保存程
序进行 。 长期性保存(长于六个月 ) 设备保存的基本条件是防止内、外部零件的腐蚀 。 此类腐蚀是由昼夜变化、季节变化所造
成的 。 阻止由于此类变化引起的水蒸汽和其他有害 气 体的产生是不现实的，所以必须保护设备
吸程
最大吸程 2m 水柱
3
第 2 节安装
2 . 1 开箱
当承运人接受泵时，泵就将从工厂或代理商的仓库运往用户 。一 切在运输过程中发生的损
坏，客户都应立即通知承运人并要求索赔 。
在正式接收前，仔细检查运输包装，确认在运输过程中没有发生损坏 ， 打开包装，确认所 有物品包括 附件都完好，数量正确，并与装箱单核对无误 。
图 11 GM0002 -GM0010 高粘度液力端
囱 12
GM0025- GM0050 PVC , PVDF
&混合物液力端
图 13 GM0025 -G M0050 不锈钢和浆料液力端 图 14 GM0025-G M0050 高粘度液力端 图 15
图
GM 0090-GM0500 中间段 16 GM0090-G M0500 PVC , PVDF
维修或更换将以现场服务或设备返广两种形式进行 I 视具体情况而定 。
自
第 1 节说明
川综述
录
'A
1. 2
工作原理
句， ， 缸句‘ d
1.3性能参数 第 2 节安装
2. 1 开箱
A丛寸
A"丁 A寸 U，、dp3roforor00
2 .2
2.3
2.5

气动隔膜计量泵原理
1.吸入阶段：当气动隔膜计量泵的压缩空气进入腔体A时，泵的外膜
被压缩空气推动，使得腔体A内的液体被抽出。

同时，腔体B的隔膜向内
收缩，使得腔体B内的液体通过排气阀门排出。

2.排出阶段：当压缩空气进入腔体B时，泵的内膜被压缩空气推动，
使得腔体B内的液体被抽出。

同时，腔体A的隔膜向内收缩，使得腔体A
内的液体通过排气阀门排出。

总结起来，气动隔膜计量泵的工作原理可以归纳为以下几个步骤：
1.液体进入：压缩空气通过气压调节器进入气动隔膜计量泵，并驱动
泵的外膜或内膜发生压缩和放松运动。

2.松弛阀控制：液体的进出量可以通过调节腔体之间的气压差来控制。

液体的进出阀门通常由一个松弛调节阀控制，通过调节阀门的开启程度来
控制液体的进出速度。

3.隔膜移动：液体进入和排出过程中，气动隔膜计量泵的隔膜会随着
气压的变化而发生移动。

4.弹簧复位：在液体进出阶段结束后，压缩空气停止供应并释放出来，这时弹簧会将隔膜恢复到初始位置。

气动隔膜计量泵的设计有许多取决因素，包括液体特性、流量需求、
泵的材料等。

不同的应用场景需要不同的气动隔膜计量泵进行定制。

基于
这一原理，气动隔膜计量泵被广泛应用于化工、环保、食品、制药和工业
等领域，用于各种液体的计量和输送。
