实验一 交换机端口汇聚配置参考操作步骤

怎么样配置交换机T R U N K(端口汇聚)怎么样配置交换机TRUNK（端口汇聚）“TRUNK”的三个意思不要混淆您知道三层交换机技术中常提到的TRUNK是什么意思么？在技术领域中把TRUNK翻译为中文是“主干、干线、中继线、长途线” ，不过一般不翻译，直接用原文。

而且这个词在不同场合也有不同的解释：1、在网络的分层结构和宽带的合理分配方面，TRUNK被解释为“端口汇聚”，是带宽扩展和链路备份的一个重要途径。

TRUNK把多个物理端口捆绑在一起当作一个逻辑端口使用，可以把多组端口的宽带叠加起来使用。

TRUNK技术可以实现TRUNK内部多条链路互为备份的功能，即当一条链路出现故障时，不影响其他链路的工作，同时多链路之间还能实现流量均衡，就像我们熟悉的打印机池和MODEM池一样。

2、在电信网络的语音级的线路中，Trunk指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它能够在两端之间进行转接，并提供必要的信令和终端设备。

3、但是在最普遍的路由与交换领域，VLAN的端口聚合也有的叫TRUNK，不过大多数都叫TRUNKING ，如CISCO公司。

所谓的TRUNKING是用来在不同的交换机之间进行连接，以保证在跨越多个交换机上建立的同一个VLAN 的成员能够相互通讯。

其中交换机之间互联用的端口就称为TRUNK端口。

与一般的交换机的级联不同，TRUNKING是基于OSI第二层摹＜偕杳挥蠺RUNKING技术，如果你在2个交换机上分别划分了多个VLAN（VLAN也是基于Layer2的），那么分别在两个交换机上的VLAN10和VLAN20的各自的成员如果要互通，就需要在A交换机上设为VLAN10的端口中取一个和交换机B上设为VLAN10的某个端口作级联连接。

VLAN20也是这样。

那么如果交换机上划了10个VLAN就需要分别连10条线作级联，端口效率就太低了。

当交换机支持TRUNKING的时候，事情就简单了，只需要2个交换机之间有一条级联线，并将对应的端口设置为Trunk，这条线路就可以承载交换机上所有VLAN的信息。

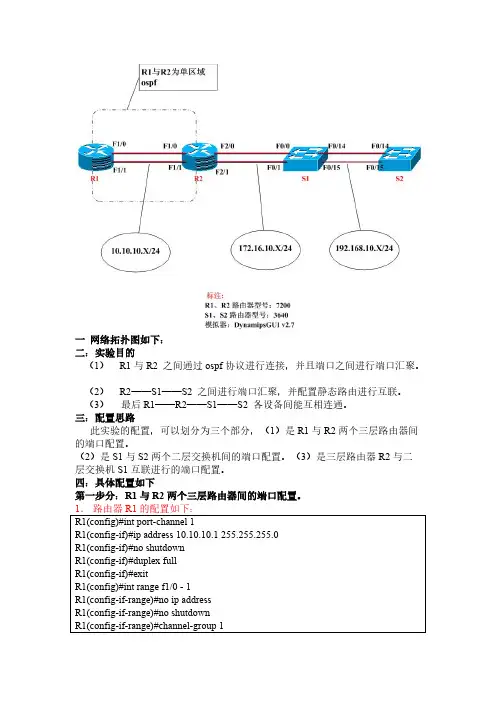

一网络拓扑图如下：二：实验目的（1）R1与R2 之间通过ospf协议进行连接，并且端口之间进行端口汇聚。

（2）R2——S1——S2 之间进行端口汇聚，并配置静态路由进行互联。

（3）最后R1——R2——S1——S2 各设备间能互相连通。

三：配置思路此实验的配置，可以划分为三个部分，（1）是R1与R2两个三层路由器间的端口配置。

（2）是S1与S2两个二层交换机间的端口配置。

（3）是三层路由器R2与二层交换机S1互联进行的端口配置。

四：具体配置如下第一步分：R1与R2两个三层路由器间的端口配置。

1．路由器R1的配置如下：R1(config)#int port-channel 1R1(config-if)#ip address 10.10.10.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#duplex fullR1(config-if)#exitR1(config)#int range f1/0 - 1R1(config-if-range)#no ip addressR1(config-if-range)#no shutdownR1(config-if-range)#channel-group 1R1(config-if-range)#duplex fullR1(config-if-range)#exitR1#wrR1(config)#router ospf 100R1(config-router)#network 10.10.10.0 0.0.0.255 area 0R1(config-router)#exitR1(config)#exitR1#wr2．路由器R2的配置如下：R2(config)#int port-channel 1R2(config-if)#no shutdownR2(config-if)#duplex fullR2(config-if)#ip address 10.10.10.2 255.255.255.0R2(config-if)#exitR2(config)#int range f1/0 - 1R2(config-if-range)#no ip addressR2(config-if-range)#no shutdownR2(config-if-range)#channel-group 1R2(config-if-range)#duplex fullR2(config-if-range)#exitR2#wrR2(config)#router ospf 100R2(config-router)#network 10.10.10.0 0.0.0.255 area 0R2(config-router)#exitR2(config)#exitR2#wr测试：R1#ping 10.10.10.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.10.10.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 48/72/100 ms其它命令：显示port channel配置的命令——show int port-channel <id>显示route 路由的命令：——show ip route二第二部分：S1与S2两个二层交换机间的端口配置。

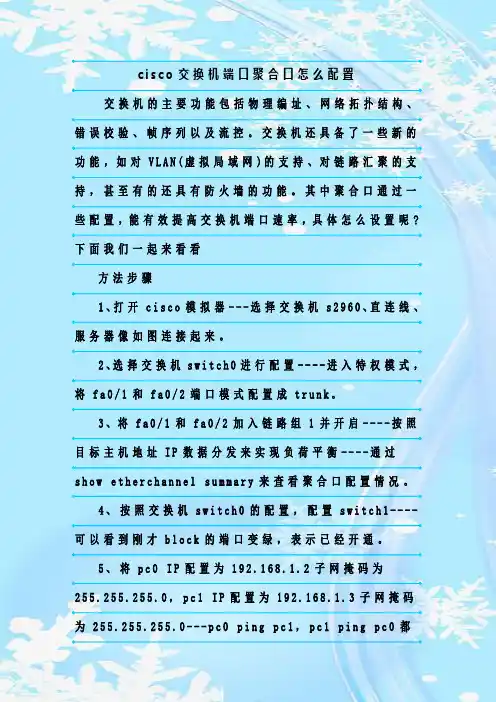

c i s c o交换机端口聚合口怎么配置交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对V L A N(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

其中聚合口通过一些配置，能有效提高交换机端口速率，具体怎么设置呢?下面我们一起来看看方法步骤1、打开c i s c o模拟器---选择交换机s2960、直连线、服务器像如图连接起来。

2、选择交换机s w i t c h0进行配置----进入特权模式，将f a0/1和f a0/2端口模式配置成t r u n k。

3、将f a0/1和f a0/2加入链路组1并开启----按照目标主机地址I P数据分发来实现负荷平衡----通过s h o w e t h e r c h a n n e l s u m m a r y来查看聚合口配置情况。

4、按照交换机s w i t c h0的配置，配置s w i t c h1----可以看到刚才b l o c k的端口变绿，表示已经开通。

5、将p c0I P配置为192.168.1.2子网掩码为255.255.255.0，p c1I P配置为192.168.1.3子网掩码为255.255.255.0---p c0p i n g p c1，p c1p i n g p c0都可以p i n g通，即完成聚合口的配置。

补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和U P l i n k端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个I P的网络)，连接之后不同的路由器用不同的I P连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

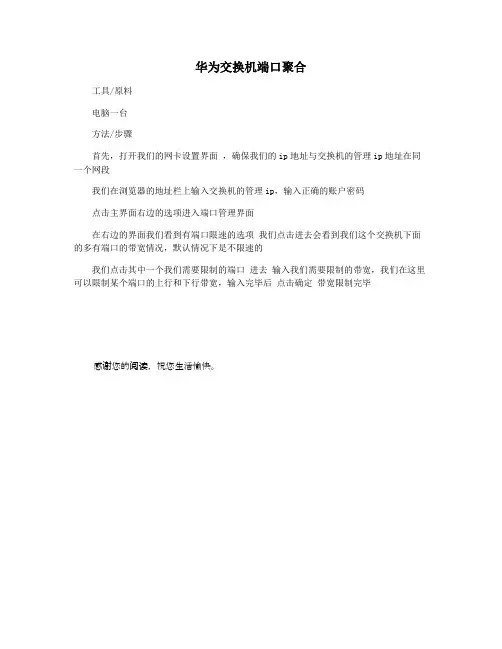

华为交换机端口聚合
工具/原料
电脑一台
方法/步骤
首先，打开我们的网卡设置界面，确保我们的ip地址与交换机的管理ip地址在同一个网段
我们在浏览器的地址栏上输入交换机的管理ip，输入正确的账户密码
点击主界面右边的选项进入端口管理界面
在右边的界面我们看到有端口限速的选项我们点击进去会看到我们这个交换机下面的多有端口的带宽情况，默认情况下是不限速的
我们点击其中一个我们需要限制的端口进去输入我们需要限制的带宽，我们在这里可以限制某个端口的上行和下行带宽，输入完毕后点击确定带宽限制完毕
感谢您的阅读，祝您生活愉快。

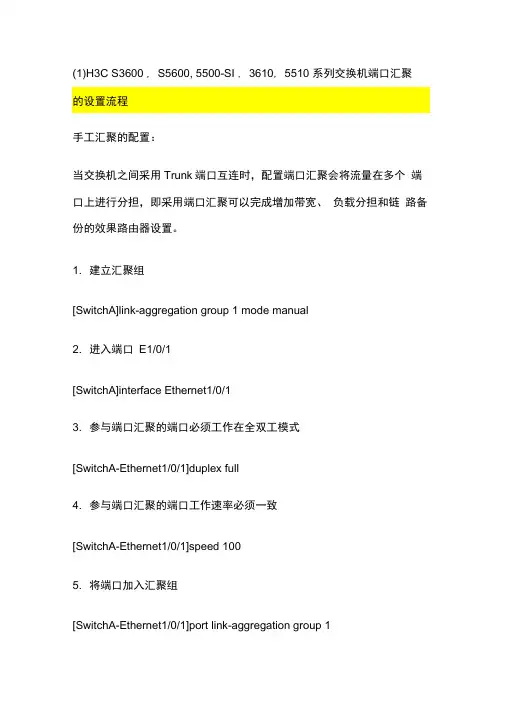

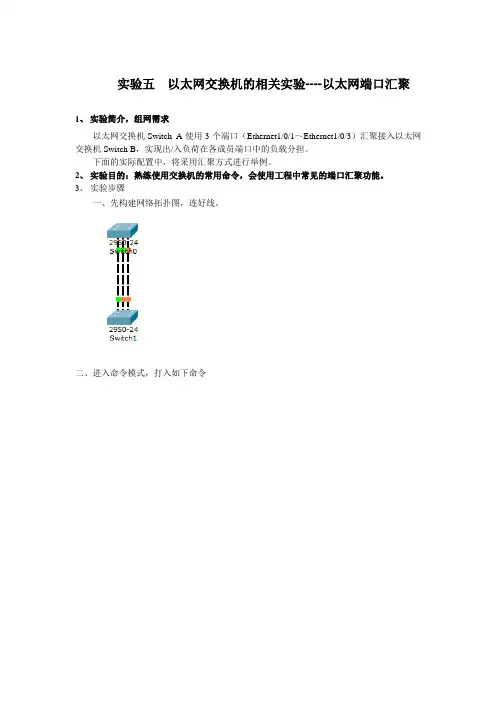

(1)H3C S3600 , S5600, 5500-SI , 3610, 5510 系列交换机端口汇聚手工汇聚的配置：当交换机之间采用Trunk端口互连时，配置端口汇聚会将流量在多个端口上进行分担，即采用端口汇聚可以完成增加带宽、负载分担和链路备份的效果路由器设置。

1. 建立汇聚组[SwitchA]link-aggregation group 1 mode manual2. 进入端口E1/0/1[SwitchA]interface Ethernet1/0/13. 参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet1/0/1]duplex full4. 参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet1/0/1]speed 1005. 将端口加入汇聚组[SwitchA-Ethernet1/0/1]port link-aggregation group 16．端口E1/0/2 和E1/0/3 的配置与端口E1/0/1 的配置一致7．SwitchB 与SwitchA 的配置顺序及配置内容相同8．补充说明：汇聚组中各成员端口对出端口方向的数据流进行负荷分担，如果数据流是IP 报文，负荷分担基于源IP 和目的IP ，如果数据流不是IP报文，负荷分担基于源MAC和目的MAC静态汇聚的配置：1．创建静态汇聚组1[SwitchA] link-aggregation group 1 mode static2．将以太网端口Ethernet1/0/1 至Ethernet1/0/3 加入汇聚组1 [SwitchA] interface Ethernet1/0/1[SwitchA-Ethernet1/0/1] port link-aggregation group 1[SwitchA-Ethernet1/0/1] interface Ethernet1/0/2[SwitchA-Ethernet1/0/2] port link-aggregation group 1[SwitchA-Ethernet1/0/2] interface Ethernet1/0/3[SwitchA-Ethernet1/0/3] port link-aggregation group 1动态汇聚的配置：1. 开启以太网端口Ethernet1/0/1 至Ethernet1/0/3 的LACP协议<SwitchA> system-view[SwitchA] in terface Ethernet1/0/1[SwitchA-Ethernet1/0/1] lacp en able[SwitchA-Ethernet1/0/1] in terface Ether net1/0/2[SwitchA-Ethernet1/0/2] lacp en able[SwitchA-Ethernet1/0/2] in terface Ether net1/0/3[SwitchA-Ethernet1/0/3] lacp en able2. 补充说明：只有端口的基本配置、速率、双工等参数一致时，上述端口在开启LACP协议之后，才能汇聚到同一个动态汇聚组内，实现端口的负载分担。

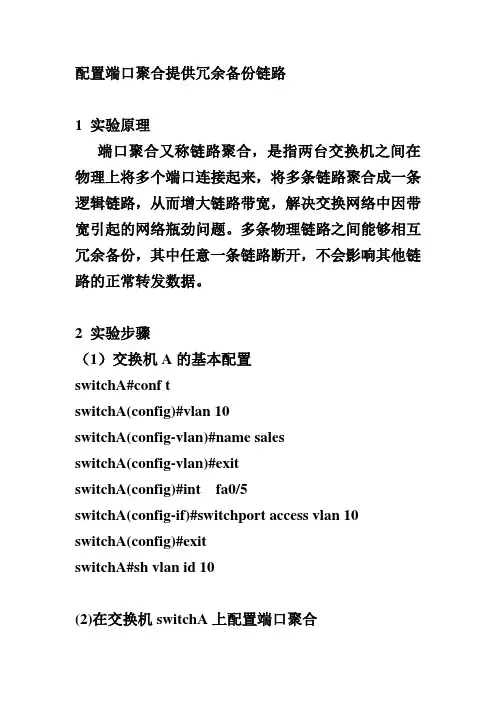

配置端口聚合提供冗余备份链路1 实验原理端口聚合又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路，从而增大链路带宽，解决交换网络中因带宽引起的网络瓶劲问题。

多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路的正常转发数据。

2 实验步骤（1）交换机A的基本配置switchA#conf tswitchA(config)#vlan 10switchA(config-vlan)#name salesswitchA(config-vlan)#exitswitchA(config)#int fa0/5switchA(config-if)#switchport access vlan 10 switchA(config)#exitswitchA#sh vlan id 10(2)在交换机switchA上配置端口聚合switchA(config)#int aggregateport 1switchA(config-if)#switchport mode trunkswitchA(config-if)#exitswitchA(config)#int range fa0/1-2switchA(config-if-range)#port-group 1switchA(config-if-range)#exitswitchA#sh aggregatePort 1summary(3)在交换机B上基本配置（同（1））（4）在交换机switchB上配置端口聚合（同（2））（5）验证测试验证当交换机之间一条链路断开时，PC1和PC2任能互相通信。

C:\>Ping 192.168.10.30 –t配置端口安全1 实验原理交换机的端口安全特性可以只允许特定MAC地址的设备接入到网络中，从而防止用户将非法或未授权的设备接入网络，并且可以限制端口接入的设备数量，防止用户将过多的设备接到网络中。

华为交换机聚合端口配
置实例
集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]

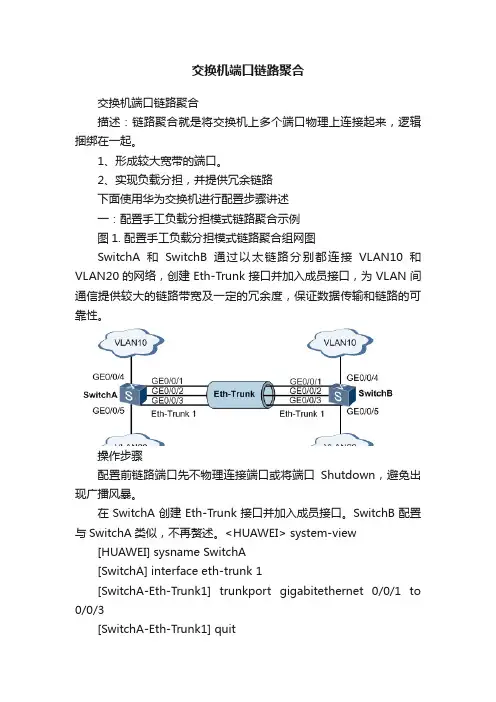

华为交换机聚合端口配置实例
聚合端口的作用：提高网络链路的负载均衡，提高网络的数据传输的可靠性。

聚合端口带宽相当于组合端口的带宽总行。

比如吞吐量为100M的端口，4个端口聚合就是400M。

实例如图1-1：
1-1
网络环境：交换机LSW1、LSW2，目的分别将两台交换机LSW1与LSW2的两个端口聚合成一条链路。

1-2
首先创建聚合端口，如图1-2命令。

接着将LSW2的端口加入聚合端口，如图1-3命令
1-3
同样将LSW2 的G0/0/1,端口加入eth-trunk 1
查看聚合端口包含的接口命令是：dis trunk..... Eth-trunk 1(如图1-4)
1-4。

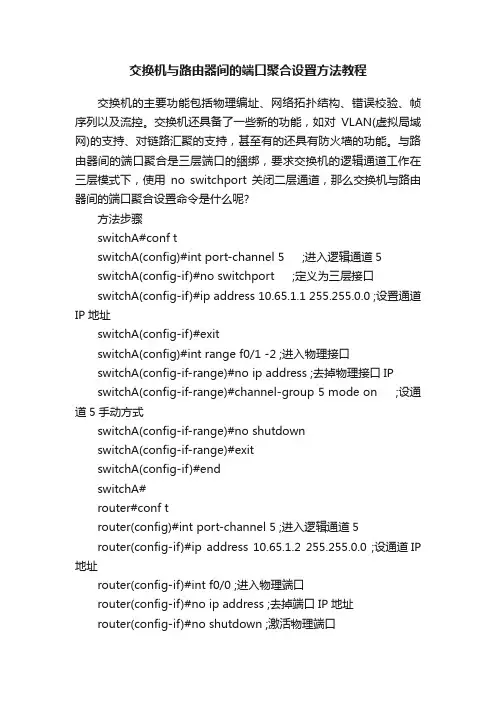

交换机与路由器间的端口聚合设置方法教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

与路由器间的端口聚合是三层端口的綑绑，要求交换机的逻辑通道工作在三层模式下，使用no switchport 关闭二层通道，那么交换机与路由器间的端口聚合设置命令是什么呢?方法步骤switchA#conf tswitchA(config)#int port-channel 5 ;进入逻辑通道5switchA(config-if)#no switchport ;定义为三层接口switchA(config-if)#ip address 10.65.1.1 255.255.0.0 ;设置通道IP地址switchA(config-if)#exitswitchA(config)#int range f0/1 -2 ;进入物理接口switchA(config-if-range)#no ip address ;去掉物理接口IPswitchA(config-if-range)#channel-group 5 mode on ;设通道5手动方式switchA(config-if-range)#no shutdownswitchA(config-if-range)#exitswitchA(config-if)#endswitchA#router#conf trouter(config)#int port-channel 5 ;进入逻辑通道5router(config-if)#ip address 10.65.1.2 255.255.0.0 ;设通道IP 地址router(config-if)#int f0/0 ;进入物理端口router(config-if)#no ip address ;去掉端口IP地址router(config-if)#no shutdown ;激活物理端口router(config-if)#channel-group 5 ;添加到通道5router(config-if)#int f0/1router(config-if)#no ip addressrouter(config-if)#no shutdownrouter(config-if)#channel-group 5router(config-if)#endrouter补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。
