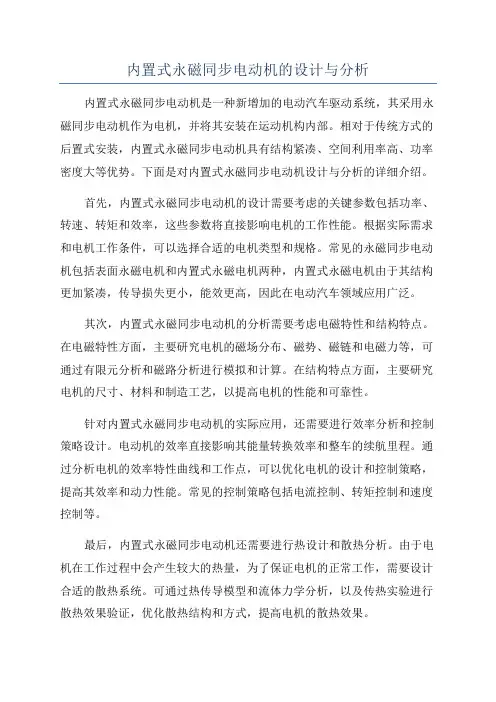

内置式永磁同步电动机的设计与分析内置式永磁同步电动机是一种新增加的电动汽车驱动系统，其采用永磁同步电动机作为电机，并将其安装在运动机构内部。
相对于传统方式的后置式安装，内置式永磁同步电动机具有结构紧凑、空间利用率高、功率密度大等优势。
下面是对内置式永磁同步电动机设计与分析的详细介绍。
首先，内置式永磁同步电动机的设计需要考虑的关键参数包括功率、转速、转矩和效率，这些参数将直接影响电机的工作性能。
根据实际需求和电机工作条件，可以选择合适的电机类型和规格。
常见的永磁同步电动机包括表面永磁电机和内置式永磁电机两种，内置式永磁电机由于其结构更加紧凑，传导损失更小，能效更高，因此在电动汽车领域应用广泛。
其次，内置式永磁同步电动机的分析需要考虑电磁特性和结构特点。
在电磁特性方面，主要研究电机的磁场分布、磁势、磁链和电磁力等，可通过有限元分析和磁路分析进行模拟和计算。
在结构特点方面，主要研究电机的尺寸、材料和制造工艺，以提高电机的性能和可靠性。
针对内置式永磁同步电动机的实际应用，还需要进行效率分析和控制策略设计。
电动机的效率直接影响其能量转换效率和整车的续航里程。
通过分析电机的效率特性曲线和工作点，可以优化电机的设计和控制策略，提高其效率和动力性能。
常见的控制策略包括电流控制、转矩控制和速度控制等。
最后，内置式永磁同步电动机还需要进行热设计和散热分析。
由于电机在工作过程中会产生较大的热量，为了保证电机的正常工作，需要设计合适的散热系统。
可通过热传导模型和流体力学分析，以及传热实验进行散热效果验证，优化散热结构和方式，提高电机的散热效果。
综上所述，内置式永磁同步电动机的设计与分析工作涉及多个方面，包括电机类型选择、电磁特性分析、结构设计、效率分析、控制策略设计和散热分析等。
只有充分考虑这些因素，才能设计出性能良好、高效可靠的内置式永磁同步电动机，推动电动汽车的发展。
表贴式永磁同步电动机是一种广泛应用于各种电动车辆和工业设备中的电机类型。
它以其高效率、高功率密度和良好的动态特性而备受关注。
本文将介绍表贴式永磁同步电动机的典型结构和工作原理，帮助读者更好地理解和应用这一先进的电机技术。
一、电机结构1. 定子结构表贴式永磁同步电动机的定子结构采用传统的三相绕组，通常由三个对称分布的线圈组成。
这些线圈沿着定子的内部表面环绕，形成一个均匀的环形结构。
定子绕组中的导线经过绝缘处理，以防止电流泄漏和相互短路。
2. 转子结构表贴式永磁同步电动机的转子结构是其独特之处。
与传统的感应电动机不同，表贴式永磁同步电动机的转子上装有一组稀土永磁体，这些永磁体以特定的方式粘贴在转子表面上，形成了一个永磁转子。
这种设计使得电机具有更高的磁场密度和更强的磁场稳定性。
3. 轴承和冷却系统为了保证电机的稳定运行和可靠性，表贴式永磁同步电动机通常配备有高精度的轴承系统，以减少转子与定子之间的摩擦耗损。
电机还需要一个有效的冷却系统，以控制电机温度并防止过热损坏。
二、工作原理1. 磁场生成当三相交流电源施加在定子绕组上时，会产生一个旋转磁场。
这个旋转磁场会与转子上的永磁体相互作用，导致转子上的永磁体产生一个旋转磁场。
这个旋转磁场会导致转子产生转矩，驱动电机运转。
2. 同步运行由于转子上的永磁体与定子上的旋转磁场同步运行，因此这种电机被称为同步电机。
同步电机的运行速度与供电频率的倍数成正比，因此在工业应用中通常需要配合变频器等调速设备进行匹配使用。
3. 控制技术为了实现精准的转矩控制和速度调节，表贴式永磁同步电动机通常需要配合先进的电机控制技术。
磁场定向控制、矢量控制等技术可以有效地优化电机的性能，并保证其在不同工况下的稳定运行。
以上就是表贴式永磁同步电动机的典型结构和工作原理的介绍。
这种电机类型在电动汽车、轨道交通、工业机械等领域有着广泛的应用前景。
随着先进材料和电机控制技术的不断发展，表贴式永磁同步电动机必将在未来发挥越来越重要的作用。

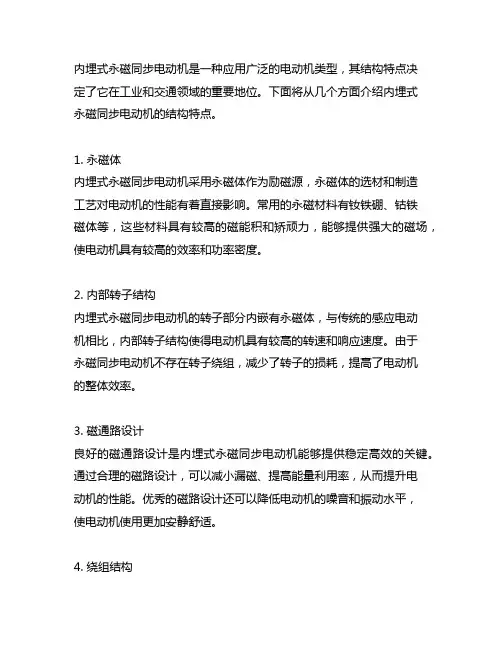

内埋式永磁同步电动机是一种应用广泛的电动机类型，其结构特点决定了它在工业和交通领域的重要地位。
下面将从几个方面介绍内埋式永磁同步电动机的结构特点。
1. 永磁体内埋式永磁同步电动机采用永磁体作为励磁源，永磁体的选材和制造工艺对电动机的性能有着直接影响。
常用的永磁材料有钕铁硼、钴铁磁体等，这些材料具有较高的磁能积和矫顽力，能够提供强大的磁场，使电动机具有较高的效率和功率密度。
2. 内部转子结构内埋式永磁同步电动机的转子部分内嵌有永磁体，与传统的感应电动机相比，内部转子结构使得电动机具有较高的转速和响应速度。
由于永磁同步电动机不存在转子绕组，减少了转子的损耗，提高了电动机的整体效率。
3. 磁通路设计良好的磁通路设计是内埋式永磁同步电动机能够提供稳定高效的关键。
通过合理的磁路设计，可以减小漏磁、提高能量利用率，从而提升电动机的性能。
优秀的磁路设计还可以降低电动机的噪音和振动水平，使电动机使用更加安静舒适。
4. 绕组结构内埋式永磁同步电动机的绕组结构在设计上非常重要，合理的绕组结构可以提高电动机的效率和输出功率。
采用特殊的绕组结构，能够有效减小电动机的电阻、损耗和温升，保证电动机在长时间高负载状态下依然稳定可靠。
5. 冷却系统内埋式永磁同步电动机通常采用液冷或风冷系统来降低电动机的温升，保证电动机在长时间高负载运行时不会过热损坏。
优秀的冷却系统设计能够有效提高电动机的功率密度，延长电动机的使用寿命。
总结起来，内埋式永磁同步电动机具有永磁体、内部转子结构、磁通路设计、绕组结构和冷却系统等多个结构特点，这些特点使得该类型电动机在高效、高性能、高可靠性等方面具有明显优势。
在未来的工业和交通领域，内埋式永磁同步电动机有着非常广阔的发展前景，将会成为电动机领域的研究热点和应用重点。
内埋式永磁同步电动机的结构特点是其高效、高性能和高可靠性的保证，但同时也存在一些需要特别关注的问题。
下面将进一步介绍内埋式永磁同步电动机结构特点的补充内容。
永磁同步电机分类永磁同步电机是一种应用广泛的电机，其具有高效、高性能、小体积等优点，在工业生产中得到了广泛的应用。
根据不同的分类标准，永磁同步电机可以分为多种类型。
本文将从不同的角度出发，对永磁同步电机的分类进行详细介绍。
一、按转子结构分类1. 内转子型永磁同步电机内转子型永磁同步电机是指转子部分位于定子内部的一类永磁同步电机。
其结构简单紧凑，适用于需求高速运转和小型化设计的场合。
内转子型永磁同步电机可以进一步分为两类：表面贴装型和内嵌式。
表面贴装型内转子型永磁同步电机采用铜箔线圈直接贴在铁芯上，然后再通过压制或注塑成型。
这种结构具有良好的散热性能和较高的效率。
内嵌式内转子型永磁同步电机则是将铜线圈和铁芯组合成一个整体，再将整个转子嵌入定子中。
这种结构具有较强的韧性和可靠性。
2. 外转子型永磁同步电机外转子型永磁同步电机是指转子部分位于定子外部的一类永磁同步电机。
其结构相对复杂，适用于需要大功率输出和高扭矩的场合。
外转子型永磁同步电机可以进一步分为两类：铁芯式和铝壳式。
铁芯式外转子型永磁同步电机采用铜线圈绕制在铁芯上，然后再通过压制或注塑成型。
这种结构具有良好的散热性能和较高的效率。
铝壳式外转子型永磁同步电机则是将铜线圈和铝合金壳体组合成一个整体，再将整个转子安装在轴上。
这种结构具有较强的韧性和可靠性。
二、按控制方式分类1. 伺服控制型永磁同步电机伺服控制型永磁同步电机是指通过控制器对电机进行精确控制，实现精准位置、速度、力量等参数的调节。
这种类型的永磁同步电机广泛应用于工业生产中需要高精度控制的场合，如自动化生产线、机器人等。
2. 变频控制型永磁同步电机变频控制型永磁同步电机是指通过变频器对电机进行调速控制，实现不同转速和功率输出的需求。
这种类型的永磁同步电机广泛应用于工业生产中需要调节转速的场合，如风力发电、水泵等。
三、按永磁材料分类1. NdFeB型永磁同步电机NdFeB型永磁同步电机是指采用钕铁硼材料作为永磁体的一类电机。

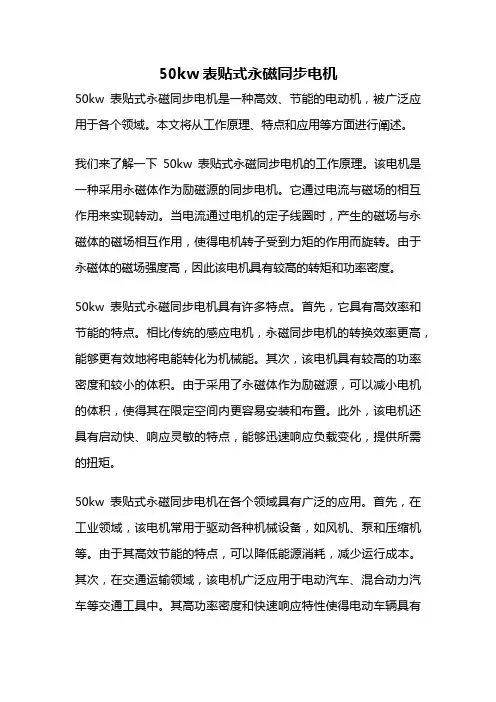

50kw表贴式永磁同步电机50kw表贴式永磁同步电机是一种高效、节能的电动机，被广泛应用于各个领域。
本文将从工作原理、特点和应用等方面进行阐述。
我们来了解一下50kw表贴式永磁同步电机的工作原理。
该电机是一种采用永磁体作为励磁源的同步电机。
它通过电流与磁场的相互作用来实现转动。
当电流通过电机的定子线圈时，产生的磁场与永磁体的磁场相互作用，使得电机转子受到力矩的作用而旋转。
由于永磁体的磁场强度高，因此该电机具有较高的转矩和功率密度。
50kw表贴式永磁同步电机具有许多特点。
首先，它具有高效率和节能的特点。
相比传统的感应电机，永磁同步电机的转换效率更高，能够更有效地将电能转化为机械能。
其次，该电机具有较高的功率密度和较小的体积。
由于采用了永磁体作为励磁源，可以减小电机的体积，使得其在限定空间内更容易安装和布置。
此外，该电机还具有启动快、响应灵敏的特点，能够迅速响应负载变化，提供所需的扭矩。
50kw表贴式永磁同步电机在各个领域具有广泛的应用。
首先，在工业领域，该电机常用于驱动各种机械设备，如风机、泵和压缩机等。
由于其高效节能的特点，可以降低能源消耗，减少运行成本。
其次，在交通运输领域，该电机广泛应用于电动汽车、混合动力汽车等交通工具中。
其高功率密度和快速响应特性使得电动车辆具有更好的动力性能和续航能力。
此外，该电机还可以应用于新能源领域，如风能发电和太阳能发电等。
其高效率和稳定性能可以提高发电系统的整体效益。
50kw表贴式永磁同步电机是一种高效、节能的电动机。
它通过电流与磁场的相互作用来实现转动，并具有高功率密度和响应灵敏的特点。
该电机在工业、交通运输和新能源等领域具有广泛的应用前景。
随着科技的不断进步和应用需求的增加，相信该电机将会得到进一步的发展和应用。

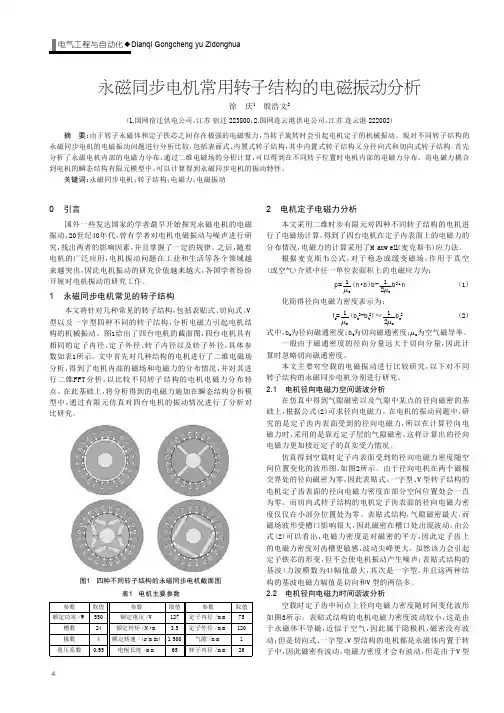

永磁同步电机常用转子结构的电磁振动分析徐庆1殷浩文2（1.国网宿迁供电公司，江苏宿迁223800；2.国网连云港供电公司，江苏连云港222002）摘要：由于转子永磁体和定子铁芯之间存在极强的电磁吸力，当转子旋转时会引起电机定子的机械振动。
现对不同转子结构的永磁同步电机的电磁振动问题进行分析比较，包括表面式、内置式转子结构，其中内置式转子结构又分径向式和切向式转子结构。
首先分析了永磁电机内部的电磁力分布，通过二维电磁场的分析计算，可以得到在不同转子位置时电机内部的电磁力分布。
将电磁力耦合到电机的瞬态结构有限元模型中，可以计算得到永磁同步电机的振动特性。
关键词：永磁同步电机；转子结构；电磁力；电磁振动0引言国外一些发达国家的学者最早开始探究永磁电机的电磁振动，20世纪40年代，曾有学者对电机电磁振动与噪声进行研究，找出两者的影响因素，并且掌握了一定的规律。
之后，随着电机的广泛应用，电机振动问题在工业和生活等各个领域越来越突出，因此电机振动的研究价值越来越大，各国学者纷纷开展对电机振动的研究工作。
1永磁同步电机常见的转子结构本文将针对几种常见的转子结构，包括表贴式、切向式、V型以及一字型四种不同的转子结构，分析电磁力引起电机结构的机械振动。
图1给出了四台电机的截面图，四台电机具有相同的定子内径、定子外径、转子内径以及转子外径，具体参数如表1所示。
文中首先对几种结构的电机进行了二维电磁场分析，得到了电机内部的磁场和电磁力的分布情况，并对其进行二维FFT 分析，以比较不同转子结构的电机电磁力分布特点。
在此基础上，将分析得到的电磁力施加在瞬态结构分析模型中，通过有限元仿真对四台电机的振动情况进行了分析对比研究。
2电机定子电磁力分析本文采用二维时步有限元对四种不同转子结构的电机进行了电磁场计算，得到了四台电机在定子内表面上的电磁力的分布情况，电磁力的计算采用了Maxwell （麦克斯韦）应力法。
根据麦克斯韦公式，对于稳态或缓变磁场，作用于真空（或空气）介质中任一单位表面积上的电磁应力为：p =1μo（n·b ）b -12μo b 2·n （1）化简得径向电磁力密度表示为：f r =1μo （b r 2-b t 2）≈12μob r 2（2）式中，b r 为径向磁通密度；b t 为切向磁通密度；μo 为空气磁导率。

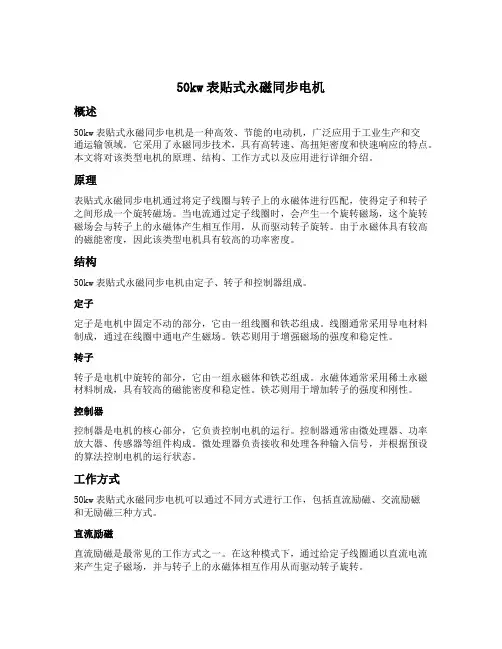

50kw表贴式永磁同步电机概述50kw表贴式永磁同步电机是一种高效、节能的电动机，广泛应用于工业生产和交通运输领域。
它采用了永磁同步技术，具有高转速、高扭矩密度和快速响应的特点。
本文将对该类型电机的原理、结构、工作方式以及应用进行详细介绍。
原理表贴式永磁同步电机通过将定子线圈与转子上的永磁体进行匹配，使得定子和转子之间形成一个旋转磁场。
当电流通过定子线圈时，会产生一个旋转磁场，这个旋转磁场会与转子上的永磁体产生相互作用，从而驱动转子旋转。
由于永磁体具有较高的磁能密度，因此该类型电机具有较高的功率密度。
结构50kw表贴式永磁同步电机由定子、转子和控制器组成。
定子定子是电机中固定不动的部分，它由一组线圈和铁芯组成。
线圈通常采用导电材料制成，通过在线圈中通电产生磁场。
铁芯则用于增强磁场的强度和稳定性。
转子转子是电机中旋转的部分，它由一组永磁体和铁芯组成。
永磁体通常采用稀土永磁材料制成，具有较高的磁能密度和稳定性。
铁芯则用于增加转子的强度和刚性。
控制器控制器是电机的核心部分，它负责控制电机的运行。
控制器通常由微处理器、功率放大器、传感器等组件构成。
微处理器负责接收和处理各种输入信号，并根据预设的算法控制电机的运行状态。
工作方式50kw表贴式永磁同步电机可以通过不同方式进行工作，包括直流励磁、交流励磁和无励磁三种方式。
直流励磁直流励磁是最常见的工作方式之一。
在这种模式下，通过给定子线圈通以直流电流来产生定子磁场，并与转子上的永磁体相互作用从而驱动转子旋转。
交流励磁交流励磁是另一种常见的工作方式。
在这种模式下，定子线圈通以交流电流来产生定子磁场，并与转子上的永磁体相互作用。
无励磁无励磁是一种较新的工作方式，它通过控制器直接控制电机的相序和频率，从而实现驱动转子旋转。
无励磁工作方式具有响应速度快、效率高等优点。
应用50kw表贴式永磁同步电机广泛应用于各个领域，包括工业生产和交通运输。
工业生产在工业生产领域，50kw表贴式永磁同步电机被广泛应用于各种设备和机械中。

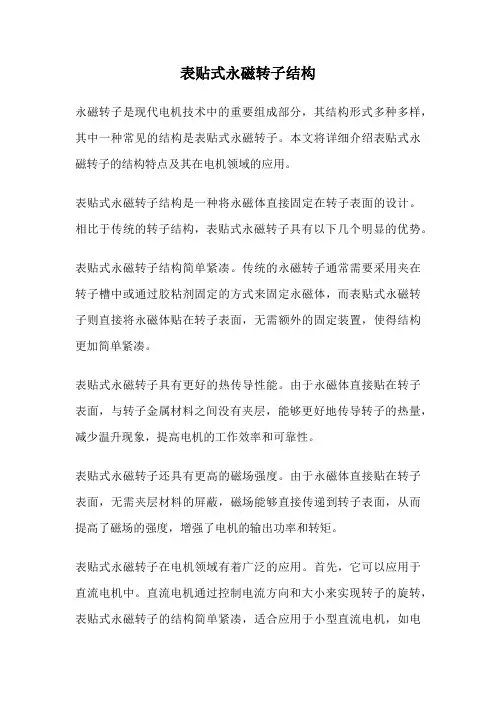

表贴式永磁转子结构永磁转子是现代电机技术中的重要组成部分，其结构形式多种多样，其中一种常见的结构是表贴式永磁转子。
本文将详细介绍表贴式永磁转子的结构特点及其在电机领域的应用。
表贴式永磁转子结构是一种将永磁体直接固定在转子表面的设计。
相比于传统的转子结构，表贴式永磁转子具有以下几个明显的优势。
表贴式永磁转子结构简单紧凑。
传统的永磁转子通常需要采用夹在转子槽中或通过胶粘剂固定的方式来固定永磁体，而表贴式永磁转子则直接将永磁体贴在转子表面，无需额外的固定装置，使得结构更加简单紧凑。
表贴式永磁转子具有更好的热传导性能。
由于永磁体直接贴在转子表面，与转子金属材料之间没有夹层，能够更好地传导转子的热量，减少温升现象，提高电机的工作效率和可靠性。
表贴式永磁转子还具有更高的磁场强度。
由于永磁体直接贴在转子表面，无需夹层材料的屏蔽，磁场能够直接传递到转子表面，从而提高了磁场的强度，增强了电机的输出功率和转矩。
表贴式永磁转子在电机领域有着广泛的应用。
首先，它可以应用于直流电机中。
直流电机通过控制电流方向和大小来实现转子的旋转，表贴式永磁转子的结构简单紧凑，适合应用于小型直流电机，如电动工具、家用电器等。
表贴式永磁转子还可以应用于交流电机中。
交流电机通过交变磁场产生转矩，传统的交流电机通常需要通过外部的励磁装置来产生磁场，而表贴式永磁转子的结构可以直接在转子上产生磁场，简化了电机结构，提高了效率。
表贴式永磁转子还可以应用于无刷直流电机中。
无刷直流电机是一种通过电子器件来控制电流和磁场的电机，表贴式永磁转子的结构简单紧凑，适合应用于无刷直流电机，提高了电机的可靠性和效率。
表贴式永磁转子结构具有结构简单紧凑、热传导性能好、磁场强度高等优点，广泛应用于各种类型的电机中。
随着电机技术的不断发展，表贴式永磁转子结构有望在各个领域得到更广泛的应用。

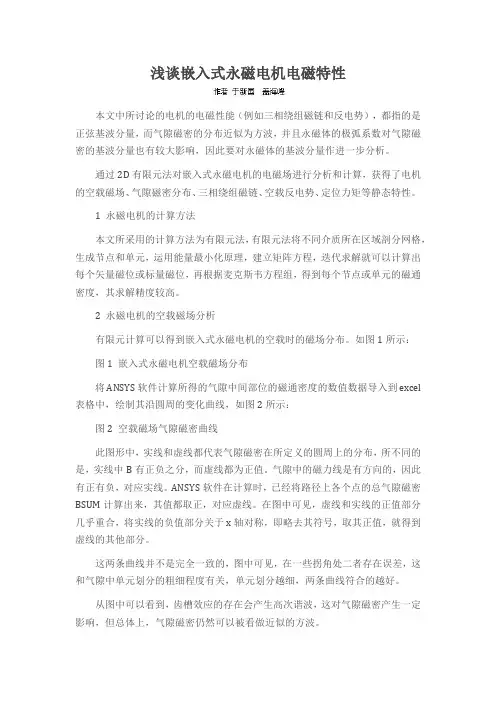

浅谈嵌入式永磁电机电磁特性本文中所讨论的电机的电磁性能（例如三相绕组磁链和反电势），都指的是正弦基波分量，而气隙磁密的分布近似为方波，并且永磁体的极弧系数对气隙磁密的基波分量也有较大影响，因此要对永磁体的基波分量作进一步分析。
通过2D有限元法对嵌入式永磁电机的电磁场进行分析和计算，获得了电机的空载磁场、气隙磁密分布、三相绕组磁链、空载反电势、定位力矩等静态特性。
1 永磁电机的计算方法本文所采用的计算方法为有限元法，有限元法将不同介质所在区域剖分网格，生成节点和单元，运用能量最小化原理，建立矩阵方程，迭代求解就可以计算出每个矢量磁位或标量磁位，再根据麦克斯韦方程组，得到每个节点或单元的磁通密度，其求解精度较高。
2 永磁电机的空载磁场分析有限元计算可以得到嵌入式永磁电机的空载时的磁场分布。
如图1所示：图1 嵌入式永磁电机空载磁场分布将ANSYS软件计算所得的气隙中间部位的磁通密度的数值数据导入到excel 表格中，绘制其沿圆周的变化曲线，如图2所示：图2 空载磁场气隙磁密曲线此图形中，实线和虚线都代表气隙磁密在所定义的圆周上的分布，所不同的是，实线中B有正负之分，而虚线都为正值。
气隙中的磁力线是有方向的，因此有正有负，对应实线。
ANSYS软件在计算时，已经将路径上各个点的总气隙磁密BSUM计算出来，其值都取正，对应虚线。
在图中可见，虚线和实线的正值部分几乎重合，将实线的负值部分关于x轴对称，即略去其符号，取其正值，就得到虚线的其他部分。
这两条曲线并不是完全一致的，图中可见，在一些拐角处二者存在误差，这和气隙中单元划分的粗细程度有关，单元划分越细，两条曲线符合的越好。
从图中可以看到，齿槽效应的存在会产生高次谐波，这对气隙磁密产生一定影响，但总体上，气隙磁密仍然可以被看做近似的方波。
3 嵌入式永磁电机的三相绕组磁链分析根据空载时的永磁磁场分布以及电机的绕组的连接方式，可得到嵌入式永磁电机三相绕组所匝链的永磁磁链如图3所示：本分析程序运行角度为一个机械周期，在这个周期中，三相绕组的磁链都是正弦曲线，三条正弦曲线相位角（电角度）分别相差。

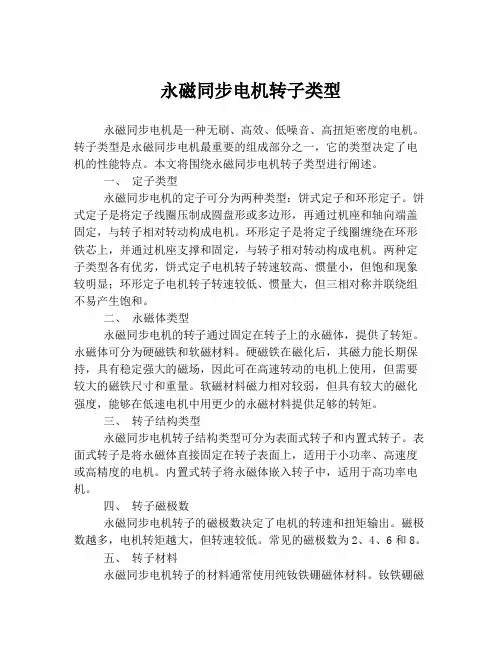

永磁同步电机转子类型永磁同步电机是一种无刷、高效、低噪音、高扭矩密度的电机。
转子类型是永磁同步电机最重要的组成部分之一，它的类型决定了电机的性能特点。
本文将围绕永磁同步电机转子类型进行阐述。
一、定子类型永磁同步电机的定子可分为两种类型：饼式定子和环形定子。
饼式定子是将定子线圈压制成圆盘形或多边形，再通过机座和轴向端盖固定，与转子相对转动构成电机。
环形定子是将定子线圈缠绕在环形铁芯上，并通过机座支撑和固定，与转子相对转动构成电机。
两种定子类型各有优劣，饼式定子电机转子转速较高、惯量小，但饱和现象较明显；环形定子电机转子转速较低、惯量大，但三相对称并联绕组不易产生饱和。
二、永磁体类型永磁同步电机的转子通过固定在转子上的永磁体，提供了转矩。
永磁体可分为硬磁铁和软磁材料。
硬磁铁在磁化后，其磁力能长期保持，具有稳定强大的磁场，因此可在高速转动的电机上使用，但需要较大的磁铁尺寸和重量。
软磁材料磁力相对较弱，但具有较大的磁化强度，能够在低速电机中用更少的永磁材料提供足够的转矩。
三、转子结构类型永磁同步电机转子结构类型可分为表面式转子和内置式转子。
表面式转子是将永磁体直接固定在转子表面上，适用于小功率、高速度或高精度的电机。
内置式转子将永磁体嵌入转子中，适用于高功率电机。
四、转子磁极数永磁同步电机转子的磁极数决定了电机的转速和扭矩输出。
磁极数越多，电机转矩越大，但转速较低。
常见的磁极数为2、4、6和8。
五、转子材料永磁同步电机转子的材料通常使用纯钕铁硼磁体材料。
钕铁硼磁体材料具有高磁能积和较高的居里温度，可在高温环境下保持良好的磁性能。
总之，永磁同步电机的转子类型影响着电机的性能，不同的转子类型适用于不同的应用需求，需要综合考虑电机的功率、转速、扭矩、精度等参数来选择合适的转子类型。
