博科交换机划zone简单配置

BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块➢IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。

Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth Table2.Switches can be identified by IP address, domain ID, WorldWide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone➢给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min是两个Port,一个是存贮的，一个是主机的）➢这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了➢将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode➢需要这个Brocade ExtendedFabrics licensese➢这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

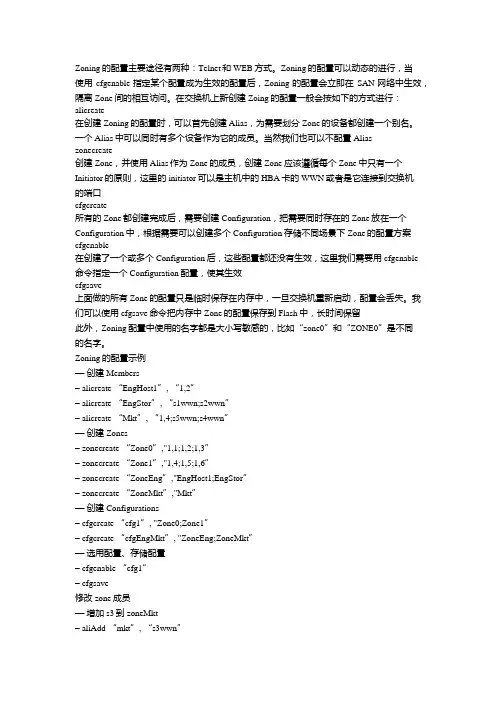

Zoning的配置主要途径有两种：Telnet和WEB方式。

Zoning的配置可以动态的进行，当使用cfgenable指定某个配置成为生效的配置后，Zoning的配置会立即在SAN网络中生效，隔离Zone间的相互访问。

在交换机上新创建Zoing的配置一般会按如下的方式进行：alicreate在创建Zoning的配置时，可以首先创建Alias，为需要划分Zone的设备都创建一个别名。

一个Alias中可以同时有多个设备作为它的成员。

当然我们也可以不配置Aliaszonecreate创建Zone，并使用Alias作为Zone的成员，创建Zone应该遵循每个Zone中只有一个Initiator的原则，这里的initiator可以是主机中的HBA卡的WWN或者是它连接到交换机的端口cfgcreate所有的Zone都创建完成后，需要创建Configuration，把需要同时存在的Zone放在一个Configuration中，根据需要可以创建多个Configuration存储不同场景下Zone的配置方案cfgenable在创建了一个或多个Configuration后，这些配置都还没有生效，这里我们需要用cfgenable 命令指定一个Configuration配置，使其生效cfgsave上面做的所有Zone的配置只是临时保存在内存中，一旦交换机重新启动，配置会丢失。

我们可以使用cfgsave命令把内存中Zone的配置保存到Flash中，长时间保留此外，Zoning配置中使用的名字都是大小写敏感的，比如“zone0”和“ZONE0”是不同的名字。

Zoning的配置示例—创建Members– alicreate “EngHost1”, “1,2”– alicreate “EngStor”, “s1wwn;s2wwn”– alicreate “Mkt”, “1,4;s5wwn;s4wwn”—创建Zones– zonecreate “Zone0”,"1,1;1,2;1,3”– zonecreate “Zone1”,"1,4;1,5;1,6”– zonecreate “ZoneEng”,"EngHost1;EngStor”– zonecreate “ZoneMkt”,"Mkt”—创建Configurations– cfgcreate “cfg1”, "Zone0;Zone1”– cfgcreate “cfgEngMkt”, "ZoneEng;ZoneMkt”—选用配置、存储配置– cfgenable “cfg1”– cfgsave修改zone成员—增加s3到zoneMkt– aliAdd “mkt”, “s3wwn”– ZoneAdd “ZoneMkt”, “s3wwn”– cfgEnable “cfgEngMkt”– cfgSave在进行Zone的配置时，应该注意下面的问题：1.Zone的配置可以动态完成，当某个Configuration被激活了后，它的Zone的配置马上会在SAN网络中生效。

Brocade WebTools Zone操作
注：
1.Zone 可以创建多个
2.Zone configure 在一个Fabric中只能有一个是Active的；（建议在一个Fabric中指创建
一个zone configure）
3.Zone 的名字和zone configure的名字用户自己定义
1.1 进入配置界面，点击左上角的进入
zone的配置界面：

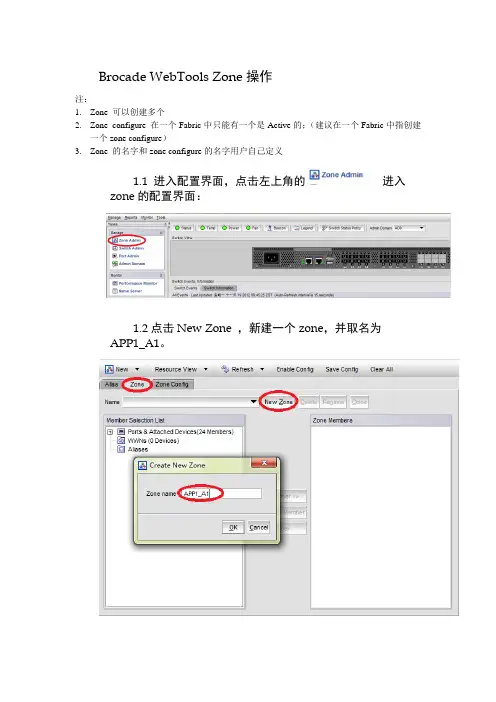

1.2点击New Zone ，新建一个zone，并取名为
APP1_A1。

1.3 将相应的端口添加到新建的zone中。

1.4点击New Zone ，新建一个zone，并取名为APP2_A1。

1.5将相应的端口添加到新建的zone中。

1.6点击New Zone ，新建一个zone，并取名为BACKUP_C0。

1.7将相应的端口添加到新建的zone中。

1.8点击New Zone ，新建一个zone，并取名为DB1_B1。

1.9 将相应的端口添加到新建的zone中。

1.10点击New Zone ，新建一个zone，并取名为DB2_B2。

1.11 将相应的端口添加到新建的zone中。

1.12将zone设置好后，点击左上角的zone config，然后点击new zone config设置config name:
1.13将之前设置好的zone添加到zone config中：。

1.14添加完成后点击，选择要启用的config名，并确定。

1.15点击，保存配置，到此zone的配置完成。

博科光纤交换机SW200E文档目录第一章、博科光纤交换机SW200E介绍 (2)第二章、博科光纤交换机SW200E配置方法 (3)1、图形管理界面介绍 (3)2、Zone的配置 (5)第三章、交换机信息收集Supportshow (16)2011年4月第一章、博科光纤交换机SW200E介绍Brocade SilkWorm 200E 交换机是4 Gbit/sec 速率的光纤通道交换机，可按需配置8－16个端口，为中小型和新用户提供了经济实用的SAN 解决方案，也为现有的SAN 提供了良好的技术升级选择。
