离子膜法电解槽扩能改造后的运行总结

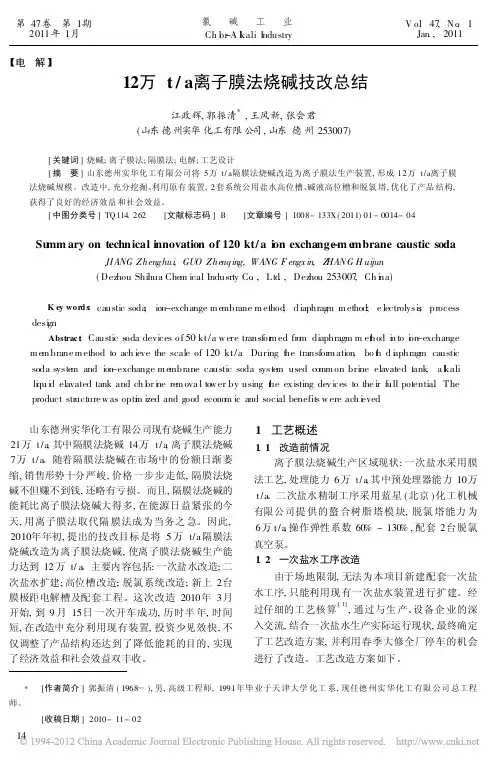

=电 解>12万t /a 离子膜法烧碱技改总结江政辉,郭振清*,王风新,张会君(山东德州实华化工有限公司,山东德州253007)[关键词]烧碱;离子膜法;隔膜法;电解;工艺设计[摘 要]山东德州实华化工有限公司将5万t/a 隔膜法烧碱改造为离子膜法生产装置,形成12万t/a 离子膜法烧碱规模。

改造中,充分挖掘、利用原有装置,2套系统公用盐水高位槽、碱液高位槽和脱氯塔,优化了产品结构,获得了良好的经济效益和社会效益。

[中图分类号]TQ 114.262 [文献标志码]B [文章编号]1008-133X (2011)01-0014-04Su mm ary on technical innovation of 120kt/a ion exchange -m e mbrane caustic sodaJI ANG Zhenghui ,GUO Zhenq ing,WANG F engx in,Z HANG H uijun(Dezhou Shihua Che m ical Indusrty Co .,Ltd .,Dezhou 253007,Ch i n a)K ey word s :caustic soda ;ion-exchange m e mbrane m ethod ;d iaphrag m m ethod;e lectrolysis ;processdesi g nAbstrac t :Caustic soda devices o f 50kt/a w ere transfor m ed fr o m diaphragm m et h od i n to i o n -exchangem e m brane m ethod to ach ieve the scale of 120kt/a .During t h e transfor m ation ,bo t h d i a phrag m caustic soda syste m and ion -exchange m e mbrane caustic soda syste m used co mm on brine elavated tank ,a l k ali li q u i d elavated tank and ch l o r i n e re m ova l to w er by using t h e ex isting dev ices to the ir full potentia.l Theproduct str ucture w as opti m ized and good econo m ic and social benefits w ere ach i e ved . 山东德州实华化工有限公司现有烧碱生产能力21万t/a ,其中隔膜法烧碱14万t/a ,离子膜法烧碱7万t/a 。

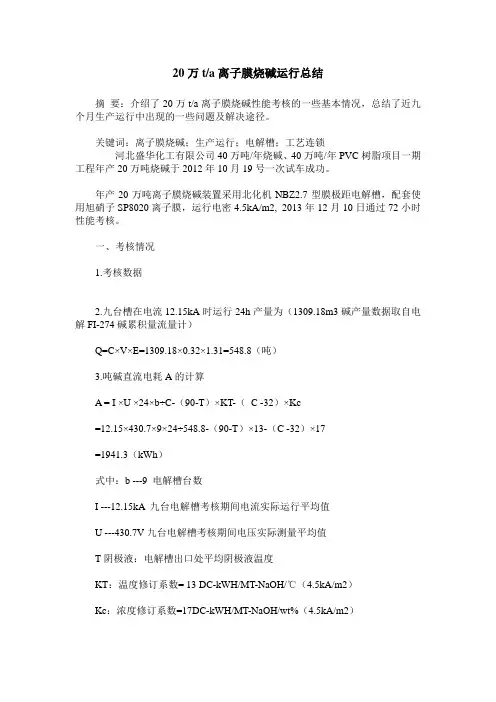

20万t/a离子膜烧碱运行总结摘要：介绍了20万t/a离子膜烧碱性能考核的一些基本情况，总结了近九个月生产运行中出现的一些问题及解决途径。

关键词：离子膜烧碱；生产运行；电解槽；工艺连锁河北盛华化工有限公司40万吨/年烧碱、40万吨/年PVC树脂项目一期工程年产20万吨烧碱于2012年10月19号一次试车成功。

年产20万吨离子膜烧碱装置采用北化机NBZ2.7型膜极距电解槽，配套使用旭硝子SP8020离子膜，运行电密4.5kA/m2, 2013年12月10日通过72小时性能考核。

一、考核情况1.考核数据2.九台槽在电流12.15kA时运行24h产量为（1309.18m3碱产量数据取自电解FI-274碱累积量流量计）Q=C×V×E=1309.18×0.32×1.31=548.8（吨）3.吨碱直流电耗A的计算A = I ×U ×24×b÷C-（90-T）×KT-（C -32）×Kc=12.15×430.7×9×24÷548.8-（90-T）×13-（C -32）×17=1941.3（kWh）式中：b ---9 电解槽台数I ---12.15kA 九台电解槽考核期间电流实际运行平均值U ---430.7V九台电解槽考核期间电压实际测量平均值T阴极液：电解槽出口处平均阴极液温度KT：温度修订系数= 13 DC-kWH/MT-NaOH/℃（4.5kA/m2）Kc：浓度修订系数=17DC-kWH/MT-NaOH/wt%（4.5kA/m2）4.考核结果河北盛华化工有限公司20万吨/年NBZ-2.7型膜极距离子膜电解槽于2012年12月10日至12月12日对九台电解槽进行了性能考核。

考核结果如下：5.考核结论由蓝星（北京）化工机械有限公司为河北盛华化工有限公司制造的年产20万吨/年NBZ-2.7型膜极距离子膜电解槽，考核数据均达到考核要求，符合合同及技术附件要求。

旭化成膜极距电解槽应用总结摘要：介绍了四台旭化成复极式高电密膜极距离子膜电解槽在河南永银化工实业有限公司全卤水工艺生产烧碱的应用情况，电解槽运行平稳，槽压低，烧碱单位耗电低。

膜极距电解槽是未来我国烧碱生产首选电解槽型。

关键词：膜极距电解槽；烧碱；应用；总结一、10万吨/年烧碱装置工艺简介永银公司10万吨/年烧碱装置采用全卤水工艺，设计上卤水使用率可根据生产实际100%调整。

卤水由盐矿供应，烧碱生产过程产生的淡盐水、废水、杂水、预处理器和凯膜过滤器排放的盐泥均进入返井罐返回盐矿。

盐矿具有4对8口对流井，单对对流井产卤能力60立方米/小时。

一次盐水采用通用的预处理加凯膜工艺，盐水系统的芒硝采用膜法除硝工艺抽出部分淡盐水由脱硝装置除去，控制盐水硫酸根含量在6.9g/l以下，脱硝装置能力400Kg/h。

二次盐水采用通用的三塔工艺。

电解采用旭化成制造的四台膜极距电解槽，离子膜为旭化成配套的F6801离子膜，单台能力2.5万吨/年。

电解槽直流供电采用1拖2方式。

氯处理采用通用工艺，硫酸干燥为2塔3级干燥，1塔和2塔下部是填料，2塔顶部设置5块泡罩塔板。

氯气压缩采用国产小透平机。

液氯采用通用低压工艺。

高纯盐酸采用二合一副产蒸汽合成炉。

二、旭化成膜极距电解槽的应用综合各公司电解槽的性能、市场占有率、价格、技术支持情况，永银化工10万吨/年离子膜烧碱装置采用旭化成公司制造的四台膜极距NCZ型电解槽。

旭化成公司供货包括电解槽、离子膜、挤压机、补膜机、部分控制阀和仪表等。

其主要性能如下：单元槽尺寸1，289×2，400mm：单元槽有效面积 2.7 m2：电流密5.0 KA/m2 ；最大电流密度 6.0 KA/m2；单槽单元槽数量；162（最多168；单元槽电压（期待最低）2.92 V （5.0 KA/m2）；离子交换膜F6801。

三、电解槽运行总结1. 电解槽产碱量电解槽运行初期由于市场和氯气平衡问题，4台电解槽没有同时投入运行或者运行电流未达到额定电流。

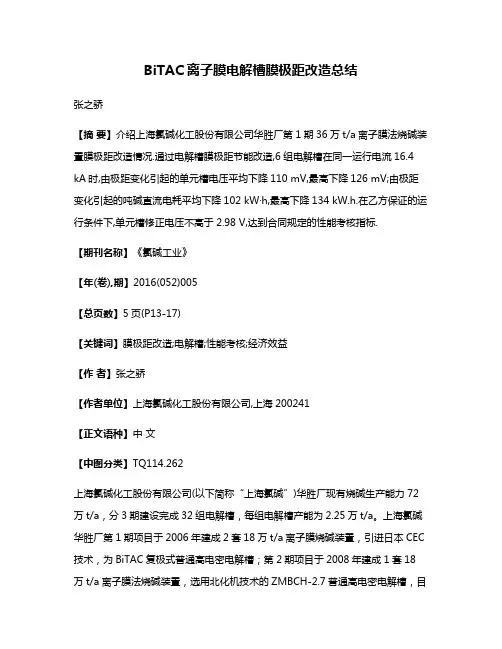

BiTAC离子膜电解槽膜极距改造总结张之骄【摘要】介绍上海氯碱化工股份有限公司华胜厂第1期36万t/a离子膜法烧碱装置膜极距改造情况.通过电解槽膜极距节能改造,6组电解槽在同一运行电流16.4 kA时,由极距变化引起的单元槽电压平均下降110 mV,最高下降126 mV;由极距变化引起的吨碱直流电耗平均下降102 kW·h,最高下降134 kW.h.在乙方保证的运行条件下,单元槽修正电压不高于2.98 V,达到合同规定的性能考核指标.【期刊名称】《氯碱工业》【年(卷),期】2016(052)005【总页数】5页(P13-17)【关键词】膜极距改造;电解槽;性能考核;经济效益【作者】张之骄【作者单位】上海氯碱化工股份有限公司,上海200241【正文语种】中文【中图分类】TQ114.262上海氯碱化工股份有限公司(以下简称“上海氯碱”)华胜厂现有烧碱生产能力72万t/a，分3期建设完成32组电解槽，每组电解槽产能为2.25万t/a。

上海氯碱华胜厂第1期项目于2006年建成2套18万t/a离子膜烧碱装置，引进日本CEC 技术，为BiTAC复极式普通高电密电解槽；第2期项目于2008年建成1套18万t/a离子膜法烧碱装置，选用北化机技术的ZMBCH-2.7普通高电密电解槽，目前8组电解槽已全部完成膜极距改造；2012年建成1套18万t/a离子膜法烧碱装置，采用NBZ-2.7电解槽，直接选用北化机膜极距电解槽技术。

根据技术协议，阴极和阳极的涂层保证寿命8年。

上海氯碱从2013年开始，对上海氯碱华胜厂第1期16组电解槽进行膜极距改造，改造的同时更换离子膜，截至目前，已有6组电解槽改造完成。

2.1 膜极距电解槽改造原因近年来，由于能源日益紧张、市场竞争更加激烈、国家对节能减排的要求更加严格，国内氯碱企业对电解槽的节能性提出了更高的目标和要求[1]。

电解槽供应商对电极的寿命保证一般是8～10年[2]。

改性隔膜扩张阳极电解槽运行总结王　宏3,郭锋刚(河北盛华化工有限公司,河北张家口075000) [关键词]电解槽;改性隔膜;扩张阳极[摘　要]介绍了河北盛华化工有限公司将普通隔膜盒式阳极电解槽改造为改性隔膜扩张阳极电解槽的运行情况,以及改性隔膜吸附、烘干、烧结的成功经验。

改造后槽电压平均降低0.17V。

[中图分类号]T Q114.262 [文献标志码]B [文章编号]1008-133X(2008)12-0014-02Summ a ry on the m od if i e d d i a phragm eletrolyzer s w ith expand i n g anodesWANG Hong,G UO Feng-ga ng(H ebei Shenghua Che m ica l I ndustr y Co.,L td.,Z hangjiakou075000,China)Key wor d s:electr olyz e r;modified diaphrag m;ex panding anodeAb stra ct:The running c ondition of modified diaphrag m electr olyz e rs with expanding anode s,which were refor m ed fr om common dia phragm elec tr olyzerswith box anode s,in Hebe i Shenghua Che m ica l I ndus2 try Co.,L td.we r e intr oduced as we ll a s succesful experiences in the ads or p ti on,dr ying and sinter of the modified diaphrag m.The ce ll voltage dr opped by average0.17V afte r ref or ma tion. 河北盛华化工有限公司(以下简称“盛华化工”)现有离子膜法烧碱6万t/a和隔膜法烧碱3万t/a。

北化机ZMBCH-2.7型离子膜电解槽运行总结
方宏伟
【期刊名称】《氯碱工业》
【年(卷),期】2009(45)11
【摘要】针对贵州金宏化工有限责任公司电解槽检修后开车出现的槽框垫片被挤出单元槽、单元槽电压上升、阴极出口软管着火喷碱、膜漏、膜有针孔等问题,分析了原因,提出防范措施及应急处理方法.
【总页数】4页(P15-17,20)
【作者】方宏伟
【作者单位】河南煤业化工集团贵州金宏化工有限责任公司,贵州,安龙,552401【正文语种】中文
【中图分类】TQ114.262
【相关文献】
1.ZMBCH -
2.7型复极式离子膜电解槽运行总结 [J], 纪玉斌;金翔宇
2.伍迪与北化机离子膜电解槽的并网 [J], 聂日丛;康献春
3.国产化离子膜电解槽运行总结 [J], 袁军;安志明;操斌;许亚洲
4.4万t/a国产化离子膜电解槽运行总结 [J], 夏月星;安志明;吴彬;操斌;艾力;刘中海;许亚洲
5.ZMBCH-2.7型复极式离子膜电解槽使用中的问题 [J], 刘秀明;康建忠;王伟红;冯博
因版权原因，仅展示原文概要，查看原文内容请购买。
