过热器焊接作业指导书

1、项目工程概况及工程量

1.1项目工程概况

过热器系统主要由前顶棚过热器、后烟道包墙过热器、低温过热器、屏式过热器、末级过热器及屏式过热器间隔管组成。具体流程：蒸汽从启动分离器经导气管进入顶棚过热器进口集箱经炉膛及水平烟道顶棚管进入烟道入口前墙上集箱，烟道前墙上集箱再分出两路，一路由后烟道前墙过热器到尾部环形集箱；一路经后顶棚过热器到后烟道后墙再到尾部环形集箱，这两路通过尾部环形集箱后，经烟道侧墙再到后烟道出口集箱，由导气管导入到中间隔墙进口集箱经中间隔墙到中间隔墙下集箱，进入低温过热器，再由低温过热器管排到低温过热器出口集箱，经过导气管到屏式过热器入口汇集集箱经过屏式过热器到屏式过热器出口汇集集箱，经过导气管到末级过热器入口汇集集箱经过末级过热器到末级过热器出口汇集集箱后成为主蒸汽。

1.2主要工程量（每台炉）

过热器焊口量如下表所示：

名称 材质 规格 数量 焊接方法 焊接材料

炉膛及水平烟道顶棚管 15CrMoG φ63.5×9 384 Ws/Ds R307/TIG-R30

炉膛及水平烟道顶棚管 SA213-T12+15CrMoG φ63.5×9 384 Ws/Ds R307/TIG-R30

后烟道顶棚管 SA213-T12+15CrMoG φ44.5×6.3 192 Ws/Ds R307/TIG-R30

后烟道前包墙 15CrMoG φ57×8.1 193 Ws/Ds R307/TIG-R30

SA213-T12+15CrMoG φ57×8.1 384 Ws/Ds R307/TIG-R30

15CrMoG φ44.5×6.3 4 Ws/Ds R307/TIG-R30

后烟道后包墙 15CrMoG φ44.5×6.3 384 Ws/Ds R307/TIG-R30

SA213-T12+15CrMoG φ44.5×6.3 192 Ws/Ds R307/TIG-R30

后烟道左侧墙 SA213-T12+15CrMoG φ63.5×9 238 Ws/Ds R307/TIG-R30

15CrMo φ63.5×9 119 Ws/Ds R307/TIG-R30

后烟道右侧墙 SA213-T12+15CrMoG φ63.5×9 238 Ws/Ds R307/TIG-R30

15CrMo φ63.5×9 119 Ws/Ds R307/TIG-R30

后烟道中间隔墙 SA213-T12+15CrMoG φ63.5×9 382 Ws/Ds R307/TIG-R30

15CrMo φ63.5×9 191 Ws/Ds R307/TIG-R30 低温过热器 12Cr1MoVG φ51×9.4 760 Ws TIG-R31

12Cr1MoVG φ51×8.7 760 Ws TIG-R31

15CrMo+12Cr1MoV φ51×8.7 760 Ws TIG-R30

15CrMoG φ57×8.5 760 Ws TIG-R30

15CrMoG φ57×8 760 Ws TIG-R30

SA213-T12+15CrMoG φ57×8 380 Ws TIG-R30

屏式过热器 SA-213T22 φ38×5.6 1680 Ws TIG-R40

SA-213T91 φ38×6.6 1680 Ws ER90S-B9

屏式过热器间隔管 SA-213T22 φ38×5.6 4 Ws TIG-R40

SA-213T91 φ38×5.6 6 Ws ER90S-B9

SA-213TP347H φ38×6.6 16 Ws H1Cr19Ni9Nb

SA-213T91 φ38×6.6 4 Ws ER90S-B9

末级过热器 SA-213T91 φ44.5×8 600 Ws ER90S-B9

SA-213T91 φ44.5×7.5 600 Ws ER90S-B9

一过出口至屏过入口连接管 SA-335P12+12Cr1MoVG φ508×80 2 Ws/Ds R307/TIG-R30

一过出口至屏过入口连接管 SA-335P12 φ508×80 10 Ws/Ds R307/TIG-R30

屏过出口至末过入口连接管 SA-335P91 φ508×70 8 Ws/Ds ER90S-B9/E9015-B9

屏过入口汇集集箱至屏过入口集箱连接管 SA-335P12 φ168×30 30 Ws/Ds R307/TIG-R30

屏过入口汇集集箱至屏过入口集箱连接管 SA-335P12+SA-336F12 φ168×30 30 Ws/Ds R307/TIG-R30

屏过出口集箱至屏过出口汇集集箱连接管 SA-335P91 φ168×30 30 Ws/Ds ER90S-B9/E9015-B9

屏过出口集箱至屏过出口汇集集箱连接管 SA-335P91+SA-336F91 φ168×30 30 Ws/Ds ER90S-B9/E9015-B9

末过入口汇集集箱至末过入口集箱连接管 SA-335P91 φ168×25 30 Ws/Ds ER90S-B9/E9015-B9 末过入口汇集集箱至末过入口集箱连接管 SA-335P91+SA-336F91 φ168×25 30 Ws/Ds ER90S-B9/E9015-B9

末过出口集箱至末过出口汇集集箱连接管 SA-335P91 φ219×40 30 Ws/Ds ER90S-B9/E9015-B9

末过出口集箱至末过出口汇集集箱连接管 SA-335P91+SA-336F91 φ219×40 30 Ws/Ds ER90S-B9/E9015-B9

主蒸汽管道 SA-335P91 φ508×80 12 Ws/Ds ER90S-B9/E9015-B9

一级过热器出口集箱 12Cr1MoVG φ508×95 1 Ws/Ds R317/TIG-R31

末级过热器入口汇集集箱 SA-335P91 φ508×70 1 Ws/Ds ER90S-B9/E9015-B9

末级过热器出口汇集集箱 SA-335P91 φ508×100 1 Ws/Ds ER90S-B9/E9015-B9

后烟道中间隔墙入口集箱 SA-335P12 φ273×65 1 Ws/Ds R307/TIG-R30

后烟道中间隔墙下集箱 SA-335P12 φ273×67 1 Ws/Ds R307/TIG-R30

后烟道下部环形集箱 SA-335P12 φ457×98 6 Ws/Ds R307/TIG-R30

包墙连接管 SA-335P12 φ219×35 58 Ws/Ds R307/TIG-R30

顶棚入口集箱连接管 SA-335P12 φ219×35 24 Ws/Ds R307/TIG-R30

2. 项目作业进度的安排

2.1过热器地面组合从4月中旬开始，施工工期为2个月，到6月中旬结束。过热器系统安装从6月上旬开始，施工工期为4个月，到10月上旬结束。

3.作业准备工作及条件

3.1作业人员的质量：

3.1.1劳动力计划

合金钢小口径管焊工：20人

合金钢大口径管焊工：10人

技术员：1人

班 长：1人

质检员：1人

3.1.2施焊人员必须经DL/T679-1999《焊工技术考核规程》考试合格，有相应项目合格证，且在有效期内。 3.1.3焊工要有高度的责任感及良好的工作作风，且要有熟练的操作技能。

3.1.4施焊人员要熟悉作业指导书，了解施焊要求，凡有与作业指导书不符之处拒绝施焊。

3.1.5焊接技术员在开工前要及时交底，使焊工了解焊接方法及工艺要求，且要及时解决现场发生的技术问题。

3.1.6焊接质检员要持证上岗，要经常深入施工现场，严把质量关，督促焊工做好自检工作及自身的二级检查工作。

3.1.7焊接检验及热处理人员要有相应专业的有效合格证书，才能进行相应的焊接检验及热处理工作。

3.2作业机械、工具、仪器、仪表的要求

3.2.1工机具计划：

序号 名 称 型号规格 单位 数量

1 逆变焊机 ZX7400G-ST 台 20

2 氩弧焊枪 把 30

3 焊条保温桶 W-3（PR-4） 只 20

4 电焊钳 300A 把 40

5 面罩 把 50

6 氩气流量计 只 30

7 去渣锤 把 20

8 锋钢凿子 把 20

9 电焊皮线 25mm2 米 1500

10 半圆锉 8＂ 把 20

所有仪表必须经过校验，合格后方可使用。

3.2.2电焊机要性能良好、运转正常，电焊机的电流表、电压表要检验合格，接地装置良好。

3.2.3电焊机要集中布置，焊机的二次线要连接牢固，统一布置，走线规范。

3.2.4氩气表检验合格，氩弧焊把及氩气带无泄露，氩气带内部要保持干燥不能受潮。氩弧焊枪导电端接触良好，氩气压力正常，气流畅通。

3.2.5电焊带应无裸漏之处，如有损坏要用黑胶布包好或更换新的。

3.2.6电焊机要有防护棚，保证其工作环境良好，保证焊接工作正常进行。

3.2.7电焊把钳随焊工习惯选用。

3.3作业环境的要求 3.3.1焊接允许的最低环境温度如下：

A-Ⅰ类(SA-106C、SA-210C、碳素钢)为-10℃。

A－Ⅱ、A－Ⅲ、B-Ⅰ类（12Cr1MoV、15CrMo低合金钢、普通低合金钢）为0℃。

B-Ⅱ、B-Ⅲ类（1Cr18Ni9Ti、1Cr20Ni14Si2中、高合金钢）为5℃。

C类钢不作规定

3.3.2焊接施工场所应搭设防护棚，做到防风、防雨、防潮、防寒，以免影响焊接质量。

3.3.3焊接场所应保证焊工有足够的施焊空间，不能影响焊工正常施焊。

3.3.4焊接场所周围5米内不允许有易燃易爆物品，如汽油、乙炔等。

3.4 焊接材料的选用和使用

3.4.1纯度≥99.95%以上的瓶装氩气。

3.4.2 钨极氩弧焊用的电极宜采用铈钨棒，规格Φ2.5mm。

3.4.3 按照图纸核对被焊母材材质，正确选用焊接材料如下表所示

序号 母材材质 焊丝 焊条

1 15CrMoG TIG-R30 R307

2 SA213-T12+15CrMoG TIG-R30 R307

3 12Cr1MoVG TIG-R31 R317

4 15CrMo+12Cr1MoV TIG-R30 R307

5 SA-213T22 TIG-R40

6 SA-213T91 ER90S-B9 E9015-B9

7 SA-213TP347H H1Cr19Ni9Nb

8 SA-335P12+12Cr1MoVG TIG-R30 R307

9 SA-335P12 TIG-R30 R307

10 SA-335P91 ER90S-B9 E9015-B9

11 SA-335P12+SA-336F12 TIG-R30 R307

12 SA-335P91+SA-336F91 ER90S-B9 E9015-B9

3.4.4 焊丝使用前应清除锈垢和油污，至露出金属光泽。

3.4.5 焊条使用前应按说明书要求进行烘干，重复烘干不得超过两次，使用时应装入温度保持在100—150℃的专用保温箱（筒）内，随用随取。

3.4.6 存放一年以上的焊条用于重要部件焊接时，如对其质量发生怀疑，应重新做出鉴定，符合要求后方准使用。

3.4.7 合金焊条、焊丝在使用应进行光谱复检。

合集下载

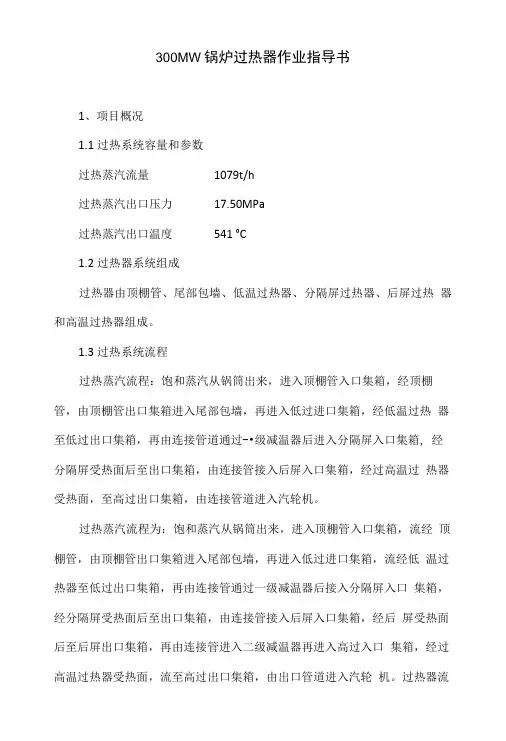

300MW锅炉过热器作业指导书.doc
