引言

本文档旨在为六年级学生提供一个关于齿轮的观察课件。通过观察齿轮，学生将能够理解齿轮的作用、结构和相关数学概念。本课件将以简洁明了的方式介绍齿轮的基本知识，并通过实际观察来加深学生对齿轮的认识。

什么是齿轮？

齿轮是一种机械传动装置，由圆盘形的轮子和圆柱形的齿组成。齿轮通过齿与齿之间的咬合传递力量和运动。它常被用于机械设备中，用于改变力量和速度的传递。

齿轮的构成和类型

齿轮的构成

齿轮有两个基本部分：轴和齿。轴是齿轮的旋转轴线，它使得齿轮能够在其上旋转。齿是齿轮的突起部分，负责传递力量和运动。 齿轮的类型

齿轮可以分为直齿轮、斜齿轮和曲齿轮等多种类型。直齿轮是最常见的一种，其齿与齿直线相平行。斜齿轮的齿与齿呈斜线形。曲齿轮的齿与齿呈曲线形状。

齿轮的作用

齿轮的传动作用

齿轮通过齿与齿之间的咬合传递力量和运动。当一个齿轮转动时，它的齿会与另一个齿轮咬合，使得另一个齿轮也开始转动。

齿轮的速度比

齿轮的速度比是指两个齿轮的转速之比。在齿轮传动中，大齿轮转动一圈，小齿轮则转动若干圈。速度比可以通过齿轮的齿数来计算。

齿轮的工作原理

齿轮传动中，齿与齿之间的咬合产生摩擦力，这种摩擦力会使得齿轮产生扭矩。齿轮传动可以改变力的方向和大小，使得机械设备能够顺利运行。 齿轮的观察实验

为了更好地理解齿轮的作用和结构，我们将进行一些观察实验。

实验材料

• 齿轮模型

• 透明塑料杯

• 铅笔

实验步骤

1. 将齿轮模型放置在透明塑料杯中，确保它们可以自由旋转。

2. 用铅笔轻轻旋转其中一个齿轮，观察其他齿轮是否会随之旋转。

3. 尝试改变两个齿轮的位置，观察它们之间的关系变化。

4. 尝试不同类型的齿轮（例如直齿轮和斜齿轮），观察它们的咬合情况。

实验结果

通过观察实验，我们可以得出以下结论： • 齿轮之间的齿数关系决定了它们的速度比。

• 齿轮之间的位置关系影响它们之间的咬合情况。

《机械设计》电子教材

编著 上海铁道大学 李小江

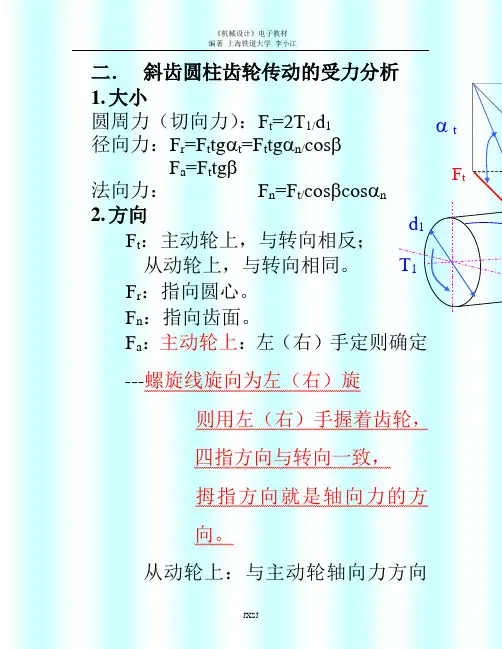

JXSJ 二． 斜齿圆柱齿轮传动的受力分析

1. 大小

圆周力（切向力）：Ft=2T1/d1

径向力：Fr=Fttgt=Fttgn/cosFa=Fttg

法向力： Fn=Ft/coscosn

2. 方向

Ft：主动轮上，与转向相反；

从动轮上，与转向相同。

Fr：指向圆心。

Fn：指向齿面。

Fa：主动轮上：左（右）手定则确定---螺旋线旋向为左（右）旋

则用左（右）手握着齿轮，四指方向与转向一致，

拇指方向就是轴向力的方向。

从动轮上：与主动轮轴向力方向 t

d1 Ft

T1 《机械设计》电子教材

编著 上海铁道大学 李小江

JXSJ 相反。

例题：二级斜齿轮力、转向、旋向分析

直齿圆柱齿轮与斜齿圆柱齿轮传动特点

一、引言

齿轮传动是机械传动中常用的一种形式，可以将输入的旋转运动转化为输出的旋转运动，具有传递大扭矩、高效率、稳定性好等特点。直齿圆柱齿轮和斜齿圆柱齿轮是两种常见的齿轮传动形式，本文将从传动特点方面进行比较和分析。

二、直齿圆柱齿轮传动特点

1. 传动精度低

直齿圆柱齿轮的主要缺陷是其传动精度低。由于直齿圆柱齿轮的啮合面积小，容易产生啮合误差和摩擦损失，导致传动精度下降。

2. 噪声大

直齿圆柱齿轮在工作时会产生较大噪声，这是因为它们的啮合面积小、啮合时冲击力大以及表面质量差等因素导致的。

3. 适用范围窄

由于其缺陷较多，直齿圆柱齿轮只适用于低速、中小功率和非精密传动等场合，而在高速、高精度和大功率传动中很少使用。

三、斜齿圆柱齿轮传动特点

1. 传动精度高

斜齿圆柱齿轮的主要优点是其传动精度高。由于斜齿圆柱齿轮的啮合面积大，啮合时冲击力小，因此能够保证较高的传动精度。

2. 噪声小

相对于直齿圆柱齿轮，斜齿圆柱齿轮在工作时产生的噪声较小。这是因为它们的啮合面积大、啮合时冲击力小以及表面质量好等因素导致的。

3. 适用范围广

由于其优点较多，斜齿圆柱齿轮适用范围广泛。它们可以用于高速、高精度和大功率传动等场合，并且在各种机器中都有广泛应用。

四、比较分析

从上述分析可以看出，直齿圆柱齿轮和斜齿圆柱齿轮各有优缺点。直齿圆柱齿轮传动精度低、噪声大、适用范围窄，但成本较低；而斜齿圆柱齿轮传动精度高、噪声小、适用范围广，但成本较高。因此，在具体应用中需要根据实际情况选择合适的齿轮传动形式。

五、结论

综上所述，直齿圆柱齿轮和斜齿圆柱齿轮都是常见的齿轮传动形式。它们各有优缺点，在具体应用中需要根据实际情况选择合适的传动形式。同时，随着科技的不断进步和发展，新型的高效、高精度的齿轮传动形式也在不断涌现，并且得到了广泛应用。

斜齿圆柱齿轮的传动特点

斜齿圆柱齿轮是一种常见的传动装置，具有以下传动特点：

1. 传动平稳：由于齿轮齿面是斜面，所以齿轮在传动过程中接触点的相对速度较小，传动平稳，振动和噪音较小。

2. 传动效率高：斜齿轮传动的传动效率较高，一般可达到95%以上。

3. 传动能力强：由于齿轮齿面是斜面，所以齿轮的接触点较多，能够分担更大的载荷，传动能力强。

4. 传动比稳定：斜齿圆柱齿轮的传动比与齿轮的不变齿距无关，只与齿轮的修形参数有关，对工作温度、轴向力等变化较稳定。

5. 安装和调整较简单：斜齿圆柱齿轮的安装和调整相对简单，只需要调整齿轮的中心距和齿轮的倾斜角度即可。

需要注意的是，斜齿圆柱齿轮也有一些缺点，如齿面磨损大，精度要求高，制造和加工难度较大等。在实际应用中，根据具体情况选择合适的传动装置。
