一期输煤设备技术台账(单式翻车机)

  • 格式：doc
  • 大小：262.50 KB
  • 文档页数：12

单式翻车机 KKS___________________ 设备名称 规格型号 制造厂家 出厂日期 使用年限 图纸编号 数 量 单式翻车机 FZI-2A-C 大连华锐 2套

设备技术规范 一、系统参数： 布置形式： 折返式 安装型式： 右型（站在进车端，面向翻车机，翻车机逆时针旋转）； 左型（站在进车端，面向翻车机，翻车机顺时针旋转）；

设备形式： C型单式翻车机 控制方式： PLC远程手动、自动和机旁手动；

适用车型： C60-C80(解列作业) 翻卸能力： 22辆/h/台 车辆长度： 11938～13976mm 车辆宽度： 3140～3243 车辆高度： 2900～3793mm 二、单式翻车机本体技术参数： 1.本系统选用2台 C型单式翻车机，两点支承，A型布置。 型号：FZI-2A-C 2.系统翻卸能力 22辆/h/台 驱 动 装 置 电动机形式：交流电机 数量 2台 3.最大翻转角度175º 翻转周期45s 电动机型号YP2.280M-8 电动机范虎、防护等级IP54; 4.翻卸重量 ＞110吨 功率90kW 电动机绝缘等级F级（温升按B级考核）

5.设备总质量150ｔ 转速990r／min 调速方式 变频调速

6.安装形式 折返式 数量2台 调整范围 3-100Hz a平台轨距 1435mm 减速器型号JZQ-1000-2-32 翻转转动方式 齿轮齿条转动 b钢轨型号 50kg／ｍ 速比 740/21.5

翻车机减速机4台。（天津制造）天津市经济开发区第七大街46号 润滑油ISO VG460 Miner oi1 传动比：1：34.392 功率：90kw 重量:1676kg 润滑脂注入点数量：北边4

南边3 说明：翻车机配两台减速机详见附图 SEW-传动设备（天津）有限公司 日期：2010年

靠车油缸： 型号UG0411R150185-230 额定压力16Ma 压车油缸：型号125\90-430 额定压力 16Ma 备注：

KKS: 9.压车机构 型式 液压压车 12..扬尘装置 型式 囊式喷水扬尘装置 压车力不大于78kN／400mm 耗水量 8-15ｔ／h

10.靠车机构 靠车方式 液压靠车 喷嘴型号 3／4BD-8（不锈钢材质）

靠车力 给予车辆一侧测墙立柱内倾总弯矩值不大于235kN

喷嘴数量 26个 压力 0.6-105kPa 布置形式 机上和地面共四排

11.振动器 型式 激振动器型号

激面式

B-11A

接口位置 联络会定 接口管径 DN=Φ89×4 水泵型号 DG12-25 扬程 155.4 流量 16m³／h 电动机型号 Y160L(水泵配带)

激振力 ≤18kN 功率 15kM 水箱容积 8m3 供电方式 三相三线380v／220v;50Hz 数量 8台

备注：

KKS: 一、翻车机 设备名称 规格型号 单位 数量 产地 生产产家 备注

电磁球阀 M35ED6C1X\3500C24N9K4 个 2 德国 力士乐 电磁溢流阀 DBW10B-2-5X\100U6AG24NK4 个 2 德国 力士乐 插装溢流阀盖板 LFA40DBU2A2-7X/100A05 个 2 德国 力士乐 电磁换向阀 4WE10C-3X\CU24NGK4 个 2 德国 力士乐 减压阀控制盖板 LFA25DB2-7X/050 个 8 德国 力士乐 减压阀插装阀 DR30-5-5X\100Y 个 8 德国 力士乐 单向阀 DF-F50K1 个 60 德国 力士乐 压力继电器 HED8DP1X\100K14AS 个 12 德国 力士乐 电磁球阀 M35ED6C1X\3500C24N9K4 个 12 德国 力士乐 电磁溢流阀 DBW10B-2-5X\100U6AG24NK4 个 2 德国 力士乐 （2）、翻车机本体 轴套（一） 1 大连华锐 弹簧（-） 1 大连华锐 轴（-） 2 大连华锐 轴（二） 2 大连华锐 轴（三） 2 大连华锐 轴（四） 2 大连华锐 套（一） BD25A/WA(90º)-II-900 个 1 大连华锐 套（二） 1 大连华锐 油杯 M10×1 个 2 大连华锐

液位液温计 YWZ-200T 个 1 大连华锐 0型密封圈 30×3.1 个 50 大连华锐 O型密封圈 35.5×3.55G 个 2 大连重工。起重 O型密封圈 50.0×3.55G 个 2 大连重工。起重 0型密封圈 16×2.4 个 50 大连华锐 0型密封圈 13×1.9 个 50 大连华锐 0型密封圈 85×3.55G 个 2 大连重工.起重 0型密封圈 40.0×3.55G 个 2 大连重工.起重 耐油橡胶 垫圈 14 个 12 大连重工.起重 胶管接头 13×1.9 个 5 大连华锐 翻车机变频电机 台 2 大连 大连第二电机厂 设备名称 规格型号 制造厂家 出厂日期 使用年限 图纸编号 数 量 2.拨车机 ZD-4000 大连华锐 2台

设备技术规范 一、重车调车技术参数，但不限于此: 1.型式及数量：右型1台、左型1台 2.拖动方式 立式驱动单元

3.牵引力

额定牵引定数 2400t 后钩额定牵引力不小于 400KN 前钩额推力 100KN 后钩许用最大瞬时牵引力 550KN 前钩许用最大瞬时推力不小于 150KN 4.速度

工作速度不小于0.8m/s

返回速度不小于0.8m/s 挂钩速度0.1-0.3m/s

5.行走机构 拖动方式 齿轮齿条转动自带清扫装置 工作行程 62m 行走轨距 1500mm 行走轨中心距铁路线中心距 5350mm 行走型号 50kg/m

铁路轨型号 50kg/m KKS: 调速方式 变频调速起动时间＜8S 行走轮轮距 121810mm 最大轮压 25t 导向轮轮距 11410mm 导向轮直径 600mm 驱动电机型号 YP2315S-6; 功率 75kM 转速 990/min 防护等级 IP54 电动机绝缘等级 F（温升按B级考核） 数量 5台 减速器型号 看不见铭牌 速比 数量 5台 备注

二、拨车机 设备名称 规格型号 单位 数量 产地 生产产家 备注 电磁溢流阀 DBW10B-2-5X/200U6EG24 N9K4 个 2 德国 液控单向阀 Z2S10-2-3X 个 2 德国 轴套叠加式溢流阀 Z2DB10VC2-4X/315 个 2 德国 叠加减压阀 ZDR6DP2-4X/75Y 个 4 德国 套（三） 个 2 大连华锐 轴“（五） 个 2 大连华锐 套（六） 个 2 大连华锐 下沟耳孔衬套 个 4 大连华锐 上钩耳孔衬套 个 4 大连华锐 0型密封圈 16×2.4 个 100 大连华锐 0型密封圈 20×2.4 个 100 大连华锐 油杯 M10 个 8 大连华锐 固定轮 个 2 大连华锐 导向轮 个 2 大连华锐 单齿条油缸 个 2 大连华锐 车钩 个 1 大连华锐 拨车机变频电机 台 8 大连 大连第二电机厂

KKS___________________ 设备名称 规格型号 制造厂家 出厂日期 使用年限 图纸编号 数 量

3.推车机 KD-1200 大连华锐 2台

设备名称 规格型号 单位 数量 产地 生产产家 备注 减速机 JZQ-100-2-32 台 4 制动器 DTIIGP4306 台 4 O型密封圈 16*2.4 台 4 电动机型号 YPZ208S-6(立式） 台 4

KKS___________________ 设备名称 规格型号 制造厂家 出厂日期 使用年限 图纸编号 数 量

迁车台 QC-1 大连华锐 2台

设备技术规范 型号 QC-1 形式 销齿转动 额定载重量 30t 最大载重量 110t 安装方式 右型、左型 对空车股道数 两股道 外形尺寸（长×宽×高） 14250×4100×5400mm 拖动方式 销齿转动

工程行走速度 0.72m/s 对位速度 0.15-0.3m/s 迁车行程 13000mm 行走轨程 13000/6980mm 最大轮压 20t 行走轨型号 50kg/m 驱动电机型号 YP220L-8 功率 15kW 转速 730r/min 防护等级 IP54 电动机绝缘等级 F级（温升按B级考核） 制动器型号 YWZ5-200/E309D30，T300 数量 2台 调速方式 变频调速 减速器型号 MC2PLSF04 速比17.1154 加注：VG460 数量 2台 平台 缓冲器许最大接车速度 0.8m/s 平台轨型号 50kg/m 供电方式 挂揽（三相四线380V/22V;50Hz） 电压 380/220V 总功率 50kW 声讯设施 声光报警 设备总质量 46t 二、安全止挡器技术参数 一、单向止挡器技术参数

型号 DZ-1 型号 AZ-1 型式 机械式 型式 机械式 适用轨道型号 50kg/m 适用轨道型号 50kg/m 设置位置 空车线迁车台出车端 设置位置 重车线迁车迁车端 设备总质量 101t 设备总质量 配电装置 11.1t 1.电气设备及控制系统 IP42 控制室内电气设备 TP42 电动机 IP54 就地控制箱 IP54 就地控制箱 2.保护措施 全部工艺 流程采用单机手动和自动两种控制方式

3.可编程序控制器 型号 AB 数量 1套 KKS___________________

合集下载

火电厂输煤(PPT39页)

火电厂输煤(PPT39页)


（4）环式破碎机
2、带式输送机
3、其它辅助装置
• 给配煤装置：叶轮式给煤机、电磁振动式给 煤机、皮带式给煤机，将一定的煤量从两个 相距很近的一处 转移到另一处。
• 除铁装置：用电磁方式将煤中的金属物分离 出来的设备。
• 计量设备：电子轨道衡、电子皮带称 • 木屑分离器：除去煤中的木块、碎布、稻草
1、直接空冷系统
空冷凝汽器
2、混合式凝汽器间接空冷系统
空冷器
3、表面式凝汽器间接空冷系统
4、装设空冷系统的条件
建厂地区缺水，燃用当地劣质低价煤，海拔 高度、环境温度、风向、风速和大气逆温 层适当等
•
9、 人的价值，在招收诱惑的一瞬间被决定 。2021/8/252021/8/25Wednes day, August 25, 2021
•
16、业余生活要有意义，不要越轨。2021/8/252021/8/25August 25, 2021
•
17、一个人即使已登上顶峰，也仍要 自强不 息。2021/8/252021/8/252021/8/252021/8/25
谢谢大家
•
9、 人的价值，在招收诱惑的一瞬间被决定 。2021/8/252021/8/25Wednes day, August 25, 2021
破碎方法：压碎、屁碎、折断、磨碎和击碎
（1）煤筛
原煤在破碎机之前筛分将符合磨煤机要求 的小于或等于30mm的部分直接送入原煤仓， 其余部分送入破碎机进行破碎后再送入原 煤仓
分类：滚筒筛、滚轴筛、滚动筛、振动筛、 共振筛和概率筛
（2）锤击式破碎机
（ 3）反击式破碎机
1、后反击板 2、带弹簧的拉杆 3、前反击板 4、拉杆 5、8、机壳 6、转子 7、锤板
输煤程控系统技术说明书(中英文版)

输煤程控系统技术说明书(中英文版)

输煤程控系统the coal conveying control system技术说明书Technical Instruction技术说明书Technical Instruction本技术说明书适用于输煤设备程控系统。

This technical instruction only used coal conveying equipment control system.一、工程概况及控制对象1. Engineering overview & Control objective本工程输煤程控系统由卸煤系统、储煤系统、运煤系统、配煤系统等组成。

This project coal conveying control system made up of coal unloading system, coal storage system, coal conveying system, coal blending system etc.二、控制系统概况及硬件组成2. Control system overview & hardware输煤程控采用PLC+上位机，构成一套完整的监控系统。

PLC系统选用MODICON 的QU系列产品，并且PLC采用双机热备系统。

利用PLC对整个输煤系统中的设备进行数据采集和控制，并通过以太网把数据送给上位机显示，接受上位机发出的指令。

Coal conveying control system using PLC+ upper machine make up a comprehensive monitor system. PLC select QU series products from MODICON, and the dual-machine hot standby system. Equipment Data collection and control of the whole coal conveying system by using PLC, delivery the data for upper machine display through the Ethernet, receive the instruction from the upper machine.系统设置1个主站和2个远程I/O站。

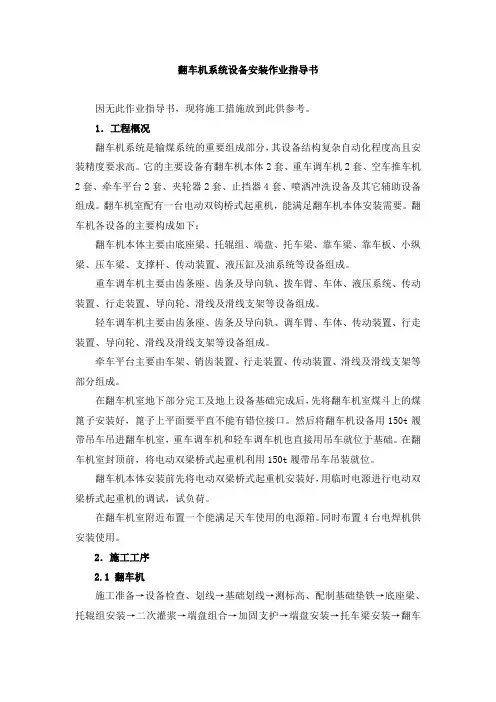

翻车机系统设备安装作业指导书
