35KV甲母送电

35KV电网跳闸后送电操作规程
我公司电网电压等级多,容量大,为防止在因意外停电后再次送电有可能对人员,设备带来安全威胁，确保送电安全，特制订以下规程。

一、全公司电网在因异外原因跳闸后，配电室（合成、硝盐）配电工首先检查停电情况，有无异常未脱扣的断路器。

对失电未脱扣的设备按安全操作规程作复归处理。

对不能复归的设备作好记录,联系维修检查。

硝盐配电室重点检查：1#-5#风机、硝盐主变。

合成配电室重点检查：1#-6#主变一、二次空气断路器、各台高压柜。

二、通知电维修工检查处理异常的设备，联系调度有无人员报告电器设备异常情况。

然后根据调度指令先送出各工段低压电。

三、在送6000V高压电之前，维修电工应检查无人值班配电室（加压硝酸、直转配电室）有无未跳闸的设备（重点检查“三合一”机组运行柜及及短路柜，联合压缩机高压柜），对未跳闸的设备人工分闸，并作好记录。

四、配电工在电维修工签字确认各无人值班配电室应分闸设备均分闸后才能按送电操作规程送出各回路6000V高压电，然后再到硝盐配电室按操作规程送出各岗位低压电。

加压硝酸及新硝铵由维修电工按操作规程送电。

以上制度从下发之日起执行。

批准：审核：张启于编制：机电仪车间。

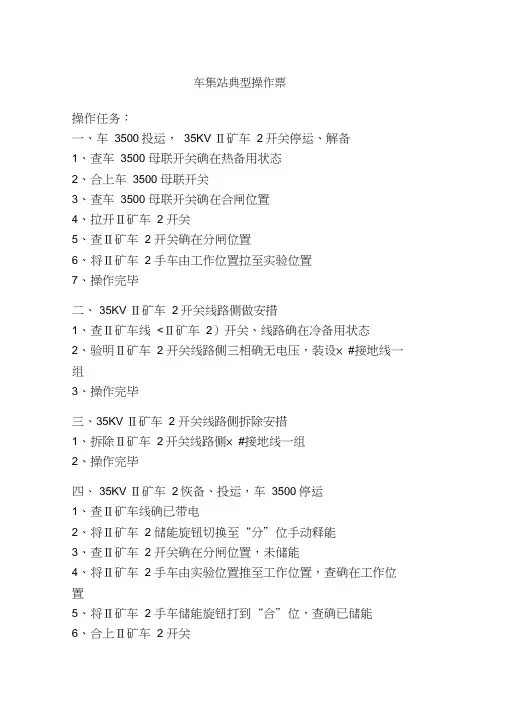

车集站典型操作票操作任务：一、车3500投运，35KV Ⅱ矿车2开关停运、解备1、查车3500 母联开关确在热备用状态2、合上车3500 母联开关3、查车3500 母联开关确在合闸位置4、拉开Ⅱ矿车 2 开关5、查Ⅱ矿车 2 开关确在分闸位置6、将Ⅱ矿车 2 手车由工作位置拉至实验位置7、操作完毕二、35KV Ⅱ矿车2开关线路侧做安措1、查Ⅱ矿车线<Ⅱ矿车2）开关、线路确在冷备用状态2、验明Ⅱ矿车 2 开关线路侧三相确无电压，装设× #接地线一组3、操作完毕三、35KV Ⅱ矿车 2 开关线路侧拆除安措1、拆除Ⅱ矿车2开关线路侧× #接地线一组2、操作完毕四、35KV Ⅱ矿车2恢备、投运，车3500停运1、查Ⅱ矿车线确已带电2、将Ⅱ矿车 2 储能旋钮切换至“分”位手动释能3、查Ⅱ矿车 2 开关确在分闸位置，未储能4、将Ⅱ矿车 2 手车由实验位置推至工作位置，查确在工作位置5、将Ⅱ矿车 2 手车储能旋钮打到“合”位，查确已储能6、合上Ⅱ矿车 2 开关7、查Ⅱ矿车 2 开关确在合闸位置，且已带负荷运行8、拉开车3500 母联开关9、查车3500 母联开关确在分闸位置10、操作完毕五、车3500、6100投运，1#主变停运、解备、作安措。

1、查车3500 母联开关确在热备用状态2、合上车3500 母联开关3、查车3500 母联开关确在合闸位置4、查6100 母联开关确在热备用状态5、合上6100 母联开关6、查6100 母联开关确在合闸位置7、投入6100 母联闭锁备自投压板8、查1#、2#主变确已并列运行9、拉开6101 开关10、拉开3501 开关11、查6101 开关确在分闸位置12、拉开6101 甲刀闸，检查确已拉开13、查车3501 开关确在分闸位置14、将车3501 手车由工作位置拉至检修位置15、在1#主变高压侧验明三相确无电压后装设× #接地线一组16、在1#主变低压侧验明三相确无电压后装设× #接地线一组17、操作完毕六、1#主变拆除安措1、拆除1#主变低压侧× #接地线一组2、拆除1#主变高压侧× #接地线一组3、操作完毕七、1#主变恢备、投运。

中国化学工程第六建设公司新浦化学（泰兴）有限公司20万吨/年VCM工程35KV总降/变配站受送电方案审批：日期2006-09-12 审核：日期2006-09-12 编制：日期2006-09-12中国化学工程第六建设公司新浦VCM项目部35KV总降/变配站受送电方案1、编制说明2、编制依据3、工程概况4、受送电前准备5、受送电前检查工作与模拟试验6、受送电操作7、质量安全保证措施8、人力计划安排9、主要施工机具1编制说明为确保35KV总降及变配站安全可靠受、送电特编制本方案，受、送电前检查，受、送电操作步骤必须严格执行本方案规定。

2、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程3、工程概况3、1系统的运行方式35KV系统为两路进线，线路变压器接线，单母线分段运行，不设分段开关。

10KV系统为单母线分段运行，设分段开关，自动投切，有两台压变避雷器柜，4路10/0.4KV变压器馈电输出。

继电保护系统采用综合保护继电器，进线柜、馈电柜的断路器操作在本柜上执行。

35KV、10KV操作系统电源为直流220V，由直流屏提供。

设置一套智能监控系统，与全厂主监控系统联网通讯，实时监控。

3、2主要设备实物工作量设备名称技术参数单位数量备注油侵式变压器 35KV 12500KVA 台 2干式变压器 10KV 1000KVA 台 2干式变压器 10KV 2000KVA 台 210KV高压柜台 23直流屏台 3低压开关柜台 604、受送电前准备4.1 配电室土建工程、装饰工程已完工，并通过管理公司验收。

4.2 受电后无法进行的和影响运行安全的电气安装工程已施工完毕。

4.3 受电后无法进行的和影响运行安全的电气调试工作已完毕。

4.4 直流系统有稳定电源，并已投入运行。

4.5 保护性网门、盖板以及所有与受电部分隔绝的安全措施齐全。

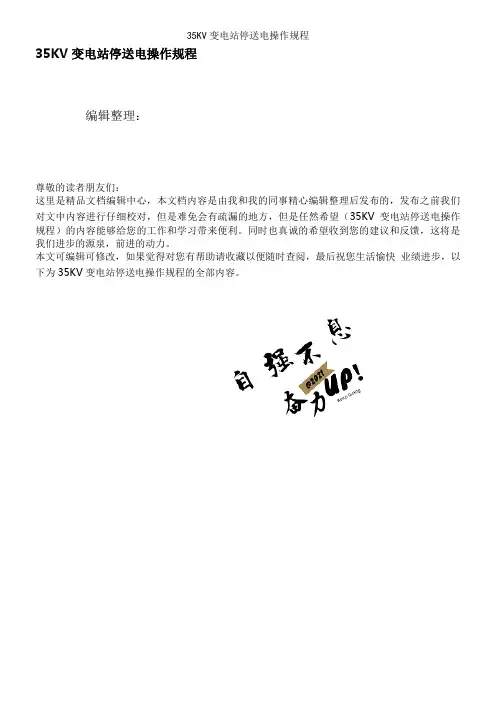

35KV变电站停送电操作规程
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（35KV变电站停送电操作规程）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为35KV变电站停送电操作规程的全部内容。
