PLC在机械手控制系统中的应用PLC在机械手控制系统中的应用机械手是通过电气信号控制系统，以柔性、快速、精准的方式实现物品的抓取、移动和放置等动作的高科技装备。
机械手控制系统是机械手的核心部件，也是机械手实现智能化、自动化生产的基础。
PLC(可编程控制器)是应用最为广泛的控制器之一，它在机械手控制系统中起着至关重要的作用。
本文将介绍PLC在机械手控制系统中的应用。
一、PLC的基本原理PLC是一种可编程的数字电子控制器，它具有灵活性、可靠性、可扩展性、可编程性等特点。
PLC的核心是CPU(中央处理器)，其功能主要包括信号采集、信号处理、运算、控制输出等。
PLC将实现控制的程序经过编程装载到内部存储器中，通过读写操作，将输入信号经过处理和比较后产生输出信号，实现对机械手的控制。
二、PLC在机械手控制系统中的应用1.控制机械手的运动机械手的运动包括关节运动和连杆运动，这些运动是由电机驱动的。
PLC可以根据机械手的设计规格，编写相应的运动控制程序，实时监测机械手各个关节的运动位置、速度和加速度等参数，并在需要的时候改变机械手的运动速度和位置，从而控制机械手的运动轨迹和抓取动作。
2.检测机械手与工件的距离和力度机械手与工件之间的物理接触是实现抓取、移动和放置的重要环节。
因此，PLC在机械手控制系统中的另一个应用是检测机械手与工件之间的距离和力度。
PLC可以通过搭载各种传感器来实现对机械手与工件之间的距离感知和力度监测，这些传感器包括接近开关、压力传感器、负载传感器、激光测距仪等。
3.控制机械手的柔顺性和定位精度机械手的工作环境往往比较复杂，需要具有一定的柔顺性和定位精度。
PLC可以通过编写自适应控制算法，在机械手的运动过程中实现柔顺性和定位精度的控制，从而保证机械手在不稳定的环境下的正常运行。
4.采集和处理数据机械手的控制系统中，常常需要采集和处理大量的电气信号和工艺数据，以便进行控制和优化。
PLC具有强大的数据采集和处理能力，能够实时采集、传输各种类型的数据信号，通过编程实现对数据的处理和分析，实现对机械手控制系统的优化和智能化。
前言随着我国工业生产的飞跃发展，自动化程度的迅速提高，实现工件的装卸、转向、输送或操持焊枪、喷枪、扳手等工具进行加工、装配等作业的自动化，已愈来愈引起人们的重视。
机械手是在机械化、自动化生产过程中发展起来的一种新型装置。
近年来，随着电子技术特别是电子计算机的广泛应用，机器人的研制和生产已成为高技术领域内迅速发展起来的一门新兴技术，它更加促进了机械手的发展，使得机械手能更好地实现与机械化和自动化的有机结合。
机械手是模仿着人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。
在工业生产中应用的机械手被称为“工业机械手”。
机械手虽然目前还不如人手那样灵活，但它具有能不断重复工作和劳动、不知疲劳、不怕危险、抓举重物的力量比人手大等特点，因此，机械手已受到许多部门的重视，并越来越广泛地得到了应用，生产中应用机械手可以提高生产的自动化水平和劳动生产率；可以减轻劳动强度、保证产品质量、实现安全生产；尤其在高温、高压、低温、低压、粉尘、易爆、有毒气体和放射性等恶劣的环境中，它代替人进行正常的工作，意义更为重大。
本文将通过西门子PLC控制机械手，PLC是可编程控制器（Programmable Logic Controller）的简称，是在继电顺序控制基础上发展起来的以微处理器为核心的通用的工业自动化控制装置。
随着电子技术和计算机技术的迅猛发展，PLC的功能也越来越强大，更多地具有计算机的功能。
目前PLC已经在智能化、网络化方面取得了很好的发展。
该系统利用西门子PLC，在步进电机驱动下，完成对机械手在搬运过程中的下降、夹紧、上升、右旋、下降、放松、上升、左旋等全过程自动化控制，并对非正常情况实行自动报警和自动保护，实现企业的机电一体化，提高企业的生产效率。
1机械手概述1.1机械手简介机械手是模仿着人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。
它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。
电气控制与PLC课程设计
课程设计（论文）任务书
课程：电气控制与PLC课程设计
题目：机械手控制系统设计
学院专业班
任务起止日期：20XX 年XX 月XX 日至20XX 年XX 月XX 日
学生姓名学号
指导教师
教研室主任20XX年月日审查
院长(系主任) 20XX年月日批准
注：1、此任务书应由指导教师填写。
2、此任务书必须在课程设计开始前下达给学生。
学生送交成果日期
学生签名
Ps:
设备概况
机械手在专用机床及自动生产线上应用十分广泛，主要用于搬动或装卸零件的重复动作，以实现生产自动化。
本设备为一搬物机械手，其动力来源于液压系统。
(1) 工艺介绍
机械手搬运工件动作示意图，如图3所示。
左上角为原点位置，工件按下降→夹紧→上升→右行→下降→松开→上升→左行回原点为一个工作周期。
上升／下降、左行／右行、夹紧／松开动作均使用电磁阀控制液压系统实现，动作顺序由行程开关和定时器进行控制。
(2) 操作面板
该系统的控制方式由操作面板的转换开关箭头指向的位置决定(见图4)，设计时要求能完成手、自动操作方式控制功能。
图3 机械手动作示意图
图4 操作方式面板布置图。
机械手的PLC控制程序摘要本设计利用PLC控制程序调试，能够完成机械手的下降，夹紧，上升，右移，下降，松开，上升，左移等一系列的动作，完全符合现实工业生产的需要，经触摸屏模拟调试效果良好，其连续性运行或手动的操作都符合要求，整个程序符合自动化的生产的要求。
本文配有动作示意图，I/O分配表，I/O连接图，梯形图和触摸屏画面，同时有程序的详细分析。
关键词：机械手；自动化；可编程控制器PLC；触摸屏目录摘要 (1)1. 概述 (4)2. 控制要求 (4)2.1. I/O连接图 (5)2.2. 程序解释 (6)2.3. 完整梯形图如下所示 (11)2.4. 触摸屏画面 (14)3. PLC应注意的问题及解决方法 (15)3.1工作环境 (15)3.1.1 温度 (15)3.1.2 湿度 (15)3.1.3 震动 (15)3.2 空气 (15)3.3安装与布线 (16)3.4 外部安全 (16)3.5 PLC的接地 (16)4.结束语 (16)5.参考文献 (16)1.概述机电一体化在各个领域的应用，机械设备的自动控制成分显来越来越重要，大机械手是一种模仿人体上肢运动的机器，它能按照预定要求输送工种或握持工具进行操作的自动化技术设备，对实现工业生产自动化，推动工业生产的进一步发展起着重要作用。
本设计采用PLC作为控制机对工业机械手进行控制及监控。
它能按照生产工艺的要求，遵循一定的程序、时间和位置来完成工件的传送和装卸，从而大大改善工人的劳动条件，显著地提高劳动生产率工业机械手可以代替人手的繁重劳动，显著减轻工人的劳动强度，提高劳动生产率和自动化水平。

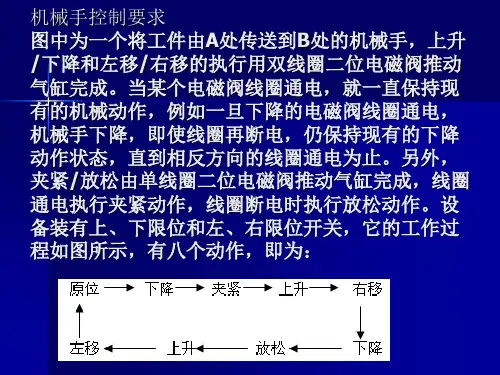

2.控制要求如图所示是一台机械手传送工件机械运动状态示意图，其作用是将工件从Ａ点传递到Ｂ点。
机械手的初始置位停在原点，按下启动后按钮后，机械手将下降—夹紧工件延时2秒-上升-右移-再下降-放松工件延时2秒-再上升-左移完成一个工作周期。
机械手的下降、上升、右移、左移等动作转换，是由相应的动作开关来控制的，而夹紧和放松的转换是有时间来控制的气动机械手的升降和左右移行作分别由两个具有双线圈的两位电磁阀驱动气缸来完成，其中下降与上升对应电磁阀的线圈分别为YV3与YV1，右行、左行对应电磁阀的线圈分别为YV2与YV4。
