一、实验目的1. 理解通信原理的基本概念和原理。

2. 掌握通信系统的基本组成和各部分的功能。

3. 熟悉通信信号的基本处理方法。

4. 培养实验操作能力和分析问题、解决问题的能力。

二、实验内容1. 通信系统基本组成实验2. 通信信号调制与解调实验3. 通信信道传输特性实验4. 通信系统误码率实验三、实验仪器1. 通信原理实验箱2. 双踪示波器3. 数字信号发生器4. 信号分析仪四、实验原理1. 通信系统基本组成实验：了解通信系统的基本组成，包括信源、信道、信宿和变换器等。

2. 通信信号调制与解调实验：掌握模拟调制、数字调制的基本原理，以及相应的调制和解调方法。

3. 通信信道传输特性实验：了解通信信道的传输特性，包括频率响应、时延特性和噪声特性等。

4. 通信系统误码率实验：掌握通信系统误码率的计算方法，以及影响误码率的因素。

五、实验步骤1. 通信系统基本组成实验（1）观察实验箱各模块的功能和连接方式；（2）按照实验指导书的要求，连接实验电路；（3）进行实验操作，观察实验现象，记录实验数据。

2. 通信信号调制与解调实验（1）按照实验指导书的要求，设置调制参数和解调参数；（2）进行调制和解调实验，观察实验现象，记录实验数据；（3）分析实验结果，验证调制和解调的正确性。

3. 通信信道传输特性实验（1）设置不同的信道参数，观察信道对信号的影响；（2）分析信道传输特性，记录实验数据；（3）计算信道传输特性指标，如信噪比、误码率等。

4. 通信系统误码率实验（1）设置不同的误码率，观察误码率对通信系统的影响；（2）分析误码率与信道、调制、解调等因素的关系，记录实验数据；（3）计算通信系统误码率，验证实验结果。

六、实验结果与分析1. 通信系统基本组成实验实验结果显示，通信系统由信源、信道、信宿和变换器等部分组成，各部分之间通过信号传输实现信息交流。

2. 通信信号调制与解调实验实验结果显示，调制和解调过程可以有效地将信息信号转换为适合信道传输的形式，并恢复出原始信息。

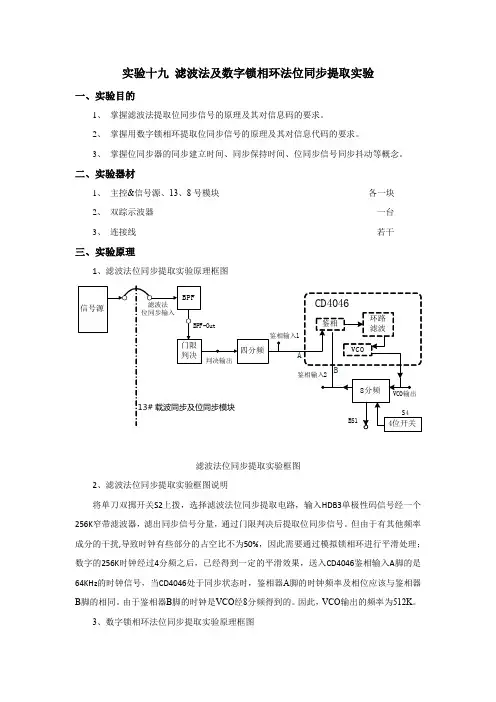

实验十九滤波法及数字锁相环法位同步提取实验一、实验目的1、掌握滤波法提取位同步信号的原理及其对信息码的要求。

2、掌握用数字锁相环提取位同步信号的原理及其对信息代码的要求。

3、掌握位同步器的同步建立时间、同步保持时间、位同步信号同步抖动等概念。

二、实验器材1、主控&信号源、13、8号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、滤波法位同步提取实验原理框图滤波法位同步提取实验框图2、滤波法位同步提取实验框图说明将单刀双掷开关S2上拨，选择滤波法位同步提取电路，输入HDB3单极性码信号经一个256K窄带滤波器，滤出同步信号分量，通过门限判决后提取位同步信号。

但由于有其他频率成分的干扰,导致时钟有些部分的占空比不为50%，因此需要通过模拟锁相环进行平滑处理；数字的256K时钟经过4分频之后，已经得到一定的平滑效果，送入CD4046鉴相输入A脚的是64KHz的时钟信号，当CD4046处于同步状态时，鉴相器A脚的时钟频率及相位应该与鉴相器B脚的相同。

由于鉴相器B脚的时钟是VCO经8分频得到的。

因此，VCO输出的频率为512K。

3、数字锁相环法位同步提取实验原理框图数字锁相环位同步提取实验原理框图4、数字锁相环法位同步提取实验框图说明锁相法位同步提取是在接收端利用锁相环电路比较接收码元和本地产生的位同步信号的相位，并调整位同步信号的相位，最终获得准确的位同步信号。

4位拨码开关S3设置BCD 码控制分频比，从而控制提取的位同步时钟频率，例如设置分频频率“0000”输出4096KHz 频率，“0011”输出512KHz频率，“0100”输出256KHz频率，“0111”输出32KHz频率。

数字锁相环(DPLL)是一种相位反馈控制系统。

它根据输入信号与本地估算时钟之间的相位误差对本地估算时钟的相位进行连续不断的反馈调节，从而达到使本地估算时钟相位跟踪输入信号相位的目的。

DPLL 通常有三个组成模块：数字鉴相器(DPD)、数字环路滤波器(DLF)、数控振荡器(DCO)。

通信原理实验报告AM调制实验报告：AM调制实验1.实验目的：了解AM调制的原理，并通过实验观察并验证AM调制过程。

2.实验仪器：-函数信号发生器-带宽可调的示波器-模拟电路实验板-电压表3.实验原理：AM调制是一种将调制信号的幅度变化作用在载波上的调制方式。

AM调制的过程可以通过以下公式表示：信号载波：c(t) = A_c * cos(2 * π * f_c * t)调制信号：m(t) = A_m * cos(2 * π * f_m * t)调制过程：s(t)=(1+k_a*m(t))*c(t)其中，A_c为载波的幅度，A_m为调制信号的幅度，f_c为载波频率，f_m为调制信号的频率，k_a为调制系数。

4.实验步骤：1)将函数信号发生器的输出信号与实验板上的载波输入端相连，调整函数信号发生器的频率为f_c。

2)将函数信号发生器的信号输入m(t)与实验板上的调制信号输入端相连，调整函数信号发生器的频率为f_m。

3)调整函数信号发生器的幅度为A_m，调整实验板上的幅度调节旋钮为k_a。

4)将实验板上的输出端与示波器相连，观察并记录示波器上的波形。

5)通过调整示波器的水平和垂直缩放，观察调制波的特征和调制系数对波形的影响。

6)测量电压表上的数值，计算出调制信号的幅度。

5.实验结果：实验过程中观察到载波和调制信号的波形均为正弦波，并且可以通过示波器的放大和缩小进行调整观察。

调制系数k_a的改变会使调制波的振幅发生变化，验证了调制信号的幅度变化作用在载波上的效果。

6.实验结论：AM调制是一种将调制信号的幅度变化作用在载波上的调制方式。

通过实验验证了调制信号的幅度变化对载波的影响。

AM调制可以用于无线电广播、电视、通信等领域，是一种常用的调制方式。

7.实验思考：通过调节示波器观察波形可以发现，调制信号的频率和载波的频率存在相互干扰的现象。

这是因为在AM调制过程中，调制信号的频率会影响载波的相位，进而影响到波形的形状。

海南大学课程论文课程名称：通信原理设计型实验题目名称：数字信号传输系统分析与简单设计学院：信息科学技术学院专业班级：10 电子信息工程姓名：学号：201016013100指导老师：周又玲评阅意见评阅成绩评阅教师：2013年月日目录一.设计目的和任务 (1)二.设计内容 (1)1.数字基带信号传输设计 (1)(1).AMI(Alternative Mark Inversion)编码 (1)(2).HDB3(High Density Bipolar of order 3code)编码 (1)(4).HDB3编码解码程序： (2)2.数字带通传输系统设计 (3)(1).振幅键控（Amplitude Shift Keying，英文缩写为ASK） (3)(2).ASK调制仿真程序： (4)(3).频移键控（frequency-shift keying，英文缩写FSK） (5)(4).2FSK调制仿真程序： (6)三.仿真结果与结果分析 (9)1.HDB3仿真 (9)2.2ASK仿真 (11)3.2FSK仿真 (13)四.总结与实验心得 (14)参考资料附录一.设计目的和任务1.了解并尝试设计数字基带信号调制器和解调器，模拟对二进制信号的基带传输。

2.了解并尝试设计一种或多种类型的数字带通传输系统，对二进制信号进行二进制数字调制。

3.比较数字基带信号传输和数字带通传输系统的不同。

二.设计内容1. 数字基带信号传输设计未经调制的数字信号所占据的频谱是从零频或更低频率开始，称为数字基带信号，这种不经载波调制而直接传输的数字基带信号系统便称为数字基带传输系统。

(1).AMI(Alternative Mark Inversion)编码AMI的汉语全称是信号交替反转码，为极性交替翻转码，分别有一个高电平和低电平表示两个极性。

编码规则是消息代码中的“0 ”不变，消息代码中的“1”交替变换为“+1”和“-1”。

AMI码的优点是没有直流成分，且高频低频分量少，能量集中在频率为1/2码速处；编解码电路简单，且可利用传号极性交替这一规律观察误码情况，是较为常用的传输码型之一。
