半导体物理知识点梳理

  • 格式：doc
  • 大小：284.00 KB
  • 文档页数：6

半导体物理考点归纳 一· 1.金刚石 1) 结构特点： a. 由同类原子组成的复式晶格。其复式晶格是由两个面心立方的子晶格彼此沿其空间对角线位移1/4的长度形成 b. 属面心晶系，具立方对称性，共价键结合四面体。 c. 配位数为4，较低，较稳定。(配位数：最近邻原子数) d. 一个晶体学晶胞内有4+8*1/8+6*1/2=8个原子。 2) 代表性半导体：IV族的C，Si，Ge等元素半导体大多属于这种结构。 2.闪锌矿 1) 结构特点： a. 共价性占优势，立方对称性； b. 晶胞结构类似于金刚石结构，但为双原子复式晶格； c. 属共价键晶体，但有不同的离子性。 2) 代表性半导体：GaAs等三五族元素化合物均属于此种结构。 3.电子共有化运动： 原子结合为晶体时，轨道交叠。外层轨道交叠程度较大，电子可从一个原子运动到另一原子中，因而电子可在整个晶体中运动，称为电子的共有化运动。 4.布洛赫波： 晶体中电子运动的基本方程为： ，K为波矢，uk(x)为一个与晶格同周期的周期性函数， 5.布里渊区： 禁带出现在k=n/2a处，即在布里渊区边界上； 允带出现在以下几个区： 第一布里渊区:－1/2a第二布里渊区：-1/aE(k)也是k的周期函数，周期为1/a,即E(k)=E(k+n/a),能带愈宽，共有化运动就更强烈。 6.施主杂质： V族杂质在硅，锗中电离时，能够释放电子而产生导电电子并形成正电中心，称它们 为施主杂质或n型杂质 7.施主能级： 将施主杂质束缚的电子的能量状态称为施主能级，记为ED。施主能级离导带很近。 8.受主杂质： III族杂质在硅，锗中能够接受电子而产生导电空穴，并形成负电中心，称它们为受主杂质或P型杂质。 9.受主能级： 把被受主杂质所束缚的空穴的能量状态称为受主能级，记为EA。受主能级离价带很近。 10.简并半导体&非简并半导体：  若费米能级进入了导带，说明n型杂质掺杂浓度很高(即ND很大)；也说明了导带底附近的量子态基本上被电子所占据了。若费米能级进入了价带，说明P型杂质掺杂浓度很高(即NA很大)；也说明了价带顶附近的量子态基本上被空穴所占据了。此时要考虑泡利不相容原理，而玻尔兹曼分布不适用，必须用费米分布函数。这此情况称为载流子的简并化。

kxikkexux2)()(

)()(naxuxukk 发生载流子简并化的半导体称为简并半导体.  简并化的标准

二、 1.电导率 N型半导体的电导率 P型半导体的电导率 2.电离杂质散射： 电离的施主或受主带电，形成库仑势场，它局部地破坏了杂质附近的周期性势场。这一势场就是使载流子散射的附加势场。载流子运动到电离杂质附近时，由于此势场的作用，使载流子的运动方向发生改变。 3.晶格散射： 在一定温度下，晶格中的原子都各自在其平衡位置附近作微振动。晶格中原子的振动都是由若干不同的基本波动按照波的叠加原理组合而成。这些基本波动称为格波。 人们把格波的能量单元hva称为声子。低温下，声学声子与载流子交换能量，只吸收和释放声子.高温下，光学声子与载流子交换能量，由于载流子能量小于光学声子，所以高温下载流子吸收能量hv光。 4.电中性条件:（N型半导体）： 低温弱电离区、中间电离区：n0=nD+强电离区：n0=ND 高温过渡区： 高温区：n0=p0

5.直接复合：由电子在导带与价带间直接跃迁而引起的非平衡载流子的复合过程 6.间接复合：电子与空穴通过禁带的复合能级进行复合。 7.爱因斯坦方程：

8.扩散长度： Lp标志非平衡载流子深入样品的平均距离 9.牵引长度：

10.P-N一维连续方程式：

200inpn

米单位：西门子/1ppqunnqu







qTkDq

TkD

nnpp00



ppLxLxBeAexp)(ppp

DL

内漂移距离电场下，寿命称牵引长度，表示在外pppp(E)Lx-0pLE(E)LepppdxpdEp

可能进入导带底低掺杂非简并弱简并简并F0FC0FC0FcE T-2kE-E, T2kE-E T2kE-E00FcEE00pnnD00PNnD三、 1.空间电荷区定义： 空穴将从P区扩散到N区，同样，电子将从N型扩散到P区。则P区将剩下带负电的受主离子，N区将剩下带正电的施主离子。在PN结附近的这些电离施主与电离受主所带电荷称为空间电荷。所存在的区域为空间电荷区。 2.接触电势差定义：平衡pn结的空间电荷区两端间的电势差 公式 突变结:

缓变节： 3.单边突变结： 如果一边的掺杂浓度远大于另一边，则P-N结势垒区主要是在轻掺杂一边，这种突变结叫·· 4.肖克来方程式：

5.理想PN结： ① 小注入条件：注入的少数载流子浓度比平衡多子浓度小得多 ② 突变耗尽层近似：外加电压在耗尽层上；耗尽层中的电荷由电离施主和电离受主电荷组成；耗尽层外导体电中性；注入的少子在P区，N区作纯扩散运动 ③ 忽略势垒区内的产生及复合 ④ 玻尔兹曼边界条件 在耗尽层两端，遵守玻尔兹曼边界条件 6.IV-s实际PN结IV曲线偏离分析：

正向偏置时，有 小注入下：m=2,jr占主导（势垒区复合电流） 中注入下：m=1，jFD占主导（扩散电流） 注入较大：m=1~2 大注入：同＝2 jp占主导 7.PN结雪崩击穿： 由于倍增效应，使载流子数量增加，加大了反向电流，从而发生PN结击穿，称雪崩击穿。 8.PN结隧道击穿： 在强电场下，由于隧道效应，使大量电子从价带穿过禁带而进入导带所引起的一种击穿现象。 9.势垒电容 扩散电容 势垒电容：pn结上外加电压的变化，引起了电子和空穴在势垒区的“存入”和“取出”作用，导致势垒区的空间电荷数量随外加电压而变化，这种pn结的电容效应称为·· 扩散电容：由于扩散区的电荷数量随外加电压的变化，所产生的电容效应，称为··

np0

pnD

0

PPlnqTkV-VV＝＞

npnp

PPV

VpdpdVTkq

2i

DA0np0Dn

NNlnqTkPPlnqTkV

处斜率jip0Dx:2nxlnqT2kV

p0npn0pn

LpqDL

nqD

sj

j j000m2rdiffTkqVTkqVTkqVeeej四、 1.MIS结构积累层： 当金属与半导体间加负电压（金属接负时），表面势为负值，表面处能带向上弯曲。在热平衡情况下，半导体内费米能级应保持定值，故随着向表面接近，价带顶将逐渐移近甚至高过费米能级，同时价带中空穴浓度也将随之增加。这样表面层内就出现空穴的堆积而带正电荷。 特点：VG<0,Vs<0 能带向上弯曲，空穴积累 热平衡状态下，半导体费米能级保持定值 2.耗尽层： 当金属与半导体间加正电压（指金属接正）时，表面势Vs为正值，表面处能带向下弯曲。这里越接近表面，费米能级离价带顶越远，价带中空穴浓度随之降低。靠近表面的一定区域内，价带顶位置比费米能级低得多，可见，表面层的负电荷基本上等于电离受主杂质浓度。 VG＞0（较小），Vs＞0 空穴被召回，只剩下未被补偿的带有负电的受主离子；能带向下弯曲，越接近表面，EF离EC越远，空穴浓度越低，且比体内浓度低得多；空穴浓度非常小，使Ei与EF的距离比体内低得多。电场改变方向 3.反型层： 当在金属和半导体间的正电压进一步增大时，表面大的能带相对体内进一步向下弯曲。表面费米能级位置可能高于禁带中央能量E，即费米能级离导带底比离价带顶更近一些。表面处的电子浓度将超过空穴浓度，形成了与原来半导体衬底导电类型相反的一层，称反型层半导体空间电荷层内的负电荷由两部分组成，一是耗尽层中已电离的受主负电荷，另一部分是反型层中的电子，后者主要堆积在近表面区 VG＞＞0，Vs>0 当外加电压增大到使表面电子浓度可以和体内的空穴浓度相比拟时，表面处的电子对电导的贡献就很大，称此时的状态为强反型。同时电子浓度较小的状态称弱反型 五、 1.欧姆接触 定义：利用半导体与金属产生电子反阻挡层及空穴反阻挡层的接触而形成的，不产生明显的附加阻抗，不会使半导体内部载流子浓度发生改变 条件： 2.整流接触 定义：金属半导体接触的阻挡层具有pn结的伏安特性，即有整流作用。 条件： 3.电子（空穴）阻挡层、反阻挡层 N型半导体 WM＞WS：则EFMWM＜WS：EFM＞EFS，电子从金属流向半导体，形成电子反阻挡层 P型半导体 WM＞WS：空穴由金属流向半导体，形成空穴反阻挡层 WM＜WS：空穴由半导体流向金属，形成空穴阻挡层 4.亲和能：导带底与真空能级之间的能量差 5.功函数：费米能级与真空能级之间的能量差 六、 1.一种载流子霍尔系数计算

2.导电类型会判断及载流子浓度计算 P型： n型：

3.霍尔效应定义 把通过电流的半导体放在均匀磁场中，设电场沿x方向，电场强度为Ex;磁场方向和电场垂直，沿Z方向，磁感应强度为BZ，则将产生一个新的横向电场Ey，此电场垂直于电场及磁场的＋y或-y方向。这一现象称之为霍耳效应。 4.磁阻效应定义 磁场存在时，不仅影响半导体的电场（即产生霍耳电场），还影响半导体的电阻。使沿外加电场方向的电流密度有所降低，半导体电阻增大，这个现象称磁阻效应。 5.两种载流子RH分析图 令b=un/up，有 本征时，n=p,un>up=>b>1,则RH＜0。 高阻型半导体（即n,p差别不太大） N半导体：b2n>P,b>1,RH＜0 P半导体 低温时，P＞＞n,P>>nb2,RH>0 温度升高，p=nb2时，RH＝0 温度升高 p＜nb2，RH＜0。

ZxyHBJ

ER

/cm 0pq1RBpqJBvE03Hzxzxy单位为＝所以有 有 zxyBqvqE

0nq1-R BnqJ-B-VE0VHzxZxy有 则　zxy

BqqE

合集下载

半导体物理知识点

半导体物理知识点

半导体物理知识点1.前两章：1、半导体、导体、绝缘体的能带的定性区别2、常见三族元素：B(硼)、Al、Ga(镓)、In(铟)、TI(铊)。

注意随着原子序数的增大，还原性增大，得到的电子稳固，便能提供更多的空穴。

所以同样条件时原子序数大的提供空穴更多一点、费米能级更低一点常见五族元素：N、P、As(砷)、Sb(锑)、Bi(铋)3、有效质量,m(ij)=hbar^2/(E对ki和kj的混合偏导)4、硅的导带等能面，6个椭球，是k空间中[001]及其对称方向上的6个能量最低点，mt是沿垂直轴方向的质量，ml是沿轴方向的质量。

锗的导带等能面，8个椭球没事k空间中[111]及其对称方向上的8个能量最低点。

砷化镓是直接带隙半导体，但在[111]方向上有一个卫星能谷。

此能谷可以造成负微分电阻效应。

2.第三章载流子统计规律:1、普适公式ni^2 = n*pni^2 = (NcNv)^0.5*exp(-Eg/(k0T))n = Nc*exp((Ef-Ec)/(k0T))p = Nv*exp((Ev-Ef)/(k0T))Nv Nc与 T^1.5成正比2、掺杂时。

注意施主上的电子浓度符合修正的费米分布，但是其它的都不是了，注意Ef前的符号！nd = Nd/(1+1/gd*exp((Ed-Ef)/(k0T)) gd = 2 施主上的电子浓度nd+ = Nd/(1+gd*exp((Ef-Ed)/(k0T)) 电离施主的浓度na = Na/(1+1/ga*exp((Ef-Ea)/(k0T)) ga = 4 受主上的空穴浓度na- = Na/(1+ga*exp((Ea-Ef)/(k0T)) 电离受主浓度3、掺杂时，电离情况。

电中性条件： n + na- = p + nd+N型的电中性条件： n + = p + nd+(1)低温弱电离区：记住是忽略本征激发。

由n = nd+推导，先得费米能级，再代入得电子浓度。

Ef从Ec和Ed中间处，随T增的阶段。

半导体物理知识点及重点习题总结2023年修改整理

半导体物理知识点及重点习题总结2023年修改整理

全然概念题：第一章 半导体电子状态1.1 半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

1.2能带晶体中，电子的能量是不连续的，在*些能量区间能级分布是准连续的，在*些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

1.2能带论是半导体物理的理论根底，试简要说明能带论所采纳的理论方法。

答：能带论在以下两个重要近似根底上，给出晶体的势场分布，进而给出电子的薛定鄂方程。

通过该方程和周期性边界条件后来给出E-k关系，从而系统地建立起该理论。

单电子近似：将晶体中其它电子对*一电子的库仑作用按几率分布平均地加以考虑，如此就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。

绝热近似：近似感觉晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。

1.2克龙尼克—纳模型解释能带现象的理论方法答案：克龙尼克—纳模型是为分析晶体中电子运动状态和E-k关系而提出的一维晶体的势场分布模型，如以下图所示V*克龙尼克—潘纳模型的势场分布利用该势场模型就可给出一维晶体中电子所遵守的薛定谔方程的具体表达式，进而确定波函数并给出E-k关系。

由此得到的能量分布在k空间上是周期函数，而且*些能量区间能级是准连续的〔被称为允带〕，另一些区间没有电子能级〔被称为禁带〕。

从而利用量子力学的方法解释了能带现象，因此该模型具有重要的物理意义。

1.2导带与价带1.3有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的阻碍，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k 关系决定。

1.4本征半导体既无杂质有无缺陷的理想半导体材料。

1.4空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的全然电荷，并给予其与电子符号相反、大小相等的有效质量，如此就引进了一个假想的粒子，称其为空穴。

半导体物理知识点总结

半导体物理知识点总结

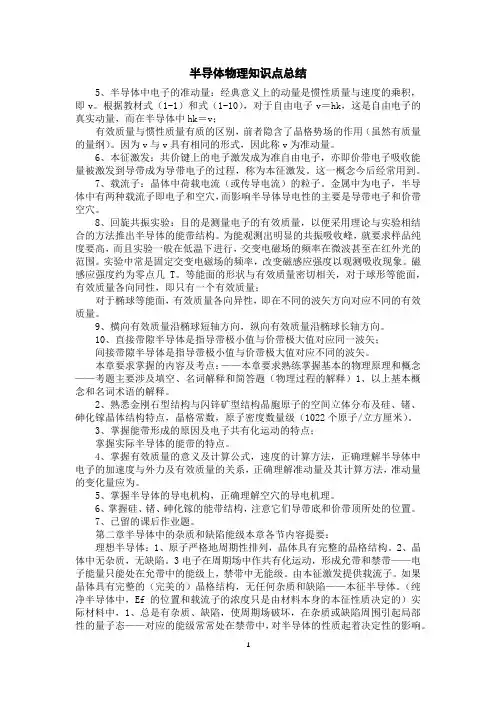

半导体物理知识点总结5、半导体中电子的准动量：经典意义上的动量是惯性质量与速度的乘积，即v。

根据教材式（1-1）和式（1-10），对于自由电子v＝hk，这是自由电子的真实动量，而在半导体中hk＝v；有效质量与惯性质量有质的区别，前者隐含了晶格势场的作用（虽然有质量的量纲）。

因为v与v具有相同的形式，因此称v为准动量。

6、本征激发：共价键上的电子激发成为准自由电子，亦即价带电子吸收能量被激发到导带成为导带电子的过程，称为本征激发。

这一概念今后经常用到。

7、载流子：晶体中荷载电流（或传导电流）的粒子。

金属中为电子，半导体中有两种载流子即电子和空穴，而影响半导体导电性的主要是导带电子和价带空穴。

8、回旋共振实验：目的是测量电子的有效质量，以便采用理论与实验相结合的方法推出半导体的能带结构。

为能观测出明显的共振吸收峰，就要求样品纯度要高，而且实验一般在低温下进行，交变电磁场的频率在微波甚至在红外光的范围。

实验中常是固定交变电磁场的频率，改变磁感应强度以观测吸收现象。

磁感应强度约为零点几T。

等能面的形状与有效质量密切相关，对于球形等能面，有效质量各向同性，即只有一个有效质量；对于椭球等能面，有效质量各向异性，即在不同的波矢方向对应不同的有效质量。

9、横向有效质量沿椭球短轴方向，纵向有效质量沿椭球长轴方向。

10、直接带隙半导体是指导带极小值与价带极大值对应同一波矢；间接带隙半导体是指导带极小值与价带极大值对应不同的波矢。

本章要求掌握的内容及考点：——本章要求熟练掌握基本的物理原理和概念——考题主要涉及填空、名词解释和简答题（物理过程的解释）1、以上基本概念和名词术语的解释。

2、熟悉金刚石型结构与闪锌矿型结构晶胞原子的空间立体分布及硅、锗、砷化镓晶体结构特点，晶格常数，原子密度数量级（1022个原子/立方厘米）。

3、掌握能带形成的原因及电子共有化运动的特点；掌握实际半导体的能带的特点。

4、掌握有效质量的意义及计算公式，速度的计算方法，正确理解半导体中电子的加速度与外力及有效质量的关系，正确理解准动量及其计算方法，准动量的变化量应为。

半导体物理知识点总结-半导体物理总结

半导体物理知识点总结-半导体物理总结

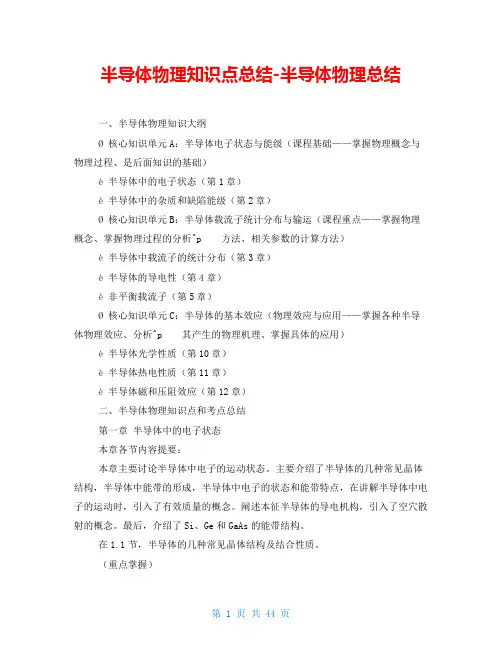

半导体物理知识点总结-半导体物理总结一、半导体物理知识大纲Ø 核心知识单元A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）è 半导体中的电子状态（第1章）è 半导体中的杂质和缺陷能级（第2章）Ø 核心知识单元B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析^p 方法、相关参数的计算方法）è 半导体中载流子的统计分布（第3章）è 半导体的导电性（第4章）è 非平衡载流子（第5章）Ø 核心知识单元C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析^p 其产生的物理机理、掌握具体的应用）è 半导体光学性质（第10章）è 半导体热电性质（第11章）è 半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。
