压力传感器设计

压力传感器信号调理电路设计一、前言压力传感器广泛应用于各种在工业和医疗行业的测量和控制系统中，它能将压力转换成电信号，并通过信号调理电路输出标准的电压或电流信号。

本文将介绍一种简单实用的压力传感器信号调理电路的设计方法。

二、信号收集首先需要将传感器输出的信号进行虑波处理，以去除不必要的噪声，使得输出信号更加清晰和稳定。

可以通过使用放大器对信号进行增益，以便更好地收集传感器输出的信号。

在信号前端还可以添加加热电路，以使得传感器输出的电信号稳定、准确。

三、信号转换在信号的转换过程中，有两种基本的方法：通过变送器进行模拟信号的转换，或通过模数转换器（ADC）将模拟信号转换为数字信号。

模拟信号的处理主要通过信号放大和频率滤波进行，而数字信号转换后需要经过数字滤波和数字信号处理进行处理。

四、信号处理一旦信号被转换成了数字信号，就可以进行进一步的处理。

这通常涉及到使用计算机进行数据分析，以便更好地识别并拟合信号所对应的数据模型。

计算机可以对数据进行加工和处理，包括对数据进行排序、取平均、去除偏差等。

这种信号处理可以大大提高数据的精度和准确性。

五、信号输出在信号处理完成后，输出电路将根据信号处理的结果将数字信号转换为电压或电流信号。

通常使用运算放大器或寄生参数放大器来放大来自信号处理链的某些信号，并将它们转换为恰当的电压或电流信号。

理想情况下，该信号输出应该是在以标准信号输出的范围内，常见的标准信号包括（0-5V）、（0-10V）和（4-20mA）。

六、总结压力传感器信号调理电路是一个复杂的系统，需要考虑到多种因素，例如传感器的特性、信号的变化范围等。

调整好相应的电路可以提高电信号量的精确度和准确性，实现更加稳定和可靠的数据测量。

MEMS光纤压力传感器检测电路系统设计分析MEMS光纤压力传感器是一种基于光纤传感技术和MEMS技术相结合的新型传感器。

它通过对光纤的应变进行监测和测量，实现压力信号的获取和传输。

光纤压力传感器具有体积小、重量轻、精度高、响应速度快等优点，在工业、医疗、航空航天等领域具有广泛的应用前景。

本文对MEMS光纤压力传感器的检测电路系统进行了设计和分析。

一、MEMS光纤压力传感器的工作原理MEMS光纤压力传感器由光纤传感元件和光电检测电路组成。

光纤传感元件一端固定，另一端则与受力物体相连。

当受力物体受到外界压力作用时，光纤被应变，导致传感元件长度发生微小变化，从而改变光纤传输的光功率。

光电检测电路通过检测光功率的变化来获得压力信号。

二、MEMS光纤压力传感器的检测电路系统设计要点1. 光纤传感元件的选用：光纤传感元件的选择应考虑其灵敏度、稳定性、线性度等因素。

一般而言，采用光纤光栅或光纤光学腔等结构较为常见。

2. 光电检测电路的设计：光电检测电路的设计需要考虑光电二极管的工作点选择、放大电路的设计等因素。

由于传感器的输出光功率较小，因此需要采用高灵敏度的光电二极管，并通过放大电路将微小的光功率变化放大到适合A/D转换的电压范围。

3. 温度补偿电路的设计：光纤传感元件的灵敏度和稳定性受到温度的影响较大，因此需要设计温度补偿电路来抵消温度引起的误差。

一种常见的方法是采用温度传感器测量环境温度，并通过微处理器进行温度补偿。

三、MEMS光纤压力传感器的检测电路系统设计分析1. 光纤传感元件的设计分析：光纤传感元件的设计需要考虑其应变灵敏度和机械结构的可靠性。

光纤光栅可以通过周期性的折射率调制来实现对光纤传输的调控，具有灵敏度高、线性度好的优点，适用于高精度的压力测量。

光纤光学腔则通过改变光纤的长度来改变光纤的传输特性，具有响应速度快的优点，适用于需要快速响应的场合。

MEMS光纤压力传感器的检测电路系统设计需要综合考虑光纤传感元件的选用、光电检测电路的设计和温度补偿电路的设计等因素。

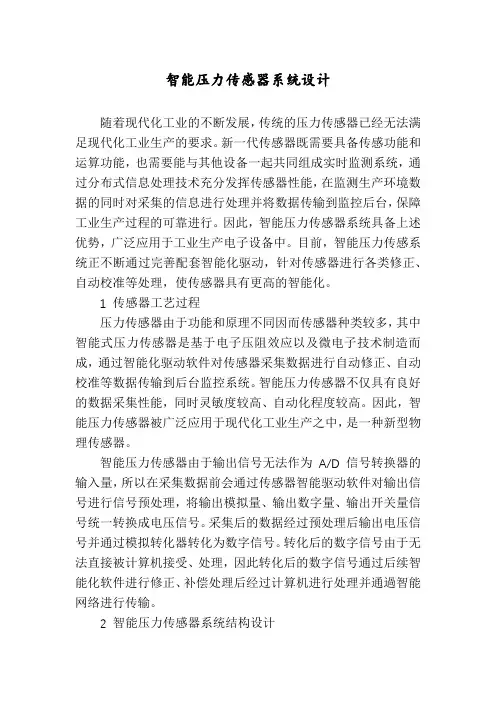

智能压力传感器系统设计随着现代化工业的不断发展，传统的压力传感器已经无法满足现代化工业生产的要求。

新一代传感器既需要具备传感功能和运算功能，也需要能与其他设备一起共同组成实时监测系统，通过分布式信息处理技术充分发挥传感器性能，在监测生产环境数据的同时对采集的信息进行处理并将数据传输到监控后台，保障工业生产过程的可靠进行。

因此，智能压力传感器系统具备上述优势，广泛应用于工业生产电子设备中。

目前，智能压力传感系统正不断通过完善配套智能化驱动，针对传感器进行各类修正、自动校准等处理，使传感器具有更高的智能化。

1 传感器工艺过程压力传感器由于功能和原理不同因而传感器种类较多，其中智能式压力传感器是基于电子压阻效应以及微电子技术制造而成，通过智能化驱动软件对传感器采集数据进行自动修正、自动校准等数据传输到后台监控系统。

智能压力传感器不仅具有良好的数据采集性能，同时灵敏度较高、自动化程度较高。

因此，智能压力传感器被广泛应用于现代化工业生产之中，是一种新型物理传感器。

智能压力传感器由于输出信号无法作为A/D信号转换器的输入量，所以在采集数据前会通过传感器智能驱动软件对输出信号进行信号预处理，将输出模拟量、输出数字量、输出开关量信号统一转换成电压信号。

采集后的数据经过预处理后输出电压信号并通过模拟转化器转化为数字信号。

转化后的数字信号由于无法直接被计算机接受、处理，因此转化后的数字信号通过后续智能化软件进行修正、补偿处理后经过计算机进行处理并通過智能网络进行传输。

2 智能压力传感器系统结构设计智能传感器与传统压力传感器相比，由于能够将传感元件与微型电子元件进行集成，具有良好的数据采集性能、信号处理能力并能对信号进行预处理、修正、自检、计算等功能。

智能压力传感器的结构图如图1所示，其中微型机是智能压力传感器的核心，它将对压力传感器采集的信号进行信息处理与软件校正。

传感器采集被测数据通过预处理后将模拟信号转化成数字信号，由微型机处理后经过D/A转化驱动电路将数字信号转化为模拟信号，最后将数据进行传输和记录。

压力传感器温度漂移补偿的控制电路设计摘要：许多新型的工业生产方法已经被广泛运用，但是，在真正的使用过程中，我们经常会发现这些新型的技术有很多潜在的风险。

例如，在使用压力传感器时，多种原因可能导致温度变化造成的误差，这种情况对传感器的精确性有很大的影响，可能导致测量数据的偏离，进而对工业生产以及其他的检测设备造成不良效果。

本篇论文详细研究了压力传感器温度漂移的成因及其特定的处理方法，同时也深入研究了压力传感器温度漂移补偿的控制电路的设计，目的是确保在工业生产领域中，压力传感器的灵敏度都能够被满足。

关键词：压力传感器；灵敏度；温度漂移；电路设计传感器的核心有效作用在于准确地掌握生产或监测过程中所有元素的数据。

但通常，人们普遍认为，越是灵敏的设备，就越能够迅速地反应出外部环境的变化，因此更容易受到外部因素的影响。

特别是对于压力传感器，它们的数据常常会随着温度的波动而产生变化，这种现象与它们的运行机制以及所处的环境密切相关。

尽管生产与监测这类需要对数据具备相当精确的掌握能力，但是如果数据的测量偏差过大，往往可能引发严重的操作错误，从而带来无谓的损耗，这在很大程度上增加了技术人员工作成本，同时也削弱了工作所获得的效能。

1 分析压力传感器温度漂移的具体原因经由探究压力传感器故障产生的主要原因，实施压力传感器的温度漂移补偿是十分重要的，这将极大地推动电路结构的优化。

一般来说，我们必须关注压力传感器的灵敏度，因为其在操作过程中可能出现故障，从而对压力传感器的数据造成干扰。

对于前者的分析，我们必须将多种公式融入其中，通常我们将其视作气体残余的作用。

这种情况的出现，主要归咎于当压力传感器处理密闭的参照压力腔时，可能会受到气体残余的干扰，从而对测量数值产生影响。

然而，对于相对简单的压力传感器来说，无须对此做出过多的关注。

另外，我们还必须留心由于桥臂电阻的不同而产生的温度偏离漂移，通常我们将其归咎于电阻数值的不同。

同时，未知膜的厚度也可能对其产生影响，而这些因素最后都可能导致温度的漂移。
