安 全 技 术 交 底
工程名称：山旺苍县综合市场棚户区改造一期2号楼
施工部位或层次 框架主体部位 施工内容 工字钢悬挑脚手架脚手架搭设
交 底 项 目 安全技术交底

安
全
技
术
交
底
内
容

一、脚手架搭设时注意事项
1、外径48与51mm的钢管严禁混合使用。
2、在特殊气候条件下，如雨、雪及六级以上风的天气下不应进行高层外脚手架的搭
设与拆除作业。雨、雪后使用脚手架要有防滑措施。
3、在节点处固定横向水平杆，纵向水平杆、剪力撑、支撑等扣件的中心线距主节点
的距离不应大于150mm。
4、各杆件端头伸出扣件盖板连缘的长度不应小于100mm。
5、对接扣件的开口应朝向架子的内侧、螺栓朝上、直角口件的开口不得朝下，以确
保安全。
7、上架作业人员必须持证上岗，戴安全帽、系安全带、穿防滑鞋。
8、严格按搭设方案施工，连墙杆和剪力撑应及时设置。脚手架必须配合施工进度搭
设，主体施工阶段一次搭设高度不应超过相邻连墙件或拉结点以上两步，并应高出施工
作业层1.5米，当施工操作层超过连墙件两步时应采取临时稳定措施，待上层连墙件或拉
结点搭设后方可拆除。
9、在搭设过程中，应注意调整架体的垂直度，一般通过调整，连墙杆的长来实现，
最大允许偏差100mm。
10、搭设过程中注意调整整节的垂直度，一般通过调整连墙杆的长度来实现，但最
大允许偏差100mm。
11、双排脚手架柔性拉结点处的小横杆必须顶住墙面，Φ6钢筋必须吃力绷紧，保证
拉结可靠，既能受拉又能受压。连墙件与脚手架连接的一端可向下倾斜，不能向上倾斜。
二、脚手架交底检查及验收
1、脚手架必须严格按施工方案搭设，要有严格的技术交底，操作人员必须严格执行，
所有偏差数值控制在允许范围内。
2、搭设后的验收，参加人员应包括项目部、技术、安全负责人和公司安全部门，合

交底人 被交底人 安全员 项目负责人

执 行 情 况
安 全 技 术 交 底
工程名称：旺苍县综合市场棚户区改造一期2号楼
施工部位或层次 框架主体部位 施工内容 工字钢悬挑脚手架脚手架搭设
交 底 项 目 安全技术交底

安
全
技
术 交 底 内 容 格后方可使用。验收合格后的脚手架应挂牌。 3、对架体内和兜网里的杂物要经常清理，保证施工安全。 4、在六级以上的强风过后，要认真检查架体上的拉结点是否有扣件和架体倾斜的现象，发现问题及时修复。 三、脚手架的使用规定 1、在作业中禁止随意拆除脚手架的基本构件杆件和连墙杆件。确保操作要求，需要临时拆除时，必须经安全员同意，采取响应弥补措施，并在作业完毕后，及时恢复。 2、工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上嬉闹和坐在栏杆上等不安全处休息。 3、在作业中发现有不安全的情况和迹象时，应立即停止作业，进行检查，解决后才能恢复正常作业，发现有异常和危险情况时，应立即通知所有架上人员撤离。 4、在每步架的作业完成后，必须将架上剩余材料移至室内每日收工后应清理架面，
垃圾清运出去，在作业期间，应及时清理，落入安全网上任何杂物，在任何情况下，严
禁自架上向下抛掷材料和垃圾。
5、装修阶段，每步架翻跳后应由工长组织相关班组长、安全员进行验收，合格后再
使用。上架作业人员不得喝酒，严格遵守高处作业规程，进出建筑物和上下楼层一律走
安全通道，不得攀爬脚手架。不得在架上抛扔垃圾。
四、脚手架的拆除方法：
1、拆除顺序应遵守由上到下，先搭后拆，后搭先拆的原则，即先拆栏杆、脚手板、
剪力撑、斜撑，而后小横杆、立杆。并按一步一清原则依次进行，禁止上下同时进行拆
除工作。
2、拆架子的高空作业人员应戴好安全帽、系安全带、穿防滑鞋上架作业。周围设围
护拦杆，并竖立警戒标志，设专人指挥，以免发生伤亡事故。拉接点必须与脚手架同步
拆除，不允许分段分立面进行拆除，拆下的扣件和配件应及时运至地面，严禁高空抛掷。

交底人 被交底人 安全员 项目负责人

执
行
情
况

合集下载

工字钢悬挑脚手架施工要点和施工工法

工字钢悬挑脚手架施工要点和施工工法

⼯字钢悬挑脚⼿架施⼯要点和施⼯⼯法来源：⼯程资料员、江苏南通⼆建集团有限公司南通⼆建集团技术服务平台、建筑⼯程内参版权归原作者所有⼯字钢悬挑式脚⼿架施⼯技术要点1. 架体⾼度20m及以上的悬挑式脚⼿架需要专家论证2. 钢梁截⾯⾼度不应⼩于160mm。

3. 悬挑梁尾端应在两处及以上固定于钢筋混凝⼟梁板结构上。

4. 锚固型钢悬挑梁的U⾏钢筋拉环或锚固螺栓直径不宜⼩于16mm5. 固定段长度不应⼩于悬挑段长度的1.25倍。

6.当型钢悬挑梁与建筑结构采⽤螺栓钢压板连接固定时，钢压板尺⼨不应⼩于100mmx10mm(宽x厚）；当采⽤螺栓⾓钢压板连接时，⾓钢的规格不应⼩于63mmx63mmx6m7.型钢悬挑梁悬挑端应设置能使脚⼿架⽴杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应⼩于100mm.花篮拉杆⼯具式悬挑架施⼯⼯法1. 前⾔随着城市建设的飞速发展，⾼层及超⾼层建筑物的不断增多，施⼯环境愈趋复杂，为了满⾜结构施⼯和外装饰施⼯的需要，悬挑式钢管扣件外脚⼿架因其适应性⼴、承载能⼒强、搭设与拆除⽅便等特点受到了⼴泛的应⽤。

但以往的悬挑脚⼿架放置的⼯字钢，楼⾯放置的长度⼤于悬挑的长度，不仅浪费⼯字钢，同时也给后续的施⼯带来了不便。

本项⽬使⽤了⼀种新型的悬挑脚⼿架，既节约了⼯字钢的材料，⼜给装修施⼯带来了⽅便。

2. ⼯法特点2.1 本⼯法操作⽅便，适应范围⼴，安全可靠。

2.2 本⼯法改变了传统⽤钢丝绳卸载的施⼯⽅法，改⽤梁端上部⽤Φ20钢筋连接，由花篮螺栓拧紧受⼒可起到固定、卸荷、减轻钢梁⽀座弯矩作⽤，且花篮螺栓和钢筋可回收⼆次利⽤，与常规使⽤的钢丝绳⽐较更安全，且经济合理，降低成本。

2.3 本⼯法将传统⼯字钢悬挑梁受⼒变为简⽀梁受⼒，⼯字钢截⾯特征呈对称，受⼒明确，钢梁尾端⽤螺栓固定，钢梁悬挑端上部由花篮螺栓拧紧受⼒，属于轴⼼受⼒的最佳状态，抗弯性能较好。

2.4 本⼯法改变了传统型钢梁在楼⾯锚固的施⼯⽅法，改⽤型钢挑梁由螺栓固定在建筑物上，悬挑钢梁长度⽐传统悬挑钢梁缩短⼀半以上，降低了成本，⽽且悬挑钢梁不必伸⼊建筑物内，⽆需墙⾯预留洞⼝，墙⾯施⼯时⽆须再次封补，对后续作业楼层⾯地坪施⼯不影响，⽆需等悬挑钢梁拆除后再进⾏地坪施⼯，降低了洞⼝渗⽔的质量通病⼜缩短了⼯期。

工字钢悬挑脚手架安全专项施工方案

工字钢悬挑脚手架安全专项施工方案

目录第一节、工程概况 --------------------------------------------------------------------------------------------- 2一、工程概况 -------------------------------------------------------------------------------------------------- 2二、方案选择 -------------------------------------------------------------------------------------------------- 2三、脚手架搭设参数如下 ----------------------------------------------------------------------------------- 2第二节、编制依据-------------------------------------------------------------------------------------------- 3第三节、施工计划-------------------------------------------------------------------------------------------- 4一、施工进度控制计划------------------------------------------------------------------------------------- 4二、材料及设备计划---------------------------------------------------------------------------------------- 5第四节、施工工艺技术-------------------------------------------------------------------------------------- 5一、双排悬挑脚手架搭设基本参数---------------------------------------------------------------------- 5二、双排悬挑脚手架搭设工艺流程---------------------------------------------------------------------- 5三、材质要求 -------------------------------------------------------------------------------------------------- 5四、双排悬挑脚手架搭设要求---------------------------------------------------------------------------- 6五、脚手架的检查、验收与使用------------------------------------------------------------------------ 11第五节、施工安全保障措施------------------------------------------------------------------------------ 13一、组织保障措施------------------------------------------------------------------------------------------ 13二、技术保障措施------------------------------------------------------------------------------------------ 14三、应急预案 ------------------------------------------------------------------------------------------------- 16第六节、劳动力计划--------------------------------------------------------------------------------------- 25一、专职生产管理人员计划 ------------------------------------------------------------------------------- 25二、特种作业人员计划 ------------------------------------------------------------------------------------- 25第七节、工字钢悬挑脚手架的计算--------------------------------------------------------------------- 26第一节、1 / 36第一节、工程概况一、工程概况融创照母山一期一组团工程位于重庆市照母山植物园北侧，长田水库畔，场区地势东部高四周低，总建筑面积约15万平米。

工字钢悬挑脚手架施工方案

工字钢悬挑脚手架施工方案

工字鋼懸挑腳手架施工方案1. 編制依據《建築施工扣件式鋼管腳手架安全技術規範》(JGJ130-2001)《建築施工安全檢查標準》(JGJ59-99)《建築施工高處作業安全技術》（JGJ80－91）《鋼結構設計規範》(GB50017-2003)《施工手冊》 (第三版)施工圖紙2. 工程概況本工程為剪力牆結構，總建築面積33085m2，混凝土牆體厚度200mm，地上分三此腳手架只做地上結構施工時的操作架和安全防護使用，不作為任何材料的堆放3. 腳手架佈置原則以結構外邊線+0.35m作為外牆腳手架內排立柱的位置。

本工程所設計的地上結構外腳手架與地下結構腳手架為兩個獨立的系統，地下部3.1 腳手架的搭設三層至十七層搭設雙排懸挑腳手架，腳手架通過三層懸挑出的?16工字鋼梁；此完畢後，搭設雙排落地腳手架。

4. 腳手架所用材料4.1 鋼管腳手架鋼管採用外徑48mm，壁厚3.5mm的焊接鋼管，鋼管的檢查必須符合下列規2 新鋼管：具有產品品質合格證和品質檢驗報告；鋼管表面平直光滑，沒有裂縫施工扣件式鋼管腳手架安全技術規範》的規定：外徑-0.5mm、壁厚-0.5mm、鋼管兩端2 舊鋼管：鋼管表面銹蝕深度≤0.5mm；鋼管彎曲變形符合《建築施工扣件式鋼2 立杆鋼管彎曲，當3m＜L≤4m，△≤12mm；當4m＜L≤6.5m，△≤20mm2 平杆、斜杆的鋼管彎曲L≤6.5m，△≤30mm。

扣件採用可鍛鑄鐵製作的扣件，在螺栓擰緊扭力矩達65N²m時，不會發生破壞4.2 扣件十字扣、一字扣、回轉扣符合規範要求，與鋼管管徑相匹配。

使用機械性能不低4.3 腳手板木腳手板使用厚度50mm標準的杉木或松木板，板寬200-300mm，兩端使用10-14.4 安全網必須是經國家指定監督檢驗部門監定許可生產的廠家產品。

安全網：水準網為大眼錦綸網。

立網：為密目網。

5. 腳手架設計5.1 懸挑腳手架5.1.1雙排懸挑腳手架ü懸挑腳手架底部選用16號工字鋼作為懸挑梁，間距為1.5m，長度3.5m 置在距牆2m處。

悬挑式脚手架安全使用技术规定

悬挑式脚手架安全使用技术规定

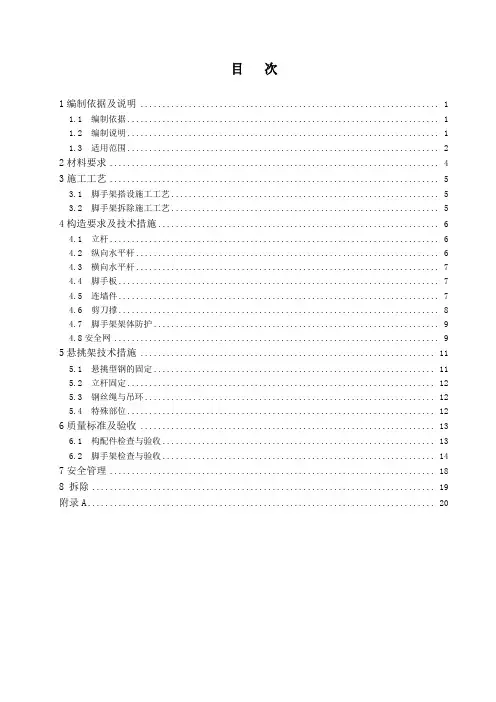

目次1编制依据及说明 (1)1.1 编制依据 (1)1.2 编制说明 (1)1.3 适用范围 (2)2材料要求 (4)3施工工艺 (5)3.1 脚手架搭设施工工艺 (5)3.2 脚手架拆除施工工艺 (5)4构造要求及技术措施 (6)4.1 立杆 (6)4.2 纵向水平杆 (6)4.3 横向水平杆 (7)4.4 脚手板 (7)4.5 连墙件 (7)4.6 剪刀撑 (8)4.7 脚手架架体防护 (9)4.8安全网 (9)5悬挑架技术措施 (11)5.1 悬挑型钢的固定 (11)5.2 立杆固定 (12)5.3 钢丝绳与吊环 (12)5.4 特殊部位 (12)6质量标准及验收 (13)6.1 构配件检查与验收 (13)6.2 脚手架检查与验收 (14)7安全管理 (18)8 拆除 (19)附录A (20)1 编制依据及说明1.1 编制依据1.1.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)1.1.2《建筑施工手册》第四版（缩印本）1.1.3《建筑施工安全检查标准》（JGJ59-2011）1.1.4《建筑施工高处作业安全技术规范》（JGJ80-91）1.1.5《建筑结构荷载规范》（GB50009-2012）1.1.6《冷弯薄壁型钢结构技术规范》(GB 50018-2002)1.1.7《钢管脚手架扣件》（GB15831-2006）1.1.8《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）1.2 编制说明本悬挑式型钢支承架上部的脚手架高度不宜大于20m。

型钢悬挑式脚手架适用于建筑物整体高度不大于100m的高层建筑或高耸构筑物主体施工阶段的外围护，不适用于作为模板支撑体系等特殊用途的悬挑式脚手架系统。

当架体高度为20m及以上的悬挑式脚手架时，按照《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）要求，须组织专家对其专项方案进行论证，符合要求后实施。

1.2.1架体的结构设计，力求做到结构要安全可靠，造价经济合理。
