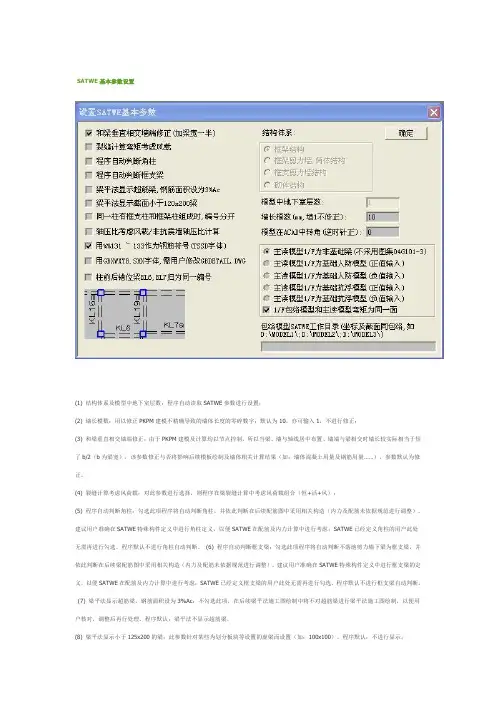

SATWE基本参数设置(1) 结构体系及模型中地下室层数：程序自动读取SATWE参数进行设置；(2) 墙长模数：用以修正PKPM建模不精确导致的墙体长度的零碎数字；默认为10，亦可输入1，不进行修正；(3) 和梁垂直相交墙端修正：由于PKPM建模及计算均以节点控制，所以当梁、墙与轴线居中布置、墙端与梁相交时墙长较实际相当于短了b/2（b为梁宽），该参数修正与否将影响后续模板绘制及墙体相关计算结果（如：墙体混凝土用量及钢筋用量……），参数默认为修正。
(4) 裂缝计算考虑风荷载：对此参数进行选择，则程序在梁裂缝计算中考虑风荷载组合（恒+活+风）；(5) 程序自动判断角柱：勾选此项程序将自动判断角柱，并依此判断在后续配筋图中采用相关构造（内力及配筋未依据规范进行调整）。
建议用户准确在SATWE特殊构件定义中进行角柱定义，以便SATWE在配筋及内力计算中进行考虑；SATWE已经定义角柱的用户此处无需再进行勾选。
程序默认不进行角柱自动判断。
(6) 程序自动判断框支梁：勾选此项程序将自动判断不落地剪力墙下梁为框支梁，并依此判断在后续梁配筋图中采用相关构造（内力及配筋未依据规范进行调整）。
建议用户准确在SATWE特殊构件定义中进行框支梁的定义，以便SATWE在配筋及内力计算中进行考虑；SATWE已经定义框支梁的用户此处无需再进行勾选。
程序默认不进行框支梁自动判断。
(7) 梁平法显示超筋梁，钢筋面积设为3%Ac：不勾选此项，在后续梁平法施工图绘制中将不对超筋梁进行梁平法施工图绘制，以便用户核对，调整后再行处理。
程序默认：梁平法不显示超筋梁。
(8) 梁平法显示小于125x200的梁：此参数针对某些为划分板块等设置的虚梁而设置（如：100x100），程序默认：不进行显示。
(9) 用TSSD字体：此参数由用户根据个人习惯选择，程序默认采用TSSD字体。
如果选择“用TSSD字体”，一级钢筋符号为“%%130”, 二级钢筋符号为“%%131”, 三级钢筋符号为“%%132”; 否则一级钢筋符号为“!”, 二级钢筋符号为“#”, 三级钢筋符号为“$”, 小字体名为GJ.SHX。
关于结构设计软件PKPM中SATWE 模块的参数输入1 遵循的依据和规范⑴《建筑结构荷载规范》GB 50009-2001⑵《混凝土结构设计规范》GB 50010-2010⑶《建筑抗震设计规范》GB 50011-2010⑷《高层建筑混凝土结构技术规程》JGJ 3-2002以上规范、规程文中分别简称为《荷规》、《砼规》、《抗规》、《高规》。
2 SATWE 参数设置2.1 总信息⑴水平力与整体坐标角:一般情况下取0度,平面复杂(如L型、三角型)或抗侧力结构非正交时,应分别按各抗侧力构件方向角算一次;当给出最大地震力作用方向时,可按该方向角输入计算,配筋取三者的大值.根据抗震规范5.1.1-2规定,当结构存在相交角大于15度的抗侧力构件时,应分别计算各抗侧力构件方向的水平地震作用.⑵砼容重:钢筋砼计算重度,考虑饰面的影响应取大于25。
⑶钢材容重:一般取78,如果考虑饰面设计者可以适量增加。
⑷裙房层数:层数是计算层数.高规规定:与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级,主楼结构在裙房顶部上下各一层应适当加强抗震措施;因此该数必须给定.⑸转换层所在的层号:层号为计算层号,同时还应当注意,当转换层号大于等于三层时,程序自动对落地剪力墙、框支柱抗震等级增加一级,对转换层梁、柱及该层的弹性板定义仍要人工指定.⑹地下室层数:程序据此信息决定底部加强区范围和内力调整,当地下室局部层数不同时,以主楼地下室层数输入.⑺墙元细分最大控制长度:可取1~5之间的数值,一般取2就可满足计算要求.⑻墙元侧向节点信息:内部节点:一般选择内部节点,当有转换层时,需提高计算精度是时,可以选取外部节点.⑼恒活荷载计算信息:一次性加载计算:主要用于多层结构,而且多层结构最好采用这种加载计算法.用于高层结构计算时,在进行上部结构计算采用“模拟施工方法1”在基础计算时,用“模拟施工方法2”的计算结果,这样得出的基础结果比较合理.⑽结构体系:宜在给出的多种体系中选最接近实际的一种.2.2 风荷载信息⑴地面粗糙度类别:分为A-D 4类,详见《荷规》.⑵修正后的基本风压:详见《荷规》.⑶结构的基本周期:宜取程序默认值(按《高规》附录B公式B.0.2),同时建议按结构近似周期计算公式再计算一次,然后将所得值与程序默认相比较.⑷体型系数:体型无变化时取1.体型系数取值详见《荷规》7.3.1和《高规》3.2.5.2.3 地震信息⑴结构规则性信息:根据结构的规则性选取.⑵扭转耦联信息:建议总是采用,非耦联可作为补充验算.⑶偶然偏心:单向地震力计算时选“是”,多层规则结构可不考虑,详见《高规》3.3.3条,计算单向地震力,应考虑偶然偏心的影响.5%的偶然偏心,“是”从施工角度考虑的.⑷计算振型个数:详见《抗规》5.2.2条、5.2.3条;《高规》5.1.13条.2.4 活荷信息⑴柱、墙设计时活荷载:PM和基础计算模块中只能折减一次,此处建议不折减.相关规定详见《荷规》4.1.2条.⑵考虑活荷不利布置的层数:多层应取全部楼层,高层宜取全部楼层.详见《高规》5.1.8条.2.5 调整信息⑴梁刚度增大系数:装配式楼板取1.0;现浇楼板取值1.3~2.0,一般取2.0.详见《高规》5.2.2条.⑵梁端弯矩调幅系数:现浇框架梁0.8~0.9,装配整体式框架梁0.7~0.8.详见《高规》5.2.3条.⑶梁设计弯矩增大系数:放大梁跨中弯矩,取值 1.0~1.3;已考虑活荷不利布置时,宜取1.0.⑷连梁刚度折减系数:一般工程取0.7,位移由风载控制时取≥0.8.详见《抗规》5.2.1条.⑸梁扭矩折减系数:现浇楼板(刚性假定)取值0.4~1.0,一般取0.4;现浇楼板(弹性楼板)取1.0;详见《高规》5.2.4条.⑹全楼地震力放大系数:用于调整抗震安全度,取值0.85~1.50,一般取1.0.⑺ 0.2Q O调整起始层号:用于框剪(抗震设计时),纯框填0.详见《抗规》6.2.13条1款;《高规》8.1.4条.⑻ 0.2Q O调整终止层号:用于框剪(抗震设计时),纯框填0;详见《抗规》6.2.13条1款;《高规》8.1.4条.⑼顶塔楼内力放大起算层号:按突出屋面部分最低层号填写,无顶塔楼填0.⑽顶塔楼内力放大:计算振型数为9~15及以上时,宜取1.0(不调整);计算振型数为3时,取1.5.⑾九度结构及一级框架梁柱超配筋系数:取1.15,详见《抗规》6.2.4条.⑿是否按抗震规范5.2.5调整楼层地震力:用于调整剪重比,详见《抗规》5.2.5条.⒀是否调整与框支柱相连的梁内力:一般不调整,详见《高规》10.2.7条.⒁剪力墙加强区超算层号:详见《抗规》6.1.10条; 《高规》7.1.9条.⒂强制指定的薄弱层个数:强制指定时选用,否则填0,详见《抗规》5.5.2条,《高规》4.6.4条.2.6 设计信息⑴结构重要性系数:详见《砼规》3.2.1条,3.2.2条.及《余热发电规范》⑵柱计算长度计算原则:一般按有侧移来计算.⑶梁柱重叠部分简化:详见《高规》5.3.4条.⑷是否考虑P-Delt效应:据有关分析结果,7度以上抗震设防的建筑,风荷载起位移控制作用,可不考虑P-Delt效应.⑸是否按砼规范(7.3.11-3)计算砼柱计算长度系数:一般工程选【是】,详见《砼规》7.3.11条3款.2.7 配筋信息此项的选项所参考的规范比较集中,详见《砼规》4.2.1条,4.2.3条及表4.2.3-1.2.8 荷载组合此项标签内的选项所参考的规范相对比较集中,详见下表:分项系数荷载类型适用条文恒荷载《荷规》3.2.5活荷载《荷规》3.2.5风荷载《荷规》3.2.5水平地震力《抗规》5.1.1、5.4.1竖向地震力《抗规》5.1.1、5.4.1特殊荷载《荷规》3.2.5组合系数荷载类型适用条文活荷载《荷规》4.1.1风荷载《荷规》7.1.4参考文献:PKPM使用手册。
**符号说明：* ** *B,H---矩形截面宽、高(mm)* *Dr---圆柱直径(mm)* *B,H,U,T,D,F---异型截面参数(mm)**U1,T1,D1,F1---另一方向工字钢截面参数(mm)* *Hr---变截面时梁右端（柱为上端）高度(mm)* *Ac---截面面积(mm)* *Lc,Lg,Lwc,Lwb,Lb---分别为柱、支撑、墙柱、墙梁和梁的长度(m)**N-C,N-G,N-WC,N-WB,N-B---分别为柱、支撑、墙柱、墙梁和梁的单元号* *Nfc,Nfg,Nfw,Nfwb,Nfb---分别为柱、支撑、墙柱、墙梁和梁的抗震等级**Nfc_kzgz,Nfg_kzgz,Nfw_kzgz,Nfwb_kzgz,Nfb_kzgz---分别为柱、支撑、*墙柱、墙梁和梁的抗震构造措施采用的抗震等级* *Rcc,Rcg,Rcw,Rcwb,Rcb---分别为柱、支撑、墙柱、墙梁和梁的材料强度**Rsc,Rsg,Rsb---分别为柱、支撑和梁的钢号或复合截面的钢号**Cover---保护层厚度(mm)* *Fy,Fyv---为构件的主筋、箍筋（墙柱为水平分布筋）强度设计值**(Icn)---控制内力的内力组合号**LoadCase---控制梁内力包络的组合号*** *混凝土、型钢混凝土，矩形、圆形、异型柱、支撑配筋输出符号说明：* *Cx,Cy---分别为X、Y向计算长度系数* *Cmax---圆柱或异型柱最大计算长度系数* *Rs---全截面配筋率,上下端取大值(As/Ac)**Rsv---体积配箍率(Vs/Vc)**Uc---轴压比(N/Ac/fc)**(Icn)Nu---控制轴压比的轴力(kN)**Asc---矩形截面单根角筋面积(mm)* *Asxt,Asxb---矩形截面B边上下端单边配筋面积(含两根角筋)(mm)* *Asyt,Asyb---矩形截面H边上下端单边配筋面积(含两根角筋)(mm)* *Asxt0,Asxb0---矩形截面B边上下端单边计算配筋面积(含两根角筋)(mm)**Asyt0,Asyb0---矩形截面H边上下端单边计算配筋面积(含两根角筋)(mm)* *Asvx,Asvx0---矩形截面H边加密区配箍面积和非加密区配箍面积(mm)* *Asvy,Asvy0---矩形截面B边加密区配箍面积和非加密区配箍面积(mm)* *Ast,Asb---圆截面上下端全截面配筋面积(mm)**Aszt,Aszb---异型截面柱角部上下端的固定配筋面积之和(mm)**Asft,Asfb---异型截面柱上下端分布配筋面积之和(mm)**Asv,Asv0---圆截面或异型截面柱加密区和非加密区配箍面积(mm)* *(Icn)N,Mx,My---矩形柱、圆柱、异型柱纵向钢筋配筋控制内力(kN,kN-m)**(Icn)N,Vx,Vy---矩形柱、圆柱、异型柱箍筋的配筋控制内力(kN)**Asvjx,Asvjy---柱节点域B、H边的配箍面积(mm)* *(Icn)Nj,Vjx,y---节点域箍筋Asvjx、Asvjy的控制内力(kN)**注：柱箍筋是指间距Sc范围内的箍筋面积*** *矩形钢管混凝土柱、钢柱、钢支撑验算输出符号说明：* *F1---强度验算**F2,F3---分别为X,Y向的稳定验算* *Px,Py---分别为X,Y向梁、柱全塑性承载力之比* *Rmdx,Rmdy---分别为X,Y向的长细比* *(Icn)N,Mx,My---钢柱验算的验算控制内力(kN,kN-m)*** *圆钢管混凝土柱验算输出符号说明：* *(Icn)M,N---钢管混凝土柱验算的验算控制内力(kN,kN-m)**Nu,Rre---钢管混凝土单肢柱的承载力设计值(kN)和抗震调整系数*** *剪力墙配筋输出符号说明：* *B,H,Lwc---墙厚度、长度、高度(m)**aa---墙一端钢筋合力点到边缘的距离(mm)**As---墙一端暗柱配筋面积(mm)**(Icn)M,N---暗柱配筋As的控制内力(kN,kN-m)* *Fyw---墙竖向分布筋强度设计值**Rwv---墙竖向分布筋配筋率* *Ash---墙水平分布筋配筋面积(mm)**Rsh---墙水平分布筋配筋率**(Icn)V,N---水平筋Ash的控制内力(kN)**Nu,Uc---墙轴压比的控制轴力，墙轴压比**Rmdw---墙剪跨比* *注：如果一字形剪力墙的墙肢长度小于4倍墙厚,则该墙按柱配筋* *墙水平筋是指间距Swh范围内的配筋面积* ** *矩形(型钢)混凝土梁配筋输出符号说明：* *I,J---代表梁左、右端支座截面**1,2,3,4,5,6,7---代表梁跨中从左到右7个等分截面**-M,+M---负、正弯矩包络(kN-m)* *Top_Ast,Btm_Ast---负、正弯矩的配筋包络(mm)* *%_Steel---负、正弯矩配筋的配筋率**Shear---剪力包络(kN)**Asv---抗剪之最小箍筋包络(mm)**Rsv---抗剪箍筋的配筋率**(Icn)Tmax&Shear---最大剪扭配筋的控制扭矩和剪力(kN-m,kN)**Astt---剪扭配筋之纵筋面积(mm)**Astv---剪扭配筋之箍筋面积(mm)**Ast1---剪扭配筋之纯扭双肢箍的单根箍筋面积(mm)**Nmax---最大轴力(受拉为正)(kN)**注：梁箍筋是指间距Sb范围内的箍筋面积* ** *钢梁验算输出符号说明：**-Mmax,+Mmax---负、正弯矩包络(kN-m)* *Vmax---剪力包络(kN)* *F1---正应力强度验算* *F2---整体稳定验算* *F3---剪应力强度验算* *对有楼板的钢梁可不计算整体稳定* ********************************************************************** ** *砌体墙输出符号说明：* *RMOR---砂浆等级* *RB---块体等级*。
