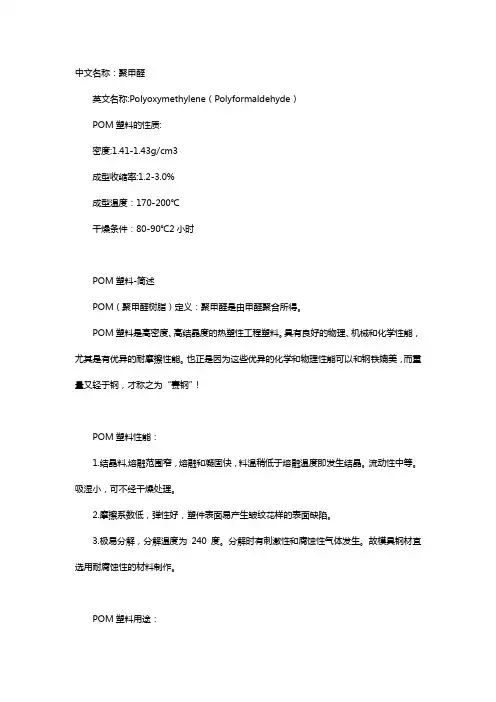

中文名称：聚甲醛
英文名称:Polyoxymethylene（Polyformaldehyde）
POM塑料的性质:
密度:1.41-1.43g/cm3
成型收缩率:1.2-3.0%
成型温度：170-200℃
干燥条件：80-90℃2小时
POM塑料-简述
POM（聚甲醛树脂）定义：聚甲醛是由甲醛聚合所得。
POM塑料是高密度、高结晶度的热塑性工程塑料。具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。也正是因为这些优异的化学和物理性能可以和钢铁媲美，而重量又轻于钢，才称之为“赛钢”！
POM塑料性能：
1.结晶料,熔融范围窄，熔融和凝固快，料温稍低于熔融温度即发生结晶。流动性中等。吸湿小，可不经干燥处理。
2.摩擦系数低，弹性好，塑件表面易产生皱纹花样的表面缺陷。
3.极易分解，分解温度为240度。分解时有刺激性和腐蚀性气体发生。故模具钢材宜选用耐腐蚀性的材料制作。
POM塑料用途： POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等。

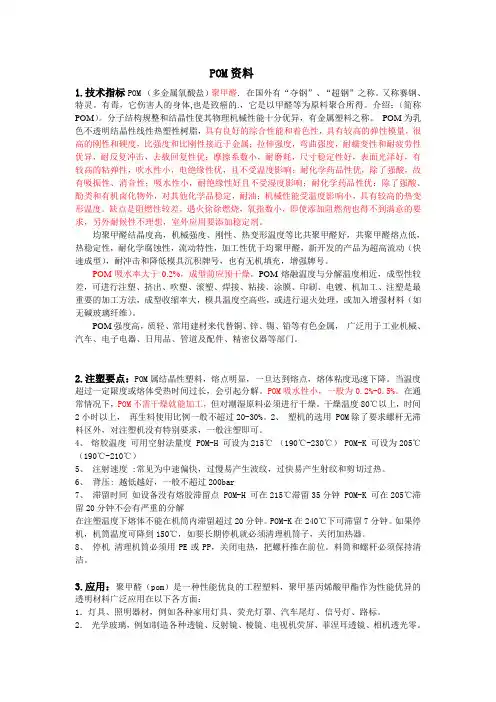

POM资料
1.技术指标POM （多金属氧酸盐）聚甲醛. 在国外有“夺钢”、“超钢”之称。又称赛钢、特灵。有毒，它伤害人的身体,也是致癌的.，它是以甲醛等为原料聚合所得。介绍：（简称POM）。分子结构规整和结晶性使其物理机械性能十分优异，有金属塑料之称。 POM为乳色不透明结晶性线性热塑性树脂，具有良好的综合性能和着色性，具有较高的弹性模量，很高的刚性和硬度，比强度和比刚性接近于金属；拉伸强度，弯曲强度，耐蠕变性和耐疲劳性优异，耐反复冲击，去载回复性优；摩擦系数小，耐磨耗，尺寸稳定性好，表面光泽好，有较高的粘弹性，吹水性小，电绝缘性优，且不受温度影响；耐化学药品性优，除了强酸，故有吸振性、消音性；吸水性小，耐绝缘性好且不受湿度影响；耐化学药品性优：除了强酸、酚类和有机卤化物外，对其他化学品稳定，耐油；机械性能受温度影响小，具有较高的热变形温度。缺点是阻燃性较差，遇火徐徐燃烧，氧指数小，即使添加阻燃剂也得不到满意的要求，另外耐候性不理想，室外应用要添加稳定剂。
均聚甲醛结晶度高，机械强度、刚性、热变形温度等比共聚甲醛好，共聚甲醛熔点低，热稳定性，耐化学腐蚀性，流动特性，加工性优于均聚甲醛，新开发的产品为超高流动（快速成型），耐冲击和降低模具沉积牌号，也有无机填充，增强牌号。
POM吸水率大于0.2%，成型前应预干燥，POM熔融温度与分解温度相近，成型性较差，可进行注塑、挤出、吹塑、滚塑、焊接、粘接、涂膜、印刷、电镀、机加工、注塑是最重要的加工方法，成型收缩率大，模具温度空高些，或进行退火处理，或加入增强材料（如无碱玻璃纤维）。
POM强度高，质轻、常用建材来代替铜、锌、锡、铅等有色金属， 广泛用于工业机械、汽车、电子电器、日用品、管道及配件、精密仪器等部门。
2.注塑要点：POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。当温度超过一定限度或熔体受热时间过长，会引起分解。POM吸水性小，一般为0.2%-0.5%。在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。干燥温度80℃以上，时间2小时以上， 再生料使用比例一般不超过20-30%。2、 塑机的选用 POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。
POM材料的详细物理参数
POM（又称赛钢、特灵）。它是以甲醛等为原料聚合所得。POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。当温度超过一定限度或熔体受热时间过长，会引起分解。
铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。
1、 塑料处理
POM吸水性小，一般为0.2%-0.5%。在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。干燥温度80℃以上，时间2小时以上，具体应按供应商资料进行。
再生料使用比例一般不超过20-30%。但要视产品的种类和最终用途而定，有时可达100%。
2、 塑机的选用
POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。
3、 模具及浇口设计
常见模具温度控制为80-90℃，流道直径有3-6mm，浇口长度为0.5mm，浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6倍，脱模斜度40′-1°30′之间。
排气系统
POM-H 厚度0.01-0.02mm 宽3mm
POM-K 厚度0.04mm 宽3mm
4、 熔胶温度
可用空射法量度
POM-H 可设为215℃ （190℃-230℃）
POM-K 可设为205℃ （190℃-210℃）
5、 注射速度
常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。
6、 背压
越低越好，一般不超过200bar
7、 滞留时间
如设备没有熔胶滞留点
POM-H 可在215℃滞留35分钟
POM-K 可在205℃滞留20分钟不会有严重的分解
在注塑温度下熔体不能在机筒内滞留超过20分钟。POM-K在240℃下可滞留7分钟。如果停机，机筒温度可降到150℃，如要长期停机就必须清理机筒子，关闭加热器。
聚甲醛合成工艺及市场前景
一、 聚甲醛概述
自1959年美国杜邦公司成功开发聚甲醛 (polyxymethylene ，简称POM)并工业化生产以来,POM以其优异的性能在汽车、电子电器、日用消费品、机械工业等领域获得了广泛运用,迅速发展成为五大工程塑料之一。
POM为线性结晶型聚合物,分子链结构规整、内聚能密度大、结晶度高、力学性能优异,具有较高的弹性模量、很高的刚度和硬度、拉伸强度、弯曲强度,耐蠕变性和耐疲劳性能优良,比强度和比刚性接近于金属,是工程塑料中力学性能最接近金属的材料,有金属塑料之称。另外, POM耐反复冲击、去载回复性优;固有吸振性、消音性、绝缘性好且不受湿度影响;耐化学药品性优;其力学性能受温度影响小,具有较高的热变形温度。缺点是阻燃性差、易燃烧、冲击强度低、缺口敏感性大、热稳定性差、耐候性不理想等[1]。这些缺点极大地限制了POM在各个领域中应用范围的扩大,因此,针对POM在不同领域应用的改性研究非常活跃,各种新产品也层出不穷[2-3]。
聚甲醛的合成工艺
2 反应原理
2.1 氧化
甲醛深度氧化的副产物主要为一氧化碳和甲酸，为了使甲酸副产减少和提高效率，应控制反应温度为50℃。
2.2 合成三聚甲醛
从主反应式可以看出，甲醛浓度越大，愈有利于反映。因此，此工序应尽可能提高甲醛浓度。
2.3 生成聚甲醛
3、工序操作叙述
将在汽化器内汽化后的甲醇与净化的空气混合气体通入氧化器内，在催化剂存在下，控制反应温度为550℃，空气速度10000-15000/h,氧化甲醇生成甲醛，反应选择性95%-100%，经真空浓缩成70%的甲醛液。
生成甲醛送入合成塔，加入总量4%~5%的硫酸于110℃下反应，得到质量百分数为60%-70%的三聚甲醛液；在结晶器内，用冷冻盐水使三聚甲醛结晶析出后，经离心分离，精制得三聚甲醛单体。
再将三聚甲醛、二氧五环在催化剂作用下，于双螺杆反应器内进行本体动态连续聚合，然后将粗品送入后处理釜，加入总量4%的氨水，于146℃下处理得稳定的聚甲醛。
