JRC4558电路工作原理，如图纸所示：主要分为三部分。分别为电源电路、卫星箱功放电路、超重低音电路.

一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。正负16V为三块功放芯片TDA2030，UTC2030提供电源。另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。因此，调整R7的阻值，就可以调整放大倍数。R11/C7为扬声器补偿网络。

三、超低音电路。由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。R201T将此放大器的放大倍数设置为6倍左右。（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。

TDA2030

TDA2030

•TDA2030是一款音频功放电路，采用5引脚单列直

插式塑料封装结构。该集成电路广泛应用于汽车

立体声收录音机、中功率音响设备，具有体积小、

输出功率大、失真小等特点。

TDA2030电路特点

•[1].外接元件非常少。

•[2].输出功率大，Po=18W(RL=4Ω)。

•[3].采用超小型封装（TO-220）,可提高组装密度。

•[4].开机冲击极小。

•[5].内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

•[6].TDA2030A（TDA2030A是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构）能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。无疑，用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。

用TDA2030制作的有源功放电路图引脚情况

1脚是正向输入端

2脚是反向输入端

3脚是负电源输入端

4脚是功率输出端

5脚是正电源输入端。

TDA2030A功放电路图,引脚图,电路图,价格0.82/pcs

发布时间:2011-5-5 9:49:33 | 来源: 第一价值网 | 查看: 1551次 | 收藏 | 打印

TAG： TDA2030A功放电路图 TDA2030A引脚图 TDA2030A电路图

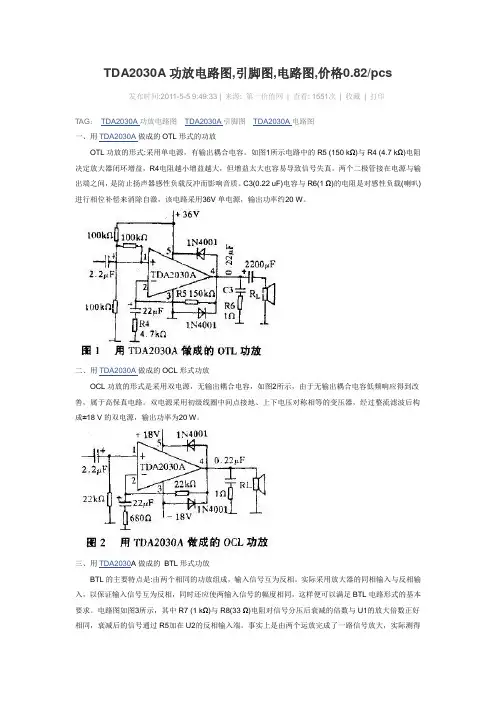

一、用TDA2030A做成的OTL形式的功放

OTL功放的形式:采用单电源，有输出耦合电容。如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V单电源，输出功率约20 W。

二、用TDA2030A做成的OCL形式功放

OCL功放的形式是采用双电源，无输出耦合电容，如图2所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18 V的双电源，输出功率为20 W。

三、用TDA2030A做成的 BTL形式功放

BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。即原输出功率为20 W的运放，现输出功率约为50 W。但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。笔者曾见到与图3类似的电路，但其电路中没有R7, R8对信号分压后衰减的电阻，而U2的反相输入端R5(680 Ω)电阻仍接地。表面看来它也满足BTL电路的特点，喇叭也能发声，但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭)，而U2的④脚对地接喇叭却无声，正常应该能发声。事实上，原来由于信号通过U2的④脚与②脚相连的R4 (22 kΩ)电阻时，极大衰减了输入信号，再从680Ω与地之间加到U2的反相端，信号几乎为零。用一个U1也能发出声响的原因是:U2在电源电压作用下对信号形成一个接地通路，与喇叭一端接地相同。
