开关电源各种经典电路图详解

常见几种开关电源工作原理及电路图图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。

这部分电路目前已集成化，制成了各种开关电源用集成电路。

控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。

电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。

所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。

当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。

单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。

唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。

单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。

３．单端正激式开关电源单端正激式开关电源的典型电路如图四所示。

这种电路在形式上与单端反激式电路相似，但工作情形不同。

当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。

在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。

为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。

由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。

6款开关电源电路设计原理图简单的开关电源电路图（一）免费资料下载 -戳进来-->电子技术下载资料精选-调整C3和R5使振荡频率在30KHz-45KHz。

输出电压需要稳压。

输出电流可以达到500mA.有效功率8W、效率87%。

其他没有要求就可以正常工作。

简单的开关电源电路图（二）24V开关电源，是高频逆变开关电源中的一个种类。

通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！24V开关电源的工作原理是：1.交流电源输入经整流滤波成直流;2.通过高频PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压，经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。

24v开关电源电路图24V过流保护图简单的开关电源电路图（三）单端正激式开关电源的典型电路如图四所示。

这种电路在形式上与单端反激式电路相似，但工作情形不同。

当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。

在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。

为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。

由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。

电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。

简单的开关电源电路图（四）推挽式开关电源的典型电路如图六所示。

它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。

电路使用两个开关管VT1和VT2，两个开关管在外激励方波信号的控制下交替的导通与截止，在变压器Ｔ次级统组得到方波电压，经整流滤波变为所需要的直流电压。

电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。

图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。

2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。

Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。

uc3844开关电源电路图汇总（反激式变换电路/高频变压器/电流反馈电路）uc3844应用电路图（一）主电路图1是所设计电源的原理图，主电路采用单端反激式变换电路，220V交流输入电压经桥式整流、电容滤波变为直流后，供给单端反激式变换电路，并通过电阻R1、C2为UC3844提供初始工作电压。

为提高电源的开关频率，采用功率MOSFET作为功率开关管，在UC3844的控制下，将能量传递到输出侧。

为抑制电压尖峰，在高频变压器原边设置了RCD缓冲电路。

UC3844外围电路设计UC3844内部主要由5.0V基准电压源、振荡器（用来精确地控制占空比调节）、降压器、电流测定比较器、PWM锁存器、高增益E/A误差放大器和适用于驱动功率MOSFET 的大电流推挽输出电路等构成。

UC3844的典型外围电路如图2所示，图中脚7是其电源端，芯片工作的开启电压为16V，欠压锁定电压为10V，上限为34V，这里设定20V给它供电，用稳压二极管稳压，同时并联电解电容滤波，其值为10uF。

开始时由原边主电路向其供电，电路正常工作以后由副边供电。

原边主电路向其供电时需加限流电阻，考虑发热及散热条件，其值取为62kΩ/5W，为了防止输出电压不稳定时较高的电压直接灌人稳压二极管，导致其过压烧坏，在输出端给UC3844供电的线路与稳压管相连接处串入一只二极管。

脚4接振荡电路，产生所需频率的锯齿波，工作频率为=1.8/CTRT，振荡电阻RT和电容CT的值分别为100kΩ、200pF。

脚8是其内部基准电压（5V），给光耦副边的三极管提供偏压。

脚2及脚1为内部电压比较器的反相输入端和输出端，它们之间接一个15kΩ的电阻构成比例调节器，这里采用比例调节而不用PI调节的目的是为了保证反馈回路的响应速度。

脚6是输出端，经一个限流电阻（22Ω/0.25w）限流后驱动功率MOSFET（IRF840（＄0.6202）），为保护功率MOSFET，在脚6并联一支15V的稳压二极管。

UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

开关电源电路组成及常见电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4为安规电容，L2、L3为差模电感。

②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

开关电源原理及各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器〔EMI〕、整流滤波电路、功率变换电路、PWM掌握器电路、输出整流滤波电路组成。

关心电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：开关电源电路方框图二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：输入滤波、整流回路原理图①防雷电路：当有雷击，产生高压经电网导入电源时，由 MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进展保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，假设电流过大， F1、F2、F3 会烧毁保护后级电路。

② 输入滤波电路：C1、L1、C2、C3 组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进展抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对 C5 充电，由于瞬间电流大，加 RT1〔热敏电阻〕就能有效的防止浪涌电流。

因瞬时能量全消耗在 RT1 电阻上，肯定时间后温度上升后 RT1 阻值减小〔RT1 是负温系数元件〕，这时它消耗的能量格外小，后级电路可正常工作。

③ 整流滤波电路：沟通电压经 BRG1 整流后，经 C5 滤波后得到较为纯洁的直流电压。

假设 C5 容量变小，输出的沟通纹波将增大。

2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进展抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

开关电源电路详解图一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器(EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成.辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下:二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时,由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护.当加在压敏电阻两端的电压超过其工作电压时,其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

②输入滤波电路:C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.当电源开启瞬间,要对C5充电,由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流.因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路:交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC 输入滤波电路原理:①输入滤波电路:C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通,电流经RT1构成回路.当C6上的电压充至Z1的稳压值时Q2导通.如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通,RT1将会在很短的时间烧毁,以保护后级电路。

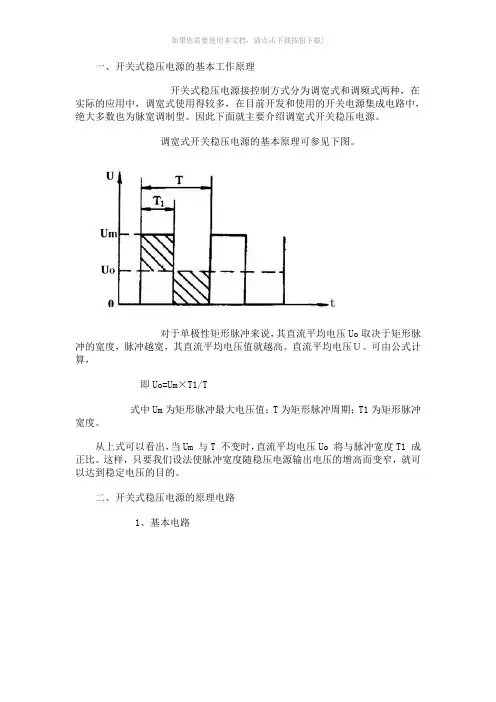

一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。

因此下面就主要介绍调宽式开关稳压电源。

调宽式开关稳压电源的基本原理可参见下图。

对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。

直流平均电压Ｕ。

可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。

从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。

这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。

这部分电路目前已集成化，制成了各种开关电源用集成电路。

控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。

电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。

所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。

当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。

单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。

唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。

29种彩电开关电源电路图和原理说明（图）2013-07-02 00:39:25作者：中华维修整理53506我要评论编者注：这29种开关电源电路是CRT彩电电源电路的典型代表，搞懂了这些电源原理，那么修彩电开关电源基本上是小试牛刀。

1.A3机芯电源A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。

R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。

V553及周边元件、VD515、V511、V512组成稳压控制电路。

R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。

VD518、VD519、R523组成过压保护电路。

另外VD563也为过压保护。

C515的作用：我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。

再来看加入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。

显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。

六款简单的开关电源电路设计，内附原理图详解简单的开关电源电路图（一）简单实用的开关电源电路图调整C3和R5使振荡频率在30KHz-45KHz。

输出电压需要稳压。

输出电流可以达到500mA.有效功率8W、效率87%。

其他没有要求就可以正常工作。

简单的开关电源电路图（二）24V开关电源，是高频逆变开关电源中的一个种类。

通过电路控制开关管进行高速的道通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！24V开关电源的工作原理是：1.交流电源输入经整流滤波成直流;2.通过高频PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压，经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。

24v开关电源电路图简单的开关电源电路图（三）单端正激式开关电源的典型电路如下图所示。

这种电路在形式上与单端反激式电路相似，但工作情形不同。

当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。

在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。

为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于50％。

由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。

电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。

简单的开关电源电路图（四）推挽式开关电源的典型电路如图六所示。

它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。

电路使用两个开关管VT1和VT2，两个开关管在外激励方波信号的控制下交替的导通与截止，在变压器Ｔ次级统组得到方波电压，经整流滤波变为所需要的直流电压。

开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路：1、AC输入整流滤波电路原理：防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC输入滤波电路原理：输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4为安规电容，L2、L3为差模电感。

②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

开关电源原理一、 开关电源的电路组成:功率变换电路、PWM① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上,若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路:C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻)就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上,一定时间后温度升高后RT1阻值减小（RT1是负温系数元件）,这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小,输出的交流纹波将增大。

C3、C4为安规电容，L2、L3为差模电感。

②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路.在起机的瞬间，由于C6的存在Q2不导通,电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通.如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

三、功率变换电路：1、MOS管的工作原理:目前应用最广泛的绝缘栅场效应管是MOSFET(MOS管），是利用半导体表面的电声效应进行工作的。

也称为表面场效应器件。

由于它的栅极处于不导电状态，所以输入电阻可以大大提高,最高可达105欧姆，MOS 管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。

2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿.在开关管Q1关断时,变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。

六款uc3842开关电源电路图分享描述uc3842开关电源电路图分享（一）用UC3842做的开关电源的典型电路见图1。

过载和短路保护，一般是通过在开关管的源极串一个电阻（R4），把电流信号送到3842的第3脚来实现保护。

当电源过载时，3842保护动作，使占空比减小，输出电压降低，3842的供电电压Vaux也跟着降低，当低到3842不能工作时，整个电路关闭，然后靠R1、R2开始下一次启动过程。

这被称为“打嗝”式（hiccup）保护。

在这种保护状态下，电源只工作几个开关周期，然后进入很长时间（几百ms到几s）的启动过程，平均功率很低，即使长时间输出短路也不会导致电源的损坏。

由于漏感等原因，有的开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压Vaux也不能降到足够低，所以一般在辅助电源的整流二极管上串一个电阻（R3），它和C1形成RC滤波，滤掉开通瞬间的尖峰。

仔细调整这个电阻的数值，一般都可以达到满意的保护。

使用这个电路，必须注意选取比较低的辅助电压Vaux，对3842一般为13～15V，使电路容易保护。

图2、3、4是常见的电路。

图2采取拉低第1脚的方法关闭电源。

图3采用断开振荡回路的方法。

图4采取抬高第2脚，进而使第1脚降低的方法。

在这3个电路里R3电阻即使不要，仍能很好保护。

注意电路中C4的作用，电源正常启动，光耦是不通的，因此靠C4来使保护电路延迟一段时间动作。

在过载或短路保护时，它也起延时保护的左右。

在灯泡、马达等启动电流大的场合，C4的取值也要大一点。

图1是使用最广泛的电路，然而它的保护电路仍有几个问题：1. 在批量生产时，由于元器件的差异，总会有一些电源不能很好保护，这时需要个别调整R3的数值，给生产造成麻烦；2. 在输出电压较低时，如3.3V、5V，由于输出电流大，过载时输出电压下降不大，也很难调整R3到一个理想的数值；3. 在正激应用时，辅助电压Vaux虽然也跟随输出变化，但跟输入电压HV的关系更大，也很难调整R3到一个理想的数值。

一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。

因此下面就主要介绍调宽式开关稳压电源。

调宽式开关稳压电源的基本原理可参见下图。

对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。

直流平均电压Ｕ。

可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。

从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。

这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。

这部分电路目前已集成化，制成了各种开关电源用集成电路。

控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。

电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。

所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。

当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。

单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。

唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。

开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMF3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

三、功率变换电路：1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。

也称为表面场效应器件。

由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。

2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。

在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。

从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。

当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。

一、开关式稳压电源的大体工作原理开关式稳压电源接操纵方式分为调宽式和调频式两种，在实际的应用中，调宽式利用得较多，在目前开发和利用的开关电源集成电路中，绝大多数也为脉宽调制型。

因此下面就要紧介绍调宽式开关稳压电源。

调宽式开关稳压电源的大体原理可参见以下图。

关于单极性矩形脉冲来讲，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。

直流平均电压Ｕ。

可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。

从上式能够看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。

如此，只要咱们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就能够够达到稳固电压的目的。

二、开关式稳压电源的原理电路一、大体电路图二开关电源大体电路框图开关式稳压电源的大体电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有必然脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将那个方波电压经整流滤波变成所需要的直流电压。

操纵电路为一脉冲宽度调制器，它要紧由取样器、比较器、振荡器、脉宽调制及基准电压等电路组成。

这部份电路目前已集成化，制成了各类开关电源用集成电路。

操纵电路用来调整高频开关元件的开关时刻比例，以达到稳固输出电压的目的。

２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。

电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。

所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ低级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在低级绕组中贮存能量。

当开关管VT1截止时，变压器Ｔ低级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。

单端反激式开关电源是一种本钱最低的电源电路，输出功率为20－100Ｗ，能够同时输出不同的电压，且有较好的电压调整率。

唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
