大工15春《钢结构》离线作业答案

  • 格式：doc
  • 大小：274.00 KB
  • 文档页数：4

1

大连理工大学《钢结构》大作业

学习中心： 福建

姓 名： 00000

学 号： 00000000000

2

题目一：

试设计一双盖板的角焊缝对接接头。已知钢板截面为300mm×14mm，承受轴心力设计值N=800KN（静力荷载）。钢材Q235-B，手工焊，焊条E43型，如图（a）所示。

若改成如图（b）所示的菱形盖板，验算连接强度。

NN6NN114t

图a

NN1002020506NN114t82t1808080197

图b

解：正面角焊缝能承受的内力为（按式4.11）

N1=2×0.7 hf lw1βf ffw =2×0.7×6×100×1.22×160

=164000 N=164 kN

焊接缝能承受的内力为（（按式4.14）和（按式4.15）） 3

βfθ03.12)19780(31113sin11

N2=2×2×0.7 hf lw2βfθffw=2×2×0.7×6×197×1.03×160

=545000 N=545 kN

侧面角焊缝能承受的内力为（（按式4.12））

N3=2×2×0.7 hf lw3βfθffw=2×2×0.7×6×（50-6）×160

=118000 N=118kN

接头一侧能承受的内力为

∑N= N1 ＋N2＋N3=164+545+118=827 Kn＞N=800 kN（满足）

改用菱形后盖板长度有所增加，但焊缝受力情况有较大改善。

题目二 ：

如下图所示的两端简支的焊接组合截面H型钢梁，受静力荷载作用，200PkN，钢材为Q235B级钢2215/fNmm，2125/vfNmm，试验算跨中荷载P作用位置的强度是否能够满足要求？

yxxy20015350820015PP100020001000120120120120

解：（1）计算截面特性

33240.835/122201.5/122201.5(17.50.75)22853.33xIcm

（1分）

（2）P作用处梁所受的荷载值：

弯矩：52001000210MkNmm

剪力：200VPkN

（3）验算梁的应力值

a、最大正应力： 4 5322max421010350215166.3/215/222853.33102xMhNmmfNmmI

满足要求

b、最大剪应力：

322max420010(1758175/220015182.5)73.3/125/22853.33108vxwVSNmmfNmmIt

满足要求

c、折算应力

3220010128.2215/8(120515)cwzPfNmmtl

2max175166.3175/190153.2/190Nmm

32112001054750059.5/22853.338xxVSNmmIt

2222223153.2128.2153.2128.2359.9cc

22176.2/1.1215236.5/tNmmfNmm 满足要求 。

题目五：受剪螺栓连接在达极限承载力时可能出现哪些破坏形式？螺栓排列的中距、端距和边距应满足哪些要求？

答：受剪螺栓连接在达极限承载力时可能出现以下五种破坏形式：栓杆剪断、孔壁挤压坏、钢板拉断、端部钢板剪断、栓杆受弯破坏。

螺栓排列应满足三方面要求：1，受力要求2，施工要求3，构造要求。

最小的栓距3d,最小的端距2d。

合集下载

吉大15秋学期《钢结构》在线作业一100分答案

吉大15秋学期《钢结构》在线作业一100分答案

吉大15秋学期《钢结构》在线作业一100分答案

一、单选题（共10道试题，共40分。）

1.在动荷载作用下，侧面角焊缝的计算长度不宜大于（）。A.60hfB.40hfC.80hfD.120hf

正确答案：A

2.梁腹板的高厚比80＜h0/tw＜170时，应设置（）。A.横向加劲B.纵向加劲肋C.纵横向加劲肋D.短加劲肋正确答案：A

3.构件发生脆性破坏时，其特点是（）。A.变形大

B.破坏持续时间长C.有裂缝出现

D.变形小或无变形正确答案：D

4.单层工业厂房结构承受的荷载主要有（）。A.恒载作用B.活荷载作用

C.恒载、活荷载及地震作用D.不能确定正确答案：C

5.某侧面角焊缝长度为600mm，焊脚为8mm，该焊缝的计算长度应为下列哪项（）。A.600mmB.584mmC.496mmD.480mm正确答案：B

6.钢材的伸长率可以通过下列()试验来获得。A.冷弯180°试验B.单向一次拉伸试验C.疲劳试验D.冲击试验正确答案：B

7.在压弯构件弯矩作用平面外稳定计算式中，轴力项分母里的φy是（）。A.弯矩作用平面内轴心压杆的稳定系数

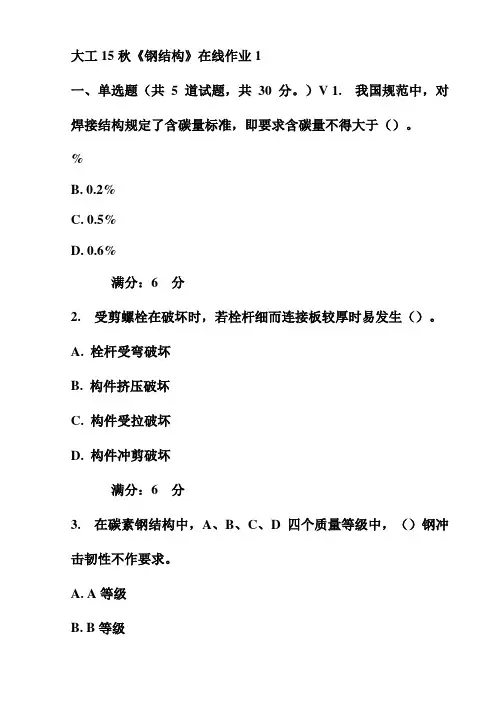

大工15秋《钢结构》在线作业1

大工15秋《钢结构》在线作业1

大工15秋《钢结构》在线作业1

一、单选题（共 5 道试题，共 30 分。）V 1. 我国规范中，对焊接结构规定了含碳量标准，即要求含碳量不得大于（）。

%

B. 0.2%

C. 0.5%

D. 0.6%

满分：6 分

2. 受剪螺栓在破坏时，若栓杆细而连接板较厚时易发生（）。

A. 栓杆受弯破坏

B. 构件挤压破坏

C. 构件受拉破坏

D. 构件冲剪破坏

满分：6 分

3. 在碳素钢结构中，A、B、C、D四个质量等级中，（）钢冲击韧性不作要求。

A. A等级

B. B等级 C. C等级

D. D等级

满分：6 分

4. 在承受动力荷载的结构中，垂直于受力方向的焊缝不宜采用（）。

A. 角焊缝

B. 焊透的对接焊缝

C. 不焊透的对接焊缝

D. 斜对接焊缝

满分：6 分

5. 对吊车梁进行刚度验算时，应采用（）。

A. 荷载最大值

B. 荷载标准值

C. 荷载设计值

D. 荷载组合值

满分：6 分

二、判断题（共 13 道试题，共 52 分。）V 1. 钢结构的连接是指各构件、部件（节点板、垫板）连接成一体的方式：包括焊接连接、螺栓连接、铆钉连接。

A. 错误

B. 正确

满分：4 分

2. 对接焊缝在焊缝的起弧端和落弧端应配置引弧板和引出板。

A. 错误

B. 正确

满分：4 分

3. 焊丝与焊剂的选择时应与主体金属强度相适应，并符合现行国家规定和标准。

A. 错误

B. 正确

满分：4 分

4. 引弧板的材质应与母材相同，坡口形式应与焊缝相同。

A. 错误

B. 正确

满分：4 分 5. 钢结构强度高，重量轻，塑性和韧性好。

A. 错误

B. 正确

满分：4 分

6. 进行钢结构疲劳计算时，应力循环中不出现拉应力的部位，也需要计算疲劳强度。

大工《钢结构》课程考试模拟试卷A答案

大工《钢结构》课程考试模拟试卷A答案

大工《钢结构》课程考试模拟试卷A答案

机密★启用前

大连理工大学网络教育学院

2013年3月份《钢结构》课程考试模拟试卷答案考试形式：闭卷试卷类型：A

一、单项选择题（本大题共5小题，每小题2分，共10分）

1、D

2、C

3、B

4、A

5、B

二、判断题（本大题共5小题，每小题2分，共10分）

1、A

2、B

3、B

4、B

5、A

三、填空题（本大题共5小题，每空2分，共20分）

1、静力强度、动力强度、稳定

2、降低

3、伸长率、断面收缩率

4、端缝、侧缝

5、扭矩法、扭掉螺栓梅花头法

四、简答题（本大题共3小题，每小题10分，共30分）

1、高强度螺栓的预拉力值计算公式

0.90.90.9

1.2u e

P f A

=中，数字0.9及1.2各代表什么含义？

答：（1）分子中三个0.9分别代表：

①第一个0.9：对引入的抗拉强度加以折减；（2分）

②第二个0.9：考虑到材料的不均匀性，乘以0.9材料系数折减；（2分）

③第三个0.9：《施工规范》规定施工时需要超拧10%，因此还需乘以超拧系数0.9折减（2分）（2）分母中的1.2：螺栓施拧时，会在螺栓内产生剪应力，故须用折算应力来考虑其影响，即用（除以）系数1.2考虑。（4分）

2、何为钢材的应力集中？

答：

在钢结构构件中不可避免地存在着孔洞、槽口、凹角、裂缝、厚度变化、形状变化、内部缺陷等，（4分）此时钢结构的应力不再保持均匀分布，（2分）

而是在某些区域产生局部高峰应力，（2分）

在另一些区域则应力降低，形成所谓“应力集中”现象。（2分）

3、钢材选用时应考虑哪些综合因素？

答：（1）钢材选用的原则是：既能使结构安全可靠地满足使用要求，又要尽最大可能做到经济合理（3分） （2）为了保证承重结构的承载能力和防止在一定条件下出现脆性破坏， （3分） 应根据结构的重要性、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑，选用合适的钢材牌号和材性 （4分）

吉大15秋学期《钢结构》在线作业一100分答案 2

吉大15秋学期《钢结构》在线作业一100分答案 2

吉大15秋学期《钢结构》在线作业一

一、单选题（共 10 道试题，共 40 分。）

1. 在动荷载作用下，侧面角焊缝的计算长度不宜大于（ ）。

A. 60hf

B. 40hf

C. 80hf

D. 120hf

正确答案：A

2. 梁腹板的高厚比80＜h0/tw＜170时，应设置（ ）。

A. 横向加劲

B. 纵向加劲肋

C. 纵横向加劲肋

D. 短加劲肋

正确答案：A

3. 构件发生脆性破坏时，其特点是（ ）。

A. 变形大

B. 破坏持续时间长

C. 有裂缝出现

D. 变形小或无变形

正确答案：D

4. 单层工业厂房结构承受的荷载主要有（ ）。

A. 恒载作用

B. 活荷载作用

C. 恒载、活荷载及地震作用

D. 不能确定

正确答案：C

5. 某侧面角焊缝长度为600mm，焊脚为8mm，该焊缝的计算长度应为下列哪项（ ）。

A. 600mm

B. 584mm

C. 496mm

D. 480mm

正确答案：B

6. 钢材的伸长率可以通过下列( )试验来获得。

A. 冷弯180°试验

B. 单向一次拉伸试验

C. 疲劳试验

D. 冲击试验

正确答案：B

7. 在压弯构件弯矩作用平面外稳定计算式中，轴力项分母里的φy是（ ）。

A. 弯矩作用平面内轴心压杆的稳定系数
