共模、差模信号的关键特性和噪音的抑制方法.

共模干扰的抑制方法
共模干扰是一种由信号来源共同影响接收信号的外部现象，通常会导致接收信号的质量受到影响。

抑制共模干扰的常用方法有：（1）结构化设计：把信号传输线分割成几个不同的封装中，整体结构上彼此不同，不同包裹中传输信号不会相互干扰。

（2）空间差分原则：信号把固定时间集中处理成多声道信号，多声道信号不会进行完全相同的处理，信号时空均可以有效的被解决。

（3）频率差分：尽可能的设计出差距较大的两个信号，以达到完全不会影响在低频信号上，而高频信号会被低频信号滤波抑制。

（4）采用滤波器：通过不断调节滤波器，从而对不同频段进行隔离，抑制相应频段的共模干扰。

电容作用的简单特性分析一、研究目的为了更加形象的说明差分电路中的典型电容的应用和作用，故搭建简单的电路，加以说明分析。

二、差模噪音的抑制分析图1 差模噪音模拟电路图上图为产生差模噪音的电路图。

1、当把C1，C2和C3删除时，输出的信号如下图所示：图2 带有差模噪音的信号图3 放大后的噪音波形由图3可知，此为差模干扰。

2、C1存在，而C2和C3删除时，输出波形如下图4所示，由此可知，差模噪音被明显的消弱。

图4 加上C1时的输出3、不加C1，C2和C3存在时，输出波形如下图5所示。

由下图可知，噪音信号同样被明显消除。

图5 C2和C3存在时的输出波形4、C1，C2和C3同时存在时的输出波形如下图6所示。

由此可以看出，噪音消除的更加明显了。

图6 C1，C2和C3同时存在时的输出波形三、共模噪音的抑制分析图7 共模噪音模拟电路图上图为共模噪音模拟电路图。

1、当把C1，C2和C3删除时，输出的信号如下图所示：图8 带有共模噪音的波形图9 放大后的噪音波形由图9可知，此噪声为共模噪声。

2、C1存在，而C2和C3删除时，输出波形如下图10所示，由此可知，共模噪音没有明显改变，仍然存在。

图10 C1存在，而C2和C3删除时的输出波形3、不加C1，C2和C3存在时，输出波形如下图11所示。

由下图可知，噪音信号被明显消除。

图11不加C1，C2和C3存在时的波形4、C1，C2和C3同时存在时的输出波形如下图12所示。

由此可以看出，和图11的效果相似。

图12 C1，C2和C3同时存在时的输出波形四、电容C1的进一步探讨图13 只有一个输出端被干扰时的电路图在这里，把电容C2和C3删除。

1、当C1不存在时，输出波形如下图14所示。

图14当C1不存在时的输出波形2、当C1存在时，输出波形如下图15所示。

图15 当C1存在时的输出波形图16 图15种放大后的波形由此比较可以知道，C1具有把差分信号中的2个信号同步被干扰的作用。

反激变换器共模噪声的抑制1.引言1.1 概述概述反激变换器是一种常用的电力电子装置，广泛应用于直流至直流（DC-DC）转换以及交流至直流（AC-DC）转换等领域。

然而，随着电子设备的不断普及和使用需求的不断增加，共模噪声成为了反激变换器设计中亟待解决的问题之一。

共模噪声指的是在反激变换器输出端产生的额外噪声信号，这些噪声信号的幅度与电源正负输出端之间的电位差有关。

由于共模噪声会影响到其他电路或设备的正常运行，因此对共模噪声的抑制成为了反激变换器设计中的重要任务。

本文旨在探讨反激变换器共模噪声的来源以及抑制方法。

首先，我们将介绍反激变换器的工作原理，包括其基本结构和工作模式。

然后，我们将详细讨论共模噪声的产生原因，涉及到各种可能的干扰机制和外部因素。

最后，我们将提出两种常见的抑制方法，旨在减小共模噪声的幅度，从而提高反激变换器的性能。

通过本文的阅读，读者将能够全面了解到反激变换器共模噪声的问题，并且掌握一些有效的抑制方法，从而为反激变换器的设计和应用提供参考和指导。

希望本文对于研究人员和工程师们在反激变换器设计中的抑制共模噪声方面有所帮助。

1.2文章结构文章结构部分的内容可以描述整篇文章的结构和组织方式，让读者了解各个章节的内容和逻辑关系。

具体内容如下："1.2 文章结构：本文将按照以下方式组织和呈现内容：第一部分为引言，旨在引起读者对反激变换器共模噪声抑制问题的兴趣并提供背景信息。

在该部分中，我们将概述本文的研究目标和结构。

接下来的第二部分将详细介绍反激变换器的原理，包括其工作原理和基本结构。

我们将重点探讨反激变换器产生共模噪声的机制和原因，以加深对该问题的理解。

在第三部分中，我们将提出两种抑制共模噪声的方法。

首先，我们将介绍抑制方法一，详细描述其原理和操作步骤。

然后，我们将介绍抑制方法二，同样阐述其原理和应用范围。

最后，结论部分将总结本文的主要内容，并对反激变换器共模噪声的抑制进行综合评价。

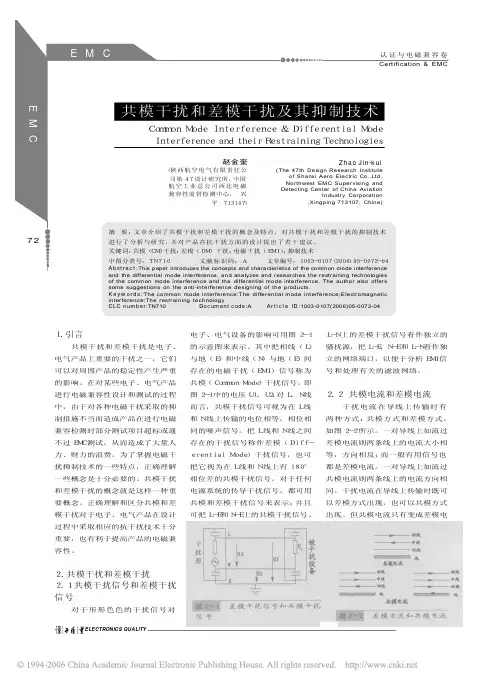

Ｌ－Ｎ 上的差模干扰信号看作独立的 骚扰源，把 Ｌ－Ｅ、Ｎ－Ｅ 和 Ｌ－Ｎ 看作独 立的网络端口，以便于分析 ＥＭＩ 信 号和处理有关的滤波网络。
２．２ 共模电流和差模电流
干扰电流在导线上传输时有 两种方式： 共模方式和差模方式， 如图 ２－２ 所示。一对导线上如流过 差模电流则两条线上的电流大小相 等，方向相反； 而一般有用信号也 都是差模电流。一对导线上如流过 共模电流则两条线上的电流方向相 同。干扰电流在导线上传输时既可 以差模方式出现，也可以共模方式 出现。但共模电流只有变成差模电
（１） 由于电路的不平衡性，相 同的共模电压会在信号线和信号地 线上产生不同幅度的共模电流，从 而产生差模电压，形成干扰。
（２） 共模电流会产生很强的辐 射，对周围的电路形成辐射性干 扰，而电缆的共模辐射则是设备辐 射干扰发射超标的主要原因之一。
一般情况下，电缆上产生共模 电流的原因有三个方面： 一个是外 界电磁场在电缆中所有导线上感应 出来的电压（这个电压相对于大地 是等幅同相的），这个电压产生电 流；另一个原因是电缆两端的设备 所接的地电位不同，在这个地电位 的驱动下产生电流； 第三个原因是 设备上的电缆与大地之间的电位 差，这样电缆上会有共模电流。如 果设备在其电缆上产生共模电流， 电缆会产生强烈的电磁辐射，对电 子、电气产品元器件产生电磁干 扰，影响产品的性能指标。另外， 当电路不平衡时，共模电流会转变 为差模电流，差模电流对电路直接 产生干扰影响。对于电子、电气产 品电路中的信号线及其回路而言： 差模电流流过电路中的导线环路 时，将引起差模辐射，这种环路相 当于小环天线，能向空间辐射磁 场，或接收磁场。因此，必须限制 环路的大小和面积。
平 ７１３１０７）
Zhao Jin-kui
