干式空心限流电抗器技术规范书

.
.
******项目

干式空心限流电抗器
技术规书

*****工程公司
2015年5月
.

专业资料
围
1. 本技术性能要求仅限于此次买方所用的10.5kV干式空心限流电抗器，包括对
其使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的
技术要求。
2. 本技术性能要求提出的是最低限度的技术要求，并未对一切技术细节作出规
定，也未充分引述有关标准和规和条文。卖方均提供符合本技术规、标准、
电力行业标准以及国际标准的优质产品。
3. 如卖方没有以书面形式对本技术性能要求的条文提出异议，那么买方可以认
为卖方提供的产品完全满足本技术性能要求。如有任何异议，都应在报价书
中以“对规书的意见和同规书的差异”为标题的章节中加以详细描述。
4. 本技术规书所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较
高标准执行。
5. 本技术规书经买方和卖方双方确认后作为订货合同的技术附件，与合同正文
具有同等的法律效力。
6. 本技术规书未尽事宜，由买方和卖方双方协商确定。
7. 供货围
名称：10.5kV干式空心限流电抗器
型号：XKK-10-800-6% （XKK-不同厂家型号可能不同）
布置方式：三相一字型叠放。
进出线端子角度：90度
数量：1套（含本体及其支持瓷瓶等所有安装附件）
.
专业资料
二、 规性引用文件
GB6450 干式电力变压器
IEC 60289 Reactors标准
GB/T1094.6 电抗器
GB311.1 高压输变电设备的绝缘配合
GB7449 电力变压器和电抗器的雷电冲击和操作冲击试验导则
GB7228 变压器和电抗器的声级测定
GB763 交流高压电器在长期工作时的发热
GB191 包装贮运标志
电网公司“十八项电网重大反事故措施”。
GB 50150电气装置安装工程电气设备交接试验标准
以上标准均执行最新版本。
三、 使用环境条件
安装方式：户
年平均气温 16.4℃
极端最高气温 39.5℃
极端最低气温 -10.1℃
年平均相对湿度 81%
海拔高度：不高于1000m（黄海高程）。
地震基本烈度：地震基本烈度为6度，要求7度设防。

四、 主要技术参数及要求
.
专业资料
1. 主要技术参数
额定电压：10.5kV
最高运行电压：12kV
额定电流：800A
百分电抗值Kd%：6%
频率：50Hz
相数：三相
绕线采用铜芯
自冷
10.5kV中性点接地方式：不接地
额定雷电冲击全波耐受电压(kV、峰值)：60
额定工频耐压 (干/湿，kV、有效值)：35
连续运行的过电流倍数：1.35IN
动稳电流：40kA
短时电流4s：15kA
额定持续电流下绕组平均温升(K)：≤80
额定持续电流下最热点温升(K)：≤90
额定短时电流下绕组平均温度最大值（℃）：≤200
匝间绝缘耐热等级：H级
整体绝缘耐热等级：F 级
阻抗允许偏差：与额定值之差(%)：≤＋5
每相与三相阻抗平均值之差(%)：≤±2
.
专业资料
噪声水平：55（在额定状态下 dB（A）
单个线圈尺寸：投标方提供
接线端子允许受力：水平纵向2500N
水平横向1500N
垂直方向1000N
安全系数(三力同时作用) ≥2.5
约三相总重量：投标方提供

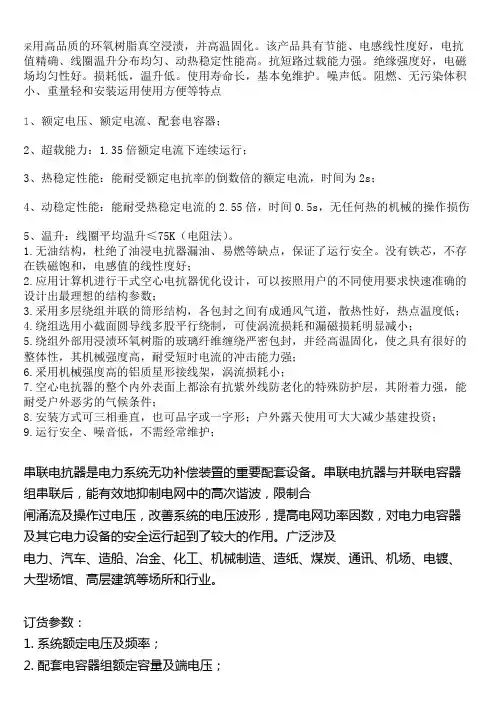

2.电抗器采用环氧树脂浸渍的长玻璃丝束对线圈进行包封，电抗器线圈采用绝缘
性能优良的薄膜作为导线的匝绝缘。
3.电抗器进出线端子应有足够长度直接连接多根并联电缆。
4.电抗器在整个寿命(>30年)期间嗓音水平低于60分贝。

五、 质量保证
1. 设计和制造遵循ISO9001国际质量管理和质量保证标准，该质量保证体系已
经通过认证和正常运转。
2. 卖方均保证制造过程中的所有工艺、材料、试验等（包括卖方的外购件在）
均符合本条款的规定。若买方根据运行经验指定卖方提供某种外购零部件，
卖方均积极配合。
3. 对于采用引进技术制造的设备，均符合引进国的技术标准或IEC标准。当标
准与本条款有矛盾时，卖方均将处理意见书面通知买方，由双方协商解决。
假若卖方有更优越或更为经济的设计和材料，足以使买方的产品更为安全、
可靠、灵活、适均时，卖方可提出并经买方的认可，然而必须遵循现行的标
.
专业资料
准，并且有成熟的设计和工艺要求以及工程实践经验。
六、 试验
根据最新版的IEC标准和标准进行试验。
1. 型式试验
温升试验
绝缘试验
爬电距离，外绝缘电气距离测量
局部放电测量
短时电流试验
2. 出厂试验
外观检查
绕组电阻的测量
损耗测量
电抗值测量
绝缘试验
声级测量
绕组匝间绝缘试验
七、 技术服务
1. 项目管理
合同签定后，卖方均指定负责本工程的项目经理，负责卖方在工程全过程的
各项工作，如工程进度、设计制造、图纸文件、包装运输、现场安装、调试验收
等。
.
专业资料
2. 服务项目
2.1在设备交付的同时均至少提供下列图纸、资料五套：
说明书及调试大纲；
装置原理接线图、端子排图；
CAD2004电子版本图纸；
产品合格证
出厂试验记录及测试报告
外形尺寸图
安装图
运输尺寸图
产品拆卸一览表
装箱清单
铭牌标志图
主要部件来源规格清单
以上技术资料妥善包装防止受潮
2.2卖方提供的技术资料分为配合工程设计阶段，设备监造检验，施工调试试运、
性能验收试验和运行维护等五个方面。
2.3对于其它没有列入合同技术资料清单，却是工程所必需文件和资料，一经发
现，卖方均及时免费提供。
2.4完工后的产品均与最后确认的图纸一致。买方对图纸的认可并不减轻卖方关
于其图纸的正确性的责任。设备在现场安装时，如卖方技术人员进一步修改图纸，
卖方均对图纸重新收编成册，正式递交买方，并保证安装后的设备与图纸完全相
.
专业资料
符。
2.5配合工程设计的资料均在设备合同签定完成后5天向设计单位：中国联合工
程公司，提供整套设计资料（包括部成套设备的电子版的接线图）。
3. 售后服务。
3.1在设备安装及调试过程中，视工作情况由买方书面（传真）通知卖方。卖方
接到通知后，派技术人员到达现场进行服务。卖方派出人员在现场提供技术指导。
3.2如装置在运行中出现问题，买方要求卖方提供服务时，卖方48小时到达买
方现场进行服务。
3.3卖方保证本装置产品质量，正式投运后一年实行三包，终生维护，只收零配
件成本费。
3.4 卖方需提供免费的技术培训服务，使买方指定人员能掌握设备的运行、检修、
修理、维护的技能，还均能进行故障诊断、更换备品备件等实际操作，培训期间
卖方需提供培训必备的资料、仪器、工具、安全保护用品、场地和其他必需品。
八、 包装
1. 设备制造完成并通过试验后，均及时包装。否则均得到切实的防护，确保其
不受污损。
2. 所有部件经妥善包装或装箱后，在运输过程均采取其它防护措施，以免散失
损坏或被盗。
3. 在包装箱上均标明买方的订货号、发货号。
4. 包装箱均能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和
腐蚀。
5. 包装箱上均有明显的包装储运图示标志。
.
专业资料
6. 整体产品或分别运输的部件都要有适合运输和装载的要求。
7. 出厂的设备均附有产品合格证书，装箱单和安装使用说明书以及出厂试验测
试数据。
九、 验收
1. 参照制造标准验收。
2. 出厂验收
卖方在干式空心电抗器出厂前二十天通知买方，买方派技术人员到厂家参与
监造和出厂试验验收；
3. 交货验收
到货后，买方应妥善卸车、搬运及保管，并在三日电告卖方。由双方及监理在交
货地及安装现场对外观检查，根据出厂技术文件，合格后（卖方配合买方完成必
要的试验）按装箱单进行验收；开箱后发现问题由卖方负责处理。
4. 运行验收
A. 连续运行一月后及零部件无过热变形现象；
B. 连续运行一年后各项试验测试合格。
.

专业资料
