井下探放水设计常识

第1页共8页 煤矿井下探放水制度

一、探放水的原则

采掘工作必须执行“八字”原则，即“有疑必探，先探后掘”的原则。因而，遇到下列情况之一时，必须进行探水。

(1)接近水淹的井巷、老窑或小窑时。

(2)接近含水层、导水断层、含水裂隙密集带、溶洞和陷落柱时，或通过它们之前。

(3)打开隔离煤柱放水前。

(4)接近可能与河流、湖泊、水库、蓄水池、水井等相通的断层破碎带或裂隙发育带时。

(5)接近可能涌(突)水的钻孔时。

(6)接近有水或稀泥的灌浆区时。

(7)采动影响范围内有承压含水层或含水构造，或煤层与含水层的隔水岩柱厚度不清，可能突水时。

(8)接近矿井水文地质条件复杂的地段，采掘工作有涌(突)水预兆或情况不明时。

(9)接近其他可能涌(突)水地段时。

二、探放水钻孔布置

1、探放老空水钻孔，应按巷道的设计方向在其水平面和竖直面内呈扇形布置；钻孔应成组布设，其孔数视超前距和帮距而定。

(1)竖直扇形面内钻孔间的终孔垂距不得超过1.5m。

(2)水平扇形面内各组钻孔间的终孔水平距离不得大于3m。

(3)探水钻孔的最小超前距或帮距10m。 第2页共8页 (4)一般倾斜煤层平巷的探放水孔，应呈半扇面形布置在巷道正前和上帮。

(5)倾斜煤层上山巷道探放水孔，呈扇面形布置在巷道的前方。

2、探放断层水及底板岩溶水的钻孔，必须沿掘进方向的前方及下方布置；底板方向的钻孔不得少于____个。

3、探放水钻孔除兼做堵水或疏水用外，终孔孔径一般不得大于58mm。

4、巷道接近可能导水的老钻孔探水线时，应向老钻孔布设扇形探水钻孔。

5、对水压大于1MPa的断层水、陷落柱水或强含水层水，不宜沿煤层布置探放水钻孔。

三、探放水钻孔孔口安全装置

探放水钻孔应安设孔口安全装置。孔口安全装置由孔口管、泄水测压三通、孔口水门和钻杆逆止阀。(必要时安装)等组成。

1、孔口管的安装与固定：

(1)选择岩层坚硬完整地段开孔，孔径应大于孔口管直径1-2级，钻至预定深度后，将孔内冲洗干净。注浆使孔口管(管周围应焊扶正肋骨片)与孔壁间充满水泥浆。待孔口管周围水泥浆凝固后扫孔，扫孔深度应超过孔口管长度0.5m。

附件十一 探放水设计原则及安全技术措施

为了搞好矿井防治水工作，有效地防止矿井水害事故，确保矿井安全生产及职工的人身安全。依据《煤矿安全规程》、《煤矿防治水规定》有关条款要求，特编制矿井探防水设计原则及安全技术措施。矿井在日常工作中，应当坚持预测预报、有疑必探、先探后掘、先探后采的原则，进行充水条件分析，在受水害威胁的区域内进行采掘前，必须坚持“有掘必探”的原则，加强探放水工作。

一、探放水设计

1、探水钻孔的布置

（1）平巷探放水钻孔布置

平巷钻孔布置目标主要就探巷道上帮和前方的水体，钻孔呈半扇形布置

探放水前，必须编制探放水设计，确定探水警戒线，制定防止瓦斯和其它有害气体危害等安全措施。

二、探放水设计原则

1、按矿井开拓工程布置，根据技术部门提供的地质和水文地质资料编制设计。

2、探放水老空水、陷落探水和钻孔水时，探水钻孔成组布设，并在巷道前方的水平面和竖直面内是扇形。钻孔终孔位置以满足平站3m为准，原煤层内名孔终孔的 孔的 距不得超过1.5m。

①平巷探主水钻孔布置；

②斜巷探放水钻孔布置。

3、探放断裂 透水和岩溶水等时，探水钻孔沿掘进方向的前方及下方布置，底板钻孔不应少于2个。 4、煤层内原则上禁止探放水压高于1MPa的充水断层水，含水层水及陷落探水等。如确实需要的，可以先建筑防水闸墙，并在闸墙外沟内探放水。

5、上山探水时，一般进行双巷掘进，其中一条超 探水和江水，分一条用来安全撤水，双巷闸每隔30～50m掘1个联络巷，并设挡水墙。

6、井下探放水应当使用专用探放水钻机。严禁使用煤电钻探放水。

7、探水钻孔除兼作堵水或者疏水用的钻孔外，终孔孔径一般不得大于75mm。

8、探水钻孔超前距离和止水 长度，应当符合：

①、探放老空积水的超前钻距，根据水压、煤（岩）层厚度和强度及安全措施等情况确定，但最小水平钻距不小于30m，止水套管长度不应小于10m。

②、沿岩层探放含水层，断层和陷落 等含水 时，最小水平钻距和止水巷管长度不应小于水压在＜1.0、1.0～2.0、2.0～3.0、＞3.0Pa时，分别为＞10、＞15、＞20、＞25m和＞5、＞10、＞15、＞20m。

探放水设计说明

第一篇：探放水设计说明

一、探放水目的

根据«煤矿安全规程»第二百八十五条规定，矿井必须做好水害分析预报和充水条件分析，坚持“预测预报、有掘必探、先探后掘、先治后采”的防治水原则，我矿特编制本设计，以确保采掘工作和人身安全、防止误穿积水区。

二、探放水钻孔设计

我矿回采掘进均在实体煤中，结合《煤矿安全规程》规定及我矿井下实际掘进作业，设计“探50米，掘40米”探眼布置方法，具体为按扇形布置钻孔三个平行眼探眼，一个探顶眼，满足探顶、探帮要求，做到超前规范。

1、探水眼位置及深度确定

a、超前距：指探水钻孔的终孔位置与巷道允许掘进的终止位置之间的距离，x=0.5AL

Ai（Ai3P/Kp）

Ai（Ai3*0.5MPa/0.18MPa）=0.5*2.5*5.5* =19.8464 X——超前距，m A——安全系数，一般取2～5，本矿根据实际取2.5，L——巷道跨度（宽或高取其大者），m P——水头压力，Pa Kp——煤的抗张强度，Pa 由于我矿掘进范围内均为实体煤，井下地质条件简单，因此确定超前距不小于10米，止边界50米时，超前距不小于20米。

b、两侧警戒线（帮距）距离

y=0.5AL

Ai（Ai3P/Kp）=0.5*2.5*5.5* =19.8464 Y——帮距，m

Ai（Ai3*0.5MPa/0.18MPa）

A——安全系数，一般取2～5，本矿根据实际取2.5，L——巷道跨度（宽或高取其大者），m P——水头压力，Pa Kp——煤的抗张强度，Pa 由以上计算或得，两侧帮距不小于20米。

C、探眼位置及深度确定 如附图所示，红线代表探水线，1代表探中眼，2，3代表探帮眼，4代表探顶眼。探水眼布置方位：中眼，巷道断面中间与巷道掘进方向一致，深度不少于50米；探顶眼，间隔20米，与巷道掘进方向方向水平夹角66度，深度不少于50米；探两侧帮眼，间隔20米，与巷道掘进方向水平夹角为24度，深度不少于50米。

同心煤矿安全重大事项

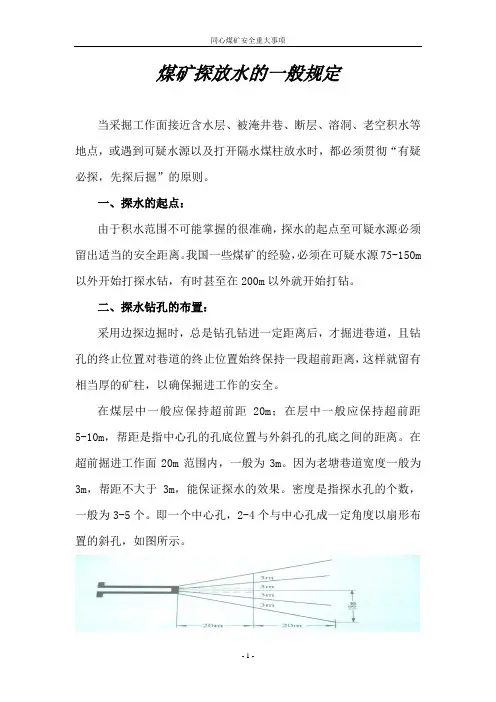

- 1 - 煤矿探放水的一般规定

当采掘工作面接近含水层、被淹井巷、断层、溶洞、老空积水等地点，或遇到可疑水源以及打开隔水煤柱放水时，都必须贯彻“有疑必探，先探后掘”的原则。

一、探水的起点：

由于积水范围不可能掌握的很准确，探水的起点至可疑水源必须留出适当的安全距离。我国一些煤矿的经验，必须在可疑水源75-150m以外开始打探水钻，有时甚至在200m以外就开始打钻。

二、探水钻孔的布置：

采用边探边掘时，总是钻孔钻进一定距离后，才掘进巷道，且钻孔的终止位置对巷道的终止位置始终保持一段超前距离，这样就留有相当厚的矿柱，以确保掘进工作的安全。

在煤层中一般应保持超前距20m；在层中一般应保持超前距5-10m，帮距是指中心孔的孔底位置与外斜孔的孔底之间的距离。在超前掘进工作面20m范围内，一般为3m。因为老塘巷道宽度一般为3m，帮距不大于3m，能保证探水的效果。密度是指探水孔的个数，一般为3-5个。即一个中心孔，2-4个与中心孔成一定角度以扇形布置的斜孔，如图所示。

同心煤矿安全重大事项

- 2 - 探水钻孔布置应考虑地质条件，如：煤层走向的变化及夹石分布规律，以免判断错误。钻孔布置应考虑矿井排水能力，巷道坡度及断面等因素。探水孔的直径，应根据水量大小而定，一般为75mm。若水量很大，需放水时间很长，可以适当加大孔径或增加空数。

三、探水时注意事项：

（一）探水地点要与相邻地区的工作地点保持联系，一旦出水要马上通知受水害威胁地区的工作人员撤到安全地点。若不能保证相邻地区工作人员的安全，可以暂时停止受威胁地区的工作。

（二）打钻探水时，要时刻观察钻孔情况，发现煤层疏松，钻杆推进突然感到轻松，或顺着钻杆有水流出来（超过供水量），都要特别注意。这些都是接近或钻入积水地点的征兆。遇到这种情况要立即停止钻进，进行检查并由有经验的同志监视钻孔和水情变化。这时还不要随意移动或拔出钻杆，因为移动钻杆，高压水可能把钻杆顶出来，碰伤人员；拔出钻杆，钻孔即为积水流出的通道，钻孔会越冲越大，造成透水事故。如果水量水压较大，喷射较远，必须马上固定钻杆，背紧工作面，加固煤壁及顶底板。
