第九章循环水系统及冷却系统第九章循环水供水及冷却水系统第一节概述在汽轮机中做过功的乏汽排入凝汽器中，为了凝结汽轮机的排汽，冷却汽轮机润滑油、发电器的氢气，以及其他工业、生活用水，发电厂需要大量的冷却水。
因此发电厂就需要供水设备及输送管道，从而组成了发电厂的循环水系统。
循环水系统在全厂各种运行条件下连续供给冷却水至凝汽器，以带走主机及给水泵小汽轮机所排放的热量。
循环水系统还向开式冷却水系统供水。
开式冷却水系统用于冷却对水质要求不是很高的设备。
补给水系统向循环水系统中的冷却水塔水池供水，以补充冷却塔运行中蒸发、风吹及排污造成的损失。
第二节循环水供水系统我厂机组容量为2×350MW，供水系统为带逆流式自然通风冷却塔的单元制循环供水系统，每台350MW机组配1座冷却塔，2台循环水泵。
冷却塔水池出水经循环水沟自流进入循环水泵房进水间，经循环水泵升压后经循环水管送至凝汽器，凝汽器排水经循环水管排入冷却塔冷却，冷却后又进入循环水泵房，循环使用。
中央水泵房压力供水管凝汽器/开式冷却水压力回水管冷却塔冷却塔集水池自流回水沟中央水泵房机组启动前，必须先将循环水系统充满水，再启动循环水泵供水。
即循环水系统运行启动前，必须先充水，亦即将冷却塔水池，循环水泵房进水间、循环水管和凝汽器水室充满水。
两台机组配4台循环水泵，平常或夏季4台运行，冬季3台运行。
图9-1 循环水系统第三节循环水泵循环水泵是为循环水系统提供动力。
目前在国内大型火力发电厂中使用的循环水泵大多为立式混流泵，与以往使用的循环水泵相比，立式混流泵具有如下特点：（1）体积小，重量轻，机组占地面积小，节省水泵房投资。
（2）效率高，泵效率可达80%～90%左右。
高效区较宽，功率曲线在整个流量范围内较平坦。
我厂循环水泵采用湖南湘电长沙水泵有限公司生产的80LKXA-24.1型循环水泵。
水泵型式为立式单支承（一个运行层）湿井式斜流泵，泵与电机直连，水泵出水管位于运行层以下。

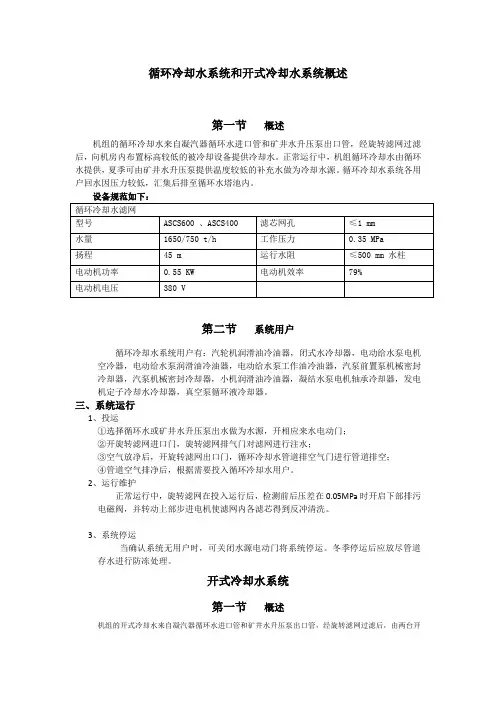

循环冷却水系统和开式冷却水系统概述第一节概述机组的循环冷却水来自凝汽器循环水进口管和矿井水升压泵出口管，经旋转滤网过滤后，向机房内布置标高较低的被冷却设备提供冷却水。
正常运行中，机组循环冷却水由循环水提供，夏季可由矿井水升压泵提供温度较低的补充水做为冷却水源。
循环冷却水系统各用户回水因压力较低，汇集后排至循环水塔池内。
设备规范如下：第二节系统用户循环冷却水系统用户有：汽轮机润滑油冷油器，闭式水冷却器，电动给水泵电机空冷器，电动给水泵润滑油冷油器，电动给水泵工作油冷油器，汽泵前置泵机械密封冷却器，汽泵机械密封冷却器，小机润滑油冷油器，凝结水泵电机轴承冷却器，发电机定子冷却水冷却器，真空泵循环液冷却器。
三、系统运行1、投运①选择循环水或矿井水升压泵出水做为水源，开相应来水电动门；②开旋转滤网进口门，旋转滤网排气门对滤网进行注水；③空气放净后，开旋转滤网出口门，循环冷却水管道排空气门进行管道排空；④管道空气排净后，根据需要投入循环冷却水用户。
2、运行维护正常运行中，旋转滤网在投入运行后，检测前后压差在0.05MPa时开启下部排污电磁阀，并转动上部步进电机使滤网内各滤芯得到反冲清洗。
3、系统停运当确认系统无用户时，可关闭水源电动门将系统停运。
冬季停运后应放尽管道存水进行防冻处理。
开式冷却水系统第一节概述机组的开式冷却水来自凝汽器循环水进口管和矿井水升压泵出口管，经旋转滤网过滤后，由两台开式冷却水泵送至机房内布置较高的被冷却设备和锅炉侧各用户。
各用户回水因压力较高，汇集后排至循环水回水管道排至水塔。
第二节系统运行1、投运（水源选择及排空气、投运时的用户选择）①选择循环水或矿井水升压泵出水做为水源，开相应来水电动门；②开旋转滤网进口门，旋转滤网排气门对滤网进行注水；③空气放净后，打开旋转滤网出口门、开冷泵入口门和出口门、开式冷却水管道排空气门进行管道排空；④管道空气排净后，关闭开冷泵出口门，部分投入开式水用户（），启动一台开冷泵正常后，根据需要投入开式冷却水用户。
