第七节 双面提花圆机的上针成圈系统与工艺设计概要

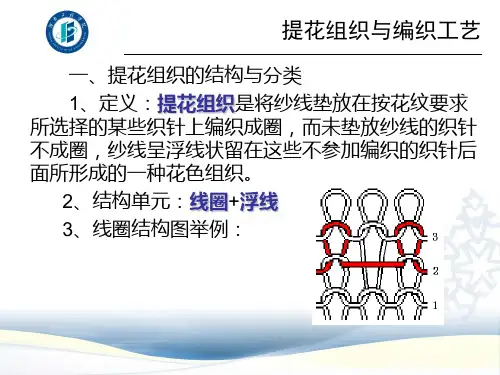

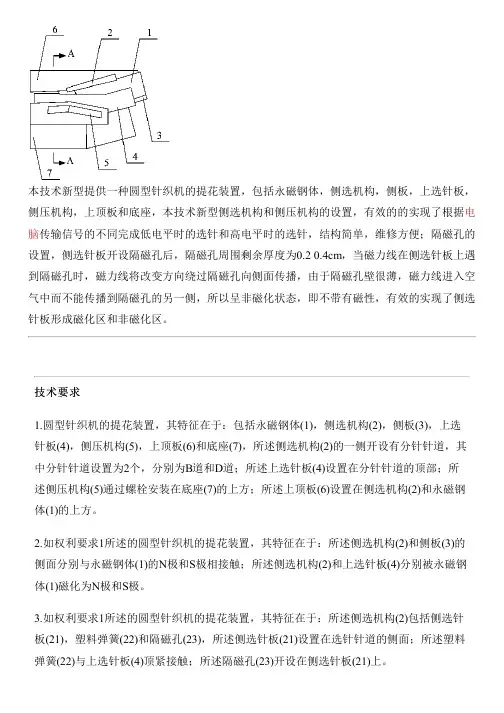

本技术新型提供一种圆型针织机的提花装置，包括永磁钢体，侧选机构，侧板，上选针板，侧压机构，上顶板和底座，本技术新型侧选机构和侧压机构的设置，有效的的实现了根据电脑传输信号的不同完成低电平时的选针和高电平时的选针，结构简单，维修方便；隔磁孔的设置，侧选针板开设隔磁孔后，隔磁孔周围剩余厚度为0.20.4cm，当磁力线在侧选针板上遇到隔磁孔时，磁力线将改变方向绕过隔磁孔向侧面传播，由于隔磁孔壁很薄，磁力线进入空气中而不能传播到隔磁孔的另一侧，所以呈非磁化状态，即不带有磁性，有效的实现了侧选针板形成磁化区和非磁化区。

技术要求1.圆型针织机的提花装置，其特征在于：包括永磁钢体(1)，侧选机构(2)，侧板(3)，上选针板(4)，侧压机构(5)，上顶板(6)和底座(7)，所述侧选机构(2)的一侧开设有分针针道，其中分针针道设置为2个，分别为B道和D道；所述上选针板(4)设置在分针针道的顶部；所述侧压机构(5)通过螺栓安装在底座(7)的上方；所述上顶板(6)设置在侧选机构(2)和永磁钢体(1)的上方。

2.如权利要求1所述的圆型针织机的提花装置，其特征在于：所述侧选机构(2)和侧板(3)的侧面分别与永磁钢体(1)的N极和S极相接触；所述侧选机构(2)和上选针板(4)分别被永磁钢体(1)磁化为N极和S极。

3.如权利要求1所述的圆型针织机的提花装置，其特征在于：所述侧选机构(2)包括侧选针板(21)，塑料弹簧(22)和隔磁孔(23)，所述侧选针板(21)设置在选针针道的侧面；所述塑料弹簧(22)与上选针板(4)顶紧接触；所述隔磁孔(23)开设在侧选针板(21)上。

4.如权利要求1所述的圆型针织机的提花装置，其特征在于：所述侧压机构(5)包括电磁线圈(51)，导磁柱(52)，Z型板(53)和安装板(54)，所述电磁线圈(51)设置在安装板(54)的上方，并通过导线与针织机的电脑连接；所述导磁柱(52)设置在电磁线圈(51)的中间位置，并嵌装在安装板(54)的上方；所述Z型板(53)设置在侧选机构(2)的下方，其下方通过螺栓与安装板(54)固定；所述安装板(54)设置为L状。

双面机面料组织的开发24路鸟眼布∨－∨－ ......∨－∨－......∨－∨－ ......∨－∨－......∩∧∩∧ ......－∧－∧......－∧－∧ ......－∧－∧......－∧－∧ ......－∧－∧......－∧－∧ ......∩∧∩∧......1 2 3 4 ...... 13 14 15 16.. (24)排针:上:121212....下:13241324.....罗纹对针,鸟眼面用有光长丝做运动装省略号中的部份和前面的山角排列相同,因为界面画不起就用了省略号.这个鸟眼怪.拉开定型后鸟眼才会出来.棉毛布∨－∨－－∨－∨--------------------－∧－∧∧－∧－上针:1212下针:1212棉毛对针.常规双罗纹空气层(罗马布) ∨－－∨－∨－∨--------------------－∧∧－∧－∧－上针:1212下针:1212棉毛对针棉毛仿劳动布组织∨－∪－∨－－∨－∨－∪-----------------------－∧－∧－∧∧－∧－∧－上针:1212下针:1212棉毛对针大方格∨－∨－∨－－－－∧－∧－－∧－－∧－∧121212 121212131313 131312小方格∨－∨－∩∧－∧排针1222221222221.19.37.55吃三角有光丝108D其他吃DTY75D双面鸟眼布∨－∨－ ......∨∪∨∪......∨∪∨∪ ......∨－∨－......----------------------------------------------∩∧∩∧ ......－∧－∧......－∧－∧ ......∩∧∩∧.....双面鸟眼布,排针12121212斜纹布,有叫八锁布的.(棉毛布叫四锁布)∨－∨－－∨－∨--------------------∧－－－－∧－－－－∧－－－－∧排针1234斜纹布,有叫八锁布的.(棉毛布叫四锁布).双面珠地网眼布,∨∨－－－－∨∨－－－－∨∨－－－－∨∨－－－－-----------------------------------------------------------------－－∧∧∧∩∧∧∩∩∩∧∧∧∩∩∩∧－－∧∧∧∩1 2 3 4 5 6 7 8 9 10 11 12有1和12掉换,6和7掉换的布种.下筒排针1O2O1O2O,O-代表抽针第4,10两路用双纱,凹凸风格更好.高级英特洛克ROYAL INTERLOCK有叫皇家互锁布∨－∪－－∨－∪-------------－∧－∧∧－∧－上针:1212下针:1212棉毛对针这个和KANSE的棉毛仿劳动布组织很象喔.充高级英特洛克MOCK ROYAL INTERLOCK∨－－－－∨－－－∧－∧∧－∧－上针:1212下针:1212棉毛对针德州凹凸布∨－∨－∪－－∨－∨－∪----------------------－∧－∧－∧∧－∧－∧－上针:1212下针:1212棉毛对针特克西PK,TEXI PIQUE ∨－∪－∨－－∨－∨－∪----------------------－∧－∧－∩∧－∩－∧－上针:1212棉毛对针小华夫格,浮格面料RIBSTOP∨∨－－∨∨－－---------------∧∧∧∧下筒排针1O2O1O2O,O-代表抽针1.2用32S,3,4用21S风格较好.法国罗纹和粗细针法国罗纹和粗细针以前我们一直混淆着叫,以为是两种相同的组织,我们一般是把上下针抽针的叫做粗细针,现在3,4,6,8路工艺的法国罗纹贴出来请大家讨论.3路A ∪∨∨∧∩－排针上:1010。
