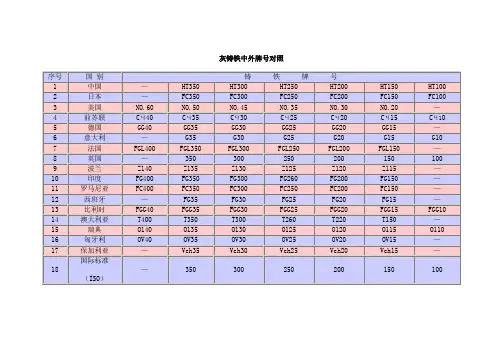

球墨铸铁牌号
在铁水（球墨生铁）浇注前加一定量的球化剂（常用的有硅铁、镁等）使铸铁中石墨球
化。由于碳（石墨）以球状存在于铸铁基体中，改善其对基体的割裂作用，球墨铸铁的
抗拉强度、屈服强度、塑性、冲击韧性大大提高。并具有耐磨、减震、工艺性能好、成
本低等优点，现已广泛替代可锻铸铁及部分铸钢、锻钢件、如曲轴、连杆、轧辊、汽车
后桥等。根据GB1348-88 球墨铸铁牌号分为单铸和附铸试块两类；单铸试块分八个牌
号见下表：
注： 牌号后面的字母A 系表示该牌号在附铸试块上测定的机械性能， 以区别上表的单试块测定的性能。
铸铁牌号（白心）可锻铸铁性能及相关数据'); //-->材料名称：(白心)可锻铸铁牌号：KTB450-07标准：GB 9440-88●特性及适用范围：坯料在氧化性介质中进行脱碳退火，焊接性较好，只适宜铸造壁厚在15mm以下的铸件。
国内应用较少，国外有用作水暖管件的●化学成份：wC=2.2%～2.8%,wSi=1.0%～1.8%,wMn=0.3%～0.8%,wS≤0.2%,wP≤0.1%.●力学性能：（1）抗拉强度σb (MPa)当试棒直径：d=9mm时，≥400；d=12mm时，≥450；d=15mm时，≥480（2）条件屈服强度σ0.2 (MPa）当试棒直径：d=9mm时，≥230；d=12mm时，≥260；d=15mm时，≥280（3）伸长率δ (％)当试棒直径：d=9mm时，≥10；d=12mm时，≥7；d=15mm时，≥4（4）硬度：≤220HB（5）试样尺寸，试棒直径：d=9mm；d=12mm；d=15mm●热处理规范及金相组织：热处理规范：（由供方定）金相组织：小断面尺寸：铁素体。
大断面尺寸：表面区域－－铁素体；中间区域－－珠光体＋铁素体＋退火碳；心部区域－－珠光体＋退火碳中日美部分不锈钢化学成分对比表'); //-->球墨铸铁性能及相关数据'); //-->材料名称：球墨铸铁牌号：QT600-3标准：GB 1348-88●特性及适用范围：为珠光体型球墨铸铁，具有中高等强度、中等韧性和塑性，综合性能较高，耐磨性和减振性良好，铸造工艺性能良好等特点。
能通过各种热处理改变其性能。
主要用于各种动力机械曲轴、凸轮轴、连接轴、连杆、齿轮、离合器片、液压缸体等零部件●化学成份：碳 C ：3.56～3.85硅 Si：1.83～2.56锰 Mn：0.49～0.70硫 S ：0.016～0.045磷 P ：0.035～0.058镁 Mg：0.041～0.067注：RxOy:0.033～0.049●力学性能：抗拉强度σb (MPa)：≥600条件屈服强度σ0.2 (MPa)：≥370伸长率δ (％)：≥3硬度：190～270HB●热处理规范及金相组织：热处理规范：（由供方定，以下为某试样的热处理规范，供参考） 930℃，2h正火空冷， 600℃，2h，回火空冷金相组织：珠光体＋铁素体灰铸铁的性能及相关数据'); //-->材料名称：灰铸铁牌号：HT200标准：GB 9439-88●特性及适用范围：为珠光体类型的灰铸铁。
名称：A536-84（2004年重新认可）球墨铸铁件标准规范1. 应用范围1.1 本规范适用于球墨铸铁件。
球墨铸铁为含有完全球状、而不含其他形状石墨的铸铁，见ASTM A644术语定义。
1.2 以英寸和磅为标准单位。
1.3 在同一铸件的不同位置、同一铁液浇铸的铸件和测试试样的性能之间没有精确的数量关系（见附录X1）。
2. 参考文件2.1 ASTM标准A370 钢制品机械性能测试的试验方法和定义A644 铸铁件相关术语A732/A732M 一般应用碳素和低合金钢、高温高强度钴合金熔模铸件技术规范E8 金属材料拉伸测试试验方法2.2 军用标准MIL-STD-129 发货和储存标记方法3. 定购信息3.1 根据本规范定购材料应该包括下列信息：3.1.1 ASTM名称，3.1.2 所需的球墨铸铁牌号（见表1和第4节、第9节），3.1.3 如果需要，其他特殊性能（见第7节），3.1.4 是否需要不同数目的试样（见第10节），3.1.5 如果需要，需提供保证书（见第14节）和3.1.6 如果需要，其他的交付物（见第15节）。
4. 拉伸性能要求4.1 测试试样所代表的铸铁应该符合表1和2中的拉伸性能要求。
表1中为一般用途的铸铁，而表2中的铸铁用于特殊应用（例如管子、接头配件等）。
4.2 屈服强度应该在0.2％偏移量时确定（见测试方法E8）。
其他的方法可以在生产商和购买方相互达成一致后使用。
5. 热处理5.1 牌号60-40-18通常需要完全铁素体化退火。
牌号120-90-02和100-70-03一般需要淬火回火或正火回火或等温热处理。
其他牌号可以铸态或热处理状态交付。
经过淬火到马氏体再回火热处理的球墨铸铁比相同硬度的铸态材料有低得多的疲劳强度。
6. 测试试样6.1 用来机加工成拉伸测试试样的单铸测试试块应该铸造成图1和图2指定的尺寸和形状。
由图3所示的模具铸造的改良龙骨型铸锭可以替代1英寸的Y型铸锭或1英寸的龙骨型铸锭。
球墨铸铁中国标准：GB/T 1348-1998 球墨铸铁单铸试块的力学性能与金相组织
球墨铸铁单铸试块V形缺口试样的冲击性能
球墨铸铁附铸试块的力学性能与金相组织
球墨铸铁附铸试块V形缺口试样的冲击强度
球墨铸铁的硬度牌号、硬度范围及金相组织
ISO国际标准：ISO 1083:1987 球墨铸铁的牌号与单铸试块的力学性能及组织
球墨铸铁附铸试块V形缺口试样的冲击值
球墨铸铁件的硬度牌号及硬度与组织
表8 铸件的机械加工余量（㎜）
表4 球墨铸铁件化学成分范围（供参考）
表9 单件和一次性小批生产的铸件机械加工余量。
