标准文档 比泽尔机组

机组型号 压缩机 制冷量 接管规格 外形尺寸(㎜) 安装尺寸

(㎜)

型号 功率KW W 回气管 液管 A B C a b

2DC-2.2 2DC2.2 2.31 3945 ф22 ф12 930 820 710 730 775

2CC-3.2 2CC-3.2 2.68 4925 ф22 ф12 930 820 710 730 775

4FC-3.2 4FC-3.2 3.1 5485 ф22 ф12 930 850 710 730 805

4EC-4.2 4EC-4.2 3.8 6855 ф28 ф12 930 850 710 730 805

4DC-5.2 4DC-5.2 4.51 8055 ф28 ф12 930 875 910 730 830

4VCS-6.2 4VCS-6.2 5.435 10620 ф28 ф16 1150 925 910 900 880

4TCS-8.2 4TCS-8.2 6.66 13015 ф35 ф16 1150 925 1010 900 880

4PCS-10.2 4PCS-10.2 7.69 15095 ф35 ф16 1520 925 910 1100 880

4NCS-12.2 4NCS.12.2 8.965 17655 ф35 ф22 1520 925 1010 1100 880

4H-15.2 4H-15.2 11.815 22775 ф42 ф22 1520 1000 1010 1100 955

4G-20.2 4G-20.2 13.975 26325 ф54 ф22 1620 1055 1010 1200 1010

6J-22.2 6J-22.2 15.305 29500 ф54 ф22 1620 1055 1110 1200 1010

说明：1、制冷量工况：-20℃/50℃。2、冷凝器风扇电机为6极电机。

“比泽尔”低噪音风冷冷凝机组(中高温)

机组型号 压缩机 制冷量 接管规格 外形尺寸(㎜) 安装尺寸

(㎜)

型号 功率KW W 回气管 液管 A B C a b

2GC-2.2 2GC2.2 1.75 4295 ф16 ф10 930 790 710 730 745

2FC-3.2 2FC-3.2 2.2 5205 ф16 ф10 930 790 710 730 745

2EC-3.2 2EC-3.2 2.48 6165 ф22 ф12 930 820 710 730 775

2DC-3.2 2DC-3.2 2.84 7380 ф22 ф12 930 820 710 730 775

2CC-4.2 2CC-4.2 3.49 9120 ф22 ф12 930 850 810 730 805

4FC-5.2 4FC-5.2 3.89 10435 ф22 ф12 930 875 910 730 830

4EC-6.2 4EC-6.2 4.84 12855 ф28 ф12 930 875 910 730 830

4DC-7.2 4DC-7.2 5.77 15655 ф28 ф16 930 875 1010 730 830

4VCS-10.2 4VCS.10.2 7.02 20720 ф28 ф16 1520 925 1010 1100 880

4TCS-12.2 4TCS-12.2 8.61 24975 ф35 ф16 1520 925 1010 1100 880

4PCS-15.2 4PCS-15.2 9.9 29825 ф42 ф22 1620 965 1010 1200 920

4NCS-20.2 4NCS.20.2 11.97 34575 ф42 ф22 1620 965 1110 1200 920 实用文案

标准文档 说明：1、制冷量工况：-5℃/50℃。2、冷凝器风扇电机为6极电机。

“比泽尔”风冷冷凝机组(中低温)

机组型号 压缩机 制冷量 接管规格 外形尺寸(㎜) 安装尺寸(㎜)

型号 功率KW W 回气管 液管 A B C a b

2HC1.2 2HC-1.2 1.37 1880 ф16 ф10 650 600 520 564 350

2FC2.2 2FC-2.2 1.85 2700 ф16 ф10 650 600 520 564 350

2EC2.2 2EC-2.2 2.22 3150 ф22 ф10 680 620 570 640 380

2DC2.2 2DC-2.2 2.64 3520 ф22 ф12 960 680 470 920 380

2CC3.2 2CC-3.2 3.03 4450 ф22 ф12 960 680 520 920 380

4FC3.2 4FC-3.2 3.6 4960 ф22 ф12 1060 680 620 1020 380

4EC4.2 4EC-4.2 4.37 6160 ф22 ф12 1300 750 670 1260 410

4DC5.2 4DC-5.2 5.0 7280 ф28 ф12 1300 750 770 1260 410

4CC6.2 4CC-6.2 6.2 8390 ф28 ф12 1300 750 870 1260 410

4TCS8.2 4TCS-8.2 7.38 11880 ф35 ф16 1300 845 1010 900 800

4PCS10.2 4PCS-10.2 8.67 13800 ф35 ф16 1300 845 1210 900 800

4NCS12.2 4NCS.122 10 16150 ф35 ф16 1300 900 1460 900 855

4H15.2 4H-15.2 13.9 21100 ф42 ф22 1350 1100 1410 950 1055

4G20.2 4G-20.2 16.4 24450 ф54 ф22 1350 1100 1410 950 1055

6J22.2 6J-22.2 17.2 27350 ф54 ф22 1750 950 1310 1350 905

6H25.2 6H-25.2 20.7 31700 ф54 ф22 1050 950 750 800 905

6G30.2 6G-30.2 24.3 36700 ф54 ф22 1000 1100 750 800 1055

6F40.2 6F-40.2 29.6 44100 ф54 ф28 1000 1100 800 800 1055

44H30.2 44H-30.2 26.9 42250 ф54 ф28 1500 920 1300 1000 880

44G40.2 44G-40.2 31 48900 ф76 ф28 1500 920 1300 1000 880

66J44.2 66J-44.2 37.9 54700 ф76 ф28 1670 920 1290 1000 880

66H50.2 66H-50.2 47.7 63400 ф76 ф35 1670 920 1290 1000 880

66G60.2 66G-60.2 49 73400 ф76 ф35 1670 920 1290 1000 880

66F80.2 66F-80.2 60.8 88200 ф76 ф35 1670 920 1290 1000 880

说明：

1制冷量及功率工况为: -20℃/50℃。

2、采用FNV型冷凝器的均为分体式结构

3、当蒸发温度低于-25℃时压缩机必须使用CIC系统及附加冷却. 实用文案

标准文档

“比泽尔”风冷冷凝机组(中高温)

机组型号 压缩机 制冷量 接管规格 外形尺寸(㎜) 安装尺寸

(㎜)

型号 功率KW W 回气管 液管 A B C a b

2HC2.2 2HC-2.2 1.94 3380 ф16 ф10 680 620 570 640 380

2GC2.2 2GC-2.2 2.23 3990 ф16 ф10 680 620 570 640 380

2FC3.2 2FC-3.2 2.7 4820 ф16 ф10 680 620 570 640 380

2EC3.2 2EC-3.2 3.34 5670 ф22 ф12 960 680 470 920 380

2DC3.2 2DC-3.2 3.88 6780 ф22 ф12 960 680 520 920 380

2CC3.2 2CC-3.2 4.92 8350 ф22 ф12 1060 680 720 1020 380

4FC5.2 4FC-5.2 5.21 9640 ф22 ф12 1300 750 670 1260 410

4EC6.2 4EC-6.2 6.23 11850 ф28 ф12 1300 750 770 1260 410

4DC7.2 4DC-7.2 7.72 14480 ф28 ф16 1300 750 870 1260 410

4CC9.2 4CC-9.2 7.98 17500 ф28 ф16 1300 825 1010 900 780

4VCS10.2 4VCS.10.2 7.91 19190 ф28 ф16 1300 845 1010 900 800

4TCS12.2 4TCS-12.2 9.85 23150 ф35 ф16 1300 845 1210 900 800

4OCS15.2 4OCS.15.2 11.2 27700 ф35 ф22 1300 900 1460 900 855

4NCS20.2 4NCS.20.2 14.1 32150 ф42 ф22 1350 1100 1410 950 1055

4J22.2 4J-22.2 15.4 36450 ф42 ф22 1350 1100 1370 950 1055

4H25.2 4H-25.2 18.1 42250 ф54 ф22 1050 910 750 800 865

4G30.2 4G-30.2 21.1 48500 ф54 ф22 1000 1000 750 800 955

6J33.2 6J-33.2 23.3 54700 ф54 ф28 1000 1100 750 800 1055

6H35.2 6H-35.2 26.7 63400 ф54 ф28 1000 1100 750 800 1055

6G40.2 6G-40.2 31 72800 ф54 ф28 1000 1100 750 800 1055

6F50.2 6F-50.2 37.9 86300 ф54ф35

1150 1100 750 800 1105

8GC60.2 8GC-60.2 47.7 106300 ф76 ф35 1550 600 950 1000 550

合集下载

比泽尔压缩机型号_0

比泽尔压缩机型号_0

---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 1 比泽尔压缩机型号

各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢

比泽尔半封闭制冷压缩机

佳特德国比泽尔制冷压缩机 德国比泽尔半封闭制冷压缩机

武汉佳特制冷设备有限公司是一家专业从事各类制冷设备、制冷配件、电器设备研发、生产、销售、服务为一体的科技型企业。

我司专业销售各型号、各系列的比泽尔制冷压缩机，以及压缩的维修、保养及配件销售。 德国比泽尔压缩机产品简介：

半封闭活塞压缩机 Octagon (2KC -－ 四六缸活塞压缩机(－) C4系列(－4NCS -) 双级压缩机(－)

Semi-hermetic piston compressor

Octagon (2KC -－)(－)(－4NCS -)(－)

1.高质量耐磨驱动部件, 高效率的吸气冷却电机和可靠的回油系统。 2.制冷量大、能效比高于其他品牌压缩机---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 2 20%。 3.低温性能好，对于R22制冷剂，单级压缩机蒸发温度可达-40℃

4.应用范围广泛：比泽尔压缩机分为中高温型和低温型，高温型蒸发温度可达℃，低温型单级 压缩机蒸发温度可达-40℃，双级压缩机蒸发温度可达-50℃。如采用R404a或R507则蒸发温度更低，可达-70℃。

5.使用于多种制冷剂。符合环保要求。 6.比泽尔半封闭制冷压缩机是对用于冷水机组、冷库机组和空调系统的理想选择。 7.特殊阀片设计、高效稳定、使用寿命长。

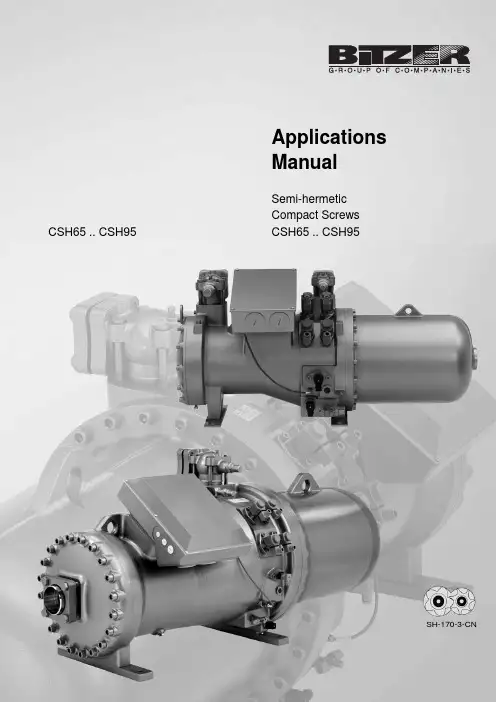

比泽尔CSH系列半封闭整体式螺杆压缩机应用手册

比泽尔CSH系列半封闭整体式螺杆压缩机应用手册

1

SH-170-3-CN

应用手册Applications

Manual

Semi-hermetic

Compact Screws

CSH65 .. CSH95

SH-170-3-CN半封闭整体式螺杆压缩机

CSH65 .. CSH952

SH-170-3-CN目 录

1.特色

2.设计和功能

2.1 设计特点

2.2 压缩过程V

i控制

2.3 能调控制和卸载启动

2.4 液压控制

2.5 压缩机启动

2.6 无级能量调节

2.7 4级能量调节

2.8 油循环

3.润滑油

4.制冷回路中的安装

4.1 压缩机的安装

4.2 系统布置

4.3 压缩机和机组的安全运行

5.直接喷液附加冷却

5.1 LI喷嘴喷液冷却

5.2

喷液阀喷液冷却

6.外置油冷附加冷却

7.经济器运行（ECO）

7.1 概 述

7.2 工作原理

7.3 带过冷循环的ECO运行

7.4 带中间压力储液器的ECO

运行

7.5 ECO回气管路消声音器

7.6 管路布置

7.7 附 件

7.8 控 制

7.9 带喷液冷却的ECO运行

8.电气连接

8.1 电机设计

8.2 压缩机保护装置

8.3 电器盒

8.4 电气元件选择

8.5 接线示意图

9.产品概要

10.技术参数

11.应用范围

12.性能数据/软件

12.1

选择压缩机

12.2

性能数据计算

13.尺寸图页码

3

5

5

8

9

11

11

11

15

15

17

18

18

19

23

26

26

29

32

37

37

37

38

39

39

40

41

42

42

44

44

46

49

52

55

63

64

66

68

69

70

74Contents

1 The special highlights

2 Design and functions

2.1 Design features

2.2 Compression process V

i-control

2.3 Capacity control and start unloading

比泽尔压缩机新旧型号一览表

比泽尔压缩机新旧型号一览表

__________________________________________________

1__________________________________________________ 比泽尔压缩机新旧型号一览表

中高温回压压缩机 低温回压压缩机

旧型号 新型号 旧型号 新型号

2GC-2.2 2GES-2 2FC-2.2 2FES-2

2HC-2.2 2HES-2 2EC-2.2 2EES-2

2FC-3.2 2FES-3 2DC-2.2 2DES-2

2EC-3.2 2EES-3 2CC-3.2 2CES-3

2DC-3.2 2DES-3 4FC-3.2 4FES-3

2CC-4.2 2CES-4 4EC-4.2 4EES-4

4FC-5.2 4FES-5 4DC-5.2 4DES-5

4EC-6.2 4EES-6 4CC-6.2 4CES-6

4DC-7.2 4DES-7 4VCS-6.2 4VES-7

4CC-9.2 4CES-9 4TCS-8.2 4TES-9

4VCS-10.2 4VES-10 4PCS-10.2 4PES-12

4TCS-12.2 4TES-12 4NCS-12.2 4NES-14

4PCS-15.2 4PES-15 4H-15.2 4HE-18

4NCS-20.2 4NES-20 4G-20.2 4GE-23

4J-22.2 6J-22.2

4H-25.2 4HE-25 6H-25.2 6HE-28

4G-30.2 4GE-30 6G-30.2 6GE-34

6J-33.2 6F-40.2 6FE-44 __________________________________________________

2__________________________________________________ 6H-35.2 6HE-35

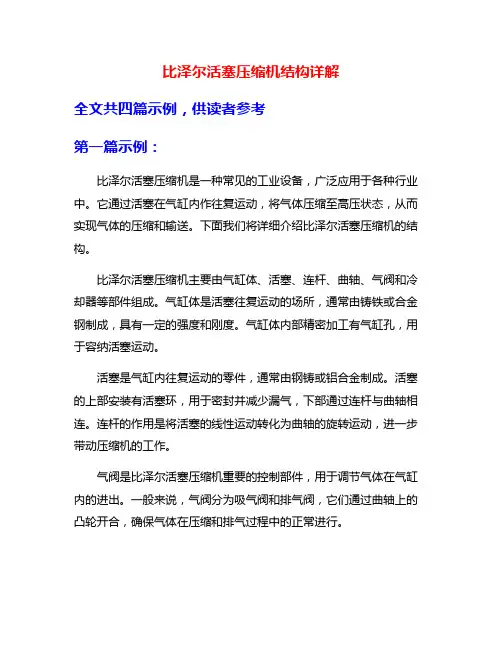

比泽尔活塞压缩机结构详解
