正弦交流电路知识点总结
一、正弦交流电路的基本概念
正弦交流电路是指由正弦波形状的电压或电流组成的电路。在正弦交流电路中，电压或电流随时间呈周期性变化，其波形为正弦曲线。正弦交流电路中，频率、振幅、相位等是重要的参数。
二、正弦交流电路中的元件
1. 交流源：提供正弦波形状的电压或电流。
2. 电阻：阻碍电流通过的元件。
3. 电感：储存磁能量并抵抗变化的元件。
4. 电容：储存电能量并抵抗变化的元件。
三、正弦交流电路中的基本定律
1. 欧姆定律：U=IR，其中U为电压，I为电流，R为阻值。
2. 基尔霍夫定律：任意一个节点上所有进入该节点和离开该节点的支路所构成的代数和等于零。
3. 诺依曼定理：在任意一个闭合回路中，沿着这个回路方向绕一圈所得到所有增加量之和等于所有减少量之和。
四、串联和并联
1. 串联：将多个电阻、电感、电容依次连接在一起，即为串联。串联后的总阻值为各元件阻值之和。
2. 并联：将多个电阻、电感、电容同时连接在一起，即为并联。并联后的总阻值等于各元件倒数之和的倒数。
五、交流电路中的功率
交流电路中的功率分为有功功率和无功功率两部分：
1. 有功功率：指交流电路中被转化成有用能量的功率。
2. 无功功率：指交流电路中被转化成储存于元件中的能量或者从元件中释放出来但不能做有用工作的能量。
六、交流电路中的相位
相位是指两个正弦波形状的信号之间时间上的差异。在正弦交流电路中，相位是一个重要参数。不同元件间存在着不同相位差，而且相位差随频率变化。
七、滤波器
滤波器是指通过对信号进行滤波，去除不需要或者干扰信号来得到所需信号的设备。根据滤波器对信号处理方式不同，可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
八、交流电路中的共振
共振是指在交流电路中，当电容和电感与外部信号频率相等时，电路中的阻抗达到最小值。在共振状态下，电路中的能量传输效率最高。
九、交流电路中的谐波
正弦交流电路定义
正弦交流电路是指由正弦波形式的电压或电流组成的电路。在正弦交流电路中，电压或电流的变化遵循正弦函数的规律，其波形呈现出周期性的波动。正弦交流电路广泛应用于电力系统、电子设备以及通信系统等各个领域。
正弦交流电路的特点是具有周期性、频率稳定以及幅度可调的特性。在正弦交流电路中，电压或电流的周期性表示了波形的重复性，频率稳定性表示波形中重复的时间间隔保持恒定，而幅度的可调性意味着可以通过调节振幅来控制电路的输出。
正弦交流电路可以使用不同的元器件来实现，其中最常见的是电阻、电容和电感。电阻用于限制电流的流动和控制电路中的能量损耗，电容用于储存和释放电荷以及滤波，而电感用于储存和释放磁能以及调节电流。
在正弦交流电路中，电压和电流可以通过几种不同的方式表示。最常见的是峰值值（peak value）、峰峰值（peak-to-peak value）以及有效值（rms value）。峰值值表示波形的最大值和最小值之间的差异，峰峰值表示波形最高点和最低点之间的差异，而有效值表示波形在一个周期内产生的平均功率与直流电平相同的值。
正弦交流电路的设计和分析需要考虑到电路元件的阻抗和相位差。阻抗是指电路中电压和电流之间的比例关系，其单位是欧姆。相位差表示两个正弦波的相对位置，可以是正值（在同一方向）、负值（在相反方向）或零值（同相位）。
正弦交流电路在实际应用中具有广泛的用途。在电力系统中，交流电路通过变压器、发电机和输电线路进行传输和分配电能。在电子设备中，交流电路通过放大器、滤波器和振荡器等电路模块进行信号处理和控制。在通信系统中，交流电路通过调制、解调和放大等电路模块进行信息传递和信号增强。
总结而言，正弦交流电路是由正弦波形式的电压或电流组成的电路，具有周期性、频率稳定以及幅度可调的特性。正弦交流电路的设计和分析需要考虑到电路元件的阻抗和相位差。正弦交流电路在电力系统、电子设备以及通信系统等领域中起着重要的作用，为各种电路应用提供了稳定且可调的电源和信号处理功能。
正弦交流电的基本概念
正弦交流电是一种重要的电信号，在电力系统以及电子电路中起着至关重要的作用。正弦交流电的基本概念涉及到电流、电压、频率和相位等多个方面，以下将详细介绍这些概念，并探讨它们的应用。
首先，正弦交流电的电流和电压是按照正弦函数的变化规律随时间变化的。正弦函数的特点是周期性、周期内取值范围为[-1, 1]以及对称性。在交流电中，电流和电压的取值也符合这些特点。通过这一特性，正弦交流电能够经过变压器进行输送，传输远距离的能量，并在使用电器的过程中提供稳定的电能供应。
其次，正弦交流电中频率的概念至关重要。频率是指单位时间内交流电信号中周期的个数。在标准的电力系统中，频率通常是50Hz或60Hz。频率的选择取决于地区的标准。频率不仅影响交流电信号的变化速度，也直接关系到电器设备的设计和使用。例如，电子设备通常需要工作在特定的频率下，以确保其正常运行。
另外，相位也是正弦交流电中一个重要的概念。相位表示在一个周期内电流或电压的位置。通过相位的定义，我们可以比较不同的电流或电压的变化情况，并进行相应的控制。例如，当两个正弦交流电信号的相位相同时，它们在时间轴上的值同时变化，各个时间点的取值相同。而当它们的相位差为π/2（90°）时，它们之间的取值存在一定的差异。 正弦交流电在实际应用中具有广泛的意义。首先，它是电力系统中电能的传输和分配方式。电网系统中的发电机产生的电能是以正弦交流电的形式输入输电线路中进行输送，再经过变压器变换电压后供应给用户。其次，正弦交流电在电子电路的设计中也起到了关键的作用。电子设备需要将电源电压转换成适合它们工作的电压水平，正弦交流电信号的特性可以通过整流、滤波等方式被有效地转换成电子设备需要的直流电。
总结来说，正弦交流电的基本概念包括电流、电压、频率和相位等多个方面。了解这些概念对于理解电力系统和电子电路的工作原理至关重要。正弦交流电作为一种重要的电信号，应用广泛，并对现代社会的电力供应和电子设备运作起到了重要的支撑作用。
正弦交流电的基本概念

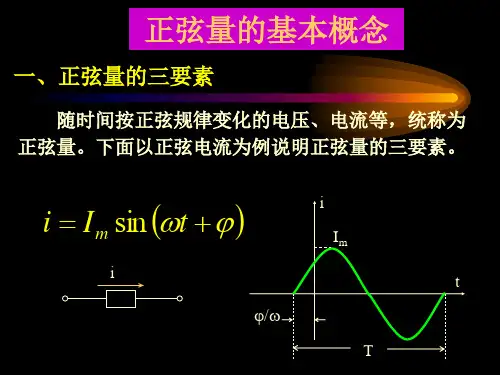

正弦交流电是一种周期性变化的电信号，其波形呈现出正弦曲线。以下是正弦交流电的几个基本概念：
1. 周期（Period）：正弦交流电的周期是指一个完整波形所经过的时间，在物理上通常用秒（s）表示。周期记作 T。
2. 频率（Frequency）：频率是指单位时间内正弦交流电波形重复的次数，用赫兹（Hz）表示。频率与周期的倒数成反比关系，即频率 f = 1 / T。
3. 幅值 （Amplitude）：正弦交流电的幅值是指波形的最大偏移量或振幅，用伏特 （V）表示。幅值决定了波形的峰值大小。
4. 相位（Phase）：正弦交流电的相位表示波形在一个周期内的位置。相位可以用角度（°）或弧度（rad）来度量，并相对于参考点进行测量。
5. 波形表示：正弦交流电的波形通常用函数表达式或图形表示。函数表达式可以写为 V(t)
= Vm * sin(ωt + φ)，其中 V(t) 是时刻 t 的电压值，Vm 是幅值，ω 是角频率，t 是时间，φ 是相位差。
6. 相位差 （Phase Difference）：如果存在不同频率或相位的两个正弦交流电信号，它们之间的相位差表示波形的时间偏移量。相位差可以用角度或时间表示，常常用来描述电路中的相位关系和信号延迟。
正弦交流电是电力系统中最常见的电信号类型，广泛应用于各种电子设备、电路和电力传输。掌握这些基本概念有助于理解和分析交流电路行为，并在实际应用中进行电气工程设计和故障排除。
