控制系统频域分析
控制系统频域分析是对控制系统的频率特性进行研究和评估的方法。它通过在频域上分析信号的幅值和相位响应，帮助我们了解系统的稳定性、性能以及对不同频率输入的响应。
一、引言
控制系统在现代工程中起着至关重要的作用。通过对系统的频域特性进行分析，我们可以更好地理解和优化控制系统的性能。
二、频域分析的基本概念
1. 频率响应
控制系统的频率响应描述了系统对不同频率输入信号的响应能力。通过频率响应，我们可以了解系统在不同频率下的增益和相位特性。
2. 幅频特性
幅频特性是指系统输出信号的幅度与输入信号的频率之间的关系。通常用幅度曲线图来表示，可以帮助分析系统的放大或衰减程度。
3. 相频特性
相频特性描述了系统输出信号的相位与输入信号的频率之间的关系。相位曲线图可以帮助评估系统的相位延迟或提前程度。
三、常见的频域分析方法
1. 频率响应函数 频率响应函数是一个复数函数，可以描述系统的幅频和相频特性。常见的频率响应函数包括传递函数和振荡函数等。
2. Bode图
Bode图是一种常用的频域分析工具，可以将系统的幅频和相频特性直观地表示出来。它以频率为横轴，幅度或相位为纵轴，通过线性坐标或对数坐标来绘制。
3. Nyquist图
Nyquist图是一种使用复平面来表示频率响应的图形。它可以帮助我们判断系统的稳定性，并评估系统的相位边界和幅度边界。
四、频域分析的应用
频域分析在控制系统设计和优化中有着广泛的应用。以下是几个常见的应用领域：
1. 系统稳定性分析
通过频域分析，我们可以判断系统是否稳定，以及如何设计控制器来维持或改善系统的稳定性。
2. 性能评估
频域分析可以帮助我们评估系统的性能，比如响应时间、超调量等。通过调整系统的频率响应，我们可以提高系统的性能。
3. 滤波器设计 频域分析在滤波器设计中起着重要的作用。通过分析系统的频率响应，我们可以设计出满足特定要求的滤波器。
- 1 - 频域分析法
频域分析法是一种探究信号的量化分析方法，广泛应用于工程领域，如电子、声学、机械、生物医学等，具有很高的科学研究价值。
频域分析法是用来提取信号特征和分析信号组成部分的，它可以用来分析信号的时频特性和频频特性。频域分析法包括三个步骤：信号提取、频域变换和分析。第一步需要从信号中提取想要测量的特征；第二步把信号变换到频域，以获取信号的频域特征；第三步是对提取的特征进行分析，以提取信号的有效信息。
频域分析的最基本的方法是傅里叶变换法，它能将时域信号变换到频域，这样就可以确定信号的频域特征。傅里叶变换的基本原理是：将时域信号的抽样点拆分成一系列的正弦波，用这些正弦波的加和表示原信号。当拆分正弦波的加和够多时，傅里叶变换可以很好地求出信号系数，也就是频谱，用它来表示原信号的特性，这就是傅里叶变换的本质。
除傅里叶变换法，还有基于图像技术的频域处理方法，如图像增强、图像降噪、图像复原和图像分割等。图像技术在频域中的应用可以有效地提取信号的频率特性，从而给出清晰的信号图像。
另一种常用的频域分析法是统计分析法。统计分析法可以帮助我们探究不同信号之间的关系，并对信号进行统计分析，以提取有效信息。主要有数据描述统计、概率统计和数据建模统计。数据描述统计可以统计信号的特征，包括均值、中位数、标准差、最大值、最小值等；概率统计可以分析信号的概率特征；数据建模统计可以将信号映 - 2 - 射到复杂的模型中，以挖掘深层的信号信息。
频域分析法在各种工程领域中得到了广泛的应用，有助于深入地理解信号的特性。在电子和声学领域，频域分析法可以用来分析信号的声音和数据特性，帮助我们快速发现隐藏的频率特征；机械领域可用来分析信号的空间位移和空间速度特性；生物医学领域用来分析人体心电图、脑电图、超声图像和医学影像信号等。
综上所述，频域分析法是一种量化分析信号的重要技术手段，主要包括信号提取、频域变换和分析三个部分。它在工程领域中有着广泛的应用，可以有效地提取信号的特征，为研究信号提供极大的帮助。

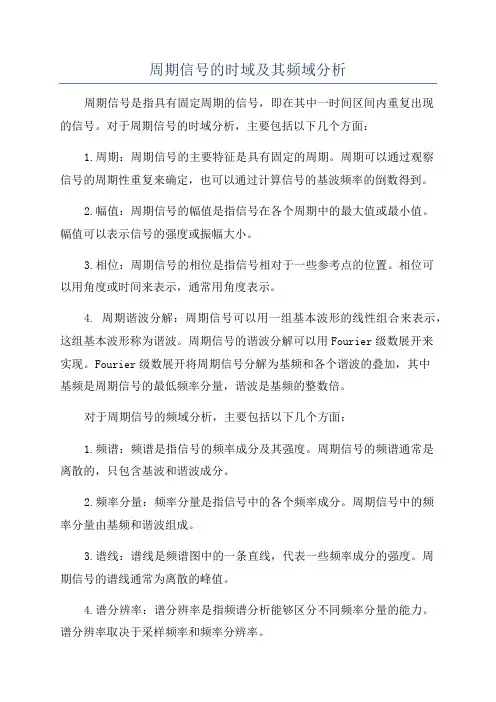

周期信号的时域及其频域分析
周期信号是指具有固定周期的信号，即在其中一时间区间内重复出现的信号。对于周期信号的时域分析，主要包括以下几个方面：
1.周期：周期信号的主要特征是具有固定的周期。周期可以通过观察信号的周期性重复来确定，也可以通过计算信号的基波频率的倒数得到。
2.幅值：周期信号的幅值是指信号在各个周期中的最大值或最小值。幅值可以表示信号的强度或振幅大小。
3.相位：周期信号的相位是指信号相对于一些参考点的位置。相位可以用角度或时间来表示，通常用角度表示。
4. 周期谐波分解：周期信号可以用一组基本波形的线性组合来表示，这组基本波形称为谐波。周期信号的谐波分解可以用Fourier级数展开来实现。Fourier级数展开将周期信号分解为基频和各个谐波的叠加，其中基频是周期信号的最低频率分量，谐波是基频的整数倍。
对于周期信号的频域分析，主要包括以下几个方面：
1.频谱：频谱是指信号的频率成分及其强度。周期信号的频谱通常是离散的，只包含基波和谐波成分。
2.频率分量：频率分量是指信号中的各个频率成分。周期信号中的频率分量由基频和谐波组成。
3.谱线：谱线是频谱图中的一条直线，代表一些频率成分的强度。周期信号的谱线通常为离散的峰值。
4.谱分辨率：谱分辨率是指频谱分析能够区分不同频率分量的能力。谱分辨率取决于采样频率和频率分辨率。 频域分析可以通过傅里叶变换来实现。傅里叶变换能够将信号从时域转换到频域，得到信号的频谱。对于周期信号，可以使用傅里叶级数展开来进行频域分析，得到信号的频率成分及其强度。
综上所述，周期信号的时域分析主要关注周期、幅值和相位等特征，而频域分析则关注频率成分及其强度。通过时域及频域分析，可以深入理解周期信号的性质和特点，从而更好地理解和处理周期信号。
频域分析实验报告
频域分析实验报告
一、引言
频域分析是一种用于研究信号频率特性的方法，它可以将信号从时域转换为频域，以便更好地理解信号的频率成分和特征。本实验旨在通过频域分析实验，探索信号的频谱特性，并了解频域分析在实际应用中的价值。
二、实验目的
1. 了解频域分析的基本原理和方法。
2. 掌握常见频域分析工具的使用，如傅里叶变换、功率谱密度估计等。
3. 分析不同类型信号的频谱特性，比较它们在频域上的差异。
三、实验步骤
1. 准备实验所需材料和设备，包括信号发生器、示波器、计算机等。
2. 生成不同类型的信号，如正弦信号、方波信号、三角波信号等。
3. 将信号通过示波器输入到计算机上，利用频域分析软件进行信号频谱分析。
4. 记录并比较不同类型信号的频谱特性，包括频率分布、能量分布等。
四、实验结果与分析
1. 正弦信号的频谱特性
通过对正弦信号进行频域分析，我们可以观察到信号在频谱上呈现出单一频率的特点。傅里叶变换将时域上的周期性信号转换为频域上的单一频率成分，而功率谱密度估计则可以显示信号的功率分布情况。
2. 方波信号的频谱特性
方波信号是一种周期性的非正弦信号，它的频谱特性与正弦信号有所不同。方波信号的频谱包含了多个谐波分量，其幅度随谐波次数的增加而逐渐衰减。通过频域分析，我们可以清晰地观察到方波信号的频谱包含了基频及其奇次谐波。
3. 三角波信号的频谱特性
与方波信号类似，三角波信号也是一种周期性的非正弦信号。通过频域分析，我们可以观察到三角波信号的频谱特性与方波信号相似，都包含了多个谐波成分。不同的是，三角波信号的谐波成分幅度随谐波次数的增加而逐渐衰减，但衰减的速度比方波信号更快。
五、实验总结
通过本次实验，我们深入了解了频域分析的基本原理和方法，并通过实际操作掌握了常见的频域分析工具的使用。我们通过对不同类型信号的频谱分析，比较了它们在频域上的特点和差异。频域分析在信号处理、通信等领域有着广泛的应用，通过对信号的频谱特性进行分析，可以更好地理解和处理信号。
