地热地板验收项目及标准

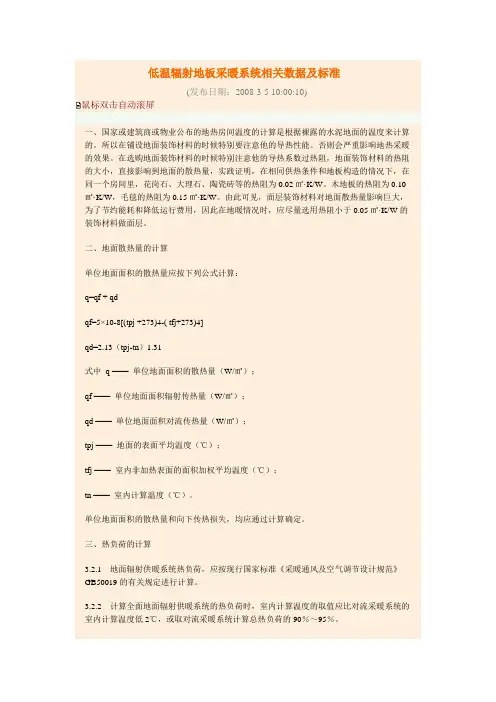

低温辐射地板采暖系统相关数据及标准

(发布日期：2008-3-5 10:00:10)

鼠标双击自动滚屏

一、国家或建筑商或物业公布的地热房间温度的计算是根据裸露的水泥地面的温度来计算的。所以在铺设地面装饰材料的时候特别要注意他的导热性能。否则会严重影响地热采暖的效果。在选购地面装饰材料的时候特别注意他的导热系数过热阻，地面装饰材料的热阻的大小，直接影响到地面的散热量，实践证明，在相同供热条件和地板构造的情况下，在同一个房间里，花岗石、大理石、陶瓷砖等的热阻为0.02㎡·K/W。木地板的热阻为0.10㎡·K/W，毛毯的热阻为0.15㎡·K/W。由此可见，面层装饰材料对地面散热量影响巨大，为了节约能耗和降低运行费用，因此在地暖情况时，应尽量选用热阻小于0.05㎡·K/W的装饰材料做面层。

二、地面散热量的计算

单位地面面积的散热量应按下列公式计算：

q=qf + qd

qf=5×10-8[(tpj +273)4-( tfj+273)4]

qd=2.13（tpj-tn）1.31

式中 q —— 单位地面面积的散热量（W/㎡）；

qf —— 单位地面面积辐射传热量（W/㎡）；

qd —— 单位地面面积对流传热量（W/㎡）；

tpj —— 地面的表面平均温度（℃）；

tfj —— 室内非加热表面的面积加权平均温度（℃）；

tn —— 室内计算温度（℃）。

单位地面面积的散热量和向下传热损失，均应通过计算确定。

三、热负荷的计算

3.2.1 地面辐射供暖系统热负荷，应按现行国家标准《采暖通风及空气调节设计规范》GB50019的有关规定进行计算。

3.2.2 计算全面地面辐射供暖系统的热负荷时，室内计算温度的取值应比对流采暖系统的室内计算温度低2℃，或取对流采暖系统计算总热负荷的90％～95％。 3.2.3 局部地面辐射供暖系统的热负荷，可按整个房间全面辐射供暖所算得的热负荷乘以该区域面积与所在房间面积的比值和表3.3.3中所规定的附加系数确定。

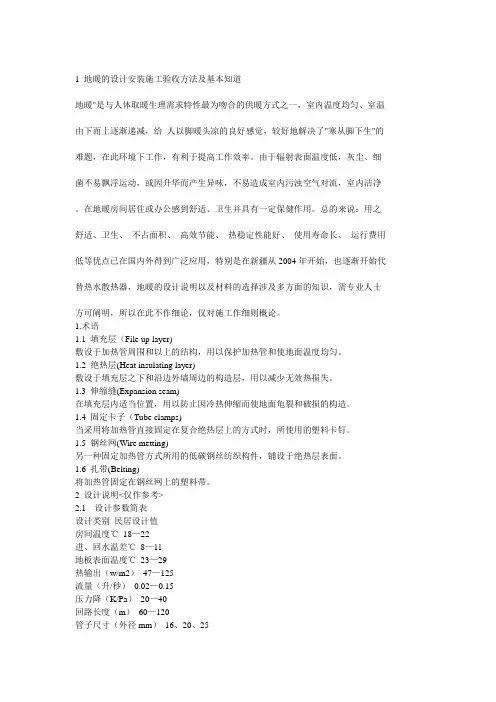

1 地暖的设计安装施工验收方法及基本知道

地暖"是与人体取暖生理需求特性最为吻合的供暖方式之一，室内温度均匀、室温

由下而上逐渐递减，给 人以脚暖头凉的良好感觉，较好地解决了"寒从脚下生"的

难题，在此环境下工作，有利于提高工作效率。由于辐射表面温度低，灰尘、细

菌不易飘浮运动，或因升华而产生异味，不易造成室内污浊空气对流，室内洁净

。在地暖房间居住或办公感到舒适、卫生并具有一定保健作用。总的来说：用之

舒适、卫生、 不占面积、 高效节能、 热稳定性能好、 使用寿命长、 运行费用

低等优点已在国内外得到广泛应用，特别是在新疆从2004年开始，也逐渐开始代

替热水散热器，地暖的设计说明以及材料的选择涉及多方面的知识，需专业人士

方可阐明，所以在此不作细论，仅对施工作细则概论。

1.术语

1.1 填充层（File up layer)

敷设于加热管周围和以上的结构，用以保护加热管和使地面温度均匀。

1.2 绝热层(Heat insulating layer)

敷设于填充层之下和沿边外墙周边的构造层，用以减少无效热损失。

1.3 伸缩缝(Expansion seam)

在填充层内适当位置，用以防止因冷热伸缩而使地面龟裂和破损的构造。

1.4 固定卡子（Tube clamps)

当采用将加热管直接固定在复合绝热层上的方式时，所使用的塑料卡钉。

1.5 钢丝网(Wire metting)

另一种固定加热管方式所用的低碳钢丝纺织构件，铺设于绝热层表面。

1.6 扎带(Belting)

将加热管固定在钢丝网上的塑料带。

2 设计说明

2.1 设计参数简表

设计类别 民居设计值

房间温度℃ 18—22

进、回水温差℃ 8—11

地板表面温度℃ 23—29

热输出（w/m2） 47—125

流量（升/秒） 0.02—0.15

最新地暖验收标准规范

地暖系统作为一种高效、节能、舒适的供暖方式，近年来在住宅和商业建筑中得到了广泛应用。为了确保地暖系统的安全性、可靠性和舒适性，制定一套最新的地暖验收标准规范显得尤为重要。以下是地暖验收标准规范的主要内容：

1. 设计规范

- 地暖系统设计应符合国家及地方的相关建筑规范和节能标准。

- 应根据建筑物的用途、结构、保温性能等因素，合理确定地暖系统的类型、布局和参数。

2. 材料要求

- 所有地暖材料，包括管道、保温板、反射膜等，均应符合国家或行业标准，具备相应的质量合格证明。

- 材料应具有良好的耐热性、耐化学腐蚀性和耐久性。

3. 施工规范

- 施工前应进行详细的技术交底，确保施工人员熟悉地暖系统的施工工艺和操作规程。

- 施工过程中应严格控制施工质量，确保管道铺设平整、固定牢固，无损伤、无渗漏。

4. 系统安装

- 地暖系统的安装应按照设计图纸和施工规范进行，确保管道间距均匀，连接处严密。

- 系统安装完成后，应进行水压试验，确保无泄漏。

5. 调试与运行 - 地暖系统调试前，应对所有设备和管道进行彻底检查，确保系统处于良好状态。

- 调试过程中应逐步升温，监测系统运行参数，确保系统稳定运行。

6. 验收标准

- 地暖系统的验收应包括材料验收、施工质量验收、系统性能验收等环节。

- 验收时应检查系统的各项性能指标是否达到设计要求，如温度控制精度、能耗等。

7. 安全与环保

- 地暖系统应具备完善的安全保护措施，如过热保护、泄漏报警等。

- 系统运行过程中应符合环保要求，减少能源消耗，降低环境污染。

8. 维护与保养

- 验收后，应向用户提供详细的地暖系统使用和维护手册。

- 定期对系统进行检查和维护，确保系统长期稳定运行。

9. 售后服务

- 提供完善的售后服务，包括技术咨询、故障排除、系统升级等。

10. 记录与档案

- 施工和验收过程中的所有记录应详细、准确，并建立完整的工程档案，以备日后查询和参考。

1 低温热水地面辐射采暖系统施工工艺标准

低温热水地面敷设供暖：以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。

低温辐射地热采暖结构图

特点：绿色环保；节约能源、舒适保健、节省空间、使用安全、寿命长。

一、范围

本标准适用于供水温度不大于60℃、工作压力不大于0.8MPa的室内低温热水地面辐射采暖系统安装工程。

二、规范性引用文件

GB50300－2001 建筑工程施工质量验收统一标准 2 GB50242－2002 建筑给水排水及采暖工程施工质量验收规范

JGJ142－2004 地面辐射供暖技术规程

三、术语

１防潮层：防止建筑地基或楼层地面下潮气透过地面的构造层。

2 分水器：采暖水系统中，用于连接各路加热管供水管的配水装置。

3 集水器：采暖水系统中，用于连接各路加热管回水管的汇水装置。

4 面层：建筑地面直接承受各种物理和化学作用的表面层。

5 找平面：在垫层或楼板面上进行抹平找坡的构造层。

6 隔离层：防止建筑地面上的各种液体或地下水、潮气透过地面的构造层。

7 填充层：在绝热层或楼板基面上设置加热管的构造层。用以保护加热管并使地面温度均匀。

8 绝热层：用以阻挡热量传递，减少无效热耗的构造层。

9伸缩缝：补偿混凝土填充层、面层等膨胀或收缩的构造缝。

四、施工准备

A 技术准备

1 施工图纸及其它技术文件齐全，且已进行了图纸会审、技术交底，并形成会议记录。

2《施工方案》已获批准，技术人员已向施工人员进行了技术交底。

3 施工管理人员应充分熟悉图纸，理解设计意图、明确建筑结构形式、地面的工程做法、厚度和伸缩缝位置等设计参数。

4 设计施工图中所涉及的验收规范、技术规程、标准图集等技术资料齐备。

B 物资准备

1 主要材料：加热管及管件、分水器、集水器、过滤器、调节阀、绝热材料等，应有材料质量证明文件、产品出厂合格证。 3 加热盘管常用的管材有：铝塑复合管（PAP）、聚丁烯管（PB）、交联聚乙烯管（PE－X）、无规共聚聚丙烯管（PP－R）、嵌段共聚聚丙烯管（PP－B）等。
