Xingtai Polytechnic College
1

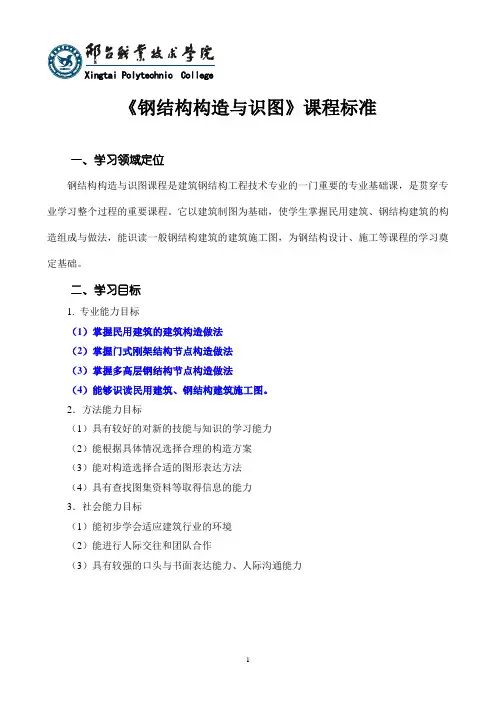

《钢结构构造与识图》课程标准
一、学习领域定位
钢结构构造与识图课程是建筑钢结构工程技术专业的一门重要的专业基础课，是贯穿专业学习整个过程的重要课程。它以建筑制图为基础，使学生掌握民用建筑、钢结构建筑的构造组成与做法，能识读一般钢结构建筑的建筑施工图，为钢结构设计、施工等课程的学习奠定基础。
二、学习目标
1. 专业能力目标
（1）掌握民用建筑的建筑构造做法
（2）掌握门式刚架结构节点构造做法
（3）掌握多高层钢结构节点构造做法
（4）能够识读民用建筑、钢结构建筑施工图。
2．方法能力目标
（1）具有较好的对新的技能与知识的学习能力
（2）能根据具体情况选择合理的构造方案
（3）能对构造选择合适的图形表达方法
（4）具有查找图集资料等取得信息的能力
3．社会能力目标
（1）能初步学会适应建筑行业的环境
（2）能进行人际交往和团队合作
（3）具有较强的口头与书面表达能力、人际沟通能力
Xingtai Polytechnic College
2 三、学习内容（课堂84学时，专用周2周）
学习情境 学习单元 参考学时 情境名称 情景描述
上半部分：建筑构造与识图（即建筑概论）共30学时 1．说课、绪论 建筑概论说课：说明本课地位、作用、性质等；绪论综述建筑概论即建筑构造与识图的课程内容及要求。 1．《钢结构构造与识图》上-《建筑概论》说课、绪论 2 2
2．建筑构造（非钢结构建筑）基本构造组成及原理 以民用建筑住宅楼为项目载体，分析其构造、组成、节点、原理等，并熟悉常用建筑构造。 2.1基础 2
24 2.2墙体构造 8
2.3楼地层 4
2.4楼梯与台阶 4
2.5屋顶 4
2.6门窗2 2
3．建筑（非钢结构建筑）的全套建筑图及详图识图 以民用建筑住宅楼建筑施工图为项目载体，分析其建筑施工图的设计过程、建筑施工图图纸组成、内容识读等，并熟悉常用建筑施工图图纸组成及识读技巧。 3.1民用建筑房屋识图基本原则、3.2建筑设计总说明及总平面图、3.3建筑平面图 2
1 函 授 自 学 进 度 表
课程名称： 钢结构 学年第 学期
教材版本： 中国电力出版社（第三版） 自学学时 学时
周次日期 章节内容提要 重点与难点 作业
第1周 第一章 概论 重点：钢结构的特点及设计方法
难点：概率极限设计方法
第2周 第二章 钢结构的材料
重点：钢材的机械性能及影响因素、钢种、钢号及选择
第3周 第三章 钢结构的连接
ξ⑴～ξ⑶ 重点：钢结构的连接方法、对接焊缝的构造及计算 习题3-2
第4周 第三章 钢结构的连接
ξ⑷～ξ⑸ 重点：角焊缝的构造与计算、焊接残余应力的成因及影响
难点：角焊缝的计算 习题3-3，3-6
第5周 第三章 钢结构的连接
ξ⑹～ξ⑺） 重点：普通螺栓连接的计算
高强螺栓连接计算 习题3-9，3-11
第6周 第四章 轴心受力构件
ξ⑴～ξ⑶ 重点：轴心受压构件的强度、刚度、整体稳定的概念及计算
难点：轴心受压构件的整体稳定 习题4-1
第7周 第四章 轴心受力构件
ξ⑷～ξ⑸ 重点：轴心受压构件的局部稳定、实腹式及格构式轴压构件的设计
难点：格构式设计轴心受压构件的设计 习题4-3，4-7
第8周 第五章 梁
ξ⑴～ξ⑵ 重点：梁的强度、刚度计算
第9周 第五章 梁
ξ⑶～ξ⑸ 重点：梁整体稳定及局部稳定的概念及计算
难点：梁腹板的局部稳定计算 习题5-1，5-2
ξ⑸内容考试不做要求
第10周 第五章 梁
ξ(6)～ξ(7) 重点：组合钢梁的设计、钢梁的连接方式 习题5-6
2 第11周 第六章 拉弯和压弯构件
ξ⑴～ξ⑶ 重点：拉弯和压弯构件的强度、刚度计算；实腹式压弯构件的整体稳定计算
难点：实腹式压弯构件的整体稳定计算
.
.
《建筑工程概论》复习重点
第一章
1、建筑包括建筑物和构筑物，建筑物是为人们生产、生活或其他活动提供场所的建筑，如住宅、医院、学校、办公楼、厂房等；人们不在其中活动的建筑称为构筑物，如水塔、烟囱、堤坝、井架等。
2、建筑按照建筑使用性质分类：
（1）民用建筑 （2）工业建筑 （3）农业建筑
3、建筑按建筑层数分类：
低层建筑：1~3层 多层建筑：4~6层 中高层建筑：7~9层 高层建筑：10层及10层以上或房屋高度超过28m的建筑物 超高层建筑：高度超过100m的建筑物。
4、建筑按照承重结构材料分类：
（1）木结构 （2）砖混结构 也称混合结构，以砖墙（柱）、钢筋混凝土楼板及屋面板作为主要的承重构件 （3）钢筋混凝土结构 （4）钢与混凝土组合结构
（5）钢结构
5、按照建筑结构形式分类
（1）墙承重体系 （2）骨架承重体系 这种承重体系适用于跨度大、荷载大、高度大的建筑 （3）内骨架承重体系 （4）空间结构承重体系
6、世界三大建筑体系是指中国建筑、欧洲建筑和伊斯兰建筑。
7、中国建筑的特色：（1）具有地域性和民族性 （2）木质结构承重 中国古建筑主要采用木质结构，由木柱、木梁搭建来承托层面屋顶，而内外墙不承重，只起着分割空间和遮风避雨的作用。 （3）庭院式的组群布局 （4）优美的大屋顶造型 （5）色彩装饰的“雕梁画栋” （6）注重与周围自然环境的协调
8、欧洲建筑的特点是简洁、线条分明、讲究对称，运用色彩的明暗、鲜淡来产生视觉冲击，使人感到或雍容华贵，或典雅、富有浪漫主义色彩。
第一章 概论
一、钢结构的特点
可靠性高/材料的强度高，钢结构自重轻/钢材的塑性和韧性好/钢结构制造简便，施工工期短/钢结构密闭性好/钢材的耐锈蚀性差/钢结构耐热但不耐火/钢材在低温时脆性增大
二、结构设计的目的
任何结构都是为了完成所要求的某些功能而设计的。工程结构必须具备下列功能：
1. 安全性 结构在正常施工和正常使用条件下，承受可能出现的各种作用的能力，以及在偶然事件发生时和发生后，仍保持必要的整体稳定性的能力。
2. 适用性 结构在正常使用条件下，满足预定使用要求的能力。
3. 耐久性 结构在正常维护条件下，随时间变化而仍能满足预定功能要求的能力。
结构的安全性、适用性、耐久性总称为结构的可靠性。结构设计（计算）的目的是在满足各种预定功能的前提下，做到技术先进、安全适用、经济合理和确保质量。要实现这一目的，必须借助于合理的设计方法。
结构设计应考虑下列两种极限状态：
（1） 承载能力极限状态 结构或构件达到最大承载能力，或达到不适于继续承载的变形的极限状态。如限制受弯构件截面上塑性区的发展不能超过某一限值，就是考虑使其不致产生不适于继续承载的变形的一个例子。
（2） 正常使用极限状态 结构或构件达到使用功能上允许的某一限值的极限状态。
第二章 钢结构的材料
一、钢材的破坏形式
1. 塑性破坏：钢材在产生很大的变形以后发生的断裂破坏称为塑性破坏，也称为延性破坏。变形大，变形持续时间长，易及时发现和补救。
2. 钢材在变形很小的情况下突然发生断裂破坏称为脆性破坏。变形很小且突然发生，不易发现和采取补救措施，因而危险性很大。
二、钢结构对所用材料的要求 物美价廉
1. fu、fy高。用到fy，fy高可减轻结构自重。fy/fu太小浪费，太大安全储备小。通常在0.6～0.7。
2. 塑性、韧性、耐久性好。可防止脆性破坏，抗动力荷载好，耐疲劳。
