混凝土结构设计原理习题集及题解

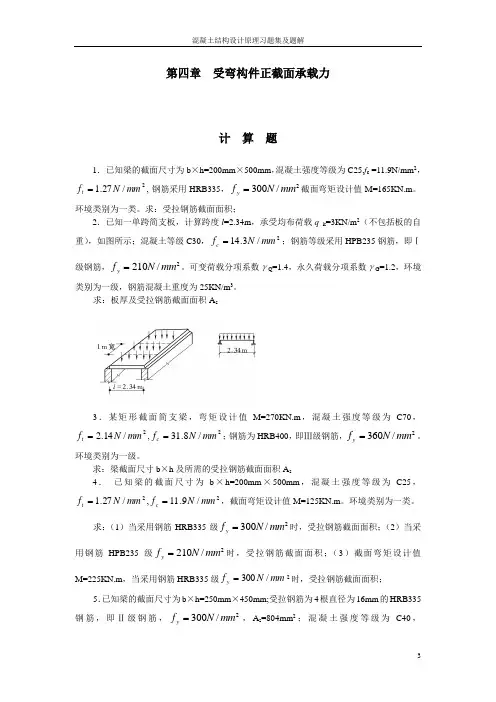

3 第四章 受弯构件正截面承载力
计 算 题
1． 已知梁的截面尺寸为b×h=200mm×500mm，混凝土强度等级为C25,fc =11.9N/mm2，2/27.1mmNft, 钢筋采用HRB335，2/300mmNfy截面弯矩设计值M=165KN.m。环境类别为一类。求：受拉钢筋截面面积；
2．已知一单跨简支板，计算跨度l=2.34m，承受均布荷载q k=3KN/m2（不包括板的自重），如图所示；混凝土等级C30，2/3.14mmNfc；钢筋等级采用HPB235钢筋，即Ⅰ级钢筋，2/210mmNfy。可变荷载分项系数γQ=1.4，永久荷载分项系数γG=1.2，环境类别为一级，钢筋混凝土重度为25KN/m3。
求：板厚及受拉钢筋截面面积As
3．某矩形截面简支梁，弯矩设计值M=270KN.m，混凝土强度等级为C70，22/8.31,/14.2mmNfmmNfct；钢筋为HRB400，即Ⅲ级钢筋，2/360mmNfy。环境类别为一级。
求：梁截面尺寸b×h及所需的受拉钢筋截面面积As
4． 已知梁的截面尺寸为b×h=200mm×500mm，混凝土强度等级为C25，22/9.11,/27.1mmNfmmNfct，截面弯矩设计值M=125KN.m。环境类别为一类。
求：（1）当采用钢筋HRB335级2/300mmNfy时，受拉钢筋截面面积；（2）当采用钢筋HPB235级2/210mmNfy时，受拉钢筋截面面积；（3）截面弯矩设计值M=225KN.m，当采用钢筋HRB335级mmNfy/3002时，受拉钢筋截面面积；
5．已知梁的截面尺寸为b×h=250mm×450mm;受拉钢筋为4根直径为16mm的HRB335钢筋，即Ⅱ级钢筋，2/300mmNfy，As=804mm2；混凝土强度等级为C40，混凝土结构设计原理习题集及题解
4 22/1.19,/71.1mmNfmmNfct；承受的弯矩M=89KN.m。环境类别为一类。验算此梁截面是否安全。
2011年《山西省建设工程计价依据》解释（一）
建 筑 工 程
1。问:当建筑物层高超过3。3m时应如何执行脚手架子目？
答：当建筑物层高超过3.3m时应根据施工组织设计，按照预算定额第十三章的规定，重新计算脚手架费用。相关定额子目中已经包括的脚手架费用亦不扣除。
2.问:细石混凝土地面的工程量计算规则是什么?
答：细石混凝土地面按主墙间的净空面积以平方米计算。应扣除凸出地面的构筑物、设备基础、室内管道、地沟等所占面积(不需做面层的地沟盖板所占的面积亦应扣除），不扣除单个面积0.3m2以内的柱、垛、附墙烟囱及孔洞所占面积，门洞、空圈、暖气包槽、壁龛的开口部分并入相应工程量中。
3.问：预算定额中垂直运输及超高费的计费基数如何计算？
答：预算定额中垂直运输和超高费的计费基数为:区分不同建筑物的结构类型及檐高,以工程项目(即定额第一章到第十章的内容)的定额直接工程费为计费基础进行计算。
装 饰 工 程
1。问：预算定额第五章说明第五条关于木线条、石膏线条油漆的说明具体应如何理解？
答：该条说明为：①木线条安装在木质基层上刷同色油漆、涂料时,并入木装饰面中计算，执行其他木材面油漆子目，木线条按展开面积乘以0.83系数计算工程量(依据本章说明中表5。3中的第13条);②石膏线条安装在石膏板和抹灰面基层上刷同色油漆、涂料时,均应并入基层装饰面中计算，执行抹灰面油漆子目，石膏线条按墙面油漆、涂料的计算规则计算工程量。
2.问：装饰工程中当层高超过3.3m时，脚手架费用应如何计算?
答：层高超过3。3m时脚手架费用的计算同建筑工程（详见建筑工程解释第1条）.
安 装 工 程
1.问：第二册《电气设备安装工程》中，电缆保护钢管、塑料管埋地敷设项目在什么情况下使用?
答:该项目适用于较长距离电缆穿钢管、塑料管埋地敷设,不适用电缆穿建筑物、电缆穿越道路的保护管敷设。
2.问：第八册《给排水、采暖、燃气工程》中，塑料管安装项目是否包括管卡安装?
Page 1 of 10
《混凝土结构设计原理》第四章 受弯构件正截面承载力计算 课堂笔记
知识点掌握：
受弯构件是土木工程中用得最普遍的构件。
与构件计算轴线垂直的截面称为正截面，受弯构件正截面承载力计算就是满足要求：M≤Mu。这里M为受弯构件正截面的设计弯矩,Mu为受弯构件正截面受弯承载力，是由正截面上的材料所产生的抗力，其计算及应用是本章的中心问题。
主要内容
受弯构件的一般构造要求
受弯构件正截面承载力的试验研究
受弯构件正截面承载力的计算理论
单筋矩形戴面受弯承载力计算
双筋矩形截面受弯承载力计算
T形截面受弯承载力计算
学习要求
1.深入理解适筋梁的三个受力阶段，配筋率对梁正截面破坏形态的影响及正截面抗弯承载力的截面应力计算图形。
2.熟练掌握单筋矩形、双筋矩形和T形截面受弯构件正截面设计和复核的握法，包括适用条件的验算。
重点难点
本章的重点:
1.适筋梁的受力阶段，配筋率对正截面破坏形态的影响及正截面抗弯承载力的截面应力计算图形。
2.单筋矩形、双筋矩形和T形截面受弯构件正截面抗弯承载力的计算。
本章的难点：
重点1也是本章的难点。
一、受弯构件的一般构造
（一）受弯构件常见截面形式
结构中常用的梁、板是典型的受弯构件:
受弯构件的常见截面形式的有矩形、T形、工字形、箱形、预制板常见的有空心板、槽型板等；为施工方便和结构整体性，也可采用预制和现浇结合，形成叠合梁和叠合板。
（二）受弯构件的截面尺寸
为统一模板尺寸，方便施工，宜按下述采用:
截面宽度b=120, 150 , 180、200、220、250、300以上级差为50mm。
截面高度h=250, 300,…、750、800mm，每次级差为50mm，800mm以上级差为100mm。
板的厚度与使用要求有关，板厚以10mm为模数。但板的厚度不应过小。
1
课 题 §4 ~ 1模板工程2 课次 二
教学方法 讲授 多媒体演示 教具 多媒体电脑 幻灯片
教学目的 了解：模板施工安全技术要求；
理解：基础、柱子、、梁、板模板的安装施工；
掌握：模板安装要求和拆除规定。
教学重点
模板安装要求和拆除规定。
教学难点
基础、柱子、、梁、板模板的安装施工。
教学过程
时间分配 组织教学 复习旧课 讲授新课 巩固新课 布置作业
2分钟 3分钟 35分钟 3分钟 2分钟
课后记
说明：具体内容见幻灯片
作业：课本P
三、模板的安装施工
1、基础模板安装
一般情况下采用木模板。
(1)安装模板前，应先复查地基垫层标高及中心线位置，弹出基础边线。
2 (2)模板两侧要刨光，平整。
(3)杯芯模板应直拼，如设底板，应使侧板包底板，在底板上钻几个孔以便排气。四角做成小圆角。
(4)模板要涂隔离剂。对于一般基础外模板涂内侧，对于杯芯模板涂外侧。
(5)用钢管等材料作为短桩固定模板，防止浇混凝土时模板变形。
(6)脚手板不应搁置在基础模板上。
2、柱子模板安装
柱模板可以用木模板，也可以用钢模板安装。
(1)柱的模板在安装前在基础(楼地面)上用墨线弹出柱的中线及边线，柱脚抄平。
(2)对通排柱模板，应先装两端柱模板，校正固定，拉通线校正中间各柱模板。
(3)依据边线安装模板。安装后的模板要保证垂直，并由地面起每隔2m留一道施工口，以便混凝土浇捣。柱底部留设清理孔。
(4)柱模板应加柱箍，用四根小方木相互搭接钉牢，或用工具式柱箍，柱箍间距按设计计算确定。
(5)模板四周搭设钢管架子，结合斜撑，将模板固定牢固，以防在混凝土侧压力的作用下发生移位。
(6)柱模板与梁模板连接时，梁模板宜缩短2～3mm并锯成小斜面。
3、梁模板安装
(1)梁跨度大于等于4m时，底板应起拱，起拱高度由设计确定，如设计无规定时取全跨度的1/1000～3/1000。
