大型储油罐防雷防静电安全措施探讨与分析参考文本

  • 格式：docx
  • 大小：84.51 KB
  • 文档页数：14

In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The

Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each

Link To Achieve Risk Control And Planning

某某管理中心

XX年XX月 大型储油罐防雷防静电安全措施探讨与分析参考文本 安全文书样本 QCT/FS-ZH-GZ-K543

第2页/总2页 大型储油罐防雷防静电安全措施探讨与分析参考文本

使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

一、前言

长距离输油管道是当前我国原油输送的主要途径，大型储油罐是长距离输油管道系统的主要设备之一，储油罐安全运行是确保输油站库安全生产的重要环节。以往输油站库罐区储油罐发生雷击起火，存在防雷防静电安全隐患，应引起高度重视，急需整改和完善，提出可行方案，做到储油罐能可靠防雷防静电安全运行。大型储油罐防雷防静电的安全措施是人们所关注的话题，也是业主需要解决的课题，为此，结合甬沪宁长距离进口原油管道的大型储油罐防雷防静电的情况，提出大型储油罐防雷防静电可行的安全措施,进行探讨与分析。 安全文书样本 QCT/FS-ZH-GZ-K543

第2页/总2页 二、大型储油罐防雷防静电基本结构概述

20xx年建成投运的甬沪宁(宁波－上海－南京)长距离输送进口原油管道，全线设有6座大型油库和泵站，目前，总原油储量399万立方米。甬沪宁长距离输送进口原油管道中间泵站岚山输油站拥有10万立方米单盘结构外浮顶钢制储油罐8座，总库容80万m3,

储油罐单罐直径81m，罐壁高度23.5m, 安全罐位2.5m至19.5m，设计油罐极限罐位19.9m至2.0m, 立柱数量144个，底顶柱高1.96m，单盘半径34.75m, 罐浮舱数量45个，浮顶浮船外半径39.75m，浮顶浮船重5.168T，浮顶集水坑数量5套，紧急排水管规格DN150, 单盘人孔数量4套，罐壁人孔规格DN600,呼吸阀数量4套，导向管1根，量油管1根，浮舱与罐壁采用金属静电导输线连接2根，罐壁连接防雷防静电接地10处，一次密封为机械密封，二次密封为镀锌钢板加内隔膜密封，油罐采用外涂料与牺牲阳极的阴安全文书样本 QCT/FS-ZH-GZ-K543

第2页/总2页 极保护联合防腐措施，储油罐的运行液位、油温以及极限液位报警通过SDADA系统实现监控，液位监控采用雷达液位计，罐油温检测采用热电阻，极限液位报警采用液位开关控制，配套自动化安全消防保护系统自成体系，采用计算机控制实现消防．站控、变电岗位联合预警、报警和及时启动消防措施，完成储油罐的日常运行及安全消防管理。

三.甬沪宁长距离输送进口原油管道的大型油罐防雷防静电存在安全隐患问题的提出

甬沪宁长距离输送进口原油管道站库拥有10万m3单盘结构外浮顶钢制储油罐22座，（其中册子岛油库6座，岚山输油站8座，白沙湾输油站8座）。例举叙述此类型储油罐在运行中曾经出现的问题和安全隐患，需要研究解决。

（1）20xx年8月7日12：45时，仪征输油站G-16安全文书样本 QCT/FS-ZH-GZ-K543

第2页/总2页 号15万立方米储油罐遭遇雷击，造成浮顶与罐壁间的二次密封局部起火，火焰高6米以上，仪征输油站迅速启动火警预案，措施准确果断，13：15时得以成功扑灭。

（2）20xx年5月24日16：16时，相邻岚山输油站罐区距500m的镇海国家储备油库G－47号10万立方米储油罐遭雷击，造成浮顶与罐壁间的二次密封局部起火，火焰高4米以上，镇海国家储备油库迅速启动火警预案，措施准确果断，16：26时灭火得以成功。

（3）20xx年6月24日16：03时，相临岚山输油站罐区距500m的镇海国家储备油库G－47号10万立方米储油罐第二次遭雷击，造成浮顶与罐壁间的二次密封局部起火，火焰高4米以上，镇海国家储备油库迅速启动火警预案，措施准确果断，16：11时灭火得以成功。

（4）20xx年7月7日15：20时，甬沪宁线白沙湾输油站G-3号10万立方米储油罐一二次密封间被雷击爆炸安全文书样本 QCT/FS-ZH-GZ-K543

第2页/总2页 着火，爆炸和起火瞬间，火苗出罐顶4米以上，共有7处着火点，几乎连成大半圈，一二次密封和局部泡沫堰板爆开，二次密封板局部支离破碎，浮船泡沫堰板以内共有7个呼吸阀，有4个呼吸阀被爆开断裂，密封胶皮完全燃烬，罐区火情监控系统同时遭雷击损坏无显示，岗位人员及时观到罐顶火焰，白沙湾输油站迅速启动火警预案，措施准确果断，15：43时灭火得以成功。

从以上同种类型储油罐雷击起火，说明储油罐区存在严重的防雷安全隐患。20xx年7月16日17：10时,

用XP-311A型标准可燃气体测试仪进行分别对岚山输油站G-1（油品是阿曼,油温是31°C,罐位17.504米），G-2（油品是卡宾达，油温是29°C，罐位16.1米），G-3（油品是卡宾达，油温是29°C，罐位15.636米），G-5（油品是奎都，油温是30°C，罐位10.31米）储油罐二次密封内的可燃气体浓度测试和20xx年7月17日9：30时，用安全文书样本 QCT/FS-ZH-GZ-K543

第2页/总2页 XP-311A型标准可燃气体测试仪分别进行对岚山输油站G-4（油品是阿曼，油温是31°C，罐位16.56米），G-6（油品是沙中重，油温是29°C，罐位15.175米），G-7（油品是沙中重，油温是29°C，罐位11.068米），G-8（油品凯沙杰，油温是29°C，灌位13.512米）

储油罐二次密封内的可燃气体浓度测试，VOC综合可燃气火灾爆炸下限均为80％至100％范围。一旦遇到明火当即可燃可爆引起火灾。

四．雷击大型储油罐引起火灾原因分析

1.雷电产生的基本原理

雷电产生的原因很多，现象比较复杂。它的产生可简单地解释为：地面湿气受热上升，或空中不同冷热气团相遇，凝成水滴或冰晶，形成积云．积云运动时，使电荷发生分离，当电荷积聚到足够数量时，就在带有不同电荷的云间，或在由于静电感应而产生不同电荷的云、地间，发安全文书样本 QCT/FS-ZH-GZ-K543

第2页/总2页 生放电，即形成雷电．其电压可高达数百万伏至数千万伏，电流可高达万安以上。在雷暴日统计中，一天內只要听见雷声就称为一个雷暴日，雷暴日是衡量雷电活动频繁成度的依据。我国把年平均雷暴日不超过15日的地区叫少雷区，超过40日的叫多雷区。岚山输油站地处在宁波地区，近三年统计，雷暴日都在60日以上。

2.雷电对罐区的危害性

从雷击储油罐引起火灾的事例分析，多是雷雨天气，带有一种雨云电荷移动到与罐区上方及周边的另一种集聚的电荷相碰通过大罐金属物体放电，产生闪电直击罐区，如图1所示，

雷电流幅值万安以上，瞬间闪电及明火温度高达千度以上，雷电直接对储油罐放电，其过电压所引起的强大雷电流将通过罐体入地，从而产生破坏性很大的热效应，直安全文书样本 QCT/FS-ZH-GZ-K543

第2页/总2页 击雷是引起储油罐雷击火灾的主要原因。 3.储油罐区防雷的薄弱环节主要原因是阻雷设施不完善，罐区不能可靠屏蔽雷电进入罐区，一旦油罐上落雷，尽管油罐壁接地良好能及时放电，但罐顶金属浮船单盘在雷电强大的高电压大电流的作用下，放电过程将会产生火花引起火灾。尽管在储油罐发生雷击引起火灾之后，采取了在罐顶金属浮船单盘与罐壁接地系统增加了2根静电导输线措施，但从接地良好的大树遭雷击，树干被劈断或烧焦的自然现象证明，依然不能完全避免储油罐遭雷击引起火灾事故的发生。应从罐区阻雷措施入手，防止雷电进入罐区，确保储油罐安全运行。

五．阻止雷电措施原理

1.防雷设备避雷针

避雷针下端的引下线与接地装置焊接，该引下线如采用圆钢，直径不得小于8毫米，如采用扁钢，厚度不得小安全文书样本 QCT/FS-ZH-GZ-K543

第2页/总2页 于4毫米，截面积不得小于48平方毫米,其接地电阻值应小于10欧姆。

2.单避雷针保护范围，从针的顶点向下作45°的斜线，构成椎形保护空间的上部，45°的斜线在h/2处转折，与地面上距针底各方向1.5h处相连接，图2表示则其转折点以下的斜线，即构成保护空间的下半部。

如果用公式表达，则避雷针在地面上的保护半径r

=1.5h米。在储油罐保护高度hx =23.5米的水平面上的保护半径rx按下式计算：

(1) 当hx≥ h/2时，rx =(h-hx )p米

(2)当hx＜h/2时，rx=（1.5h-2hx）p米，

式中 P-高度影响系数。h≤30米，P=1; 30米＜h≤120米P=5.5/√h。

3．对直击雷防护，当雷击于避雷针，很大的雷电流通安全文书样本 QCT/FS-ZH-GZ-K543

第2页/总2页 过接地引下线至接地装置泄入大地时，在避雷针上将形成极高的电位，放电过成可能产生反击电压或跨步电压，对于反击的防止是降低接地电阻和保证避雷针与设备之间有足够的距离，不发生避雷针向被保护物反击的空间距离不应小于5米。

4．避雷针安装在罐区周边比罐2倍高，远距罐30米至40米范围是防雷主要可行措施。从雷击储油罐分析，主要原因是没有足够的避雷针做保护罐区。避雷针的作用，是它能对雷电场产生一个附加电场（这附加电场是由于雷云对避雷针产生静电感应引起的），使雷电场畸变，而将雷云放电的道路吸引到本身，并由它及与它相联的引下线和接地装置，将雷电流泄放到大地中去，隔离雷电进入罐区，使储油罐免受直接雷击。

合集下载

加油站防雷应急预案范文7篇

加油站防雷应急预案范文7篇

加油站防雷应急预案范文7篇

【篇1】加油站防雷应急预案

在避雷检测和雷灾事故调查中发现，有些加油站由于防雷设计不完善，没有考虑加油站的综合防雷能力，致使加油站遭受雷击的事故时有发生。如1998年江浦加油站两台加油机被雷击坏，顺风加油站的配电柜被雷击毁。1999年4～5月间永兴加油站的加油机多次被雷击坏。加油站属第二类防雷建筑物，其综合防雷应从下述几个方面加以考虑：

1建筑物的防雷

加油站的建筑物包括加油棚、宿舍楼及其它附属建筑物。这些建筑物在设计和施工时，利用其框架结构的桩作为垂直接地体，利用地梁与汞台作为水平接地体，利用桩内两条对角主筋作为引下线，利用天面板筋作为网络(10m×10m或8m×12m)。沿天面四边设避雷带，四周设避雷短

2油罐的防雷

金属油罐必须作环形接地，其接地点不应少于两处，其间弧形距离不应>30m，接地体距罐壁应不小于3m。油罐顶板厚度<4mm时，应装防直击雷设施，当顶板厚度≥4mm，可不装防直击雷设施。但在多雷区(年平均雷暴日数多于40天)，也可装防直击雷设施。独立避雷针与被保护油罐的水平距离不应<3m，保护范围应高于呼吸阀2m以上。 3电源线和电话线的防雷

加油站大部分雷击事故是雷电波通过电源线、电话线传导

而发生的。做好电源线、电话线保护是加油站防雷的重要组成部分。

(1)电源线防雷

防止雷电波从电源线侵入的办法是将电源线穿金属管埋地引入，穿管长度不宜小于2ρ(ρ为当地土壤电阻率，单位为Ω*m)。在配电房设备总电源处安装三相电源避雷器。在设备的电源输入端安装专用的电源避雷器。避雷器应选用防爆型产品。

A、电源一级防雷

在加油站380V低压总配电箱内，总断路器(熔断器)后，漏电保护器前安装通流量在50KA，三相开关型模块式电源电涌保护器，用于整个加油站所有用电设备的第一级电源防护

B、电源二级防雷

在办公机房电源配电箱内或办公机房电源配电箱外的附加配电箱内安装通流量在40KA三相电源电涌保护器，用于办公机房内所有IT设备用电的第二级电源防护。在加油机电源配电箱内或加油机电源配电箱的附加配电箱内安装通流量在40KA三相电源电涌保护器，用于加油机用电的第二级电源防护。

某储油罐维修中防雷防静电接地设计

某储油罐维修中防雷防静电接地设计

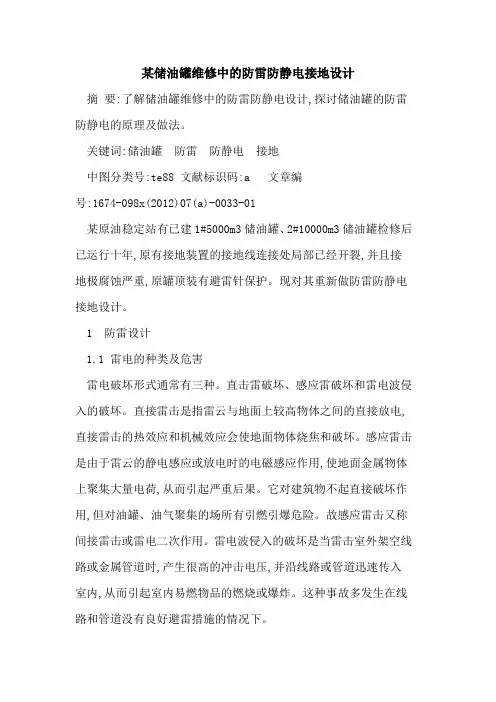

某储油罐维修中的防雷防静电接地设计
