单一门禁一体机功能操作

考勤门禁一体机操作手册考勤门禁一体机操作手册目录一、产品概述二、系统安装与配置1. 考勤门禁一体机硬件连接2. 系统软件安装与配置2.1 软件安装2.2 硬件设备配置2.3 系统参数设置2.4 人员信息导入三、刷卡操作1. 刷卡登记2. 刷卡考勤四、门禁设置1. 门禁开关2. 门禁时区设置五、考勤管理1. 考勤统计2. 考勤报表导出六、系统管理1. 用户权限管理2. 系统日志查询一、产品概述考勤门禁一体机是一款综合应用于企事业单位的考勤管理和门禁控制的智能终端设备。

它集成了刷卡识别、指纹识别、人脸识别等多种识别方式，为企业提供了快速、安全、准确的考勤解决方案。

二、系统安装与配置1. 考勤门禁一体机硬件连接将考勤门禁一体机的各个外设连接好，包括电源、网络线、门禁电锁等。

2. 系统软件安装与配置2.1 软件安装将系统安装光盘插入计算机，运行安装程序，按照提示完成软件安装。

2.2 硬件设备配置运行安装程序后，在系统中设置考勤门禁一体机的硬件设备，包括刷卡读卡器、指纹识别器、人脸识别器等。

根据实际情况进行设备连接并进行测试，确保设备正常工作。

2.3 系统参数设置在系统设置中进行参数配置，如考勤时段设置、考勤规则设置等。

根据企业的实际需求进行相应设置。

2.4 人员信息导入将企业员工的基本信息导入系统，包括姓名、工号、部门等。

可以通过Excel表格导入或手动录入。

三、刷卡操作1. 刷卡登记员工拿出工作卡，在考勤门禁一体机的刷卡读卡器上刷卡。

系统会自动识别卡号并显示员工信息。

如果是新员工，需要在系统中进行登记。

2. 刷卡考勤员工在上下班时，在考勤门禁一体机的刷卡读卡器上刷卡。

系统会自动记录员工的上下班时间，并进行考勤统计。

四、门禁设置1. 门禁开关在系统设置中，配置门禁开关及相关参数。

可以设置门禁的开启时间、关闭时间等。

开启门禁后，在非指定时间段内无法刷卡通过。

2. 门禁时区设置根据企业的实际需要，设置门禁的时段和开放时间。

门禁一体锁使用说明书刷卡电机锁把刷卡开锁、遥控开锁、防盗报警等功能综合设计为一体；采用红外遥控键盘编程，操作简便；锁体用坚硬的不锈钢做外壳，抗强破坏、防撬。

此款锁功能齐全、设计精巧、安装简单快捷、容易维护，而且价格合理。

此锁可容纳超大量用户，分为以下几类。

1000个5000个10000个一、进入编程（出厂编程密码为123456）* 编程密码#（一）用“红外遥控键盘”靠近锁体，连续输入* 编程密码# 。

（二）蜂鸣器长鸣一声，锁体指示灯一直闪烁，表示进入编程状态，即可进入其它操作。

（三）按*或等待15秒退出编程。

二、修改编程密码11 新编程密码（6位数字键）#（一）进入编程后，连续输入11 新编程密码（6位数字键）#，后蜂鸣器长鸣一声，表示修改成功。

（二）编程密码只能用0-9键设置，共6位。

全为000000时取消编程密码，下次进入编程输入* #。

二（二）键盘设置报警（一）进入编程后，输入120 #，打开蜂鸣声以及报警；进入编程后，输入121 #，关闭蜂鸣声及报警。

（二）进入编程状态后，输入130 #，关闭机械开锁以及刷无效卡报警；（三）进入编程状态后，输入131 #，打开机械开锁报警，无线遥控器A或B或刷有效卡取消当次报警，如果连续按无线遥控器B键两次,则等同于(二)的操作（四）进入编程状态后，输入132#，打开刷无效卡报警，无线遥控器A或B或刷有效卡取消当次报警，如果连续按无线遥控器B键两次,则等同于(二)的操作三、注册ID卡（ID卡应未在该锁体注册过的）（一）注册超级管理卡1、注册超级增加卡21 刷ID卡#a、进入编程后，在“红外遥控键盘”上输入21；b、然后刷（感应）ID卡；c、蜂鸣器嘀一声后，按下“#”键，蜂鸣器长鸣一声表示注册成功。

2、注册超级删除卡22 刷ID卡#a、进入编程后，在“红外遥控键盘”上输入22；b、然后刷（感应）ID卡；c、蜂鸣器嘀一声后，按下“#”键，蜂鸣器长鸣一声表示注册成功。

接门磁
门
ห้องสมุดไป่ตู้
GND
禁
+12V NO
专
COM
用
NC PUSH
电
GND
源
BELL BELL
开门按钮
+12V GND
电锁
断电开锁
4
3
PO W ER OK
BE L L
1 23 45 6 789 *0#
DGND
接 DOOR1 线 OPENSW
PUSH/NO
方 NC 式 GND 2 +12V
BELL
BELL
接开关
断电开 锁电锁 接门铃
BELL
PUSH/NO NC GND +12V BELL BELL
DOOR1 OPENSW
DGND
[5]+[编码]，嘟嘟嘟
本编码已经被使用；
需重新[5]+[3 位编码]操作
编 程 状态 下， 没有 操作 ，控 制器 退 出 在编程状态下，如果 20 秒钟之内，没有任何编程指令，系统自动
编程状态
退出编程，进入正常工作状态。
五接线图： 注：1、在安装接线时请关闭电源，勿带电操作！
2、正常情况下电锁是从电源控制器接出 3、需接自动门请把门禁背面跳线冒拔出移前一位接 GND-NO。
1．设置了卡+个人密码方式；
输入密码或者调整开门方式
2．读卡前按下了[＃]键；
等待 5 秒钟后读卡即可
有效卡嘟一声不开锁
设置了开锁时检测门磁状态，没有接门磁或者门没有闭合；
关闭开锁时检测门磁状态或者闭合门磁
[＃]键，嘟一声，不能修改个人密码 按[＃]键前，按了其他按键；

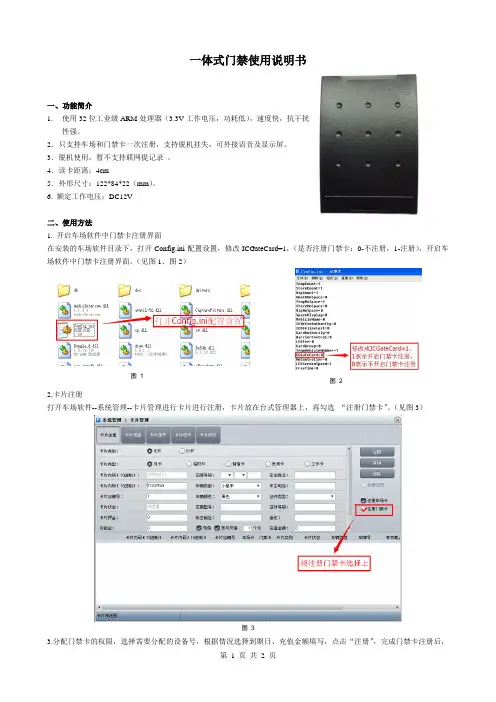

一体式门禁使用说明书
一、功能简介
1. 使用32位工业级ARM 处理器（3.3V 工作电压，功耗低），速度快，抗干扰
性强。

2．只支持车场和门禁卡一次注册，支持脱机挂失，可外接语音及显示屏。

3．脱机使用，暂不支持联网提记录 。

4．读卡距离：4cm
5．外形尺寸：122*84*22（mm ）。

6. 额定工作电压：DC12V
二、使用方法
1. 开启车场软件中门禁卡注册界面
在安装的车场软件目录下，打开Config.ini 配置设置，修改ICGateCard=1，（是否注册门禁卡：0-不注册，1-注册），开启车场软件中门禁卡注册界面。

（见图1、图2）
2.卡片注册
打开车场软件--系统管理--卡片管理进行卡片进行注册，卡片放在台式管理器上，再勾选 “注册门禁卡”。

（见图3）
图 3
3.分配门禁卡的权限，选择需要分配的设备号，根据情况选择到期日、充值金额填写，点击“注册”，完成门禁卡注册后，
图 1 图 2
出现相关的卡片信息，门禁卡的充值、挂式、退卡及修改参考车场卡的使用方法。

（见图4）
图 4
4.在门禁的刷卡区域刷卡，合法门禁卡刷卡后，门禁蜂鸣器会发出“嘀—嗒”声音，继电器动作，非法门禁卡刷卡后，蜂鸣器则发出“嘀嘀嘀”响声。

三、一体式门禁接线说明
注：本一体式门禁器的额定工作电压为12V，请不要使用超范围的电压作为输入电源。
