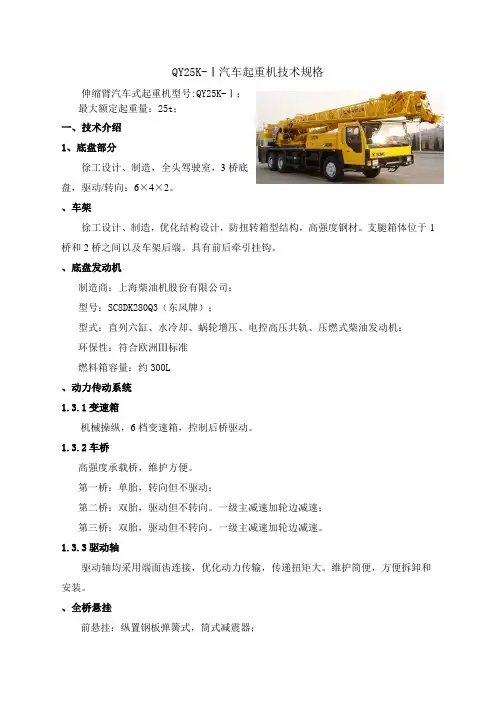

QY25K-Ⅰ汽车起重机技术规格伸缩臂汽车式起重机型号:QY25K-Ⅰ；最大额定起重量：25t；一、技术介绍1、底盘部分徐工设计、制造，全头驾驶室，3桥底盘，驱动/转向：6×4×2。
、车架徐工设计、制造，优化结构设计，防扭转箱型结构，高强度钢材。
支腿箱体位于1桥和2桥之间以及车架后端。
具有前后牵引挂钩。
、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK280Q3（东风牌）；型式：直列六缸、水冷却、蜗轮增压、电控高压共轨、压燃式柴油发动机；环保性：符合欧洲Ⅲ标准燃料箱容量：约300L、动力传动系统1.3.1变速箱机械操纵，6档变速箱，控制后桥驱动。
1.3.2车桥高强度承载桥，维护方便。
第一桥：单胎，转向但不驱动；第二桥：双胎，驱动但不转向。
一级主减速加轮边减速；第三桥：双胎，驱动但不转向。
一级主减速加轮边减速。
1.3.3驱动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。
维护简便，方便拆卸和安装。
、全桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器；后悬架：双轴平衡、纵置板簧式，板簧与推力杆导向。
、转向机械式转向机构，带有液压助力。
方向盘位置可调。
、轮胎斜交轮胎，适用于重型汽车，通用性强。
标配1个备胎。
、制动行车制动：脚踏板操纵的双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上；驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用；辅助制动：发动机排气制动。
、底盘驾驶室新型豪华全宽驾驶室，配CD音响，可调式座椅和方向盘，大视野后视镜，电控洗窗器，电子门窗升降器。
空调：标配暖风和单冷空调。
、液压系统四联齿轮泵通过取力器联接至发动机，控制辅助转向、下车液压支腿。
、液压支腿“H”型支腿，4点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。
支脚盘铰接在垂直支腿下面。
第五支腿：位于车架前端，可以完成360度全回转起重作业。

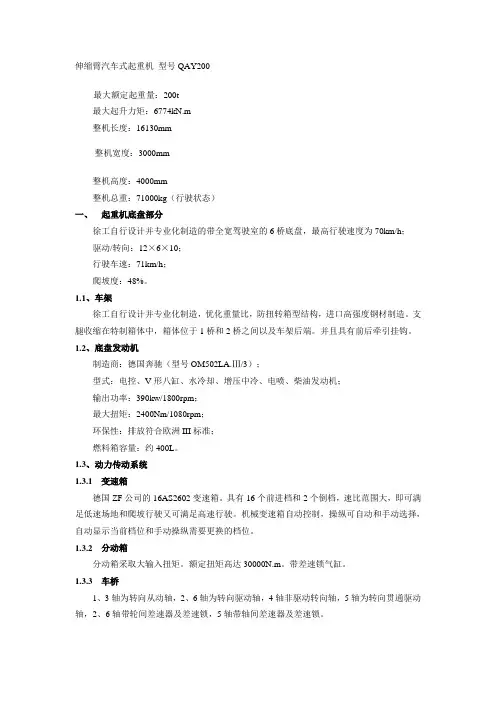

伸缩臂汽车式起重机型号QAY200最大额定起重量：200t最大起升力矩：6774kN.m整机长度：16130mm整机宽度：3000mm整机高度：4000mm整机总重：71000kg（行驶状态）一、起重机底盘部分徐工自行设计并专业化制造的带全宽驾驶室的6桥底盘，最高行驶速度为70km/h；驱动/转向：12×6×10；行驶车速：71km/h；爬坡度：48%。
1.1、车架徐工自行设计并专业化制造，优化重量比，防扭转箱型结构，进口高强度钢材制造。
支腿收缩在特制箱体中，箱体位于1桥和2桥之间以及车架后端。
并且具有前后牵引挂钩。
1.2、底盘发动机制造商：德国奔驰（型号OM502LA.Ⅲ/3）；型式：电控、V形八缸、水冷却、增压中冷、电喷、柴油发动机；输出功率：390kw/1800rpm；最大扭矩：2400Nm/1080rpm；环保性：排放符合欧洲III标准；燃料箱容量：约400L。
1.3、动力传动系统1.3.1 变速箱德国ZF公司的16AS2602变速箱。
具有16个前进档和2个倒档，速比范围大，即可满足低速场地和爬坡行驶又可满足高速行驶。
机械变速箱自动控制，操纵可自动和手动选择，自动显示当前档位和手动操纵需要更换的档位。
1.3.2 分动箱分动箱采取大输入扭矩。
额定扭矩高达30000N.m。
带差速锁气缸。
1.3.3 车桥1、3轴为转向从动轴，2、6轴为转向驱动轴，4轴非驱动转向轴，5轴为转向贯通驱动轴，2、6轴带轮间差速器及差速锁，5轴带轴间差速器及差速锁。
1.3.4 传动轴优化的传动轴布置，传动轴传动平稳、可靠。
最优化力传输，采用端面齿联结传动轴，传递扭矩较大，最大可达43500Nm。
1.4、桥悬架油气悬挂，每根桥承担载荷相当，不高于12t。
液压系统调平，底盘可以升高或降低150mm。
通过能力强。
1.5、转向采用德国ZF公司的ZF7421转向器，液压助力系统，保障转向轻便灵活。
转向形式为12X10，1、2、3、5、6轴转向。
徐工QY25K-Ⅰ汽车起重机技术规格
二、QY25K-Ⅰ汽车起重机性能参数
1、起重机行驶状态主要技术参数表
2、起重作业状态主要技术参数表
3、QY25K-Ⅰ汽车起重机起重性能表
表1 主臂起重性能表
页脚内容5
页脚内容6
目录
表2 QY25K汽车起重机副臂起重性能表(侧、后方)
注意：
1、表中额定起重量所表示的数值，是在平整的坚固地面上本起重机能够保证的最大起重量，此起重量不超过倾翻载荷的75%;
2、表中额定起重量包括吊钩和吊具的重量；
3、表中的工作幅度是包括吊臂的变形量在内的实际值，因此一
定以工作幅度为依据进行起重作业；
4、只允许在7级风以下进行作业
5、表中起升高度及幅度均为参考值。
6、主臂起重性能表中所列参数是指不带副臂时的额定起重量，当主臂臂头装有副臂时，主臂的额定起重量根据实际情况，应减去900kg；
4、起升高度曲线
起 升 高 度 （m
）
工 作 幅 度（m ）
目录
页脚内容11。

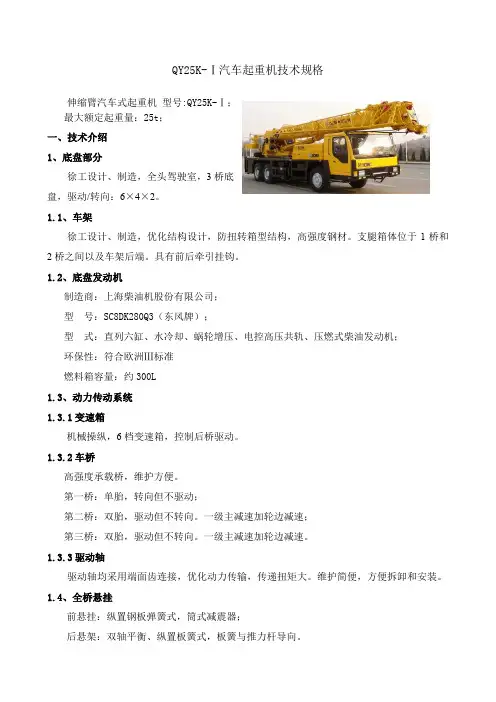

QY25K-Ⅰ汽车起重机技术规格伸缩臂汽车式起重机型号:QY25K-Ⅰ；最大额定起重量：25t；一、技术介绍1、底盘部分徐工设计、制造，全头驾驶室，3桥底盘，驱动/转向：6×4×2。
1.1、车架徐工设计、制造，优化结构设计，防扭转箱型结构，高强度钢材。
支腿箱体位于1桥和2桥之间以及车架后端。
具有前后牵引挂钩。
1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK280Q3（东风牌）；型式：直列六缸、水冷却、蜗轮增压、电控高压共轨、压燃式柴油发动机；环保性：符合欧洲Ⅲ标准燃料箱容量：约300L1.3、动力传动系统1.3.1变速箱机械操纵，6档变速箱，控制后桥驱动。
1.3.2车桥高强度承载桥，维护方便。
第一桥：单胎，转向但不驱动；第二桥：双胎，驱动但不转向。
一级主减速加轮边减速；第三桥：双胎，驱动但不转向。
一级主减速加轮边减速。
1.3.3驱动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。
维护简便，方便拆卸和安装。
1.4、全桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器；后悬架：双轴平衡、纵置板簧式，板簧与推力杆导向。
1.5、转向机械式转向机构，带有液压助力。
方向盘位置可调。
1.6、轮胎斜交轮胎，适用于重型汽车，通用性强。
标配1个备胎。
1.7、制动行车制动：脚踏板操纵的双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上；驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用；辅助制动：发动机排气制动。
1.8、底盘驾驶室新型豪华全宽驾驶室，配CD音响，可调式座椅和方向盘，大视野后视镜，电控洗窗器，电子门窗升降器。
空调：标配暖风和单冷空调。
1.9、液压系统四联齿轮泵通过取力器联接至发动机，控制辅助转向、下车液压支腿。
1.10、液压支腿“H”型支腿，4点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。
