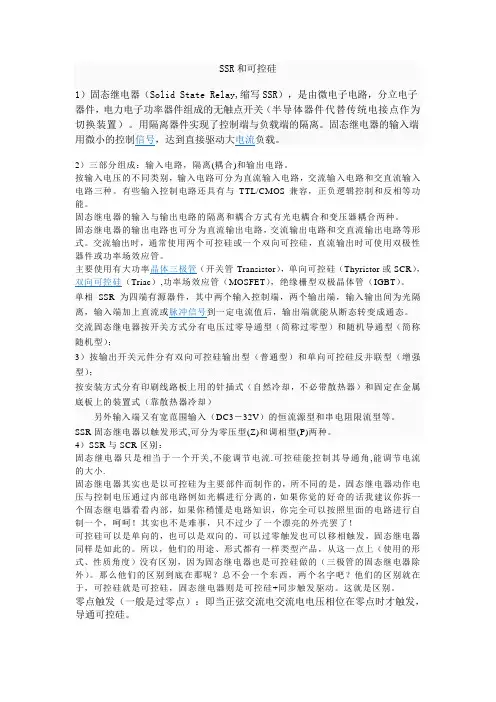

SSR和可控硅1）固态继电器（Solid State Relay,缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关（半导体器件代替传统电接点作为切换装置）。
用隔离器件实现了控制端与负载端的隔离。
固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。
2）三部分组成：输入电路，隔离(耦合)和输出电路。
按输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。
有些输入控制电路还具有与TTL/CMOS兼容，正负逻辑控制和反相等功能。
固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种。
固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。
交流输出时，通常使用两个可控硅或一个双向可控硅，直流输出时可使用双极性器件或功率场效应管。
主要使用有大功率晶体三极管（开关管-Transistor），单向可控硅（Thyristor或SCR），双向可控硅（Triac）,功率场效应管（MOSFET），绝缘栅型双极晶体管（IGBT）。
单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；3）按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。
SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
4）SSR与SCR区别：固态继电器只是相当于一个开关,不能调节电流.可控硅能控制其导通角,能调节电流的大小.固态继电器其实也是以可控硅为主要部件而制作的，所不同的是，固态继电器动作电压与控制电压通过内部电路例如光耦进行分离的，如果你觉的好奇的话我建议你拆一个固态继电器看看内部，如果你稍懂是电路知识，你完全可以按照里面的电路进行自制一个，呵呵！其实也不是难事，只不过少了一个漂亮的外壳罢了！可控硅可以是单向的，也可以是双向的，可以过零触发也可以移相触发，固态继电器同样是如此的。
静电放电保护结构在混合信号高电压CMOS管中的应用摘要高电压（HV）MOS工艺对静电放电（ESD）保护的要求在不断发展并日益严格。
为了满足不断变化的工艺ESD约束，本文提出了对于混合信号高电压MOS静电放电的一种可行的设计，特征描述以及集成方法。
本文通过对静电放电时域的暂态和准静态测量结果讨论了两种基于高电压CMOS工艺中的动态响应，设计取舍和ESD验证。
1．简介主流CMOS工艺中高电压模块的合并已成为实施小功率电子集成电路（ICs）行业中的普遍做法[1]-[2]。
它给IC设计师们在降低开发成本和超大规模集成系统级芯片（SoC）中单一流程的应用上提供了灵活性。
通过设计器件的拓扑结构，以及在相应的基线CMOS技术中纳入一些额外的处理步骤，实现了设计灵活性和模块化的水平。
这些额外的步骤和器件中的电解质是通过相应的基线CMOS节点技术定义的。
典型电解质是通过硅场氧化物（FOX）在0.35微米及以上技术的局部氧化和浅沟槽隔离（STI）形成的，例如：250-，180-，65-纳米的节点技术[1]。
图1（a）和（b）所示的是基于高压CMOS电路应用中通常采用的器件拓扑结构的例子。
图1（a）描述的是一个非对称横向扩散MOS(LDMOS)的剖面图，图1(b)描述的是一个延伸的-漏MOS管（EDMOS）侧面，常用于实现高压开关。
LDMOS/EDMOS 通常是通过重新使用MOS门控制的基线CMOS薄氧化层工艺实现的，同时FOX （STI）的隔离层延伸到承受较大电压的漏极。
因为图1(a)和(b)中的拓扑结构是非对称的，所以，当要求漏极和源极可以互换时，这种模型就不适用了。
在后一种情况中，不同的高电压MOS对称拓扑则可选择的采用了相同的流程[1]。
图1(b)中的拓扑图中可添加一个较厚的栅氧化层作为全栅极驱动，而且不同部分往往采用不同的添加组合体来优化设备性能。
由于更大的电流路径是通过HV MOS 管的轻掺杂区域，而且有相对较高的工作和击穿电压，因此基于MOS管的横向高压拓扑结构有非常严格的安全操作区域（SOA）。
UPS 中 SCR 的应用原理1. 什么是 UPS？UPS（不间断电源）是一种电池供电设备，用于在电力中断或电力波动时提供稳定的电力输出。
它起到过渡电源的作用，确保电子设备正常运行，并防止设备受到电力波动的损害。
2. UPS 的工作原理UPS 主要由输入端、输出端、电池组和 DC-AC 逆变器组成。
在市场上，主要有离线式 UPS、在线式 UPS 和线交互式 UPS。
离线式 UPS（Uninterrupted Power Supply）是最常见的 UPS 类型。
它的原理是将市电直接供给负载设备，同时通过一个开关将电池与负载设备相连。
当市电供电正常时，UPS 通过一个整流器将市电转换为直流电，用于给电池充电。
当市电中断时，UPS 将电池输出的直流电转换为交流电，以供给负载设备。
线交互式 UPS（Line-Interactive UPS）是一种进阶的离线式 UPS。
它增加了自动稳压器（Automatic Voltage Regulator）的功能，可以用来抵抗输入电压的波动。
相比离线式 UPS，线交互式 UPS 更适合长时间的电力中断和低电压波动的场景。
在线式 UPS（Online UPS）是最高级别的 UPS 类型。
它的原理是，将市电输入先转换为直流电，并通过逆变器将直流电变成交流电供给负载设备。
在此过程中，UPS 电池始终与逆变器相连，确保负载设备始终受到 UPS 提供的稳定电力。
在线式 UPS 最适合对电能质量要求极高的环境，如数据中心、医院等。
3. SCR （Silicon-Controlled Rectifier）在 UPS 中的应用原理SCR 是一种半导体器件，常用于开关电路中。
在 UPS 中，SCR 主要用于控制输入端的电流，以实现市电和电池之间的切换。
在离线式 UPS 中，SCR 被用于切换市电和电池电源。
当市电供电正常时，SCR处于导通状态，市电供电到达负载设备。
当市电中断时，SCR 自动切换至断态，电池电源通过逆变器提供电力给负载设备。
