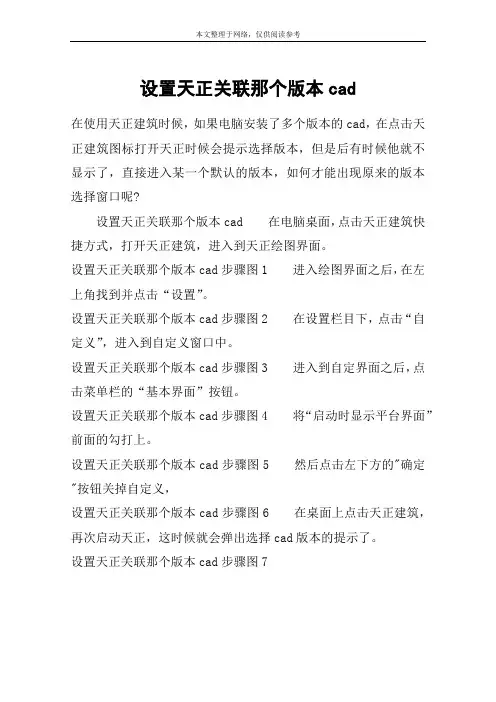

设置天正关联那个版本cad
在使用天正建筑时候，如果电脑安装了多个版本的cad，在点击天正建筑图标打开天正时候会提示选择版本，但是后有时候他就不显示了，直接进入某一个默认的版本，如何才能出现原来的版本选择窗口呢?
设置天正关联那个版本cad 在电脑桌面，点击天正建筑快捷方式，打开天正建筑，进入到天正绘图界面。

设置天正关联那个版本cad步骤图1 进入绘图界面之后，在左上角找到并点击“设置”。

设置天正关联那个版本cad步骤图2 在设置栏目下，点击“自定义”，进入到自定义窗口中。

设置天正关联那个版本cad步骤图3 进入到自定界面之后，点击菜单栏的“基本界面”按钮。

设置天正关联那个版本cad步骤图4 将“启动时显示平台界面”前面的勾打上。

设置天正关联那个版本cad步骤图5 然后点击左下方的"确定"按钮关掉自定义，
设置天正关联那个版本cad步骤图6 在桌面上点击天正建筑，再次启动天正，这时候就会弹出选择cad版本的提示了。

设置天正关联那个版本cad步骤图7。

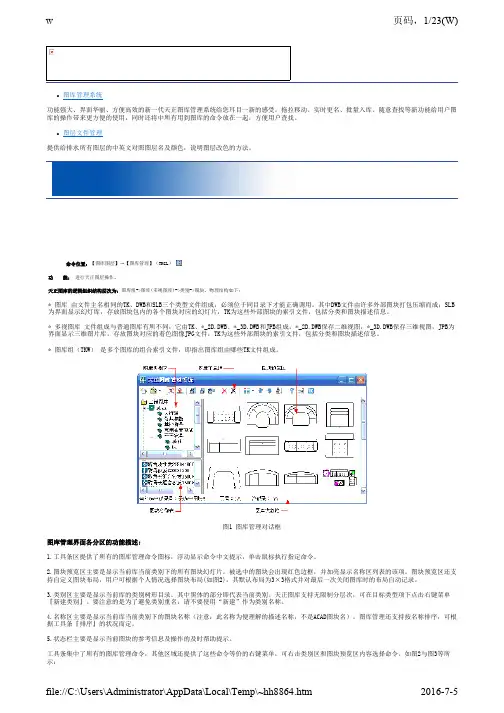

图1 图库管理对话框
图库管理界面各分区的功能描述:
1.工具条区提供了所有的图库管理命令图标，浮动显示命令中文提示，单击鼠标执行指定命令。
2.图块预览区主要是显示当前库当前类别下的所有图块幻灯片。被选中的图块会出现红色边框，并加亮显示名称区列表的该项。图块预览区还支 持自定义图块布局，用户可根据个人情况选择图块布局(如图2)，其默认布局为3×3格式并对最后一次关闭图库时的布局自动记录。
命令位置：【图库图层】→【图库管理】（TKGL）
功 能： 进行天正图层操作。
天正图库的逻辑组织结构层次为：图库组->图库(多视图库)->类别->图块。物理结构如下：
* 图库 由文件主名相同的TK、DWB和SLB三个类型文件组成，必须位于同目录下才能正确调用。其中DWB文件由许多外部图块打包压缩而成；SLB 为界面显示幻灯库，存放图块包内的各个图块对应的幻灯片，TK为这些外部图块的索引文件，包括分类和图块描述信息。
图2 排水附件
图3 消防附件
图4 其他设备
图5 水处理设备
插入状态按钮； 替换状态按钮； 造附件； 对话框中某一图块的放大观察； 图库管理，可直接调出图库。 点取要插入的图块，同时命令行反复提示：
图6 水处理构筑物
file://C:\Users\Administrator\AppData\Local\Temp\~hh8864.htm
天正构件库与图库的比较：
构件库与图库的界面和操作都比较相似，构件库可以看作是一种特殊的图库，但二者有明显区别：
l 构件库内每个构件保存的是一个完整的可重用天正对象，而图库中每一项保存的是一个任意可重用图块； l 构件库内构件插入图中后是一个与入库时完全相同的天正对象，而不是一个图块； l 构件库有类型匹配机制，一个构件库内保存的必然是同一种类型的天正对象,一个构件只对应一个对象，而图库没有这些要求。

CAD图层状态与显示控制方法与技巧AutoCAD是一款常用于绘图和设计的软件，它提供了许多功能和工具，使得绘图变得更加方便和高效。

在使用AutoCAD进行绘图时，图层的状态和显示控制是非常重要的。

本文将介绍一些CAD图层状态和显示控制的方法与技巧，帮助读者更好地使用AutoCAD。

一、图层状态控制方法1. 打开图层管理器：在AutoCAD界面的左下角有一个图层控制按钮，点击它可以打开图层管理器对话框。

在该对话框中，可以查看和管理当前绘图中的图层。

2. 创建新图层：点击图层管理器对话框中的“新建”按钮，可以创建一个新的图层。

在创建图层时，可以设置图层的名称、颜色、线型等属性。

3. 设置当前图层：通过图层管理器对话框，选中想要设置为当前图层的图层，并点击“设为当前”按钮。

设置为当前图层后，所有的绘图操作将默认应用在该图层上。

4. 冻结图层：在图层管理器对话框中，选中需要冻结的图层，并点击“冻结”按钮。

冻结图层后，该图层上的对象将不再显示，但是不会被删除。

5. 锁定图层：通过图层管理器对话框，选中需要锁定的图层，并点击“锁定”按钮。

锁定图层后，该图层上的对象无法被编辑和修改。

二、图层显示控制技巧1. 隐藏和显示图层：在AutoCAD界面的右上角有一个图层列表按钮，点击它可以展开图层列表。

在图层列表中，选中需要隐藏或显示的图层，并点击旁边的小眼睛图标，即可隐藏或显示该图层。

2. 图层颜色设置：在图层列表中，选中需要设置颜色的图层，并点击旁边的小颜色方块图标。

在弹出的颜色对话框中，选择想要的颜色。

3. 快速切换图层：在绘图界面按下"L"键，然后输入需要切换到的图层的名称，按下回车键即可快速切换到该图层。

4. 透明度设置：在图层列表中，选中需要设置透明度的图层，并点击旁边的小透明度图标。

在弹出的透明度对话框中，调整透明度的百分比。

5. 图层过滤器：在图层列表上方有一个过滤器按钮，点击它可以设置图层的过滤器。

cad图层设置标准大全在CAD设计中，图层设置是非常重要的一环。

合理的图层设置可以使我们的绘图更加清晰、规范，也有利于后期的修改和管理。

因此，本文将为大家详细介绍CAD图层设置的标准大全，希望能够帮助大家更好地进行CAD设计。

首先，我们需要明确CAD图层设置的标准原则。

图层设置的标准应当符合绘图规范，便于他人阅读和理解，同时也要考虑到后期的修改和管理。

在进行图层设置时，我们应当遵循以下原则：1. 命名规范，图层名称应当简洁明了，能够清晰地表达图层所代表的内容。

比如，建筑平面图可以设置为“建筑平面”，墙体可以设置为“墙体”，门窗可以设置为“门窗”等。

2. 分层合理，根据绘图内容的不同，应当将图元分门别类地放置在不同的图层中。

比如，建筑平面图、设备图、管线图等应当分别放置在不同的图层中，便于后期的修改和管理。

3. 颜色统一，同一类型的图元应当采用统一的颜色，便于区分和识别。

比如，建筑平面图的墙体可以统一使用灰色，门窗可以统一使用蓝色，设备可以统一使用绿色等。

4. 线型统一，同一类型的图元应当采用统一的线型，便于区分和识别。

比如，建筑平面图的墙体可以采用实线，门窗可以采用虚线，设备可以采用点线等。

5. 锁定图层，在绘图过程中，应当将不需要修改的图层进行锁定，避免误操作导致图纸混乱。

6. 图层组织，图层应当按照绘图内容的先后顺序进行组织，便于后期的修改和管理。

通常情况下，可以将建筑平面图放置在最底层，设备图放置在中间层，管线图放置在最顶层。

在进行CAD图层设置时，我们还需要注意一些细节问题。

比如，应当避免设置过多的图层，避免图层冗余；图层的显示和打印属性也需要进行统一设置，以确保绘图的一致性；图层的颜色和线型也需要根据实际需要进行调整，以便于表达绘图内容。

总的来说，CAD图层设置是CAD设计中非常重要的一环，合理的图层设置可以使我们的绘图更加清晰、规范，也有利于后期的修改和管理。

因此，在进行CAD设计时，我们应当严格遵循图层设置的标准原则，合理地进行图层设置，以确保绘图的质量和效率。
