产品名称：J-SZ(ZYT)-PX系列微型直流减速电动机产品编号：10444-874产品型号：HXDJ_004更新时间：2011.03.17出品单位：淄博博山浩星微电机厂相关推荐：蜗轮减速机,微型直流减速电机,微型交流减速电机,微型蜗轮减速电机产品详细介绍J-SZ（ZYT）-Px系列微型直流减速电动机，分别由SZ（ZYT）系列直流电动机与Px 型普通精度行星减速器构成，且配带电源，可实现无级调速。
调整范围宽、体积小、重量轻、效率高、结构紧凑、输出转矩大，广泛使用于引进设备及国产机械。
如：四色印刷机、塑料平封机、食品及工业包装机械、输送管道保暖检测装置、焊接设备以及其它需要低速高转矩、无级调速的驱动装置所配电源采用脉宽调制技术，具有先进的短路保护功能（其功能详见电源使用说明书），输出0-220V连续可调的直流稳压电源，使电动机转速实现无级变速等优点。

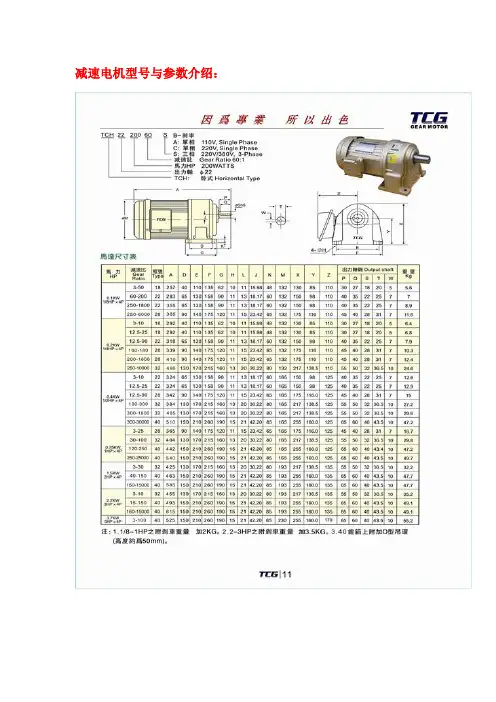

减速机型号说明总型号外形及安装尺寸外形及安装尺寸安装型式用户可根据实际工作制和负载性质参照以下内容正确选用减速器的功率与型号。
（一）根据负载转矩及减速器的输出转速，可用下式计算出所需功率。
P=T.n/K.η式中：P---输出功率W ；T---负载转矩mN.m 按技术数据表选取； n---输出转速r/min ； k---载荷常数9560； η--传动效率，按下表选取。
（三）根据实际工作制和负载性质可参照服役系数表选取服役系数，经计算后确定减速器所需功率，并依据所需输出转速，参照技术数据表可选定减速器型号。
例：如负载均匀平稳时，所需电机额定功率40W，额定电压110V，输出速比为4，每天工作时间为12h，则选用40W。
若负载性质为中等振动时，则：a.参照服役系数表，选服役系列为1.25所需功率W＝40（W）×1.25＝50Wb.查技术数据表可选J70SZ54PX4J-SZ(ZYT)-PX系列行星流速机技术参数。

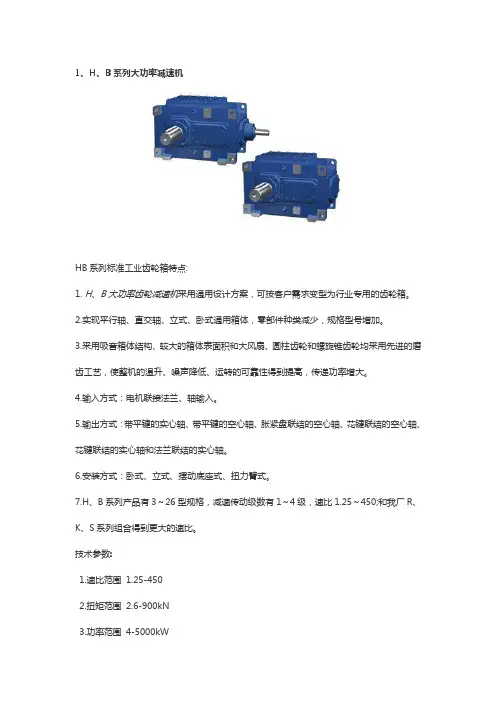

1、H、B系列大功率减速机HB系列标准工业齿轮箱特点:1. H、B大功率齿轮减速机采用通用设计方案，可按客户需求变型为行业专用的齿轮箱。
2.实现平行轴、直交轴、立式、卧式通用箱体，零部件种类减少，规格型号增加。
3.采用吸音箱体结构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋锥齿轮均采用先进的磨齿工艺，使整机的温升、噪声降低、运转的可靠性得到提高，传递功率增大。
4.输入方式：电机联接法兰、轴输入。
5.输出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。
6.安装方式：卧式、立式、摆动底座式、扭力臂式。
7.H、B系列产品有3～26型规格，减速传动级数有1～4级，速比1.25～450;和我厂R、K、S系列组合得到更大的速比。
技术参数:1.速比范围1.25-4502.扭矩范围2.6-900kN3.功率范围4-5000kWH、B系列产品结构图及产品实例：2、列摆线针轮减速机标记方法及其使用条件1、标记方法如下：=2、使用条件A、适用于连续工作制，允许正、反向运转。
B、输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。
C、卧式双轴型减速器输出轴应处于水平位置工作，必须倾斜使用时请与制造厂联系。
D、立式减速器输出轴应垂直向下使用，3、K系列螺旋锥齿轮减速机节省空间，可靠耐用，承受过载能力高，功率可达200KW，能耗低，性能优越，减速效率高达95%以上，振动小，噪音低，刚性铸铁箱体，齿轮表面经高频热处理，经过精密加工，构成了斜齿轮，伞齿轮技术参数：功率：0.12KW～200KW转矩：10N·m～58500N·m输出转速：0.08～263r/min结构形式：K-轴伸式、底脚安装；KA-轴装式联接KF-轴伸式、法兰安装；KAF-轴装式、法兰安装KS-表示轴输入型号如下：K37 K47 K57 K67 K77 K87 K97 K107 K127 K157 K167 K187 KA37 KA47 KA57 KA67 KA77 KA87 KA97 KA107 KA127 KA157 KA167 KA187 KF37 KF47 KF57 KF67 KF77 KF87 KF97 KF107 KF127 KF157 KAF37 KAF47 KAF57 KAF67 KAF77 KAF87 KAF97 KAF107 KAF127 KAF157 KAZ37 KAZ47 KAZ57 KAZ67 KAZ77 KAZ87 KAZ97 KAZ107 KAZ127 KAZ157 KAT37 KAT47 KAT57 KAT67 KAT77 KAT87 KAT97 KAT107 KAT127 KAT157形式代号：4、S系列斜齿轮-蜗杆减速机介绍：A、体积小、重量轻、结构紧凑、承载能力强B、运转平稳、振动小、低噪声、低温升C、积木式结构、组合方便、通用性强。

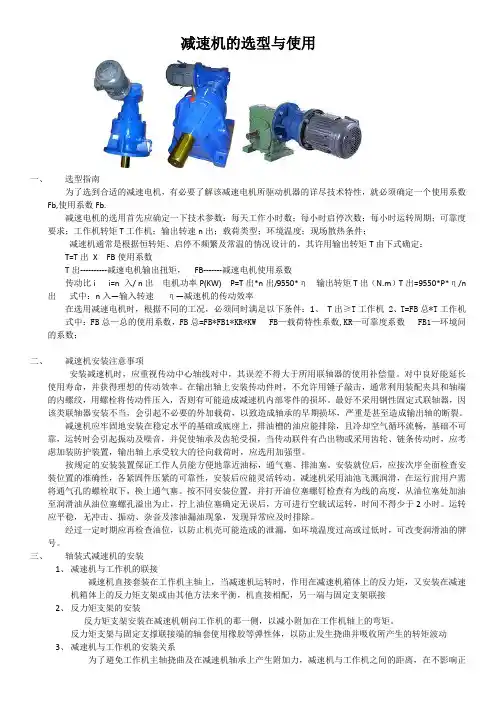

减速机的选型与使用一、选型指南为了选到合适的减速电机，有必要了解该减速电机所驱动机器的详尽技术特性，就必须确定一个使用系数Fb,使用系数Fb.减速电机的选用首先应确定一下技术参数：每天工作小时数；每小时启停次数；每小时运转周期；可靠度要求；工作机转矩T工作机；输出转速n出；载荷类型；环境温度；现场散热条件；减速机通常是根据恒转矩、启停不频繁及常温的情况设计的，其许用输出转矩T由下式确定：T=T出X FB使用系数T出----------减速电机输出扭矩，FB-------减速电机使用系数传动比i i=n 入/ n出电机功率P(KW) P=T出*n出/9550*η输出转矩T出（N.m）T出=9550*P*η/n 出式中：n入—输入转速η—减速机的传动效率在选用减速电机时，根据不同的工况，必须同时满足以下条件：1、T出≥T工作机 2、T=FB总*T工作机式中：FB总—总的使用系数，FB总=FB*FB1*KR*KW FB—载荷特性系数,KR—可靠度系数 FB1—环境问的系数；二、减速机安装注意事项安装减速机时，应重视传动中心轴线对中，其误差不得大于所用联轴器的使用补偿量。
对中良好能延长使用寿命，并获得理想的传动效率。
在输出轴上安装传动件时，不允许用锤子敲击，通常利用装配夹具和轴端的内螺纹，用螺栓将传动件压入，否则有可能造成减速机内部零件的损坏。
最好不采用钢性固定式联轴器，因该类联轴器安装不当，会引起不必要的外加载荷，以致造成轴承的早期损坏，严重是甚至造成输出轴的断裂。
减速机应牢固地安装在稳定水平的基础或底座上，排油槽的油应能排除，且冷却空气循环流畅，基础不可靠，运转时会引起振动及噪音，并促使轴承及齿轮受损，当传动联件有凸出物或采用齿轮、链条传动时，应考虑加装防护装置，输出轴上承受较大的径向载荷时，应选用加强型。
按规定的安装装置保证工作人员能方便地靠近油标，通气塞、排油塞。
安装就位后，应按次序全面检查安装位置的准确性，各紧固件压紧的可靠性，安装后应能灵活转动。
