钢结构厂房防雷接地施工作业指导书__

山东菏泽发电厂2*330 MW机组烟气脱硝改造工程防雷接地安装工程作业指导书批准：审定：审核：编制：北京龙源环保工程有限公司二0一三年七月目录1、适用范围 (2)2、编制依据 (2)3、作业程序与措施 (3)3.1、作业准备及施工前必备的条件 (3)3.2、作业（工序）流程图 (3)4、安全风险辨析与预控 (5)5、作业准备 (5)5.1、人员配备 (5)5.2、施工组织机构及岗位职责 (5)5.3、工器具及仪器仪表配置 (6)5.4、作业工程总量 (6)5.5、作业计划进度 (6)6、作业方法 (8)7、质量控制措施及检验标准 (8)7.1、质量控制措施 (8)7.2、质量控制表单及检验标准 (11)8、安全注意事项 (11)9、文明施工管理 (12)9.1、成品管理 (12)9.2、环境管理 (12)10、施工作业技术交底及附页 (12)10.1、施工作业技术交底 (14)10.2、附页 (14)1、适用范围本作业指导书适用于山东菏泽发电厂2*330MW机组烟气脱销改造工程防雷设施布置和接地设施布置，主要范围包括：5#、6#炉反应区防雷接地布置，液氨储存及蒸发系统接地设施布置和防雷设施布置等。

2、编制依据表2-1 引用标准及规范名称3、作业流程(一)3.1、施工准备及施工前必须具备的条件1、土建的相关施工项目已基本完工,具备防雷接地的施工条件。

2、施工场地已沟通,能便于防雷接地的施工顺利进行。

3、开工所需的人员、机械设备、材料已进厂，且已落实到位。

4、施工图已交底、会审。

3.2、作业（工序）流程图施工图已交底、会审。

1、防雷接地《施工程序流程图》(见下图)4、安全风险辨析与预控4.1、安全风险辨析及预控措施检查表表4-1安全风险辨析及预控措施检查表请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

全厂防雷与接地装置安装作业指导书要点1.工程概况1・1工程（系统或设备）概况将该作业指导书所涉及的工程项冃（系统或设备）概况作一简介，必 要时可用简图表达。

该项工程施工期为建筑工程开工至分部试运开始。

2编制依据3作业前的条件和准备 3. 1技术准备2. 1 设计院图纸2.2 2.3 本工程施工组织总设计、施工组织专业设计（电气专业） 《电力建设安全施工管理规》1995. 11.06 2.4 《电力建设安全工作规程（火力发电厂部分）》 DL 5009.1-92 2.5 《火电施工质量检验及评定标准（电气装置）》 1984. 12 2.6 2. 7 《电气装置安装工程接地装置施工及验收规范》《电气装置安装工程电气设备交接试验标准》 GB50169-92 GBJ50150-91所有作业人员必须经过入厂三级安全教育及专业培训，熟悉现场，明确施工范围，质量员、安监员要持证上岗。

焊工需是合格的结构焊工，应持证上岗。

3. 4材料和设备3.6工序交接3.7其他4作业程序、方法和内容4.1作业程序的步骤流程户外防雷及接地装置施工完工户内接地装置施工完工4.2作业方法5作业过程中控制点的设置和质量通病及预防5.1质量通病及预防根据具体工程的质量总体目标分解该项目的质量分目标，并编写相应的保证措施。

质量事故、通病及预防：该项施工可能发生的问题有：接地装置埋设深度不够，分块施工时相互之间没有连接，防雷接地装置没有按图纸和规范施工，设备接地螺接不紧固。

5.1.1严格控制埋设深度，回填前耍经质检人员检查，并作隐蔽工程验收。

5.1.2分块施工时要做好施工记录，标出预留连接点，同时重点检查与已完部分的连接情况。

5.1.3严格按图纸规范施工，由于其他原因需要改动时做好记录，并经确认作隐蔽工程验收。

5. 1. 4电气设备接地应符合要求，容量、规格、方式方法等满足要求。

5. 2作业过程中控制点的设置（R记录确认点、W见证点、H停工待检点、S连续监视监护）5.3质量标准及要求首先要满足设计要求、厂家标准，应满足国家及部颁火电施工检验及评定标准的要求，还应满足合同规定、质量承诺和质量冃标的要求。

全厂防雷接地装置安装作业指导书目录1.施工概况 (4)2.依据的图纸、文件及标准 (4)3.作业准备和条件要求 (4)4.施工工序关键质量控制点 (5)5.作业程序内容 (5)6.作业检查验收应达到的质量技术标准 (8)7.安全措施 (10)8.环保要求 (11)9.附录 (11)发文范围：（共份）归档夹类：作业指导书(IE为网上查询)本版文件于2010年月日开始实施。

批准人：全厂防雷接地装置安装1. 施工概况棉兰工程项目（2×200MW）工程全厂接地防雷网采用240mm2的裸铜绞线作为主接地干线，屋内接地干线线采用40*3的裸铜排，桥架接地采用120 mm2的裸铜线，垂直接地极采用φ20的硬铜棒，每根长为2500mm，铜绞线之间的连接采用放热焊接的方式。

厂房设备接地采用在厂房周围安装一圈主接地铜排，所有需接地的设备从主接地铜排引接。

开关站、制氢站、油灌区域、变压器区域采用独立避雷针作防雷接地。

本工程的工作范围主要包括汽机房区域、升压站区域、锅炉房区域、循环水区域、A排外区域、脱硫区域、输煤区域、灰库区域以及附属厂房等区域的主接地网和设备接地及防雷接地。

2. 依据的图纸、文件及标准2.1. 棉兰工程项目（2×200MW）工程全厂防雷接地设计施工图、电气设备接地安装施工图；2.2. 《交流电气装置的接地》DL/T621-1997；2.3. 《电气装置安装工程接地装置施工及验收规范》GB0169-92；2.4. 《电力建设安全工作规程》DL5009.1-2002。

3. 作业准备和条件要求3.1. 施工条件要求和技术要求➢主接地网施工区域开挖必须符合要求；➢施工图纸必须完善并通过审核，相关的技术资料准备齐全；➢材料齐全并经过验收合格，需加工整理的部件准备齐全；➢施工人员经过技术培训考核合格，并通过安全考核合格。

施工专业人员数量满足施工要求；➢施工人员必须熟悉施工图纸、有关技术资料和施工现场情况，了解土建施工情况进度。

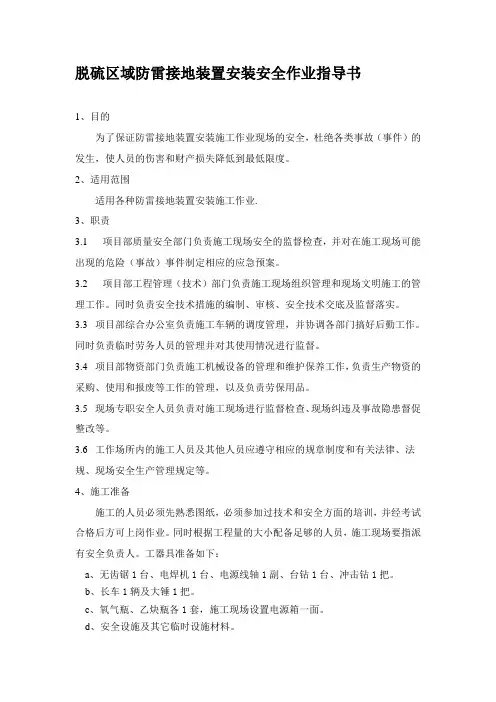

脱硫区域防雷接地装置安装安全作业指导书1、目的为了保证防雷接地装置安装施工作业现场的安全，杜绝各类事故（事件）的发生，使人员的伤害和财产损失降低到最低限度。

2、适用范围适用各种防雷接地装置安装施工作业.3、职责3.1项目部质量安全部门负责施工现场安全的监督检查，并对在施工现场可能出现的危险（事故）事件制定相应的应急预案。

3.2 项目部工程管理（技术）部门负责施工现场组织管理和现场文明施工的管理工作。

同时负责安全技术措施的编制、审核、安全技术交底及监督落实。

3.3 项目部综合办公室负责施工车辆的调度管理，并协调各部门搞好后勤工作。

同时负责临时劳务人员的管理并对其使用情况进行监督。

3.4 项目部物资部门负责施工机械设备的管理和维护保养工作，负责生产物资的采购、使用和报废等工作的管理，以及负责劳保用品。

3.5 现场专职安全人员负责对施工现场进行监督检查、现场纠违及事故隐患督促整改等。

3.6 工作场所内的施工人员及其他人员应遵守相应的规章制度和有关法律、法规、现场安全生产管理规定等。

4、施工准备施工的人员必须先熟悉图纸，必须参加过技术和安全方面的培训，并经考试合格后方可上岗作业。

同时根据工程量的大小配备足够的人员，施工现场要指派有安全负责人。

工器具准备如下：a、无齿锯1台、电焊机1台、电源线轴1副、台钻1台、冲击钻1把。

b、长车1辆及大锤1把。

c、氧气瓶、乙炔瓶各1套，施工现场设置电源箱一面。

d、安全设施及其它临时设施材料。

5、作业流程6、接地装置安装6．1室外接地母线安装6．1．1接地极制作及安装接地极要严格按设计制作、加工：接地极下料用无齿锯，切割长度为2．5m 一根，斜口的切割长度为120mm，扁钢抱箍用长300mm、宽与主接地网相符的镀锌扁钢热煨加工，焊接在加工好的钢管上，上边缘距接地极顶部100mm。

接地极和抱箍搭接处要四面焊，焊接质量符合《验标》（焊接篇）的有关规定，去掉焊药后，刷沥青漆做防腐处理；在做防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
