Proe设计常用齿轮的参数及关系1

  • 格式：doc
  • 大小：1.09 MB
  • 文档页数：4

Proe设计常用齿轮的参数及关系、渐开线方程 这里稍微总结了四种常用的齿轮的参数及关系

1. 柱形直齿

所需参数11个

齿数zm)、压力角angleb) 齿顶圆daddbdf 齿顶高系数haxcxx 齿顶高hahf

基本关系

齿顶高 ha=m

齿根高 hf=1.25*m

齿顶圆 da=m*(z+2)

分度圆 d=m*z

齿基圆 db=d*cos(angle)

齿根圆 df=m*(z-2.5)

渐开线方程

theta=45*t

r=db/2

x=r*cos(theta)+r*sin(theta)*pi*theta/180

y=r*sin(theta)-r*cos(theta)*pi*theta/180

z=0

2.斜齿轮

所需参数14个

齿数zmn)、压力角alphabetab) 齿顶圆daddbdf 齿顶高系数haxcxx 齿顶高hahf

基本关系

ha=(hax+x)*mn

hf=(hax+cx-x)*mn

d=mn*z/cos(beta)

da=d+2*ha

db=d*cos(alpha)

df=d-2*hf

渐开线方程

theta=45*t

r=db/2

x=r*cos(theta)+r*sin(theta)*pi*theta/180

y=r*sin(theta)-r*cos(theta)*pi*theta/180

z=0

3.锥形齿轮

所需参数24个

齿数zm)、压力角alpha 齿顶圆daddbdf 齿顶高系数haxcxx 齿顶高hahhbhf 顶锥角delta_adeltadelta_bdelta_f 锥顶宽babbbbf 锥距rxz_asm

基本关系 齿顶高ha=(hax+x)*m

齿根高hf=(hax+cx-x)*m

齿高h=ha+hf

分锥角delta=atan(z/z_asm)

分度圆d=m*z

齿基圆db=d*cos(alpha)

齿顶圆da=d+2*ha*cos(delta)

齿根圆df=d-2*hf*cos(delta)

齿基高hb=(d-db)/(2*cos(delta))

锥距rx=d/(2*sin(delta))

theta_a=atan(ha/rx)

theta_b=atan(hb/rx)

theta_f=atan(hf/rx)

顶锥角delta_a=delta+theta_a

基锥角delta_b=delta-theta_b

根锥角delta_f=delta-theta_f

锥顶宽ba=b/cos(theta_a)

锥基宽bb=b/cos(theta_a)

锥根宽bf=b/cos(theta_a

渐开线方程

r=d11/2 (d11是分度圆直径)

theta=60*t

x=r*cos(theta)+r*sin(theta)*pi*theta/180

y=r*sin(theta)-r*cos(theta)*pi*theta/180

z=0

4.人字形齿

从上图不难看出

人字形齿轮其实是两个斜齿轮复合而成 渐开线方程

theta=60*t

r=db/2

x=r*cos(theta)+r*sin(theta)*pi*theta/180

y=r*sin(theta)-r*cos(theta)*pi*theta/180

z=0

需要注意的是

以上渐开线均是以Proe的FRONT面为草绘面画圆时正确的渐开线。如果草绘面不是FRONT面的话X和Z或者Y和Z. proe中基本平面的默认法向坐标

FRONT:z轴 RIGHT: y轴 TOP: x轴

另附

proe曲线方程

波纹线 柱坐标 r=100

theta=t*360

z=9*sin(t*360*8)

百事可乐底部造型关系式

sd#=6+5*sin(trajpar*360*5)

飞碟 球坐标

rho=20*t^2

theta=60*log(30)*t

phi=7200*t "rho=200*t"

"theta=900*t"

"phi=t*90*10"

篮子 圆柱坐标

r=5+0.3*sin(t*180)+t

theta=t*360*30

z=t*5

正弦曲线

笛卡尔坐标系

eyf4 x=50*t

y=10*sin(t*360)

z=0

螺旋线(Helical curve)

圆柱坐标

r=t

theta=10+t*(20*360)

z=t*3

蝴蝶曲线 球坐标

rho = 8 * t

theta = 360 * t * 4

phi = -360 * t * 8

Rhodonea 曲线

采用笛卡尔坐标系

theta=t*360*4

x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta)

y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta

圆内螺旋线 采用柱座标系

theta=t*360

r=10+10*sin(6*theta)

z=2*sin(6*theta)

对数曲线

z=0

x = 10*t

y = log(10*t+0.0001)

球面螺旋线 采用球坐标系

rho=4

theta=t*180

phi=t*360*20

双弧外摆线 卡迪尔坐标

l=2.5

b=2.5

x=3*b*cos(t*360)+l*cos(3*t*360)

Y=3*b*sin(t*360)+l*sin(3*t*360

星行线 卡迪尔坐标

a=5

x=a*(cos(t*360))^3

y=a*(sin(t*360))^3

心臟線 圓柱坐標

a=10 r=a*(1+cos(theta))

theta=t*360

葉形線 笛卡儿坐標

a=10

x=3*a*t/(1+(t^3))

y=3*a*(t^2)/(1+(t^3))

笛卡儿坐标下的螺旋线

x = 4 * cos ( t *(5*360))

y = 4 * sin ( t *(5*360))

z = 10*t

抛物线 eyf13 笛卡儿坐标

x =(4 * t)

y =(3 * t) + (5 * t ^2) z =0

碟形弹簧 圓柱坐标

r = 5

theta = t*3600

z =(sin(3.5*theta-90))+24*t

合集下载

proe参数化建模

proe参数化建模

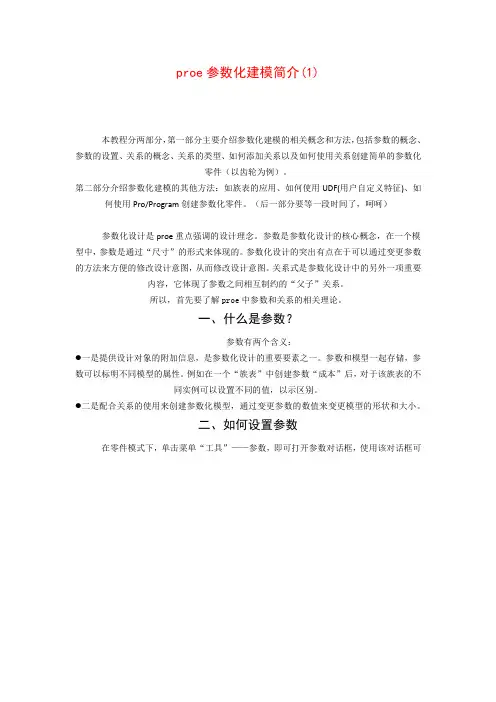

proe参数化建模简介(1)

本教程分两部分，第一部分主要介绍参数化建模的相关概念和方法，包括参数的概念、参数的设置、关系的概念、关系的类型、如何添加关系以及如何使用关系创建简单的参数化零件（以齿轮为例）。

第二部分介绍参数化建模的其他方法：如族表的应用、如何使用UDF(用户自定义特征)、如何使用Pro/Program创建参数化零件。（后一部分要等一段时间了，呵呵）

参数化设计是proe重点强调的设计理念。参数是参数化设计的核心概念，在一个模型中，参数是通过“尺寸”的形式来体现的。参数化设计的突出有点在于可以通过变更参数的方法来方便的修改设计意图，从而修改设计意图。关系式是参数化设计中的另外一项重要内容，它体现了参数之间相互制约的“父子”关系。

所以，首先要了解proe中参数和关系的相关理论。

一、什么是参数？

参数有两个含义：

一是提供设计对象的附加信息，是参数化设计的重要要素之一。参数和模型一起存储，参数可以标明不同模型的属性。例如在一个“族表”中创建参数“成本”后，对于该族表的不同实例可以设置不同的值，以示区别。

二是配合关系的使用来创建参数化模型，通过变更参数的数值来变更模型的形状和大小。

二、如何设置参数

在零件模式下，单击菜单“工具”——参数，即可打开参数对话框，使用该对话框可添加或编辑一些参数。

1.参数的组成

(1)名称：参数的名称和标识，用于区分不同的参数，是引用参数的依据。注意：用于关系的参数必须以字母开头，不区分大小写，参数名不能包含如下非法字符：！、”、@和#等。

(2)类型：指定参数的类型

 a)整数：整型数据

 b)实数：实数型数据

 c)字符型：字符型数据

 d)是否：布尔型数据。

(3)数值：为参数设置一个初始值，该值可以在随后的设计中修改

(4)指定：选中该复选框可以使参数在PDM（Product Data Management，产品数据管理）系统中可见

基于PROE WILDFIRE 5.0直齿齿轮参数化建模

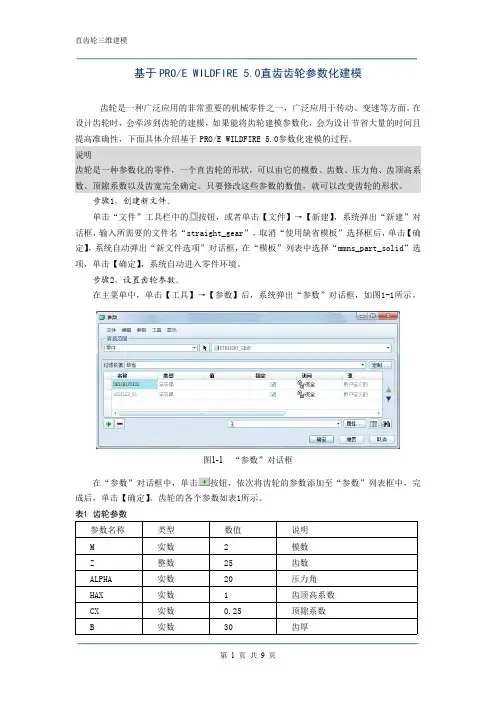

基于PROE WILDFIRE 5.0直齿齿轮参数化建模
