液压基础知识

液压基础知识

液压技术作为一种传动和控制技术，在工业领域广泛应用。它利用液体的性质来传递力量和信号，实现机械装置的运动和控制。本文将介绍液压的基础知识，包括液压原理、液压系统的组成和工作原理、液压元件的种类和功能等。

一、液压原理

液压技术是基于帕斯卡定律的。帕斯卡定律指出，在一个封闭的液体系统中，压力的改变会均匀传递到整个系统中。也就是说，当液体受到外力作用时，液体会均匀传递这个力量，使其作用于系统中的每一个部分。

液压系统利用这个原理来实现力量的传递和控制。通过改变液体的压力，可以实现对机械装置的运动、制动、抓紧、松开等操作。

二、液压系统的组成和工作原理

液压系统主要由液压泵、液压阀、液压缸（或液压马达）以及连接它们的管道组成。

液压泵负责将液体吸入并加压，形成压力。液压阀控制液体的流向和流量，实现对液压系统的控制。液压缸将液体的压力转化为线性运动力，实现机械装置的运动。

液压系统的工作原理是这样的：液压泵通过吸入液体并加压，产生压力。压力将液体推动到液压阀。液压阀根据控制信号的输入，调整液体的流向和流量。液压阀的输出连接液压缸，将液体的压力转化为线性运动力，实现机械装置的运动。

三、液压元件的种类和功能

液压元件是液压系统的重要组成部分，主要包括液压阀、液压缸、液压马达等。

液压阀是控制液体流向和流量的装置，根据其工作原理的不同，可以分为直动阀、电磁阀、比例阀等。液压阀的功能是实现对液压系统的控制，可以控制液压系统的运动速度、方向和压力等。

液压缸是将液体的压力转化为线性运动力的装置。液压缸主要包括活塞、缸体和密封装置等部分。液压缸的工作原理是：液体的压力作用在活塞上，使活塞产生线性运动，从而实现机械装置的运动。

液压马达是将液体的压力转化为旋转运动力的装置。液压马达与液压缸的原理类似，都是利用液体的压力产生力量。液压马达通过转动轴输出力矩，实现机械装置的旋转运动。

液压技术是一种传动和控制技术，基于液体的性质来传递力量和信号。液压系统由液压泵、液压阀、液压缸等组成，利用液体的压力来实现机械装置的运动和控制。液压元件包括液压阀、液压缸、液压马达等，分别实现流量控制、线性运动和旋转运动的功能。液压技术在工业领域有着广泛的应用，为机械装置的高效运行提供了重要的支持。

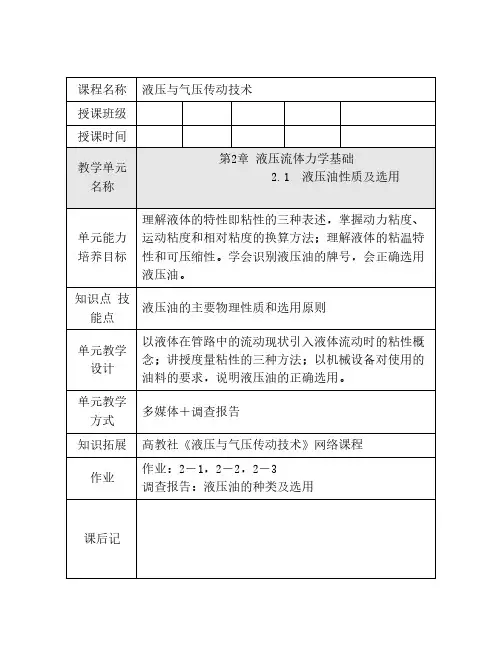

课程名称液压与气压传动技术

授课班级

授课时间

教学单元

名称第2章 液压流体力学基础

2.1 液压油性质及选用

单元能力

培养目标理解液体的特性即粘性的三种表述，掌握动力粘度、

运动粘度和相对粘度的换算方法；理解液体的粘温特

性和可压缩性。学会识别液压油的牌号，会正确选用

液压油。

知识点 技

能点液压油的主要物理性质和选用原则

单元教学

设计以液体在管路中的流动现状引入液体流动时的粘性概

念；讲授度量粘性的三种方法；以机械设备对使用的

油料的要求，说明液压油的正确选用。

单元教学

方式多媒体＋调查报告

知识拓展高教社《液压与气压传动技术》网络课程

作业作业：2－1，2－2，2－3

调查报告：液压油的种类及选用

课后记

【教学内容】第2章 液压流体力学基础

液体在管路中的速度分布 液体粘性示意图

2.1 液压油

2.1.1 液压油的物理性质1．液体的密度

单位体积的液体质量称为密度，通常用“”表示：

式中：——液体质量()；

——液体体积()。

2．液体的粘性

液体在外力作用下流动时，由于液体分子间的内聚力而产生一种

阻碍液体分子之间进行相对运动的内摩擦力，这一特性称为粘性。

实验测定指出，液体流动时相邻液层之间的内摩擦力与液层间的接

触面积和液层间的相对速度成正比，而与液层间的距离成反比，即

式中：－比例常数，称为粘性系数或粘度；－速度梯度。

【手段：资源库中液体粘性平面动画】

如以表示液体的内摩擦切应力，即液层间单位面积上的内摩擦力，

则有

这就是牛顿的液体内摩擦定律。在流体力学中，把粘性系数不随速

度梯度变化而发生变化的液体称为牛顿液体，反之称为非牛顿液体。除

高粘度或含有特殊添加剂的油液外，一般液压油均可视为牛顿液体。3．粘度的分类：粘度是衡量流体粘性的指标。常用的液体粘度表示方法有三种，即

动力粘度、运动粘度和相对粘度。

◆动力粘度

意义上讲，是当速度梯度时，单位面积上的内摩擦力的大小，即：

它直接表示流体的粘性即内摩擦力的大小。

动力粘度的法定计量单位为()。以前沿用的单位为，又称(泊)

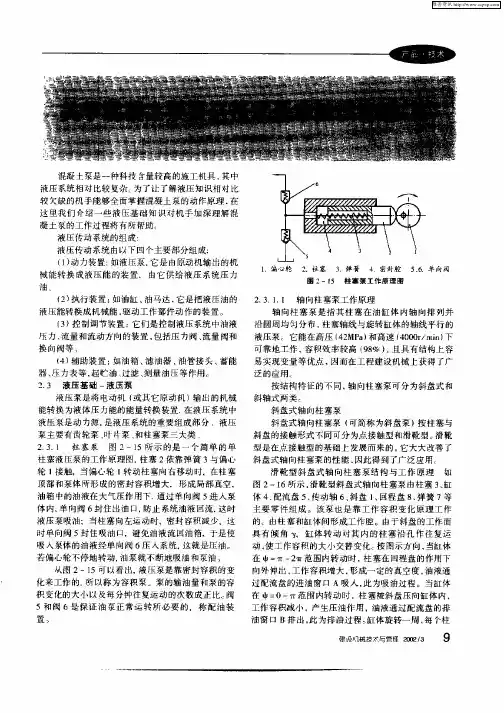

混凝土泵是一种科技含量较高的施工机具，其中　液压系统相对比较复杂　为了让了解液压知识相对比　较欠缺的机手能够全面掌握混凝土泵的动作原理，在　这里我们介绍一些液压基础知识对机手加深理解混　凝土泵的工作过程将有所帮助。　液压传动系统的组成：　液压传动系统由以下四个主要部分组成：　（１）动力装置：如液压泵，它是由原动机输出的机　械能转换成液压能的装置．由它供给液压系统压力　油。　（２）执行装置：如油缸、油马达，它是把液压油的　液压能转换成机械能，驱动工作部件动作的装置。　（３）控制调节装置：它们是控制液压系统中油液　压力、流量和流动方向的装置，包括压力阀、流量阀和　换向阀等。　ｆ４）辅助装置：如油箱、滤油器、油管接头、蓄能　器、压力表等，起贮油、过滤、测量油压等作用。　２．３液压基础一液压泵　液压泵是将电动机（或其它原动机）输出的机械　能转换为液体压力能的能量转换装置，在液压系统中　液压泵是动力源，是液压系统的重要组成部分．液压　泵主要有齿轮泵、叶片泵、和柱塞泵三大类．　２　３．１　柱塞泵图２—１５所示的是一个简单的单　柱塞液压泵的工作原理图，柱塞２依靠弹簧３与偏心　轮１接触，当偏心轮１转动柱塞向右移动时，在柱塞　顶部和泵体所形成的密封容积增大．形成局部真空，　油箱中的油液在大气压作用下．通过单向闻５进入泵　体内，单向闻６封住出油口，防止系统油液回流，这时　液压泵吸油；当柱塞向左运动时，密封容积碱少，这　时单向阀５封住吸油口，避免油液流回油箱．于是使　吸人泵体的油液经单向阀６压人系统，这就是压油　若偏　ｔ５轮不停地转动，油泵就不断地吸油和泵油。　从图２—１５可以看出，液压泵是靠密封容积的变　化来工作的．所以称为容积泵。泵的输油量和泵的容　积变化的大小以及每分钟往复运动的次数成正比。闻　５和阀６是保证油泵正常运转所必要的，称配油装　置　１．偏一　轮　２．柱塞　３弹簧　４密封腔　５、６单向阀　图２一ｌ５柱塞泵工作原理图　２．３．１．１　轴向柱塞泵工作原理　轴向柱塞泵是指其柱塞在油缸体内轴向排列并　沿圆周均匀分布，柱塞轴线与旋转缸体的轴线平行的　液压泵。它能在高压（４２ＭＰａ）和高速（４０００ｒ／ｒａｉｎ）下　可靠地工作，容积效率较高（９８％），且具有结构上容　易实现变量等优点，因而在工程建设机械上获得了广　泛的应用　按结构特征的不同，轴向柱塞泵可分为斜盘式和　斜轴式两类。　斜盘式轴向柱塞泵　斜盘式轴向柱塞泵ｆ可简称为斜盘泵）按柱塞与　斜盘的接触形式不同可分为点接触型和滑靴型，滑靴　型是在点接触型的基础上发展而来的，它大大改善了　斜盘式轴向柱塞泵的性能，因此得到了广泛应用　滑靴型斜盘式轴向柱塞泵结构与工作原理如　图２一ｌ６所示，滑靴型斜盘式轴向柱塞泵由柱塞３、缸　体４、配流盘５、传动轴６、斜盘１、回程盘８、弹簧７等　主要零件组成。该泵也是靠工作容积变化原理工作　的。由柱塞和缸体问形成工作腔。由于斜盘的工作面　具有倾角　，缸体转动对其内的柱塞沿孔作往复运　动，使工作客积的大小交替变化　按图示方向，当缸体　在ＩｌＦ＝叮ｒ一２　范围内转动时，柱塞在回程盘的作用下　向外伸出，工作容积增大，形成一定的真空度，油液通　过配流盘的进油窗口Ａ吸人，此为吸油过程。当缸体　在ＩｌＦ＝０一叮ｒ范围内转动时，柱塞被斜盘压向缸体内，　工作容积减小，产生压油作用，油液通过配流盘的排　油窗Ｉ：１　Ｂ排出，此为排油过程。缸体旋转一周，每个柱　建设ｎ械技术与管理￣３００２／３　

目录

一液压与气压传动概述 _____________________________________ 3

二液压传动的基础知识 _____________________________________ 5

三液压泵与液压马达 ______________________________________ 21

四液压缸_________________________________________________ 33

五液压基本回路与控制阀 __________________________________ 44

六液压辅助元件 __________________________________________ 77

七液压系统实例 __________________________________________ 79

八液压系统的设计计算 ____________________________________ 85

九液压伺服系统 __________________________________________ 99

十气源装置与气动辅件 ___________________________________ 105

十一气缸________________________________________________ 106

十二气动控制元件与基本回路 _____________________________ 109

一液压与气压传动概述

1.1 答：液压与气压传动都是借助于密封容积的变化，利用流体的压

力能与机械能之间的转换来传递能量的。

液压传动系统和气压传动系统主要有以下四部分组成：

（1） 动力元件：液压泵或气源装置，其功能是将原电动机输入的机

械能转换成流体的压力能，为系统提供动力。

（2） 执行元件：液压缸或气缸、液压马达或气压马达，它们的功能

是将流体的压力能转换成机械能，输出力和速度（或转矩和转
