液压装配基础知识

液压系统装配操作规程（一）、油泵电机组装配操作规程1、油泵可以用支座和法兰安装，泵和电机应采用共同的基础支承，支座或法兰和基础都应具有足够的刚性，以免在油泵运转时产生振动。

2、对于流量大于760L/min的泵，由于电机功率较大，不可将油泵安装在油箱上，应独立设置。

油泵的传动轴与电机输出轴安装的同轴度应符合设计要求，设计图纸如无要求，两轴的同轴度公差应不大于0.05mm，可采用双表找正法求得。

电机、泵输出轴不得有轴向作用力。

3、泵和电机传动轴之间应尽可能采用弹性联轴器联接，由于油泵传动轴不能承受弯曲力矩，因此严禁在泵轴上安装皮带或齿轮驱动油泵。

（二）、油箱装配操作规程1、油箱装配前应做渗漏试验，用煤油或柴油进行12小时试验，油箱不得有渗漏现象。

2、油箱应彻底清除油箱内残留物后方可安装封闭油箱的其它零件。

3、安装液位计，油温控制器、电加热器、空气滤清器、吸油过滤器、回油过滤器、人孔盖、放油阀等零件时，联连螺栓应均匀拧紧，确保密封无泄漏。

（三）、配管装配操作规程1、配管前管接头、焊接法兰必须经过去毛刺、清洗。

2、硬管必须经过倒角后方可点焊，焊接管夹。

阀、阀块、油缸与管路连接处在配管时必须经过封堵，避免混入杂物。

3、配管布置硬管要求横平竖直，软管要求弯曲半径不小于直径的6倍，轴向不得有旋转力矩。

4、焊接后各硬管管路必须经过酸洗、钝化、清洗处理，油口应有封堵，避免在装配时有灰尘等进入。

5、按输油管的作用分为吸油管、回油管和压力油管。

吸油管和回油管涂刷黄色油漆，压力油管涂刷红色油漆，以此为识别标志；对于特殊要求的油管另行喷涂。

6、所有连接螺纹处均要涂防松胶（LT-1242）进行螺纹紧固。

7、管路联接应牢固，确保密封无泄漏，承受压强应符合设计要求。

（四）、阀块装配操作规程1、阀块在安装前全部油孔应进行酸洗，确保油孔内无残留物，清洗干净后用螺栓均匀紧固到基础上，安装方向及位置不得有误，应符合图纸要求。

2、阀块的密封面不得有划痕，碰伤或损坏（特别是搬运过程中应用软物质将其包装或相互隔离，避免碰撞），螺纹孔的垂直度应符合图纸要求，如图纸无特殊要求应按相关标准或未注公差执行。

1.液压油路块组件的装配与清洗1.1.清洗液压油路块1.1.1.如油路块上装有伺服阀或比例阀，应先拆除改装冲洗板。

1.1.2.将油路上P、T泄油口与试验清洗台接通，用管道或冲洗板将A、B口接通。

1.1.3.接通电磁阀电源1.1.4.将P口压力调到6-8MPa，不断切换被洗油路块上的电磁阀使油流冲洗各油路通路，约15-20分钟（如油路块上有内控电液阀时，T口应加1.6MPa 的背压）。

1.2.液压油路块功能试验1.2.1.将冲洗完的液压油路块装上清洁的液压阀后，装到油路块试验台或直接装到待试液压站上，对油路块上的每个回路，每个液压阀分别进行功能性试验。

1.2.2.将暂不试验的回路用盲板堵住。

1.2.3.将试验回路的P、T、A、B、X、Y口与试验台相连接，一般情况下，可用溢流阀加载；如回路中有减压阀，可用调速减压阀、可调节流阀、或溢流加载；如回路中有伺服阀、比例阀、调速阀，则应接油缸或其他执行元件试验。

1.2.4.依次序将P口压力调至试验回路的工作压力，试验各回路的动作功能。

要求各回路的动作准确可靠，减压阀在外负荷变化情况下，超调值应符合产品的规定值。

调速阀、节流阀、比例阀、伺服阀在额定的负载下，调节上述阀时，输出流量应有明显变化。

1.2.5.功能试验后的液压油路块中各开口用塑料防尘盖密封。

1.2.6.在功能试验后，将液压油路块涂装，涂装时不得遮盖液压阀和油路块上的小标牌。

1.3.装配前检查及装配1.3.1.按图纸校对需要安装在阀块上的各液压元件号，规格、数量，是否符合要求，并须具有产品合格证。

1.3.2.对无合格证的液压元件，需使用时，要进行复验，并出具检验证书，经检验人员和设计人员签字后方可使用。

1.3.3.检查待装液压阀的内部清洁度，如不符合要求应重新清洗。

1.3.4.核对所用标准件及配套件的型号、规格、材质、数量和外观质量，应符合图纸要求。

1.3.5.核对所有待装密封件的规格型号，材质和出厂日期，确保在使用期内（包括配套液压元件中原装密封件的使用期）。

液压油缸的装配方法液压油缸是液压系统中重要的组件之一，其主要作用是将液压能转化为机械能，实现线性运动。

液压油缸的装配方法直接影响到其工作性能和使用寿命。

下面将详细介绍液压油缸的装配方法，包括前期准备、组件选择、组装流程、密封件安装等方面。

一、前期准备1.根据设备的工作要求、行程、负载等确定液压油缸的型号、规格和性能参数。

2.对所选液压油缸进行外观检查，确保零部件完整，无损坏、裂纹等问题。

3.对液压油缸表面进行清洁处理，以确保装配时的卫生。

4.准备液压油缸的安装位置，并做好支撑和固定的准备工作。

二、组件选择1.根据液压油缸的工作压力和负载要求，选择合适的液压缸筒、活塞和活塞杆。

2.选择合适的密封结构，包括密封环、密封垫、密封圈等。

3.根据液压油缸的使用环境和特殊要求，选择必要的特殊部件和附件，如挡纹环、缓冲装置等。

三、组装流程1.将液压缸筒固定在装配位置，确保其与配套设备的对称性和垂直度。

2.涂抹润滑油或液压油在液压缸筒内侧，并将活塞装入液压缸筒，注意活塞与液压缸筒的配合间隙。

3.安装活塞杆，注意保持活塞杆与活塞的同轴性。

4.装配密封结构，包括密封环、密封垫、密封圈等。

涂抹适量润滑油或液压油在密封件上，避免干摩擦。

5.逐步拧紧液压缸的螺栓，注意对称力配平，以避免因拧紧力不均导致液压缸变形。

四、密封件安装1.涂抹润滑油或液压油在密封环、密封垫、密封圈等密封结构上，避免干摩擦。

2.将密封件装配在相应的密封槽中，注意密封槽的清洁和沟槽尺寸的准确性。

3.在密封环和密封垫之间适当放置一定数量的液压油，以保证密封的灵敏性和效果。

4.将密封结构安装到液压油缸上后，用适当的工具加压，确保密封的完整性和紧密性。

五、装配注意事项1.液压油缸装配要求环境干净，避免灰尘和杂质污染油缸内部。

2.安装过程中需要保持零部件的清洁，防止油缸内壁和活塞等部件受到损伤。

3.在涂抹润滑油和液压油时要注意使用适当的润滑介质，避免过浓或过稀的情况。

液压油缸装配工艺流程
《液压油缸装配工艺流程》
液压油缸作为工业领域常用的执行元件，其装配工艺流程尤为重要。

正确的装配工艺能够保证油缸的性能和可靠性，同时也能提高生产效率。

下面将介绍液压油缸的装配工艺流程。

1. 零部件准备：首先，将油缸的各个零部件进行清洁处理，确保零部件的表面光滑且无杂质。

同时，检查零部件的尺寸和质量，确保其符合设计要求。

2. 安装密封件：在装配过程中，首先需要安装密封件。

密封件的安装位置和方式需按照设计要求进行，这样可以确保油缸有较好的密封性能。

3. 装配活塞杆：接着，将活塞杆安装到油缸内，并确保其与密封件之间的配合良好。

活塞杆的摩擦力和密封性能对油缸的工作性能影响较大，因此需要特别注意。

4. 安装阀块和管路：根据设计要求，安装阀块和管路，确保液压系统的正常工作。

阀块和管路的安装位置要准确无误，连接处需严密，以防漏油和压力损失。

5. 装配油箱和液压泵：最后，将油箱和液压泵安装到液压系统中，并进行相关管路的连接和调试工作。

此时需要特别注意油液的清洁度和泵的正常工作，以确保整个液压系统的稳定性和可靠性。

通过以上步骤的装配工艺流程，可以保证液压油缸的性能和可靠性，提高其在工业生产中的应用价值。

同时，实施良好的装配工艺流程还能够提高生产效率，降低生产成本，为工业生产带来更多的效益。

液压油缸在装配中需注意的6个问题：1、所有零部件在装配前应清洗干净，晾干后再装配。

需要上紧固胶的零部件应用专用清洗剂洁洗，或用丙酮代替。

紧固胶初步固化时间一般为20min，应在20min内将零部件紧固至技术要求的力矩。

2、所有滑动零部件在装配时都应抹上适量的液压油润滑。

尺寸较大的细牙丝扣配合零部件在装配时可抹上适量黄油。

如丝扣配合紧密，且在拆卸时丝扣曾经有烧坏现象，可使用二硫化钥黄油润滑。

3、要正确安装液压油缸各处的密封装置。

安装O形圈时，不要将其拉到永久变形的程度，也不要边滚动边套装，否则叮能因形成扭曲状而漏油。

安装Y形、V形密封圈及阶梯密封圈时，要注意其女装方向，避免因装反而漏油，对Y形密封圈而言，其唇边应对着有压力的油腔；此外，Y形密封圈还要注意区分是轴用还是孔用，不要装错。

V形密封圈由形状不同的支承环、密封环和压环组成，当压环压紧密封环时，支承环可使密封环产生变形而起密封作川，安装时应将密封环的开日面向压力油腔；调整压环时，应以不漏油为限，不一可压得过紧，以防密封阻力过大。

阶梯型密封圈的阶梯方向应面向压力油腔。

密封装置如一与滑动表面配合，装配时应涂以适量的液压油。

拆卸后的O形密封圈和防尘圈应全部换新。

4、有些活塞密封件在装进活塞密封槽后被胀大，与缸筒装配时容易被切坏，应使用锥形收紧套将密封件收紧。

如没有一可根据活寨及液压油缸筒尺寸在车床上翻工一个。

一般来说其锥度为30°，小头尺寸为缸筒内壁尺寸即可。

活寨一与活塞杆装配后，须设法测量其同轴度和在全长上的直线度是否超差。

5、液压油缸压力承受部件的螺栓和防松螺母是一次性使用的，不可重复使用。

压力承受零部件不一可随意更换，应使用原六提供的产品。

如没有，也应根据其承受压力更换相应的产品。

例如防松螺母、紧固螺栓等。

各部件固定或连接螺栓多数都有拧紧力矩、拧紧顺序要求，有的还规定了拧紧角度。

所以在紧固时应使用专用扳乎或者扭力扳手按要求力矩拧紧。

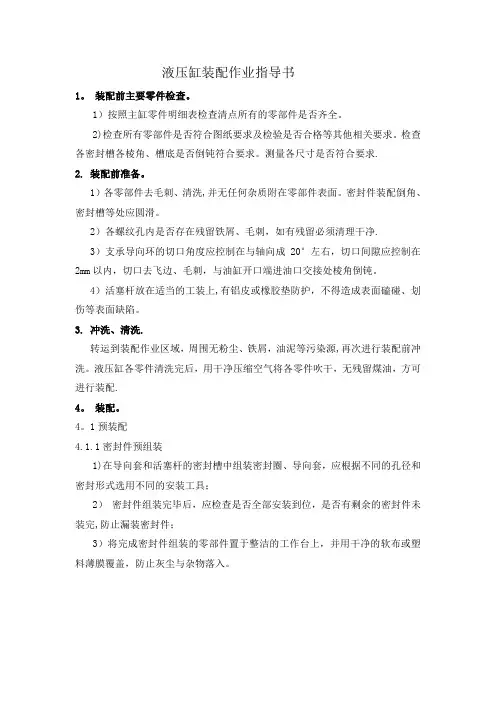

液压缸装配作业指导书1。

装配前主要零件检查。

1）按照主缸零件明细表检查清点所有的零部件是否齐全。

2)检查所有零部件是否符合图纸要求及检验是否合格等其他相关要求。

检查各密封槽各棱角、槽底是否倒钝符合要求。

测量各尺寸是否符合要求.2. 装配前准备。

1）各零部件去毛刺、清洗,并无任何杂质附在零部件表面。

密封件装配倒角、密封槽等处应圆滑。

2）各螺纹孔内是否存在残留铁屑、毛刺，如有残留必须清理干净.3）支承导向环的切口角度应控制在与轴向成20°左右，切口间隙应控制在2mm以内，切口去飞边、毛刺，与油缸开口端进油口交接处棱角倒钝。

4）活塞杆放在适当的工装上,有铝皮或橡胶垫防护，不得造成表面磕碰、划伤等表面缺陷。

3. 冲洗、清洗.转运到装配作业区域，周围无粉尘、铁屑，油泥等污染源,再次进行装配前冲洗。

液压缸各零件清洗完后，用干净压缩空气将各零件吹干，无残留煤油，方可进行装配.4。

装配。

4。

1预装配4.1.1密封件预组装1)在导向套和活塞杆的密封槽中组装密封圈、导向套，应根据不同的孔径和密封形式选用不同的安装工具；2）密封件组装完毕后，应检查是否全部安装到位，是否有剩余的密封件未装完,防止漏装密封件；3）将完成密封件组装的零部件置于整洁的工作台上，并用干净的软布或塑料薄膜覆盖，防止灰尘与杂物落入。

导向套活塞杆4.1。

2预装配1）依次将完成密封件组装的零部件进行预装配;2）装配时要保证密封圈或导向套不直接在沟缝、钻孔或粗糙的表面上推过;3）检查各零部件的配合情况，密封圈不要装得过松或过紧(过松或过紧会造成液压缸摩擦力不均匀产生爬行、渗漏等现象）。

4。

2总装配1）将完成预装配部件的配合表面，涂抹润滑油脂；2)预装配部件安装后根据顺序进行连接、固定或焊接3）活塞杆上组件安装导向套，然后装入缸筒.4）装支撑环时可先涂油，将支撑环粘住,所有支撑环切口应错开.再装入缸孔中。

5）装配时应注意保持中心，避密封件损伤，但一旦发生密封件被切损伤，应立即更换.6）活塞杆部件装入后，即拧入螺钉,螺钉上应涂粘螺纹密封剂,以增连接强度与密封性。

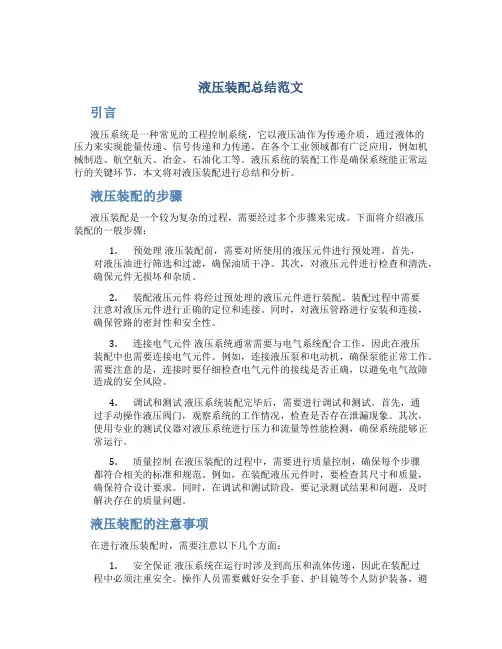

液压装配总结范文引言液压系统是一种常见的工程控制系统，它以液压油作为传递介质，通过液体的压力来实现能量传递、信号传递和力传递。

在各个工业领域都有广泛应用，例如机械制造、航空航天、冶金、石油化工等。

液压系统的装配工作是确保系统能正常运行的关键环节，本文将对液压装配进行总结和分析。

液压装配的步骤液压装配是一个较为复杂的过程，需要经过多个步骤来完成。

下面将介绍液压装配的一般步骤：1.预处理液压装配前，需要对所使用的液压元件进行预处理。

首先，对液压油进行筛选和过滤，确保油质干净。

其次，对液压元件进行检查和清洗，确保元件无损坏和杂质。

2.装配液压元件将经过预处理的液压元件进行装配。

装配过程中需要注意对液压元件进行正确的定位和连接。

同时，对液压管路进行安装和连接，确保管路的密封性和安全性。

3.连接电气元件液压系统通常需要与电气系统配合工作，因此在液压装配中也需要连接电气元件。

例如，连接液压泵和电动机，确保泵能正常工作。

需要注意的是，连接时要仔细检查电气元件的接线是否正确，以避免电气故障造成的安全风险。

4.调试和测试液压系统装配完毕后，需要进行调试和测试。

首先，通过手动操作液压阀门，观察系统的工作情况，检查是否存在泄漏现象。

其次，使用专业的测试仪器对液压系统进行压力和流量等性能检测，确保系统能够正常运行。

5.质量控制在液压装配的过程中，需要进行质量控制，确保每个步骤都符合相关的标准和规范。

例如，在装配液压元件时，要检查其尺寸和质量，确保符合设计要求。

同时，在调试和测试阶段，要记录测试结果和问题，及时解决存在的质量问题。

液压装配的注意事项在进行液压装配时，需要注意以下几个方面：1.安全保证液压系统在运行时涉及到高压和流体传递，因此在装配过程中必须注重安全。

操作人员需要戴好安全手套、护目镜等个人防护装备，避免发生意外伤害。

同时，要对液压系统进行严格的压力测试，确保系统的安全性能。

2.精确装配液压系统对液压元件的尺寸和位置要求较高，因此在装配过程中需要做到精确。

液压附件知识点总结图一、液压附件的基本工作原理1. 液压泵：液压泵是液压系统中的动力元件，其主要作用是将机械能转换成液压能，向液压系统提供所需的压力和流量。

液压泵根据其工作原理可以分为齿轮泵、齿条泵、液压泵等。

2. 液压阀：液压阀是用于控制液压系统中液压介质的流向、压力和流量的元件。

液压阀根据其控制功能可以分为溢流阀、换向阀、压力阀、流量阀等。

3. 油缸：油缸是将液压能转换成机械能的执行元件，用于实现各种机械运动。

根据其结构形式可以分为单作用油缸、双作用油缸、多级油缸等。

4. 管路连接件：管路连接件用于连接液压系统中各种液压元件，包括液压软管、液压管接头、液压管束等。

二、液压附件的分类根据液压系统的不同工作原理和功能需求，液压附件可以分为不同的分类：1. 根据工作原理分类：液压附件可以分为液压泵、液压阀、油缸、管路连接件等。

2. 根据功能需求分类：液压附件可以分为动力元件（液压泵）、控制元件（液压阀）、执行元件（油缸）、管路连接件等。

三、液压附件的特点1. 高功率密度：液压附件具有较高的功率密度，能够提供较大的功率输出。

2. 平稳传动：液压传动具有平稳传动特性，能够实现连续平稳的动力输出。

3. 调速范围广：液压附件在一定范围内能够实现调速范围较广的工作。

4. 负载能力强：液压附件能够承受较大的负载，适用于各类重载工况。

5. 可靠性高：液压附件具有结构简单、易于维护、寿命较长等优点。

四、常见液压附件的性能参数和选型1. 液压泵液压泵的性能参数包括排量、压力、转速等。

选型时需要根据系统所需的流量和压力来确定液压泵的排量和工作压力，同时考虑泵的效率、可靠性和适应性等因素。

2. 液压阀液压阀的性能参数包括阀口通径、工作压力、溢流压力、换向时间等。

选型时需要根据系统的控制要求来确定阀的通径和工作压力，同时考虑阀的性能指标、动作灵敏度和稳定性等因素。

3. 油缸油缸的性能参数包括额定推力、行程、工作压力等。

选型时需要根据系统的执行要求来确定油缸的推力和行程，同时考虑油缸的可靠性、密封性能和结构强度等因素。

液压千斤顶的装配方法液压千斤顶呢，有几个主要的部件。

咱先说说那个液压油缸，这可是个关键的部分呢。

在装配的时候啊，要确保油缸内部是干净的，不能有啥杂物或者小颗粒。

就像你打扫房间一样，得干干净净的，不然那些杂物就可能会捣乱，让千斤顶工作的时候不顺畅。

把油缸拿在手里，看看有没有划痕之类的，如果有，那可不好，可能会影响密封效果呢。

接着就是活塞啦。

活塞要能在油缸里顺滑地活动。

在把活塞装进油缸之前，可以在活塞的表面抹上一点润滑油。

这就像是给活塞穿上了一层滑溜溜的小衣服，让它在油缸里进出的时候轻松自在。

可别抹太多油哦，不然油到处流也不好。

密封件也是很重要的一环。

密封件就像一个个小卫士，要把液压油好好地密封在该在的地方。

安装密封件的时候得小心点，不能把它弄破或者扭曲了。

要是密封件出了问题，液压油就可能会泄漏，那千斤顶可就不能好好工作啦。

就像一个漏水的杯子，肯定装不了多少水呀。

还有那个底座和顶头部分。

底座要安装得稳稳当当的，就像房子的地基一样牢固。

顶头呢，要能够准确地顶在需要的地方。

在装配的时候，要检查它们的连接部位是不是紧密，螺丝之类的要拧紧。

要是螺丝松松垮垮的，在使用千斤顶的时候，可能就会出现危险呢。

再说说液压油的注入。

液压油就像是千斤顶的能量来源。

注入液压油的时候，要按照规定的量来加。

不能太多，也不能太少。

太多了可能会让内部压力过大，太少了又不能提供足够的力量。

就像你吃饭一样，吃太多会撑着，吃太少又没力气。

装配好之后呢，还要检查一下整体的外观。

看看各个部件是不是安装得整齐，有没有什么地方看起来不协调的。

然后可以试着小范围地操作一下千斤顶，看看它的升降是不是顺畅。

如果有卡顿或者不正常的声音，那可能就是装配的时候哪里出了问题，得重新检查检查。

宝子，液压千斤顶的装配虽然看起来有点复杂，但只要你细心一点，按照这些小方法来做，肯定能装配好的啦。
