第 1 页 共 3 页 光栅尺和编码器的区别
下面将详细探讨光栅尺和编码器的区别。首先，我们将介绍两者的基本概念，然后通过比较它们的特性和应用来展示它们的差异。
一、基本概念
1、光栅尺：
光栅尺是一种利用光栅和光电检测技术进行测量或位置反馈的装置。其工作原理是利用一对相对移动的光栅，通过测量光栅的相对位移来计算物体的位置或位移。
2、编码器：
编码器是一种用于测量旋转角度或位置的装置。它通过读取旋转编码器的脉冲数来测量旋转角度或位置。编码器可以用于许多不同的应用，例如电机控制、机器人定位等。
二、特性比较
1、分辨率：
光栅尺的分辨率通常高于编码器。由于光栅尺采用高精度光栅，其分辨率可以非常高，达到微米甚至纳米级别。而编码器的分辨率通常较低，一般只有几十到几百个脉冲。
2、线性度： 第 2 页 共 3 页 光栅尺的线性度通常优于编码器。由于光栅尺采用一对相对移动的光栅，其测量结果不受机械误差的影响，因此其线性度很高。而编码器的线性度受限于编码器的设计以及使用环境的影响，可能会有一些误差。
3、环境适应性：
光栅尺对环境的变化较为敏感，例如温度、湿度和机械振动等，这些因素都可能影响光栅尺的测量精度。而编码器对环境的变化不太敏感，因此更适合在恶劣环境下使用。
4、成本：
一般来说，光栅尺的成本高于编码器。光栅尺需要精密加工和制造，而且需要高质量的光电检测器。编码器虽然也需要一定程度的加工和制造，但其结构相对简单，成本较低。
三、应用比较
1、测量与反馈控制：
在测量和反馈控制方面，光栅尺是一种常见的位置传感器。它被广泛应用于各种高精度测量和反馈控制应用中，例如机床、运动控制系统等。编码器则通常用于电机控制和机器人定位等应用中，通过读取编码器的脉冲数来控制电机的旋转角度或位置。
2、速度和位置控制： 第 3 页 共 3 页 在速度和位置控制方面，编码器和光栅尺都可以使用。但是，由于编码器的线性度和精度较低，它通常被用于低精度应用中，例如速度控制或简单位置控制。而光栅尺则更适合高精度应用，例如高速运动控制系统或精密加工设备。

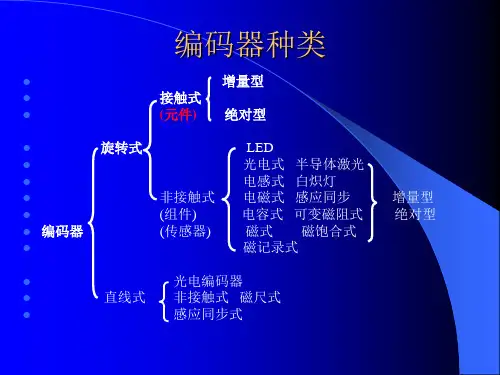

增量型编码器与绝对型编码器的区分 编码器如以信号原理来分，有增量型编码器 ,绝对型编码器。
增 量 型 编 码 器 （ 旋转型 ）
工作原理:
由一个中心有轴的光电码盘， 其上有环形通、 暗的刻线， 有光电发射和接收 器件读取 ,获得四组正弦波信号组合成 A、B、 C、D,每个正弦波相差 90 度相位 差（相对于一个周波为 360 度），将 C、 D 信号反向，叠加在 A、B 两相上，可 增强稳定信号；另每转输出一个 Z 相脉冲以代表零位参考位。
由于 A、B 两相相差 90 度，可通过比较 A 相在前还是 B 相在前，以判别编 码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、 金属、 塑料， 玻璃码盘是在玻璃上沉积很薄的刻 线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金 属有一定的厚度， 精度就有限制， 其热稳定性就要比玻璃的差一个数量级， 塑料 码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率 —编码器以每旋转 360 度提供多少的通或暗刻线称为分辨率，也称 解析分度、或直接称多少线，一般在每转分度 5~10000 线。
信号输出 :
信号输出有正弦波（电流或电压） ,方波（ TTL 、HTL ）,集电极开路（ PNP 、
NPN ）,推拉式多种形式， 其中 TTL 为长线差分驱动（对称 A,A-;B,B-;Z,Z- ）,HTL 也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、 PLC、计算机， PLC 和计 算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
如单相联接，用于单方向计数，单方向测速。
A.B 两相联接，用于正反向计数、判断正反向和测速。
A、B、Z 三相联接，用于带参考位修正的位置测量。
A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡 献的电磁场为 0，衰减最小，抗干扰最佳，可传输较远的距离。
电梯的常用编码器型号
摘要：
1.电梯编码器的定义与作用
2.常用编码器型号介绍
3.编码器型号选择建议
正文：
一、电梯编码器的定义与作用
电梯编码器，是一种将电梯运行状态、速度和位置信息转化为电信号的装置。通过电梯编码器，可以精确地测量电梯的运行数据，从而为电梯控制系统提供准确的信息，确保电梯安全、平稳地运行。
二、常用编码器型号介绍
1.霍尼韦尔（Honeywell）编码器
霍尼韦尔是一家全球知名的多元化科技和制造企业，其编码器产品在电梯行业具有较高的知名度。霍尼韦尔编码器具有抗干扰能力强、可靠性高、安装简便等特点，适用于各种类型的电梯。
2.西门子（Siemens）编码器
西门子是德国的一家世界五百强企业，其电梯编码器具有出色的性能和稳定性。西门子编码器采用先进的技术，能够满足不同类型电梯的需求，并提供完善的售后服务。
3.施耐德（Schneider）编码器
施耐德是一家法国的跨国企业，其电梯编码器具有高精度、高速度、高可靠性等特点。施耐德编码器适用于各种电梯控制系统，能够提供优质的运行体验。
4.恩智浦（NXP）编码器
恩智浦是一家全球领先的半导体公司，其编码器产品在电梯行业具有较高的声誉。恩智浦编码器具有高性能、低功耗、易于安装等特点，为电梯控制系统提供可靠的支持。
三、编码器型号选择建议
在选择电梯编码器时，应考虑以下几个方面：
1.兼容性：选择与电梯控制系统兼容的编码器型号，以确保系统能够正常运行。
2.性能要求：根据电梯的运行速度、负载能力等因素，选择适合的编码器型号。
3.成本预算：在满足性能要求的基础上，综合考虑编码器的价格、安装和维护成本等因素，选择性价比较高的产品。
德国MEYLE（梅尔）编码器介绍
德国梅尔公司在编码器技术上位于行列，公司技术力量雄厚，拥有专业的
产品设计人员，的生产工艺和全面的质量管理体系，保证了MEYLE技术及产
品的不断发展和提高，包括为用户专门设计有特殊工控要求的编码器和完善的
售后服务。在2004年公司推出了新型增量型编码器INS58系列脉冲数1～80000范围内可由用户自己设定选择，而绝对型编码器AMS58系列测量总数更
可高达29位，且比传统的绝对值编码器更小巧，更便于安装，并开发出更便
捷的Biss串行协议的编码器，力争走到世界编码器发展的*前列！同时公司向
用户郑重承诺产品拥有两年的质量保证，另外公司产品均拥有CE及UL标
志，并得到了ISO9002的质量认证，以确保提供给用户*安全可靠的编码器产
品。 它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能
用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量
直线位移。编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控
制系统等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机
反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电
扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不
透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子上的
图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和
光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变
化转换成相应的电变化。一般地，旋转编码器也能得到一个速度信号，这个信
号要反馈给变频器，从而调节变频器的输出数据。故障现象：1、旋转编码器
坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频
