第二章主板的工作原理
2.1主板的工作原理概述
2.1.1主板的硬启动过程
主板的硬启动过程如下：
①主板插入ATX电源插头，主板加载SVSB。
②按下主机上的电源开关(POWER BUTTON)，通知南桥，然后南桥发出信号经过转换后产生PS_ON#信号。
③POWER（ATX电源）输出SV、3.3V、12V等各路供电。
④电源输出稳定后，发出POWERGOOD信号通知主板。
⑤主板上产生各芯片和设备需要的电压，如1.5V、2.5V等。同时CPU也得到一个供电，拉低VRM芯片（CPU供电管理芯片）的VID信号。
⑥VRM芯片控制产生VCORE（CPU核心供电，部分资料也称为VCCP）给CPU。
⑦稳定的VCORE电压反馈给VRM控制芯片。VRM产生PWRGD信号，部分资料也称为VRM_GD、VCORE_GD等，专指CPU供电电源就绪。
⑧同时VCORE经转换后，产生CLK-EN送给主板CLK（时钟芯片）电路，时钟电路开始工作，产生各设备所需的时钟。
⑨南桥收到VRM产生的PWEGD和CLK电路送达的时钟信号后产生PCIRST#。
⑩PCIRST#送达ACPI控制器或门电路，经转化后分别送出，送达北桥的PCIRST#（新款主板为PLTRST#），送达北桥后，北桥送出CPURST#。
○11CPU收到CPURST#后，发出一个地址信号，这个地址信号固定为FFFFFFFOH，指向BIOS的入口地址，通过CPU到北桥的前端总线到北桥，北桥将该地址信号，经过HUB-LINK（新款Intel芯片组叫做DMI总线，不同厂家、不同产品的叫法不同）送达南桥。
○12南桥收到地址信号后，将地址发送给BIOS，然后取得该地址存储的命令，并通过数据线将取得的BIOS命令送到北桥，再至CPU，CPU执行接收到的指令，执行运算和控制，发出一系列指令。 至此，硬件启动过程完成。部分主板的设计会有所区别，在细节部分会有些不同，以上描述符合绝大部分主板硬件启动的框架。
信息技术 ２０１３年第６期Ｉ科技创新与应用

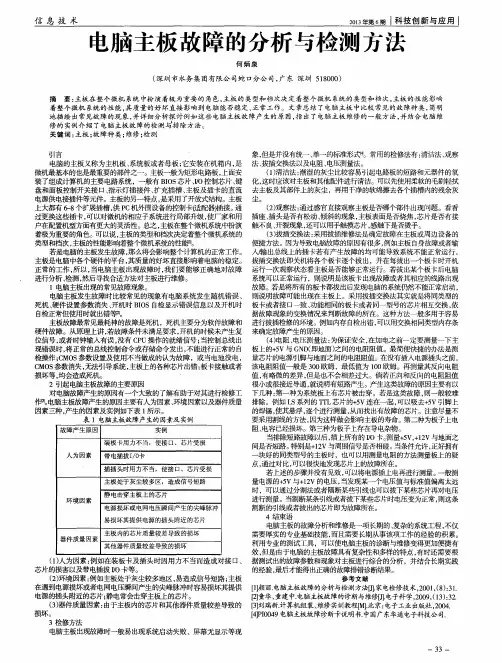

电脑主板故障的分析与检测方法
何炳泉
（深圳市水务集团有限公司蛇口分公司，广东深圳５１８ｏ００）
摘要：主板在整个微机系统中扮演着极为重要的角色，主板的类型和档次决定着整个微机系统的类型和档次，主板的性能影响 着整个微机系统的性能，其质量的好坏直接影响到电脑能否稳定、正常工作。文章总结了电脑主板中比较常见的故障种类，简明
地描绘出常见故障的现象，并详细分析探讨例如这些电脑主板故障产生的原因，指出了电脑主板维修的一般方法，并结合电脑维 修的实例介绍了电脑主板故障的检测写排除方法。
关键词：主板；故障种类；维修；检测
引言
电脑的主板又称为主机板、系统板或者母板；它安装在机箱内，是
的部件之一。主板一般为矩形电路板，上面安 装了组成计算机的主要电路系统，一般有ＢＩＯＳ芯片、加控制芯片、键
盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流
电源供电接插件等元件。主板的另一特 ，是采用了开放式结构。主板 上大都有６＿８个扩展插槽，供ＰＣ机外围设备的控制卡（适配器脑接。通
过更换这些插卡，可以对微机的相应子系统进行局部升级，使厂家和用 户在配置机型方面有更大的灵活性。总之，主板在整个 彻系统中扮演
着极为重要的角色。可以说，主板的类型
类型和档次，主板的性能影响着整个微机系统的性能 。 若是电脑的主板发生故障，那么将会影响整个计算机的正常工作。
主板是电脑中各个硬件的平台，其质量的好坏直接影响着电脑的稳定。 正常的工作，所以，当电脑主板出现故障时，我们要能够正确地对故障
进行分析、检测，然后寻找合适方法对主板进行维修。
１电脑主板出现的常见故障现象。 电脑主板发生故障时比较常见的现象有电脑系统发生随机错误、
死机、硬件设置参数消失、开机时ＢＩＯＳ自检显示错误信息以及开机时
自检正常但使用时就出错等日。 主板故障最常见最耗神的故障是死机，死机主要分为软件故障和
方圆高新科技
专业成就梦想 知识改变命运

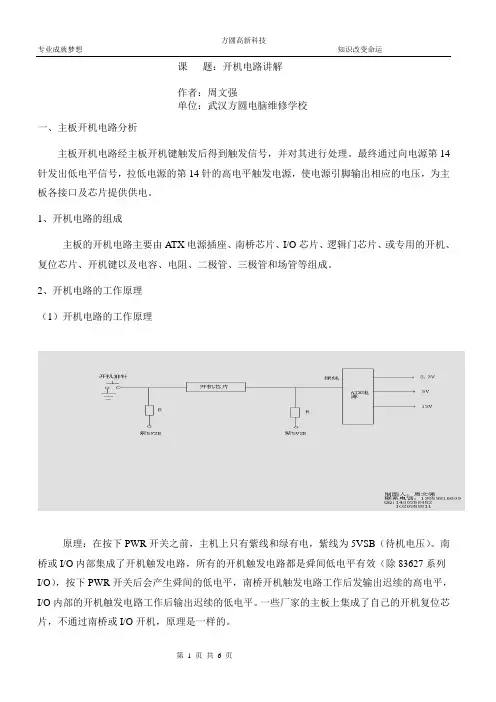

第 1 页 共 6 页 课 题：开机电路讲解
作者：周文强
单位：武汉方圆电脑维修学校
一、主板开机电路分析
主板开机电路经主板开机键触发后得到触发信号，并对其进行处理。最终通过向电源第14针发出低电平信号，拉低电源的第14针的高电平触发电源，使电源引脚输出相应的电压，为主板各接口及芯片提供供电。
1、开机电路的组成
主板的开机电路主要由ATX电源插座、南桥芯片、I/O芯片、逻辑门芯片、或专用的开机、复位芯片、开机键以及电容、电阻、二极管、三极管和场管等组成。
2、开机电路的工作原理
（1）开机电路的工作原理
原理：在按下PWR开关之前，主机上只有紫线和绿有电，紫线为5VSB（待机电压）。南桥或I/O内部集成了开机触发电路，所有的开机触发电路都是舜间低电平有效（除83627系列I/O），按下PWR开关后会产生舜间的低电平，南桥开机触发电路工作后发输出迟续的高电平，I/O内部的开机触发电路工作后输出迟续的低电平。一些厂家的主板上集成了自己的开机复位芯片，不通过南桥或I/O开机，原理是一样的。 方圆高新科技
专业成就梦想 知识改变命运
第 2 页 共 6 页 A．经过门电路的开机电路
B．经过南桥的开机电路
C．经过I/O芯片的开机电路
（2）主板开机排针标识
PWR-SW PWR-BN PWR-BT DC-SW PWR-ON PWR-ON/OFF 方圆高新科技
专业成就梦想 知识改变命运
主板的工作原理
主板是计算机的重要组成部分，它承载着各种硬件设备的连接和通信任务，以及数据传输和控制的功能。主板的主要工作原理可以概括如下：
1. 电源管理：主板通过电源接口与电源连接，负责管理和分配电源供应给各个硬件设备。
2. 中央处理器（CPU）的控制：主板通过CPU插槽与CPU连接，提供必要的电源和信号，控制CPU运行和指令的执行。
3. 内存管理：主板上的内存插槽用于插入内存模块，主板通过控制和管理内存模块，完成对数据的读写操作。
4. 总线管理：主板通过各种总线接口，如PCI、PCIe等，连接显卡、声卡、网卡等扩展设备，实现数据传输和设备间的通信。
5. 数据输入输出：主板通过各种接口，如USB、HDMI、VGA等，连接键盘、鼠标、显示器等外部设备，实现与用户的交互和数据的输入输出。
6. BIOS（基本输入输出系统）管理：主板上的BIOS芯片负责启动计算机时进行硬件自检和初始化，加载操作系统等重要任务。
7. 温度和电压监测：主板上的传感器负责监测系统中各个硬件设备的温度和电压，并通过主板上的管理芯片提供保护机制和报警功能。
8. 扩展性和兼容性：主板需要具备良好的扩展性和兼容性，能够支持多种硬件设备的连接和使用，以适应不同用户的需求。
总之，主板作为计算机的核心部件，承担着硬件设备的连接和控制任务，保证计算机各个组件之间的正常通信和协作，是计算机系统正常运行的基础。
