空间斯特林发电机热头结构设计及分析

直线电机驱动的斯特林制冷机的结构设计全文共四篇示例，供读者参考第一篇示例：直线电机驱动的斯特林制冷机是一种新型的制冷设备，其结构设计至关重要。

斯特林制冷机是一种基于斯特林循环原理工作的制冷设备，利用压缩机、蒸发器、冷凝器和膨胀阀等组件来实现制冷作用。

而直线电机则是一种将电能直接转换为直线运动的电机，其结构简单、效率高、噪音低，非常适合用于驱动斯特林制冷机。

斯特林制冷机的结构设计需要考虑各组件的布局和连接方式。

压缩机和蒸发器通常安装在一起，形成一个循环系统；冷凝器和膨胀阀也需要连接在一起，形成另一个循环系统。

直线电机一般安装在壳体外侧，通过连接杆和压缩机相连，实现压缩动作。

而冷凝器和膨胀阀由管道连接，构成一个完整的循环系统。

斯特林制冷机的结构设计需要考虑各组件的材质和密封性。

由于制冷机需要承受高压力和低温环境，因此各组件的材质需要具有良好的耐压和耐腐蚀性能。

制冷机内部需要保持密封状态，以防止制冷剂泄露和氧气进入系统，影响制冷效果。

斯特林制冷机的各组件通常采用不锈钢、铜、铝等耐腐蚀材料制造，并采用高效的密封件进行密封处理。

斯特林制冷机的结构设计还需要考虑制冷剂的选择和循环方式。

制冷剂是斯特林制冷机中起着至关重要作用的介质，其选择直接影响制冷效果和运行性能。

常用的制冷剂包括氨、氟利昂、氦气等，具有不同的制冷性能和环保性能。

而制冷剂的循环方式一般有单级循环、多级循环和换热介质循环等，可以根据制冷要求和设备性能选择合适的循环方式。

斯特林制冷机的结构设计还需要考虑能量转换效率和噪音控制。

直线电机作为驱动装置，其能量转换效率直接影响整个制冷系统的性能。

在设计时需要选择高效、稳定的直线电机，并设计合理的传动装置和控制系统，以提高制冷机的工作效率。

制冷机在工作时会产生一定的噪音，为了减少噪音对周围环境的影响，需要在结构设计中考虑隔音材料和减振装置，将噪音降至最低。

直线电机驱动的斯特林制冷机的结构设计需要考虑各组件的布局与连接方式、材质与密封性、制冷剂选择与循环方式、能量转换效率与噪音控制等方面，以保证制冷机具有高效率、稳定性和低噪音的工作性能。

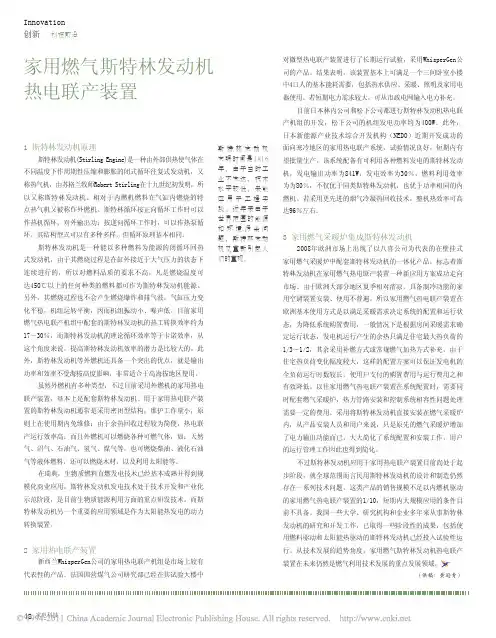

48Innovation 创新家电科技对微型热电联产装置进行了长期运行试验，采用WhisperGen公司的产品。

结果表明，该装置基本上可满足一个三间卧室小楼中4口人的基本能耗需要，包括热水供应、采暖、照明及家用电器使用。

若短期电力需求较大，可从市政电网输入电力补充。

目前日本林内公司和松下公司都进行斯特林发动机热电联产机组的开发，松下公司的机组发电功率约为400W。

此外，日本新能源产业技术综合开发机构（NEDO）近期开发成功的面向寒冷地区的家用热电联产系统，试验情况良好，短期内有望批量生产。

该系统配备有可利用各种燃料发电的斯特林发动机，发电输出功率为841W，发电效率为30％，燃料利用效率为为80％，不仅优于同类斯特林发动机，也优于功率相同的内燃机。

若采用更先进的烟气冷凝热回收技术，整机热效率可高达96％左右。

3 家用燃气采暖炉集成斯特林发动机2008年欧洲市场上出现了以八喜公司为代表的在壁挂式家用燃气采暖炉中配套斯特林发动机的一体化产品，标志着斯特林发动机在家用燃气热电联产装置一种新应用方案成功走向市场。

由于欧洲大部分地区夏季相对清凉，具备制冷功能的家用空调装置安装、使用不普遍，所以家用燃气热电联产装置在欧洲基本使用方式是以满足采暖需求决定系统的配置和运行状态，为降低系统购置费用，一般情况下是根据房间采暖需求确定运行状态，发电机运行产生的余热只满足住宅最大热负荷的1/3～1/2，其余采用补燃方式或常规燃气加热方式补充，由于住宅热负荷变化幅度较大，这样的配置方案可以保证发电机的全负荷运行时数较长，使用户支付的购置费用与运行费用之和有效降低。

以往家用燃气热电联产装置在系统配置时，需要同时配套燃气采暖炉，热力管路安装和控制系统相容性问题处理需要一定的费用。

采用将斯特林发动机直接安装在燃气采暖炉内，从产品安装人员和用户来说，只是原先的燃气采暖炉增加了电力输出功能而已，大大简化了系统配置和安装工作，用户的运行管理工作因此也得到简化。

斯特林发电机提高功率的方法
斯特林发电机是一种外部燃烧的闭式循环发电机，其功率输出取决于多个因素，包括燃烧效率、热能转换效率、机械能转换效率等。

以下是一些提高斯特林发电机功率的方法：
1. 优化燃烧过程：通过改进燃烧室设计、调整燃料与空气的混合比、提高燃烧温度等手段，提高燃烧效率，从而增加热能转换效率。

2. 改进热能转换系统：优化热能转换器设计，选择高效材料，提高热能转换效率。

3. 优化机械能转换系统：改进曲轴、轴承等机械部件的设计和制造工艺，提高机械能转换效率。

4. 提高冷却效率：通过改进冷却系统设计，降低发电机内部温度，减少热损失，提高发电效率。

5. 增加发电机的转速和功率：通过增加发电机的转速和功率，可以增加发电机的输出功率。

6. 减少摩擦和阻力：通过优化机械部件的润滑和密封设计，减少摩擦和阻力，提高发电机的效率。

7. 控制系统优化：通过改进控制系统，实现发电机的智能化控制，提高发电机的运行效率和稳定性。

需要注意的是，斯特林发电机是一种复杂且精密的设备，其功率提升需要综合考虑多个方面，同时也需要考虑到经济性和可行性。

因此，在实际应用中，需要根据具体情况进行选择和优化。

科技成果——自由活塞式斯特林发动机技术开发单位中国电子科技集团公司第二十一研究所技术简介斯特林发动机技术作为世界上热转换效率最高的热机，是目前世界发达国家竞相投巨资重点开发的新兴主导战略产业。

技术开发单位一体化解决了自由活塞式斯特林发电机和斯特林制冷机核心技术及其一系列产品生产工艺问题，成功开发了40W、60W、80W和800W、1000W、1200W以及3000W等系列斯特林发电机和制冷机产品，拥有独立知识产权，具备低成本与规模化量产能力。

主要技术指标1、斯特林发电机主要性能指标结构优化，完整气密式/全密封设计；太阳能热发电效率达29%，综合发电效率最高可达95%的能量转换效率；可适用多种热源发电，180℃电机启动温度；超静音（65db噪音）、低震动、低废热释放。

2、斯特林制冷机主要技术指标机身全密封设计；超静音（60db噪音）、低震动、低废热释放；制冷2分钟达到-50℃，10分钟达到-100℃，20分钟内达到-120℃，真空条件下最低温度可达-233℃；使用氯气为冷却剂。

技术特点热效率高，斯特林发动机的实际有效效率能达到32%-40%，最高可达47%。

排气污染小，和内燃机相比，太太降低了废气中CO、HC 等有害气体的含量。

噪音低，发动机运转比较平稳，噪音比较小。

运转特性好，由于斯特林发动机中最大压力与最小压力之比一般小于2，因此其扭矩比较均匀、运转比较平稳。

超负荷能力强，在超负荷50%的情况下仍然能正常运转，相对于内燃机5%-15%的超负荷能力而言具有更好的运转特性。

结构简单，维修方便，比内燃机少40%的零部件。

技术水平国内领先适用范围高握太阳能应用，太阳能光热发电。

中温太阳能应用，工业蒸汽（替代或部分替代传统工业蒸汽锅炉）、城镇集中供暖工程、社区供暖、太阳能空调集热制冷、稠油热采、烟草、中药材、食品干燥等。

专利状态授权专利多项技术状态小批量生产合作方式计划采取股权投资、风险投资和债权融资等多种途径寻求社会资本投资，合作进行规模化量产、拓展市场，扩大经营。
