山武YAMATAKE SDC10温控器参数设置

温控器的操作步骤
1．接通电源，此时电源指示灯亮，显示窗进入自检状态，3秒钟后PV窗口显示实时测量温度值，SV窗口显示设定温度值。

2．温度设定：按设置键SET 此时PV窗口显示S0字样，同时SV窗口末位数字闪烁，根据用户要求依次按“▲”或“”键和移位键“”依次设定温度的小数点位，个位，十位和百位。

例如：用户需设定112.5度，不管原SV窗口显示何值，先按一下设置键SET。

PV窗口显示S0字样，SV窗口末位数字闪烁，然后依次按加数键“▲”、减数键“”和移位键“”，设置SV窗口的值，依次设定小数点位“5”，个位“2”，十位“1”和百位“1”只能连续按十位键到11即可，然后再按下设置键“SET”设定完成。

此时控制输出指示灯亮度，PV测温窗口温度随之变化，直至稳定在设置值。

温控器设置及操作-民熔一。

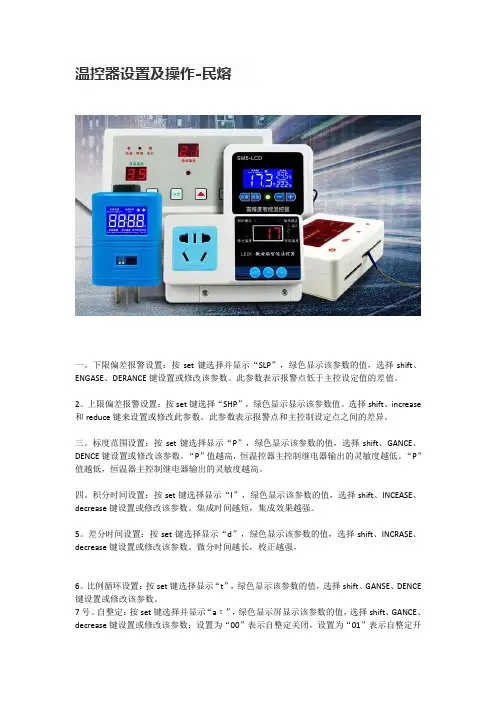

下限偏差报警设置：按set键选择并显示“SLP”，绿色显示该参数的值，选择shift、ENGASE、DERANCE键设置或修改该参数。

此参数表示报警点低于主控设定值的差值。

2。

上限偏差报警设置：按set键选择“SHP”，绿色显示显示该参数值。

选择shift、increase 和reduce键来设置或修改此参数。

此参数表示报警点和主控制设定点之间的差异。

三。

标度范围设置：按set键选择显示“P”，绿色显示该参数的值，选择shift、GANCE、DENCE键设置或修改该参数。

“P”值越高，恒温控器主控制继电器输出的灵敏度越低。

“P”值越低，恒温器主控制继电器输出的灵敏度越高。

四。

积分时间设置：按set键选择显示“I”，绿色显示该参数的值，选择shift、INCEASE、decrease键设置或修改该参数。

集成时间越短，集成效果越强。

5。

差分时间设置：按set键选择显示“d”，绿色显示该参数的值，选择shift、INCRASE、decrease键设置或修改该参数。

微分时间越长，校正越强。

6。

比例循环设置：按set键选择显示“t”，绿色显示该参数的值，选择shift、GANSE、DENCE 键设置或修改该参数。

7号。

自整定：按set键选择并显示“aτ”，绿色显示屏显示该参数的值，选择shift、GANCE、decrease键设置或修改该参数；设置为“00”表示自整定关闭，设置为“01”表示自整定开8。

锁定参数设置：按set键选择并显示“Lok”，绿色显示锁定状态，选择shift、INCEASE、decrease键设置或修改参数；设置为“00”表示不锁定，设置为“01”表示只锁定主控以外的参数，并设置为“02”表示所有参数都已锁定。

参数锁定后，其他人不能修改。

如果需要修改，则应解锁，即设置为“00”。

9。

主控温度上限设定：按set键选择并显示“SOH”，绿色显示该参数值，选择shift、ADVANCE、DEVANCE键设置或修改该参数，该参数表示主控继电器的工作温度不能高于该值，否则主控设置的温度无效10。

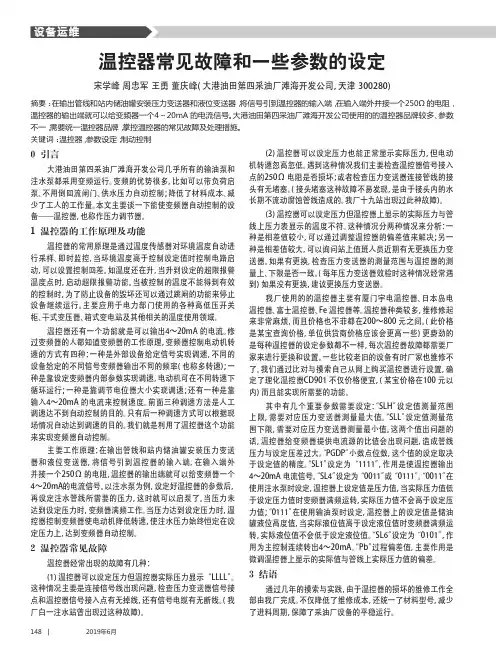

设备运维148 |2019年6月(2)温控器可以设定压力也能正常显示实际压力，但电动机转速忽高忽低。

遇到这种情况我们主要检查温控器信号接入点的250Ω电阻是否损坏；或者检查压力变送器连接管线的接头有无堵塞。

(接头堵塞这种故障不易发现，是由于接头内的水长期不流动腐蚀管线造成的。

我厂十九站出现过此种故障)。

(3)温控器可以设定压力但温控器上显示的实际压力与管线上压力表显示的温度不符。

这种情况分两种情况来分析：一种是相差值较小，可以通过调整温控器的偏差值来解决；另一种是相差值较大，可以询问站上值班人员近期有无更换压力变送器。

如果有更换，检查压力变送器的测量范围与温控器的测量上、下限是否一致。

(每年压力变送器效验时这种情况经常遇到)如果没有更换，建议更换压力变送器。

我厂使用的的温控器主要有厦门宇电温控器、日本岛电温控器、富士温控器、Fe 温控器等。

温控器种类较多，维修修起来非常麻烦，而且价格也不菲都在200～800元之间。

(此价格是某宝查询价格，单位供货商价格应该会更高一些)更费劲的是每种温控器的设定参数都不一样，每次温控器故障都需要厂家来进行更换和设置。

一些比较老旧的设备有时厂家也维修不了。

我们通过比对与摸索自己从网上购买温控器进行设置，确定了理化温控器CD901不仅价格便宜，(某宝价格在100元以内)而且能实现所需要的功能。

其中有几个重要参数需要设定：“SLH”设定值测量范围上限，需要对应压力变送器测量最大值。

“SLL”设定值测量范围下限，需要对应压力变送器测量最小值。

这两个值出问题的话，温控器给变频器提供电流源的比值会出现问题，造成管线压力与设定压差过大。

“PGDP”小数点位数，这个值的设定取决于设定值的精度。

“SL1”设定为“1111”，作用是使温控器输出4～20mA 电流信号。

“SL4”设定为“0011”或“0111”。

“0011”在使用注水泵时设定，温控器上设定值是压力值，当实际压力值低于设定压力值时变频器满频运转，实际压力值不会高于设定压力值；“0111”在使用输油泵时设定，温控器上的设定值是储油罐液位高度值，当实际液位值高于设定液位值时变频器满频运转，实际液位值不会低于设定液位值。

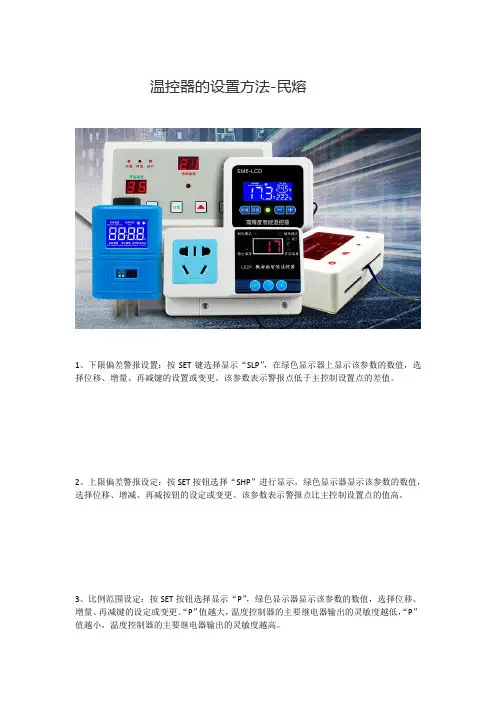

温控器的设置方法-民熔1、下限偏差警报设置：按SET键选择显示“SLP”，在绿色显示器上显示该参数的数值，选择位移、增量、再减键的设置或变更。

该参数表示警报点低于主控制设置点的差值。

2、上限偏差警报设定：按SET按钮选择“SHP”进行显示，绿色显示器显示该参数的数值，选择位移、增减、再减按钮的设定或变更。

该参数表示警报点比主控制设置点的值高。

3、比例范围设定：按SET按钮选择显示“P”，绿色显示器显示该参数的数值，选择位移、增量、再减键的设定或变更。

“P”值越大，温度控制器的主要继电器输出的灵敏度越低，“P”值越小，温度控制器的主要继电器输出的灵敏度越高。

4、点位时间设置：按SET键选择“I”，在绿色显示器上显示该参数的值，选择位移、增量、再减键的设定或变更。

设置的积分时间越短，积分作用越强。

5、微分时间的设定：按下SET按钮选择显示“D”，绿色显示器显示该参数的数值，选择位移、递增、再减键的设定或变更。

仪表设置的微分时间越长，微分作用的修正越强。

6、比例周期设定：按SET按钮选择“T”显示，绿色显示器显示该参数的数值，选择位移、增量、再减键的设定或变更。

7、自我调整设定：按SET键选择“Aτ”显示，在绿色显示器上显示该参数的数值，选择位移、增量、递减键的设定或变更。

设为“00”表示从自动设定中关闭，设为“01”时，从自动设定开始启动。

8、锁定参数的设置：按SET键选择“LOK”，绿色显示器显示锁定状态，选择位移、增量、再减键的设定或变更。

设定为“00”表示不锁定，设定为“01”时只表示主控以外的参数，设定为“02”时所有参数都被锁定。

参数被锁定后，其他人无法变更。

需要修正时解除锁定。

即设定为“00”。

9、主控制温度上限设定：按下SET按钮选择显示“SOH”，在绿色显示器上显示该参数的值，选择位移、增减、再减键的设定或变更。

该参数表示主控制继电器的动作温度不高于此值。

否则，主控制设定的设定温度无效。
