4602.92钢管混凝土叠合柱高墩混凝土(高度150m以内)

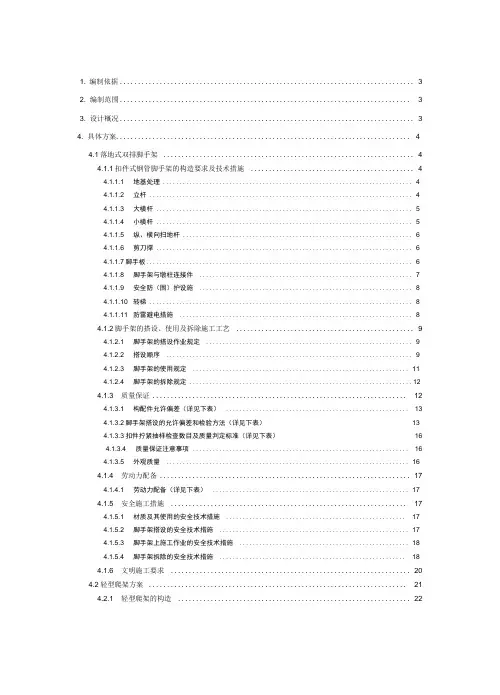

1. 编制依据 (3)2. 编制范围 (3)3. 设计概况 (3)4. 具体方案 (4)4.1落地式双排脚手架 (4)4.1.1扣件式钢管脚手架的构造要求及技术措施 (4)4.1.1.1 地基处理 (4)4.1.1.2 立杆 (4)4.1.1.3 大横杆 (5)4.1.1.4 小横杆 (5)4.1.1.5 纵、横向扫地杆 (6)4.1.1.6 剪刀撑 (6)4.1.1.7脚手板 (6)4.1.1.8 脚手架与墩柱连接件 (7)4.1.1.9 安全防（围）护设施 (8)4.1.1.10 转梯 (8)4.1.1.11 防雷避电措施 (8)4.1.2脚手架的搭设、使用及拆除施工工艺 (9)4.1.2.1 脚手架的搭设作业规定 (9)4.1.2.2 搭设顺序 (9)4.1.2.3 脚手架的使用规定 (11)4.1.2.4 脚手架的拆除规定 (12)4.1.3 质量保证 (12)4.1.3.1 构配件允许偏差（详见下表） (13)4.1.3.2脚手架搭设的允许偏差和检验方法（详见下表）134.1.3.3扣件拧紧抽样检查数目及质量判定标准（详见下表）164.1.3.4 质量保证注意事项 (16)4.1.3.5 外观质量 (16)4.1.4 劳动力配备 (17)4.1.4.1 劳动力配备（详见下表） (17)4.1.5 安全施工措施 (17)4.1.5.1 材质及其使用的安全技术措施 (17)4.1.5.2 脚手架搭设的安全技术措施 (17)4.1.5.3 脚手架上施工作业的安全技术措施 (18)4.1.5.4 脚手架拆除的安全技术措施 (18)4.1.6 文明施工要求 (20)4.2轻型爬架方案 (21)4.2.1 轻型爬架的构造 (22)4.2.1.1 支承系统及底座 (22)4.2.1.2 脚手架系统 (24)421.3 提升系统 (24)422 整体式轻型爬架施工流程 (24)4.2.3 质量、安全保证措施及文明施工要求（同上）265. ..................................................................................................................................................................... 附件. (26)5.1落地式扣件钢管脚手架计算书 (26)桥梁墩、台脚手架专项施工方案1•编制依据(1) 《广通至大理铁路扩能改造工程站前工程施工组织设计和专项施工方案编制管理办法》；(2) 我单位现场调查报告、施工能力及类似工程施工工法、科技成果和经验；我单位为完成本标段工程拟投入的管理人员、专业技术人员、机械设备等资源；(3) 广通至大理扩能改造工程桥梁工点图；(4) 广通至大理扩能改造工程桥梁工点通用图(广大工点通用图-05)；(5) 中铁二十一局集团有限公司经认证中心认证的质量管理体系、职业健康安全管理体系、环境管理体系；(6) 现场实地踏勘收集的相关资料；(7) 设计院的技术交底。

钢结构柱子和混凝土基坑的配比规范
型钢混凝土柱的长细比不宜大于80。

位于底部加强部位、房屋顶层以及型钢混凝土与钢筋混凝土交接层的型钢混凝土柱宜设置栓钉，型钢截面为箱形的柱子也宜设置栓钉，栓钉水平间距不宜大于250mm。

型钢混凝土柱的混凝土强度等级不宜低于C30，混凝土粗骨料的最大直径不宜大于25mm。

型钢柱中型钢的保护厚度不宜小于
150mm，柱纵向钢筋净间距不宜小于50mm，且不小于柱纵向钢筋直径的1.5倍，柱纵向钢筋与型钢的最小净距不应小于30mm，且不应小于粗骨料最大粒径的1.5倍。

案例一
水：175kg水泥：343kg 砂：621kg 石子：1261kg
配合比为：0.51：1：1.81：3.68C25
水：175kg水泥：398kg 砂：566kg 石子：1261kg
配合比为：0.44：1：1.42：3.17C30
水：175kg水泥：461kg 砂：512kg 石子：1252kg
配合比为：0.38：1：1.11：2.72
混凝土按强度分成若干强度等级，混凝土的强度等级是按立方体抗压强度标准值划分的。

立方体抗压强度标准值是立方抗压强度总体分布中的一个值，强度低于该值得百分率不超过5%，即有95%的保证率。

案列二
简单点的就按照1：2：3比例=水泥：砂：石子，水适量，保证没有质量问题。

每立方混凝土大约需要400kg水泥，800kg黄砂，1200kg石子。

其中水泥略减少。

一、工程概况本工程外围钢结构采用钢管混凝土柱作为竖向承力，钢管柱通过水平向钢梁与钢筋混凝土核心筒连接，钢梁上铺设桁架楼承板传递水平力。

本方案主要针对外框16根钢管柱的混凝土浇筑进行编制。

二、钢管柱砼浇筑1、钢管的吊装分节应注意钢管柱砼标号的变化,不使两种标号出现在一节柱内，钢管柱混凝土强度等级在48层及以下为C60，49层及以上为C50.2、现阶段钢管柱混凝土已利用塔吊料斗浇筑完成了8层钢管柱的混凝土浇筑，为能够提高钢管柱混凝土的浇筑速度，保证工人混凝土浇筑时的安全，减少塔吊的使用为钢结构的吊装提供充裕的时间，从9层钢管柱混凝土浇筑时采用液压布料机进行浇筑。

钢管柱从4层往上为两层一节,根据钢结构的吊装、焊接进度，待钢管柱及第一层钢梁连接、焊接完成后，将液压布料机吊运至外框四个角的斜向钢梁上进行钢管柱砼的浇筑，布料机利用倒链将四个角与钢梁捆绑在一起，保证混凝土浇筑过程中布料机的稳定性.布料机的平面布置如下图：此钢管柱砼浇筑方案，由于楼层未铺压型钢板，必须完善一个标准层的完全封闭满铺水平安全网措施.水平网通过铁丝直接与钢梁绑扎连接（作业面与水平安全网的垂直距离不得超过10米）；泵管铺设层利用木跳板、10#槽钢及C18废钢筋制作定型的通道（具体见下图,通道宽为1。

3m,长2。

8m的1个、4m长的20个），形成水平安全通道及泵管布设通道,通道与通道对接处采用14mm的螺丝通过预先打好的孔进行连接。

工人上楼层后必须佩带安全带，安全带利用钢结构在钢柱上的钢丝绳生根。

钢管柱混凝土浇筑利用已做好的定型化浇筑平台进行浇筑。

三、安全措施1、作业人员必须按要求佩带安全带。

2、混凝土浇筑前先将安全通道架设好，然后再进行布料机的吊运，待布料机吊运到位后，用钢丝绳将布料机的四个角与钢梁连接牢固，保证布料机在混凝土浇筑过程中的稳定。

3、安全通道与通道相连处螺丝要柠紧，保证通道连接牢固.四、验算4.1、计算概况布料机底座尺寸为5000X4000,布料机重量为10t，放在两根H500X200X10X16的次梁上。

钢管柱混凝土浇筑专项施工方案一.主楼钢管柱概况本工程主楼柱网尺寸9ｍ×6.5ｍ,总高度135ｍ,为B级高度高层建筑。

总长度为52ｍ,总宽度为36ｍ。

设地下2层,地上31层,采用框架核心筒结构。

1至5轴与J至Y轴线共设28根直径700㎜,壁厚14㎜的钢管圆柱。

在地下室2层内（－8700㎜至±000有4 根椭圆柱,到±000以上开始分离）。

钢管柱内浇筑C60高强混凝土。

核心筒体1和核心筒体2,共有18根主梁与18根钢管柱上的牛腿连接。

在±000以下5轴与L、N、R轴有三根钢管柱上设钢筋混凝土抗剪环梁。

钢管柱同主梁和次梁与核心筒体紧紧相连,形成一个整体。

钢管柱每两层安装一次,高度为9ｍ,分别沿东北面、西南面从下至上逆时针收缩旋转,到屋面又恢复原状,每层结构平面均不相同,空间效果成螺旋上升造型。

建筑物造型状观。

二.钢管柱混凝土根据设计要求；1.混凝土为C60强度。

2.混凝土水灰比不大于0.45。

3.并适当加入膨胀剂、（减少混凝土收缩）和减水剂（满足塌落度）。

4.粗骨料粒径宜减小为5～30㎜。

5.塌落度不小于15㎝。

6.华西商混供应厂家根据设计要求对的C60混凝土进行配合比强度设计和试验。

混凝土配合比设计报告,交监理工程师和管理公司工程师审查,经监理工程师和管理公司工程师批准后方能使用。

三.钢管柱检查钢管柱安装完毕后,首先由钢结构安装单位的质量工程师,组织相关的工艺人员,对钢管柱的垂直度、中心线、标高、顶面不平度、各柱之间的尺寸、斜度、焊缝探伤,按规范要求进行严格检查。

检查合格后做好隐蔽验收记录和有关资料,再报监理工程师和管理公司工程师进行复验。

经监理工程师和管理公司工程师审核批准后才能浇筑混凝土。

四.钢管混凝土浇筑支架和路线浇灌混凝土钢管支架；围绕主楼28根钢管圆柱。

从1轴至5轴,J轴至Y轴线搭设,高度为500㎜、宽度为1500㎜的钢管支架,混凝土泵管布置在架子上。
