当前位置：文档之家 › 南湖国际一期10-14号楼工程施工组织设计

南湖国际一期10-14号楼工程施工组织设计

  • 格式：doc
  • 大小：245.50 KB
  • 文档页数：32

第一章 施工组织设计综述 1.1 工程概况 南长城·南湖国际（一期）10#~14#号楼工程，位于贵州省印江县西环大桥以南。 本工程总计建筑面积约为173093.244m2，其中10#楼住宅建筑面积为20928.24m2，商业建筑面积为2605.48m2；11#楼住宅建筑面积为41856.48m2，商业建筑面积为7584.10㎡；12#楼住宅建筑面积为31399.62m2，商业建筑面积为5169.34㎡；13#楼住宅建筑面积为20397.47m2，商业建筑面积为7265.87m2；14#楼住宅建筑面积为23652.334m2，商业建筑面积为14742.43㎡；建筑物高度10#楼为98.750m, 11#楼为96.800m,12#楼为98.750m,13#楼为98.750m, 14#楼为96.800m；10#楼为27F/3D层，11#楼为31F/3D层,12#楼为27F/3D层，13#楼为27F/3D层，14#楼为31F/3D层; 本工程10#~14#楼结构形式为框架-剪力墙结构；10#、11#、13#、14#楼基础形式为人工挖孔桩基础，12#楼及商业、车库为人工挖孔桩基础、独立柱基和条基多种形式结合；10#~14#楼耐火等级均为一级，结构安全等级为二级，结构合理使用年限为50年，抗震设防裂度为6度；10#~14#楼屋面防水等级为二级，砖砌体为蒸压加气砼砌块和页岩实心砖；10#~14#楼室内顶棚为混合砂浆喷涂料顶棚、石膏板吊顶及铝合金方板吊顶；10#~14#楼地面为水泥石屑地面及防滑地砖地面，外墙面层为外墙涂料及外墙石材，外墙门窗为中空玻璃窗；10#~14#楼屋面为保温隔热上人屋面、不保温隔热不上人屋面及保温隔热不上人屋面；10#~14#楼厨厕作防水，给排水安装到位，内墙面为乳胶漆；10#、13#、14#楼各设上人电梯两部，11#、12#楼各设上人电梯四部。

1.2 编制依据 本工程施工组织设计根据以下资料文件进行编制。 1.2.1 贵州南长城企业（集团）房地产开发有限公司合同编号： 07046.02-sg-004。 1.2.2 由上海经纬建筑规划设计研究院设计的10#~14#楼设计施工图。 1.2.3 由贵州有色地质工程勘察公司提供的地质钻探资料。 1.2.4 采用的技术规范和验收标准 1.2.4.1 本工程内的项目均需按与建设工程有关之下列规范及标准执行 （1）国家规范及优质工程标准及规范； （2）铜仁市规程及优质工程标准及规范； （3）设计单位在图纸内所述之特别要求及规定； （4）现浇混凝土墙面、顶面拆模时表面垂直度、平整度达到普通抹灰罩面标准。 倘若上述（1）（2）（3）（4）各项规范及标准之内容有所矛盾，一切均以较高标准者为准。 1.2.4.2 可参考之技术规范如下（但不限于此） （一）地基与基础专业工程技术规范： （1）高层建筑箱形与筏形基础技术规范JGJ6-99； （2）建筑地基处理技术规范JGJ79-2002； （3）建筑桩基技术规范JGJ94-94； （4）建筑基坑支护技术规程JGJ120-99； （5）钢筋混凝土承台设计规程CECS88：97； （6）岩土工程技术规范DB29-20-2000； （二）建筑工程施工技术规范： （1）普通混凝土拌合物性能试验方法GB/T50080-2002； （2）普通混凝土力学性能试验方法标准GB/T50081-2002； （3）混凝土强度检验评定标准GBJ107-87； （4）地下防水工程施工质量验收规范GB50208-2002； （5）混凝土外加剂应用技术规范GB50119-2003； （6）粉煤灰混凝土应用技术规范GBJ146-90； （7）混凝土结构试验方法标准GB50152-92； （8）混凝土质量控制标准GB50164-92； （9）砌体工程施工及质量验收规范GB50203-2002； （10）混凝凝结构工程施工质量验收规范GB50204-2001; （11）屋面工程质量验收技术规范GB50207-2002； （12）建筑地面工程施工及质量验收规范GB50209-2002； （13）建筑防腐蚀工程施工及验收规范GB50212-2002； （14）砌体工程现场检测技术标准GB/T50315-2000； （15）高层建筑混凝土结构技术规程JGJ3-2002； （16）中型砌块建筑设计与施工规程JGJ5-80； （17）混凝土泵送施工技术规程JGJ/T10-95； （18）钢筋焊接及验收规程JGJ18-2003； （19）冷拔钢丝预应力混构件设计与施工规程JGJ19-92； （20）回弹法检测混凝土抗压强度技术规范JGJ/T23-2001； （21）钢筋焊接接头试验方法JGJ/T27-2001； （22）粉煤灰在混凝土和砂浆中应用技术规程JGJ28-86； （23）多孔砖（KP1型）建筑抗震设计与施工规程JGJ68-90； （24）建筑砂浆基本性能试验方法JGJ70-90； （25）建筑装饰装修工程施工质量验收规范GB50210-2001； （26）基桩低应变动力检测规程JGJ/T93-95； （27）砌筑砂浆配合比设计规程JGJ98-2000； （28）建筑工程冬期施工规程JGJ104-97； （29）机械喷抹灰施工规程JGJ/T105-96； （30）建筑基桩检测技术规程JGJ/T106-2003； （31）钢筋机械连接通用技术规程JGJ107-2003； （32）钢筋锥螺纹接头技术规程JGJ109-96； （33）外墙饰面工程施工及验收JGJ126-2000； （34）超声回弹综合法检测混凝土强度技术规程CECS02：88； （35）钻芯法检测混凝土强度技术规程CECS03：88； （36）超声法检测混凝土缺陷技术规程CECS21：2000； （37）柔毡屋面防水划等号技术规程CECS29：91； （38）混凝土及预制混凝土构件质量控制规程CECS40：92； （39）增强氯化聚乙烯橡胶卷材防水工程技术规程CECS63：94； （三）给水排水专业技术规范： （1）给水排水设计基本术语标准GBJ125-89； （2）给水排水构筑物施工及验收规范GBJ141-90； （3）给水排水管道工程施工及验收规范GB50268-97； （4）排水管道维护安全技术规程CJJ6-85； （5）供水管井设计、施工及验收规范CJJ10-86； （6）建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-98； （7）建筑与市政降水工程技术规范JGJ/T111-98； （8）埋地硬聚氯乙烯给水管道工程CECS17：2000； （9）建筑给水硬聚氯乙烯管道设计与施工验收规程CECS41：92； （10）水泵隔振技术规程CECS59：94； （11）管道工程结构常用术语CECS83：96； （12）建筑排水用硬聚氯乙烯螺旋管管道工程设计、施工及验收规程CECS94：97； （13）建筑给水铝塑复合管管道工程技术规程CECS105：2000； （14）给水排水工程混凝土构筑物CECS117：2000； （15）承插式管接头CJ/T110-2000； （16）铝塑复合管用卡套式铜制管接头CJ/T111-2000； （17）建筑用铜管管件（承插式）CJ/T117-2000； （18）微机控制变频调速给水设备JG/T3009-93； （19）隔膜式气压给水设备JG/T3010-94； （四）通风工程技术规范： （1）住宅厨房排烟道JG/T3028-95； （2）住宅厨房排风道JG/T3044-98； （五）电气工程技术规范： （1）通用用电设备配电设计规范GB50055-93； （2）建筑物防雷设计规范GB50057-94（公告24）2000版； （3）电气装置安装工程母线装置施工及验收规范GBJ149-90； （4）电气装置安装工程电气设备交接试验标准GB50150-91； （5）电气装置安装工程电缆线路施工及验收规范GBJ168-92； （6）电气装置安装工程接地装置施工及验收规范GB50169-92； （7）电气装置安装工程旋转电机施工及验收规范GB50170-92； （8）电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92； （9）电气装置安装工程低电器施工及验收规范GB50254-96； （10）电气装置安装工程电力变流设备施工及验收规范GB50255-96； （11）电气装置安装工程起重机电气装置施工及验收规范GB50256-96； （12）电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-96； （13）建筑用绝缘电工套管及配件JG3050-1998； （14）建筑与建筑群综合布线系统工程验收规范GB/T50312-2000； （六）工程质量验收： （1）混凝土强度检验评定标准GBJ107-87； （2）土方与爆破工程施工及验收规范GBJ201-83； （3）建筑地基与基础工程施工及质量验收规范GB50202-2002； （4）砌体工程施工及质量验收规范GB50203-2002； （5）混凝土结构工程施工质量验收规范GB50204-2002； （7）屋面工程质量验收规范GB50207-2002； （8）建筑地面工程施工质量验收规范GB50209-2002； （9）建筑装饰装修工程施工质量验收规范GB50210-2001； （10）建筑防腐蚀工程施工及验收规范GB50212-2002； （11）建筑防腐蚀工程质量检验评定标准GB50224-95； （12）建筑给水排水及采暖工程施工质量验收规范GB50242-2002； （13）通风与空调工程施工及验收规范GB50243-2002； （14）电气装置安装工程低电器施工及验收规范GB50254-96； （15）电气装置安装工程电力变流设备施工及验收规范GB50255-96； （16）电气装置安装工程电气照明装置施工及验收规范GB50259-96； （17）给水排水管道工程施工及验收规范GB50268-97； （18）建筑工程施工质量验收统一标准GB50300-2001； （19）建筑电气工程施工质量验收规范GB50303-2002； （20）普通混凝土用砂质量标准及检验方法JGJ52-92； （21）普通混凝土用碎石或卵石质量标准及检验方法JGJ53-92； （22）木质素磺酸钙减水剂在混凝土中使用的技术规定JGJ54-79； （23）普通混凝土配合比设计规程JGJ55-2000； （24）混凝土减水剂质量标准和试验方法JGJ56-84； （25）塑料门窗安装及验收规程JGJ103-96； 以及其他相应的国家施工及验收规范、质量检验评定标准。 1.2.5 已通过质量体系认证ISO9001质量保证标准建立的本公司质量体系文件，《质量手册》、《程序文件》、《作业指导书》。 1.2.6 经过对施工现场调查所获取的资料数据，并结合本公司类似工程积累的施工经验和科学成果。

合集下载

南湖紫荆街施工组织设计.doc

南湖紫荆街施工组织设计.doc

南湖紫荆街施工组织设计目录第一章编制综合说明第一节编制前述第二节编制依据第三节编制原则第四节执行标准与规范第二章工程招标建设概况第一节工程建设特点第二节工程设计特点第三章工程项目施工组织管理第一节组织管理机构及人员第二节组织管理机构运行机制第四章工程项目施工部署第一节施工目标第二节施工总体程序第三节施工区段划分第四节施工组织作业形式第五节施工采用新技术新工艺第六节施工准备工作第七节施工协调与配合第五章施工方案方法与技术工艺措施第一节施工测量第二节平基和路基土石方施工第三节排水管道及检查井雨水进水井施工第四节路边石路沿石树池框施工第五节车行道底基层及基层施工第六节车行道路沥青砼面层施工第七节人行道块砖面层施工第八节路灯电气埋管施工第六章冬夏雨季施工措施第七章工程进度计划及措施第一节施工工期及进度计划安排第二节工期进度保证措施第八章施工资源配备计划第一节施工劳动力配置计划第二节施工机械设备配置计划第三节施工周转用具及检测器具配置计划第四节施工材料配置计划第五节现场施工用水用电计划第九章施工总平面布置第一节施工总平面布置原则第二节施工总平面布置内容第三节施工总平面管理第十章工程质量管理体系及措施第十一章工程安全管理体系及措施第十二章工程文明施工环境保护管理体系及措施自贡市高新投资有限公司自贡市南湖生态城紫荆街施工组织设计第一章编制综合说明第一节编制前述一、工程意识自贡市高新投资有限公司为了加快自贡市南湖生态城基础设施道路建设，改善交通路网条件，提升南湖生态城区的城市形象，本次组织招标承包施工的自贡市南湖生态城紫荆街，是2011年自贡市城市基础设施建设的重点工程之一，市政府和业主非常重视，市民非常关心，一定要按期、优质建设好。

二、投标决策1. 本公司对该工程项目的招标施工建设极为重视，积极参与投标竞标，力争能中标承建，能为业主优质服好务，能为自贡市南湖生态城基础设施的建设作出贡献。

2. 如果业主和评标专家选择了本公司中标，本公司将不负重托，一定发挥公司的设备优势、技术优势、管理优势、能打硬仗的作风和传统，将该工程项目列为公司的重要施工项目，进行重点保证、精心组织、科学管理，以工程质量优、工期进度快、投资造价省、施工安全文明为总目标，圆满实现业主对工程建设的预期目标。

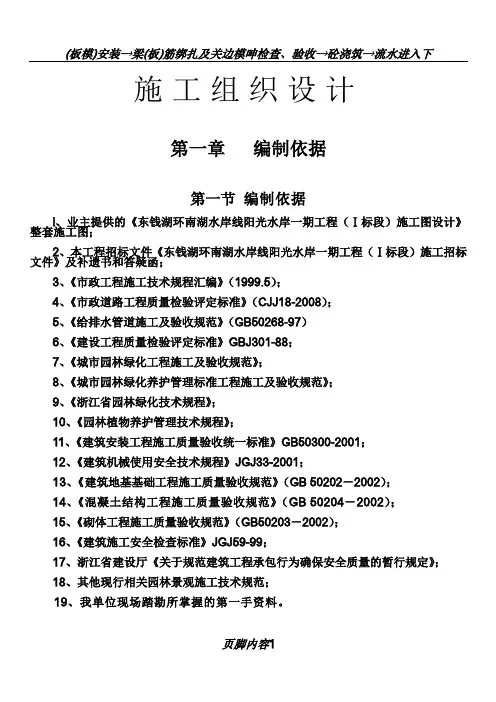

施工组织设计(东钱湖)

施工组织设计(东钱湖)

施工组织设计第一章编制依据第一节编制依据l、业主提供的《东钱湖环南湖水岸线阳光水岸一期工程（Ⅰ标段）施工图设计》整套施工图；2、本工程招标文件《东钱湖环南湖水岸线阳光水岸一期工程（Ⅰ标段）施工招标文件》及补遗书和答疑函；3、《市政工程施工技术规程汇编》（1999.5）；4、《市政道路工程质量检验评定标准》（CJJ18-2008）；5、《给排水管道施工及验收规范》（GB50268-97）6、《建设工程质量检验评定标准》GBJ301-88；7、《城市园林绿化工程施工及验收规范》；8、《城市园林绿化养护管理标准工程施工及验收规范》；9、《浙江省园林绿化技术规程》；10、《园林植物养护管理技术规程》；11、《建筑安装工程施工质量验收统一标准》GB50300-2001；12、《建筑机械使用安全技术规程》JGJ33-2001；13、《建筑地基基础工程施工质量验收规范》（GB 50202－2002）；14、《混凝土结构工程施工质量验收规范》（GB 50204－2002）；15、《砌体工程施工质量验收规范》（GB50203－2002）；16、《建筑施工安全检查标准》JGJ59-99；17、浙江省建设厅《关于规范建筑工程承包行为确保安全质量的暂行规定》；18、其他现行相关园林景观施工技术规范；19、我单位现场踏勘所掌握的第一手资料。

20、我公司以往施工经验以及单位技术和设备装备力量。

第二章工程概况第一节工程简介本工程东钱湖环南湖岸线阳光水岸一期项目位于东钱湖环湖岸线南部，东钱湖环南湖南路东侧，总用地面积244697平方米。

本工程一标段工程范围为E区及F区，具体由轴-B140至轴B560内容为管道、铺装、景观园林绿化、建筑、市政道路及排水、水电安装部分等工程内容。

E，F区域：以生态的保留为主，强调中心岛屿的湿生植物主题设计，保留原有荷花池，芦苇荡等现状景观特制，并将其景观特质夸大化，扩大其辐射范围，形成规模种植的生态效果。

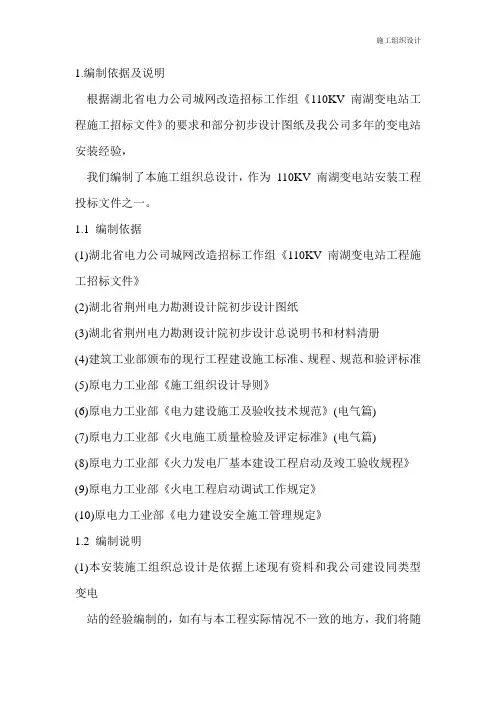

110KV 南湖变电站工程施工组织设计

110KV 南湖变电站工程施工组织设计

1.编制依据及说明根据湖北省电力公司城网改造招标工作组《110KV 南湖变电站工程施工招标文件》的要求和部分初步设计图纸及我公司多年的变电站安装经验，我们编制了本施工组织总设计，作为110KV 南湖变电站安装工程投标文件之一。

1.1 编制依据(1)湖北省电力公司城网改造招标工作组《110KV 南湖变电站工程施工招标文件》(2)湖北省荆州电力勘测设计院初步设计图纸(3)湖北省荆州电力勘测设计院初步设计总说明书和材料清册(4)建筑工业部颁布的现行工程建设施工标准、规程、规范和验评标准(5)原电力工业部《施工组织设计导则》(6)原电力工业部《电力建设施工及验收技术规范》(电气篇)(7)原电力工业部《火电施工质量检验及评定标准》(电气篇)(8)原电力工业部《火力发电厂基本建设工程启动及竣工验收规程》(9)原电力工业部《火电工程启动调试工作规定》(10)原电力工业部《电力建设安全施工管理规定》1.2 编制说明(1)本安装施工组织总设计是依据上述现有资料和我公司建设同类型变电站的经验编制的，如有与本工程实际情况不一致的地方，我们将随时对施工组织总设计进行修改和补充，以达到切实指导施工的目的。

(2)本安装施工组织总设计作为110KV 南湖变电站工程投标文件之一，与我公司编制的其它文件一起组成完整的投标文件。

2.工程概况与工作量2.1 工程概况(1)110KV 南湖变电站位于荆州市沙市区南湖路西侧，变电所总占地面积1830 平方米，建筑面积1329 平方米。

变压器室层高12.5M，110KV 配电室层高11M，总建筑高度16.6M。

结构采用框架结构，地震设防烈度为六度。

(2)本变电所110KV 采用外桥接线，110KV 出线4 回，本期完成3 回，两回110KV 线路保护均采用微机保护，10KV 出线规模终期20 回，本期12 回，主变压器容量终期2*40MW，本期40MW。

另有西区变间隔扩建出线间隔一个。

(3)本工程主变压器为SFZ-40000/110KV 国产节能型三相双卷有载调压变压器；110KV 母线断路器采用LW6-126C/3150 型手车式六氟化硫断路器；10KV 母线主变进线和分断断路器为VS1-10/3150A 真空手车开关；出线断路器为VS1-10/630A 真空手车开关。

凯乐国际城一期安全施工组织设计

凯乐国际城一期安全施工组织设计

目录第一章：编制说明一、一般说明二、编制依据（参考书目）第二章：工程概况第三章：目标管理一、目标的基本内容二、目标管理保证体系三、目标的具体实施四、目标的考核第四章：安全生产责任制和文明施工管理制度一、安全生产责任制二、安全生产检查制度三、安全生产教育制度四、安全生产奖罚制度五、门卫制度六、建筑工地生活区管理制度七、宿舍卫生管理制度八、治安综合管理制度九、食堂管理制度十、工地环境卫生制度十一、办公室管理制度十二、厕所卫生管理制度十三、厕所保洁制度十四、安全用电制度第五章：临时用电施工组织设计第六章：脚手架施工组织设计1脚手架安装、拆卸施工方案2脚手架的安全施工管理第七章：大型施工机械安全管理3塔吊的施工组织设计3.1塔吊施工方案3.2塔吊的使用3.3塔吊的验收检查维护4施工电梯4.1施工电梯施工方案4.2施工电梯安全管理和使用第八章：“三宝”的利用和“四口”的防护一、“三宝”的利用二、“四口”的防护第九章：施工机具和料具的管理5施工机具的检查6料具的管理第十章：场容场貌设置和管理第十一章：环境卫生一、防止水污染措施二、防噪声污染措施三、厕所卫生管理四、食堂及饮用水卫生制度第十二章：综合治理一、治安教育二、宿舍管理第十三章：消防施工组织设计7消防管理制度8施工现场消防设施第十四章：创文明工地的有关措施附件：施工总平面图第一章编制说明一、一般说明本安全组织设计是根据项目部所制定的目标和建设部及湖南省、长沙市及开神区有关标化管理、文明施工、综合治理、环境卫生、消防管理的具体要求编制而成，将作为凯乐国际城一期3#、5#、6#楼的工地管理大纲，以确保优质、高速、安全、文明地完成施工任务。

本组织设计的主要编制依据为凯乐国际城一期3#、5#、6#楼的施工图纸和总体平面布置，以及建设部和长沙市建委安全标化、文明施工、综合治理等有关文件资料和我公司安全生产手册、程序文件和安全规划。

但由于各方面的资料没有完全齐全及经验不足之处，在施工中难免会与工程实际不相符或未考虑周全之处，施工时将根据实际情况做些调整，补充新方案，使本设计进一步完善和充实。
