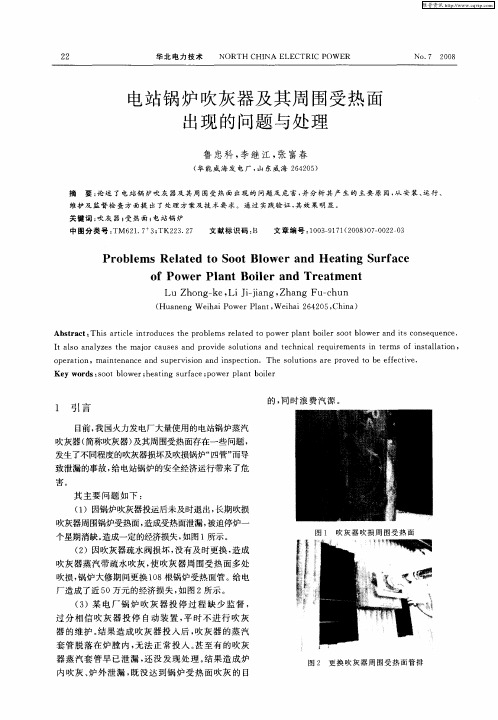

锅炉本体蒸汽吹灰器故障及常用处理方法发布时间：2023-04-03T07:19:12.754Z 来源：《科技潮》2023年2期作者：齐国君[导读] 锅炉本体蒸汽吹灰器主要是清除炉膛墙式受热面及烟道内的灰渣，用喷嘴喷射高温蒸汽，让灰渣在蒸汽作用下脱落，达到清除的目的。

吉林大唐长春第三热电厂吉林长春 130000摘要：锅炉本体蒸汽吹灰器主要是清除炉膛墙式受热面及烟道内的灰渣，用喷嘴喷射高温蒸汽，让灰渣在蒸汽作用下脱落，达到清除的目的。

在实际的运行中，蒸汽吹灰器由于长期在高温、多尘的环境下运转，且机械传动部件多，如果维护不及时，就容易发生一些故障，影响机组运行。

因此，需要加强对蒸汽吹灰器的检修，及时排除故障，确保其正常运行。

关键词：锅炉本体；蒸汽吹灰器；故障；处理方法1锅炉本体蒸汽吹灰器故障及常用处理方法1.1短式吹灰器短式吹灰器常见的故障及处理方法如下：一是卡涩问题。

卡涩问题主要体现在螺旋喷管方面。

短式吹灰器由于日常维护保养不当，其螺旋喷管会出现润滑不良的现象，在长时间使用的过程中，会出现螺旋喷管卡涩的问题，导致短式吹灰器出现故障，不利于吹灰工作的顺利开展。

针对这种问题，可以加强对螺旋喷管的日常润滑工作，在进行锅炉内部构造日常维修的过程中，应当做好内壁灰渣的清除工作，并利用细砂纸进行链轮的打磨光滑，并定期进行润滑剂的加入，提高螺旋喷管的润滑度，降低卡涩问题的出现。

如果轮滑内壁出现磨损严重的情况，应当及时进行轮滑组件的更换，以保证螺旋喷管的正常运行。

二是电机安装台板变形问题。

短式吹灰器会由于内部螺旋喷管与轮盘轴承运转不良的故障，出现电机安装台板变形的问题，台板变形后，导致链条的脱落、滑齿等问题，从而出现螺旋喷管进退两难的现象。

针对这种问题，可以做好螺旋喷管与其他设备之间的定期故障排除工作，保证电机台板的平稳，避免台板出现变形的问题，从而保证螺旋喷管的正常运作，一旦在故障排除中，发现台版出现变形严重的情况，要及时进行台板的更换。

大唐宁德电厂600MW超临界锅炉吹灰程控系统使用说明书型号： PSC - III图号： SC04172KZSM编制：韩春晖校对：审核：上海克莱德贝尔格曼机械有限公司2006/3/26目录1.概述1.1 操作维护安全重要提示1.2锅炉要求1.3被控系统1.4控制系统1.5 操作画面说明2.系统的工作原理及流程3.系统操作3.1系统的通电与断电3.2操作方式及切换4.故障处理5.安装调试须知6.日常维护1.概述本控制系统是由中外合资企业上海克莱德贝尔格曼机械有限公司开发设计,适用于600MW超临界机组锅炉，能够完成对安装在锅炉本体和空气预热器上的所有吹灰器及吹灰蒸汽管路的控制和监视，可以减轻运行人员劳动强度，更好的保护运行设备，提高锅炉的运行效率。

1.1 操作维护安全重要提示1.1.1 报警处理要及时，由于吹灰系统运行时，吹灰器在锅炉内工作，所以当发生吹灰器卡在炉内时间过长，不但吹灰器枪管会被烧毁，而且由于吹灰器枪管被卡在炉体内不再能转动，蒸汽会始终吹一个方向的炉壁，时间久了，将会将该出炉壁吹爆管，引起爆管停炉的重大事故。

所以，系统发生报警故障时要及时处理，以免因小失大。

1.1.2 关于巡检的重要性，我公司吹灰器的本体进汽阀吹灰器离开原位靠机械结构打开，如果机械结构失灵阀门打不开，则虽然吹灰器在运行，但吹灰器根本不会进行吹灰，如果在点炉阶段，可能会对空预器造成损坏。

巡检的内容主要包括：未启动吹灰器是否在原位，空气阀是否会正常打开，详细的内容请见随吹灰器本体提供的各种吹灰器安装运行相应机械手册。

1.1.3 关于吹灰系统报警的重要建议，由于吹灰系统工作时间很长（全部运行时长可达8-10小时），操作者很难自始至终监控，除了要经常监控运行画面，为能使操作者及时发现吹灰系统故障报警，以便及时处理故障，建议吹灰系统报警除了在DCS上，还要在非常醒目的位置设置吹灰系统报警信号。

1.1.4 关于吹灰系统操作运行的必要工具提醒，各种吹灰器出厂时都随机携带了吹灰器摇柄，这些吹灰器摇柄应至少放在集控室一套，以便发生吹灰器卡涩故障时可以及时处理。

电厂锅炉吹灰蒸汽疏水回收方案研究摘要：锅炉吹灰蒸汽疏水回收，既能回收水资源和热能，又能避免对环境的热污染。

本文以某工程为例，列举几种吹灰蒸汽疏水回收方式并进行技术和经济性比较，得出结论，吹灰蒸汽疏水至凝气器方案能够回收水资源，但是并不能回收疏水的热量。

疏水至除氧器方案在回收工质的同时，也能回收一部分热量。

关键词：吹灰蒸汽疏水+，水资源、热量、除氧器、凝汽器引言锅炉发电机组常配备蒸汽吹灰器，汽源通常来自屏式过热器出口，再热器入口等。

蒸汽压力一般在16-30 MPa区间不等，蒸汽温度在350-450℃。

机组正常情况下每天吹灰2-3次，由于吹灰系统管线比较长，为了减少管线的振动和热冲击，每次吹灰前必须进行暖管，需要进行10分钟以上的疏水，一般疏水经过冷却后直接排至下雨水管，不进行回收，这既会造成热污染，又造成水资源和热能的浪费。

所以对吹灰蒸汽疏水回收非常有意义。

以热带地区某工程为例，蒸汽来自屏式过热器出口，蒸汽参数约26MPa、温度约520℃,经减压站出口蒸汽压力下降至约3.5MPa、温度约380℃，锅炉厂推荐吹灰器吹扫时蒸汽设定压力为不低于2.5MPa。

疏水阀依据温度控制，推荐疏水温度230℃（对应饱和水压力为2.7MPa.g）。

根据以上参数暂定吹灰器疏水为230℃的饱和水，吹灰蒸汽疏水方式的设计、回收热量的计算等均以此为根据。

1.吹灰蒸汽疏水回收方式疏水回收有多种方式，有疏水回收至凝汽器、采暖加热站、5号低加、除氧器等方式。

（1）疏水回收至凝汽器吹灰蒸汽疏水经大气式扩容器后由集水箱、启动疏水泵进入凝汽器。

优点是:系统简单，不用改造，利用集水箱至凝汽器的管路即可实现。

该回收方式缺点是只能回收工质并不能回收热量。

该方式是目前国内机组的常用吹灰蒸汽疏水回收方式。

（2）回收至采暖加热站厂区采暖加热站的汽侧压力约为0.3~0.4MPa,吹灰蒸汽疏水可以不经大气式扩容器，经减压阀后进入采暖加热站汽侧回收热量。

锅炉本体蒸汽吹灰器故障及常用处理方法发布时间：2022-09-15T09:36:11.437Z 来源：《福光技术》2022年19期作者：王梓骁[导读] 目前电站锅炉安装使用数量最多的吹灰设备是蒸汽吹灰器，由于结构和介质的复杂特点，加上高温环境的影响，蒸汽吹灰器设备制造质量和安装质量要求极高。

锅炉本体蒸汽吹灰器是进行锅炉内部烟道及受热面积灰尘清理的重要方式，以降低锅炉工作中的能源消耗。

大唐长山热电厂吉林松原 131109摘要：目前电站锅炉安装使用数量最多的吹灰设备是蒸汽吹灰器，由于结构和介质的复杂特点，加上高温环境的影响，蒸汽吹灰器设备制造质量和安装质量要求极高。

锅炉本体蒸汽吹灰器是进行锅炉内部烟道及受热面积灰尘清理的重要方式，以降低锅炉工作中的能源消耗。

由于锅炉本体蒸汽吹灰器具有部件多的特点，如果没有做好日常维护与故障检修工作，很容易出现故障，导致蒸汽吹灰器出现运行问题，从而降低锅炉的使用寿命。

本文主要浅析锅炉本体蒸汽吹灰器常见故障，并提出相应的处理方法，希望为蒸汽吹灰器的故障检修工作，提供一定的参考建议。

关键词：锅炉本体；蒸汽吹灰器；故障；常用处理方法1 锅炉及蒸汽吹灰器参数与运行余热锅炉内沿着烟气流动方向依次布置：一级蒸发器高温过热器、中温过热器、低温过热器、二级蒸发器以及省煤器。

在过热器之间设计两级减温水，来调节中温过热器和高温过热器进口汽温。

发生爆管事故的区域主要集中在中温过热器。

高温过热器和中温过热器在焚烧炉及余热锅炉中布置见图 1。

图 1 中也表示出管束测厚位置在高度上分布，分别为离顶棚 1750mm、 3100mm 和 4300mm。

过热器区域的蒸汽吹灰器采用长伸缩式，吹扫蒸汽取至主蒸汽管道，布置位置有2层，分别位于离顶棚 1750mm 和 4500mm。

频繁发生爆管事故期间，蒸汽吹灰器运行频次为 1 天3 次，经减压站减压后通过吹灰器时，表压为 1.5MPa 左右。

蒸汽管路为 DN65，疏水管为 DN32，疏水流向定排扩容器。

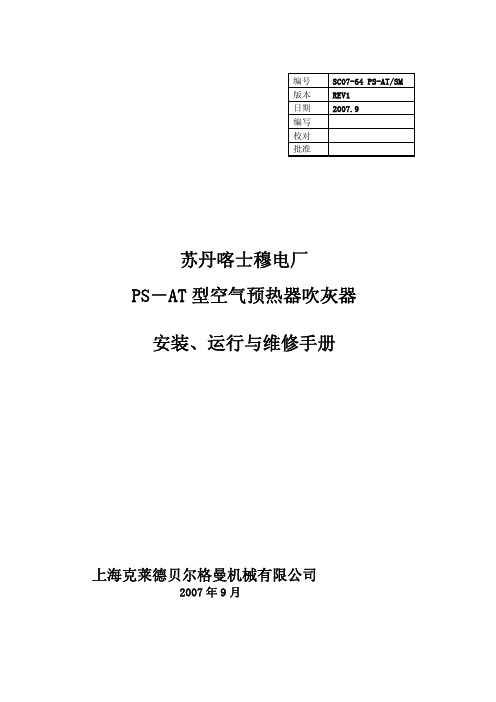

编号 SC07-64 PS-AT/SM版本 REV1日期 2007.9编写校对批准苏丹喀士穆电厂PS－AT型空气预热器吹灰器安装、运行与维修手册上海克莱德贝尔格曼机械有限公司2007年9月目录一. 前言二. 吹灰器简介及主要参数三. 吹灰器的维护和保养四. 主要部件介绍五. 吹灰器的安装六. 吹灰器的调试七. 吹灰器的运行八. 吹灰器的控制九. 吹灰器典型图一.前 言本公司生产的空气预热器吹灰器是按照正常工况条件下，采用严格的技术要求和公差控制来设计、制造的，保证吹灰器能可靠、有效地运行。

通过采用本说明书所介绍的方法对吹灰器进行定期检查和维修，定期润滑和更换密封填料能保证吹灰器处于最佳工作性能和保持工作寿命。

当吹灰器运行时，可以同时参照本说明书和所提供的组件图。

如遇到本说明书没有涉及到的任何技术问题，可按下面的地址进行联系：中国上海 杨树浦路2200号 上海克莱德贝尔格曼机械有限公司电话：0086－021－65396385传真：0086－021－65661886备件：我们通过精密制造来保证提供的备件具有完全互换性。

当需要备件时，请列出合同号以及相应的组件名称，我公司将及时为你服务。

二.吹灰器简介及主要参数本公司生产的PS-AT型回转式空气预热器吹灰器主要用于清洁回转式空气预热器热交换面。

其吹扫能力大于固定多喷嘴式吹灰器,并能克服因预热器转动产生的吹扫区域不均匀及其它设计问题.本吹灰器的动作原理为前进直动式后退为间歇式,前进至停返回位置后装有多个喷嘴的吹灰喷嘴管从预热器中心向后移动至预热器外侧作逐步吹扫,吹灰管每退一步,即中止移动,对热交换面作一次或多次环状吹扫,可使每个区域得到有效吹扫.本吹灰器主要有大梁、齿轮箱、行走箱、吹灰外管、喷嘴管、阀门、开阀机构、前部托轮组及炉墙接口箱等组成。

用户：苏丹喀士穆电厂合同号：SC07-64技术参数:吹灰器数量: 2台/每炉吹灰器喷嘴数量: 4只吹灰器行程: T= 690 mm步进距离: 每步36 mm步进次数: 20次每步停留吹扫时间: 40 sec吹灰器总工作时间: 848sec（可视吹扫效果调整）吹灰器吹扫介质: 蒸汽蒸汽工作压力: 1.5 Mpa；蒸汽温度: 300~350 °C；耗量：60kg/min电动机:功率 0.55kw转速 1400r/min电源 380V 3Ph 50HZ三. 吹灰器的维护和保养吹灰器在正常使用状态下,应经常做好维护和保养工作.对吹灰器的大梁轨道,由于锅炉房大量积灰,吹灰器行走箱的轨道要用压缩空气进行吹扫,特别是在锅炉检修之后或类似情况.对吹灰器大梁内的齿条,应根据被污染的程度,对齿条在规定间隔(大约1年)内进行清理和润滑,同时对齿轮和齿条的磨损情况进行检查.对吹灰器的齿轮箱,出厂时已加注长效综合润滑剂.在运行5年之后,建议对齿轮进行彻底清洗并重新加注润滑油.对吹灰管应定期检查是否有热变形和可能因腐蚀引起损坏,喷头应另行检查是否有热冲击裂纹和起皮.在停炉期间还应清洗内管,这时要注意内管是否有表面损坏、腐蚀和磨损.对吹灰器蒸汽阀,在出厂前已检验过本体气密性.如有阀门漏气迹象就必须检查阀座和阀瓣,必要时进行研磨.四.主要部件介绍1. 大梁大梁由工字钢梁组成，用作机箱行走的导轨。

吹灰器基础知识链接：www.china-nengyuan.com/tech/36694.html

吹灰器基础知识 众所周知，在锅炉运行中采用吹灰器对受热面进行定期吹扫，能减少附着于其上的结渣、积灰，控制烟气污染，从而提高锅炉效率和降低辅机电耗，是实现工业节能减排指标的重要突破口。

吹灰器作为保持锅炉受热面清洁、提高传热效果、降低排烟温度、保障安全经济运行的设备，其重要性已越来越受到重视。但是关于吹灰器的知识你有足够的了解和认识吗?本帖将每天更新一个关于吹灰器的知识问答，供大家一起讨论、学习，欢迎大家积极参与!

问：火电厂现在用的都有哪些吹灰方式? 答：电厂常用的吹灰方式有蒸汽吹灰器，声波吹灰器、脉冲(激波)吹灰器、压缩空气吹灰等等;宽泛的讲，还可以算上水力除灰和机械振打等。

其中电厂所采用的吹灰器 90%以上是蒸汽吹灰，在 300MW 以上的大机组上几 乎达到100%;传统的声波吹灰方式整体只占很小的比重，但在小机组上也能占到半壁江山;激波吹灰器在小部分机组的空预器、尾部烟道等有加装应用。

问：请介绍传统吹灰器的发展历程? 答：蒸汽吹灰器出现在 20 世纪初的英法等国家的大型锅炉上使用，现有戴蒙德和克莱德两个主流合资品牌，国内厂家先后出现过多家都是由于技术、质量 等问题没有得到业内专家的认可。

声波吹灰器起源于西方本世纪六十年代，八十年代传入我国，国外以美国 GE、瑞典科康两个品牌的膜片声波吹灰器在国内有一定的销售市场。国产品牌厂 家多达十多个，主要是以中科院声学所开发研制出来的旋笛声波吹灰器为主，形成以多名专家教授与不同厂家合作，从而形成不同的品牌，主要分布在北京、江苏、河南、湖北等省。传统声波吹灰器在九十年代曾经在电厂兴盛一时，后由于 发电机组越建越大，而声波吹灰器的声功率却没有多大的变化。其低运行成本和安全可靠都被电厂所接受，但是它的效果也令电厂产生了有恨铁不成钢的感叹!

问：火电厂对当前主要使用的蒸汽吹灰器的“爱恨交加”为哪般? 答：火电厂的吹灰方式，几十年来国内一直被蒸汽吹灰器所垄断，但事实上蒸汽吹灰本身也存在很多问题，电厂人员对其是又爱又恨。
