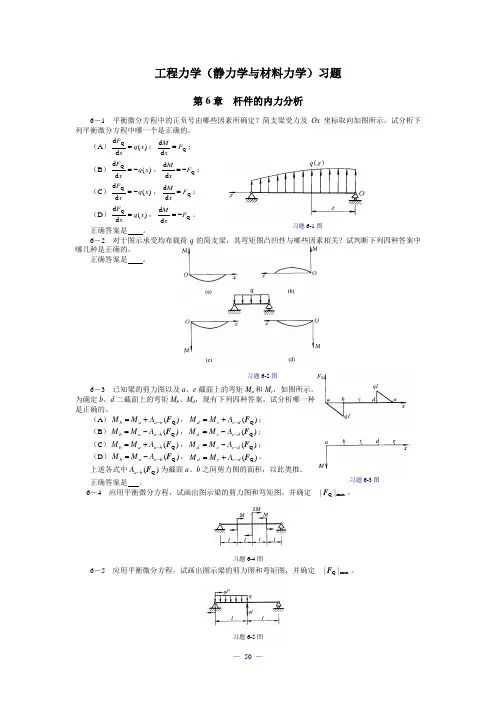

习题6-1图习题6-2图习题6-3图 工程力学（静力学与材料力学）习题第6章 杆件的内力分析6－1 平衡微分方程中的正负号由哪些因素所确定？简支梁受力及Ox 坐标取向如图所示。
试分析下列平衡微分方程中哪一个是正确的。
（A ）)(d d Q x q x F =；Q d d F x M=； （B ）)(d d Q x q x F -=，Q d d F x M-=； （C ）)(d d Q x q x F -=，Q d d F x M=； （D ）)(d d Q x q x F =，Q d d F xM-=。
正确答案是 。
6－2 对于图示承受均布载荷q 的简支梁，其弯矩图凸凹性与哪些因素相关？试判断下列四种答案中哪几种是正确的。
正确答案是 。
6－3 已知梁的剪力图以及a 、e 截面上的弯矩M a 和M e ，如图所示。
为确定b 、d 二截面上的弯矩M b 、M d ，现有下列四种答案，试分析哪一种是正确的。
（A ）)(Q F b a a b A M M -+=，)(Q F d e e d A M M -+=； （B ）)(Q F b a a b A M M --=，)(Q F d e e d A M M --=； （C ）)(Q F b a a b A M M -+=，)(Q F d e e d A M M --=； （D ）)(Q F b a a b A M M --=，)(Q F d e e d A M M -+=。
上述各式中)(Q F b a A -为截面a 、b 之间剪力图的面积，以此类推。
正确答案是 。
6－4 应用平衡微分方程，试画出图示梁的剪力图和弯矩图，并确定 max Q ||F 。
习题6-4图6－5 应用平衡微分方程，试画出图示梁的剪力图和弯矩图，并确定 max Q ||F 。
习题6-5图6－6 应用平衡微分方程，试画出图示梁的剪力图和弯矩图，并确定 max Q ||F 。
习题6-6图6－7 应用平衡微分方程，试画出图示梁的剪力图和弯矩图，并确定 max Q ||F 。
工程力学,练习题a答案详解在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.如图所示的平面汇交力系中，F1=4kN，F2，F3=5kN，则该力系在两个坐标轴上的投影为 11B. X=, Y=02A.X=D. X=- 12.如图所示，刚架在C点受水平力P作用，则支座A的约束反力NA的方向应A.沿水平方向B.沿铅垂方向C.沿AD连线D.沿BC连线3.如图所示，边长a=20cm的正方形匀质薄板挖去边长b=10cm的正方形，y轴是薄板对称轴，则其重心的y坐标等于2A.yC=11cmB.yC=10cm1C.yC=cmD.yC=5cm4.如图所示，边长为a的正方体的棱边AB和CD上作用着大小均为F的两个方向相反的力，则二力对x、y、z三轴之矩大小为A.mx=0，my=Fa，mz=0B.mx=0，my=0，mz=0C. mx=Fa，my=0，mz=0D. mx=Fa，my=Fa，mz=Fa5.图示长度为l的等截面圆杆在外力偶矩m作用下的弹性变形能为U，当杆长为2l其它条件不变时，杆内的弹性变形能为A.16UB.8UC.4UD.2U6.图示结构为A.静定结构B.一次超静定结构C.二次超静定结构D.三次超静定结构7.工程上，通常脆性材料的延伸率为A.? C. ? 8.如图，若截面图形的z轴过形心，则该图形对z轴的A.静矩不为零，惯性矩为零B.静矩和惯性矩均为零C.静矩和惯性矩均不为零D.静矩为零，惯性矩不为零9.图示结构，用积分法计算AB梁的位移时，梁的边界条件为A.yA≠0 yB=0B.yA≠0 yB≠0C.yA=0 yB≠0D.yA=0 yB=010.图示为材料和尺寸相同的两个杆件，它们受到高度分别为h和2办的重量Q的自由落体的冲击，杆1的动荷系数Kd1和杆2的动荷系数Kd2应为A.Kd2>Kd1B.Kd1=1C.Kd2=1D.Kd2 二、填空题请在每小题的空格中填上正确答案。

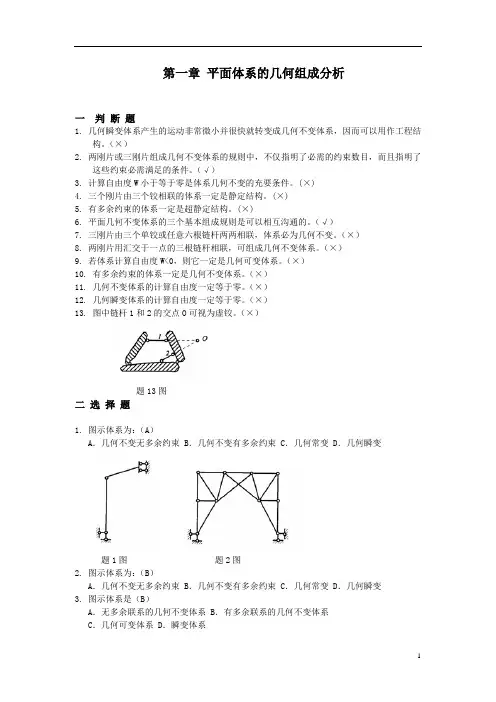

第一章平面体系的几何组成分析一判断题1. 几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。
（×）2. 两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必需满足的条件。
（√）3. 计算自由度W小于等于零是体系几何不变的充要条件。
(×)4. 三个刚片由三个铰相联的体系一定是静定结构。
(×)5. 有多余约束的体系一定是超静定结构。
(×)6. 平面几何不变体系的三个基本组成规则是可以相互沟通的。
（√）7. 三刚片由三个单铰或任意六根链杆两两相联，体系必为几何不变。
（×）8. 两刚片用汇交于一点的三根链杆相联，可组成几何不变体系。
（×）9. 若体系计算自由度W<0，则它一定是几何可变体系。
（×）10. 有多余约束的体系一定是几何不变体系。
（×）11. 几何不变体系的计算自由度一定等于零。
（×）12. 几何瞬变体系的计算自由度一定等于零。
（×）13. 图中链杆1和2的交点O可视为虚铰。
（×）题13图二选择题1. 图示体系为：（A）A．几何不变无多余约束 B．几何不变有多余约束 C．几何常变 D．几何瞬变题1图题2图2. 图示体系为：（B）A．几何不变无多余约束 B．几何不变有多余约束 C．几何常变 D．几何瞬变3. 图示体系是（B）A．无多余联系的几何不变体系 B．有多余联系的几何不变体系C．几何可变体系 D．瞬变体系题3图4. 图示体系的几何组成为（B）A．几何不变无多余约束 B．几何不变有多余约束 C．瞬变体系 D．可变体系题4图5. 图示平面体系的几何组成为(C)A.几何不变无多余约束B.几何不变有多余约束C.瞬变体系D.几何可变体系题5图6. 图示体系为(A)A.几何不变,无多余约束B.几何不变,有多余约束C.几何常变D.几何瞬变题6图题7图7. 图示体系为(D)A.几何不变,无多余约束B.几何不变,有多余约束C.几何常变D.几何瞬变8. 图示平面体系的几何组成性质是（A）A．几何不变且无多余联系的 B．几何不变且有多余联系的C．几何可变的 D．瞬变的题8图9. 图示体系的几何组成为（D）A．几何不变，无多余联系 B．几何不变，有多余联系C．瞬变 D．常变题9图题10图10. 图示平面体系的几何组成性质是（C）A．几何不变，且无多余联系 B．几何不变，且有多余联系C．几何可变 D．瞬变11. 联结三个刚片的铰结点，相当的约束个数为（C）A．2个 B．3个 C．4个 D．5个12. 图示体系内部几何组成分析的正确结论是（D）A．几何不变，且有两个多余联系 B．几何不变，且有一个多余联系C．几何不变，且无多余联系 D．几何瞬变体系题12图13. 三个刚片用三个铰两两相互联结而成的体系是（D）A．几何不变 B．几何常变C．几何瞬变 D．几何不变几何常变或几何瞬变14. 两个刚片用三根链杆联结而成的体系是（D）A．几何常变 B．几何不变C．几何瞬变 D．几何不边或几何常变或几何瞬变三填充题1. 图示体系的几何组成分析的结论是几何不变且无多余约束。
