螺杆式压缩机的结构及工作原理

  • 格式：doc
  • 大小：148.50 KB
  • 文档页数：10

螺杆式压缩机的结构及工作原理 一、螺杆式压缩机结构 一对相互啮合的螺旋形转子平行地安置在‚∞‛型的气缸中，通常把凸形齿的转子，称为阳转子或阳螺杆；把凹形齿的转子，称为阴转子或阴螺杆。一般情况下齿数比为4:6，也有其他齿数比的螺杆机如：5:7、3:4等但较为少见。因为从刚度和面积利用系数方面考虑，4:6较为适中。需要特别指出的是阳转子的齿数一定要少于阴转子的齿数，而且阳转子为主动转子。另外，螺杆压缩机的转子也可以看作是罗茨风机转子扭转了一个螺旋角且变为多齿后形成的。螺杆压缩机机体为了冷却，通常把机壳做成夹套式通入冷却水，小型转子做成整体式、中大型做成中空型、一般通入冷却油。

二、螺杆压缩机通常分为干式和湿式两大类 干式主要用于工艺气体压缩；湿式主要用于空气、制冷气体。由于两转子的齿数比不为1，所以两转子的反向旋转是异步的，阳螺杆的某一齿形与阴螺杆的多个齿形向啮合，如4:6的齿数比就有如下啮合关系： 1-1、2-2、3-3、4-4、1-5、2-6、3-1、4-2、1-3、2-4、3-5、4-6 湿式(喷油)一般靠阳螺杆直接带动阴螺杆,不设同步齿轮. 干式,是靠同步齿轮来完成,阳螺杆、阴螺杆有间隙,间隙是靠调整同步齿轮来完成.正常同步齿轮,阳转子是整体，阴转子由三片组成，分别为：轮凸、轮缘、侧齿轮。组成如图: 三、螺杆压缩机工作原理 1.吸气过程：初时气体经吸气孔口分别进入阴阳螺杆的齿间容积，随着转子的回转，这两个齿间容积各自不断扩大。当这两个容积达到最大值时，齿间容积与吸气孔口断开，吸气过程结束，需要指出的是，此时，阴阳螺杆的齿间容积彼此来连通。 2.压缩过程 ：转子继续回转，在阴阳螺杆齿间容积连通之前阳螺杆齿间容积中气体受阴螺杆齿的侵入气进行压缩。经某一转角后，阴阳螺杆齿间容积连通。（今后将此连通的阴阳螺杆齿间容积称作齿间容积对）。呈‘V’字型齿间容积时，因齿的互相挤入，其容积值逐渐减少，实现气体压缩过程，直到该齿间容积对与排气孔口相连通时为止。 3.排气过程：在齿间容积对与排气孔口连通后，排气过程即行开始，由于转子回转时容积的不断缩小，将压缩后具有一定压力的气体送至排气接管，此过程一直延续到该容积对达最小值为止。

四、螺杆式压缩机的分类： 固定式压缩机

空气压缩机

移动式压缩机 喷油压缩机 工艺压缩机 开启式压缩机

制冷压缩机 半封闭式压缩机 螺杆压缩机 全封闭式压缩机 干式空气压缩机

无油压缩机 喷水压缩机 螺杆制冷压缩机机组 概述：制冷循环的突出特点是从低于环境介质温度的物体中取出热量，并转移到环境介质中去，完成这一转移过程，通常采用各种制冷装置，螺杆压缩机组就是这种装置中最重要的组成部分。 第一节 螺杆制冷压缩机机组的组成 螺杆制冷装置由螺杆式制冷机组、冷凝器、节流阀及蒸发器这四大基本部分组成，并通过管路将其连接在一起，构成一个密封的制冷系统。这里介绍单级螺杆机制冷压缩机机组的构成，它包括单级螺杆机制冷压缩机、油路系统（包括油分离器油冷却器油泵油精过滤器油粗过滤器油压调节阀及管路），气路系统（包括吸气过滤器吸气截止阀吸气止回阀排气止回阀及排气止回阀）和机旁操作台。 第二节 螺杆制冷压缩机工作原理 螺杆制冷压缩机是回转容积式压缩机，它和活塞制冷压缩机相似， 也是靠进入机器后气体体积的缩小使单位体积的气体分子密度急剧增加而使气体状态制冷剂的压力升高。 在螺杆制冷压缩机机体内有8字型的内腔，其中装有两个相互啮合的转子（阳转子和阴转子），当两转子转动时，因二转子的齿部插入到对方的齿槽内随着转子的旋转插入长度越来越大时，使气体槽的容积越来越小，从而达到压缩气体制冷剂的目的。 第三节螺杆制冷压缩机油路系统 本螺杆制冷压缩机所配用压缩机是喷油螺杆制冷压缩机，向压缩机喷入润滑油量约为压缩机理论排气量的0.5%-1%，此润滑油在机器内起润滑冷却、密封及消音作用。 螺杆制冷压缩机油路系统由油分离器油冷却器油泵油粗过滤器油精过滤器油压调节阀组成，它们之间通过管路连接在一起。 第四节 螺杆制冷压缩机机组主要技术数据

第五节 螺杆制冷压缩机正常装配间隙 JZKA125C JZKA16 JZKA20C LG20CAB650 转子公称直径(mm) 125 160 200 200 转速（r/min） 2960 理论排量（m3/h） 263 552 1068 1154 压缩机旋转方向（自驱动端看） 顺时针

配用电机功率（KW）标准工况/空闲工况 55/65 100/125 200/250 220/280

制冷调节范围（%） 10-100 吸气管直径（mm） 100 100 150 150

排气管直径(mm) 65 80 125 125 油冷却器进入温度（水）°C ≤32

油冷却器水耗量 5-12 10-15 15-25 20-30

油泵 排量 80 120 120 187 电机功率 2.2 3 3 3

首次加油量 150 200 250 300 噪音 ≤86 ≤89 ≤92 ≤92 机组重量 2100 2734 4350 5930

型号 数据

项目 JZKA12.5C JZKF12.5C JZKA16 JZKF216 JZKA20C JZKF220C LG20CAB650 LG20F2B620 阳转子外圆与机体孔间的间隙 0.055 0.079 0.08 0.10 0.09 0.125 0.07 0.108

阴转子外圆与机体孔间的间隙 0.0775 0.10 0.08 0.10 0.09 0.125 0.07 0.108

转子排气端与排气端座的间隙 0.04 0.06 0.08 0.10 0.09 0.11 0.08 0.10

转子吸气端与吸气端座的间隙 0.276 0.388 0.30 0.40 0.38 0.406 0.40 0.50

主轴径与主轴承孔间的间隙 0.025 0.0415 0.03 0.046 0.04 0.0525 0.0325 0.0475

主轴承外圆与吸气、排气端座间隙 0.03 0.05 0.016 0.016 0.032 0.032 0.032 0.032

平衡活塞与平衡套间隙 0.03 0.05 0.036 0.065 0.03 0.086 0.036 0.06 滑阀与滑阀座孔的间隙 0.04 0.08 0.018 0.031 0.04 0.084 0.0215 0.043 油活塞与油缸间的间隙 0.06 0.09 0.06 0.13 0.048 0.084 0.05 0.10 阴阳转子的啮合间隙 0.04 0.08 0.08 0.10 0.09 0.11 0.08 0.10

滚动轴承

型号 内容 项目 第一节 滚动轴承装置设计

确定一个滚动轴承结构时首先要考虑的是轴承有长的工作寿命、高可靠性和经济性。为了达到这个目标，设计工程师应详细地列出影响轴承的因素和必须满足的要求。设计时不仅应正确地选定轴承类型、轴承结构和轴承配置，而且必须考虑轴承周围的组成部件即轴承座、紧固件、密封，特别是润滑，所有这些因素都应列入必须考虑的影响因素。 设计轴承装置时，一般都按照以下步骤：首先要对所有影响因素进行尽可能准确的分析。然后选择轴承类型、配置和尺寸，并且考虑其它方案的可能性，之后设计图上就有了一个完整的轴承配置方案，即选定了轴承的技术数据（主要尺寸、公差、轴承间隙、保持架、轴承代号）、相关组件（配合、固定、密封）和润滑，还应考虑轴承的安装和维护。 作为一般的配合轴承公差等级可选择： 轴 孔 球轴承 J5-k5 H7-J7 滚子轴承 k5-m5 H7-M7

第二节 轴承游隙 轴承游隙是一个轴承套圈对于另一个套在径向（径向游隙）或轴向（轴向游隙）由一个极限位置到另一个极限位置之间可以移动的距离，在有些类型的轴承中，轴向游隙和径向游隙之间有一定的关联，轴承在安装前的游隙与安装后在一定工作温度下的游隙（工作游隙）是有所不同的，为使轴向定位准确，应使工作游隙尽可能小。如果轴承套圈与轴或孔间是过盈配合，那么安装后径向游隙与安装前相比有所减少，因此安装前的游隙必须大于工作游隙，此外多数情况下，工作时轴承内圈温度高于外圈这会引起径向游隙的进一步减小。特殊的安装和工作条件，如内外圈均为过盈配合或轴承内外圈之间温差＞10K，需要有更多的径向游隙组，应借助配合条件选取合适的轴承间隙组。 C2径向游隙小于普通游隙（CN） C3径向游隙大于普通游隙（CN） C4径向游隙大于C3组 深沟球径向游隙 公称内径(mm) 游隙组()

40-50 80-100 180-200

C2 1-11 1-15 2-30 CN 6-23 12-36 25-71 C3 18-36 30-58 63-117 C4 30-51 61-97 107-163

四点接触球轴承轴向游隙 公称内径 游隙组 40-60 100-140 220-260

C2 40-90 70-140 120-200 CN 80-130 120-180 180-240 C3 120-170 160-220 220-300 C4 单列和双列圆柱滚子轴承的径向游隙 公称内径 游隙组 40-50mm 80-100mm 180-200mm

C2 5-35μm 15-50μm 35-90μm CN 30-60μm 50-85μm 90-145μm C3 50-80μm 75-110μm 140-195μm C4 70-100μm 105-140μm 195-250μm

第二节 轴承类型及后缀说明 深沟球轴承 6220 2ZR 后缀 M 机加工黄铜保持架 钢球引导 2RS 2RSR 双面带密封圈 W203R 不锈钢轴承 2Z 2ZR 双面带防尘盖

单列角接触球轴承 轴承代号 7220BTVP 后缀 B 修改过的内部结构 MP机加工窗式黄铜保持架 TVP 玻璃纤维增强尼龙保持架 UA 成对安装轴承的通用结构设计O型或X型布置的小轴向游隙轴承组 UO 成对安装轴承的通用结构设计O型或X型布置的零游隙轴承组

双列角接触球轴承 轴承代号 3220M 后缀 B修改的内部结构 DA 双半内圈 M 机加工黄铜实体保持架、钢球引导 MA 机加工黄铜实体保持架，外圈引导 2RSR 双面带密封圈 TVH 衔扭接头式模制玻璃纤维增强聚酰胺保持架，钢球引导 TVP 窗式实体玻璃纤维增强聚酰胺保持架，钢球引导 2ZR 双面带防尘盖 主轴轴承 普通结构 轴承代号 BJ1920CTP4S VL

合集下载

螺杆式空气压缩机结构原理

螺杆式空气压缩机结构原理

• 空气压缩机产生的压缩气体通过管道进入储气筒 （风包），7台风包通过管道与总管路相连，通过 总管路将压缩气体输送至井下。
• 管路上安装有安全阀、释压阀。
EAS-150螺杆式空压机的铭牌
台湾捷豹 普通螺杆式空压机风冷系列 EAS-150
技术特征卡
• 一、螺杆式空压机 • 型号： 1-4号机：EAS—150 • 5-7号机：EAS150B/8 • 额定排气量 ：19m3/min • 额定排气压力 0.8Mpa • 转速：2960r/min • 冷却方式：风冷 • 吸气管内径：200mm • 排气管内径：200mm • 安全装置种类：安全阀、释压阀 • 保护型式：传感器 • 控制方式：PLC • 消声滤尘器型式：油浸网式 • 投入使用日期： • 1、2号机：2007.2 3、4号机：2007.1 • 5号机：2008.1 6、7号机2009.11 • 厦门东亚机械有限公司
储油桶
• 作用：通过管道与主机相连，为机组提 供润滑油
• 添加螺杆式空压机专用润滑油，停机时 液面在标志线上部，运行时在标志线范 围内
• 内部有油过滤器、油气分离器、油冷却 器
• 通过油温传感器监测润滑油温度，具有 油温报警功能
• 上部安装有安全阀
润滑油管道
• 作用：输送润滑油至主机转子及轴承内
三、EAS-150型 螺杆式空气压缩机的结构
（一）机组的流程
机组流程包括三部分：
• 空气系统 • 润滑油系统 • 冷却系统
1、空气系统流程：
过滤器除尘，进入主机压缩、混合 气体进入油气分离器，分离后经压力阀、 冷却器、气水分离器、最后由供气阀排 出。
空气滤清器：
• 作用：过滤自然气体中的灰尘、杂质 等，提高空气质量。
螺杆式压缩机工作原理及动态图！

螺杆式压缩机工作原理及动态图！

螺杆式压缩机⼯作原理及动态图！⼯作原理：螺杆式压缩机汽缸内装有⼀对互相啮合的螺旋形阴阳转⼦，两转⼦都有⼏个凹形齿，两者互相反向旋转。

转⼦之间和机壳与转⼦之间的间隙仅为5～10丝，主转⼦（⼜称阳转⼦或凸转⼦），通过由发动机或电动机驱动（多数为电动机驱动），另⼀转⼦（⼜称阴转⼦或凹转⼦）是由主转⼦通过喷油形成的油膜进⾏驱动，或由主转⼦端和凹转⼦端的同步齿轮驱动。

所以驱动中没有⾦属接触（理论上）。

转⼦的长度和直径决定压缩机排⽓量（流量）和排⽓压⼒，转⼦越长，压⼒越⾼；转⼦直径越⼤，流量越⼤。

螺旋转⼦凹槽经过吸⽓⼝时充满⽓体。

当转⼦旋转时，转⼦凹槽被机壳壁封闭，形成压缩腔室，当转⼦凹槽封闭后，润滑油被喷⼊压缩腔室，起密封。

冷却和润滑作⽤。

当转⼦旋转压缩润滑剂⽓体（简称油⽓混合物）时，压缩腔室容积减⼩，向排⽓⼝压缩油⽓混合物。

当压缩腔室经过排⽓⼝时，油⽓混合物从压缩机排出，完成⼀个吸⽓——压缩——排⽓过程。

螺杆机的每个转⼦由减摩轴承所⽀承，轴承由靠近转轴端部的端盖固定。

进⽓端由滚柱轴承⽀承，排⽓端由⼀以对靠的贺锥滚柱⽀承通常是排⽓端的轴承使转⼦定位，也就是⽌推轴承，抵抗轴向推⼒，承受径向载荷，并提供必须的轴向运⾏最⼩间隙。

分类和发展：螺杆压缩机分为单螺杆式压缩机及双螺杆式压缩机。

单螺杆式压缩机是在70年代由法国⾟恩开发出来，因其的结构更加合理，迅速的应⽤到国防领域，并被开发国家保护起来，技术⼀直都在相对独⽴。

双螺杆式压缩机最早由德国⼈H.Krigar在1878年提出，直到1934年瑞典皇家理⼯学院A.Lysholm 才奠定了螺杆式压缩机SRM技术，并开始在⼯业上应⽤，取得了迅速的发展。

GEA螺杆式压缩机爆炸动图↓↓⼯作动图↓↓⼯作循环可分为吸⽓、压缩和排⽓三个过程。

随着转⼦旋转，每对相互啮合的齿相继完成相同的⼯作循环。

螺杆式氨压缩机原理及常见故障分析

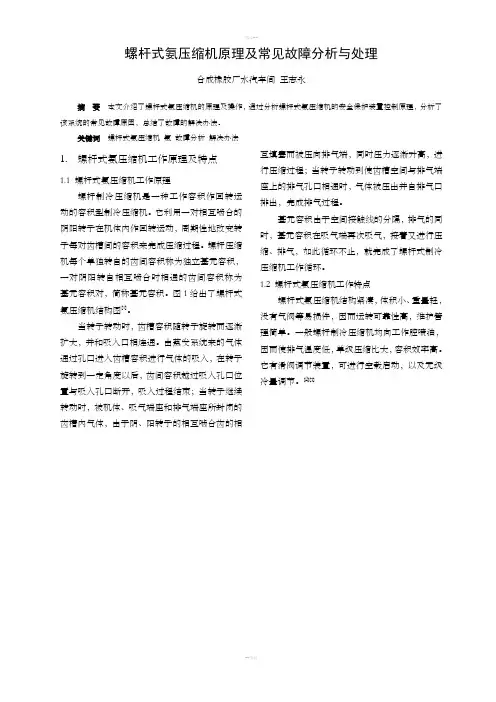

螺杆式氨压缩机原理及常见故障分析
